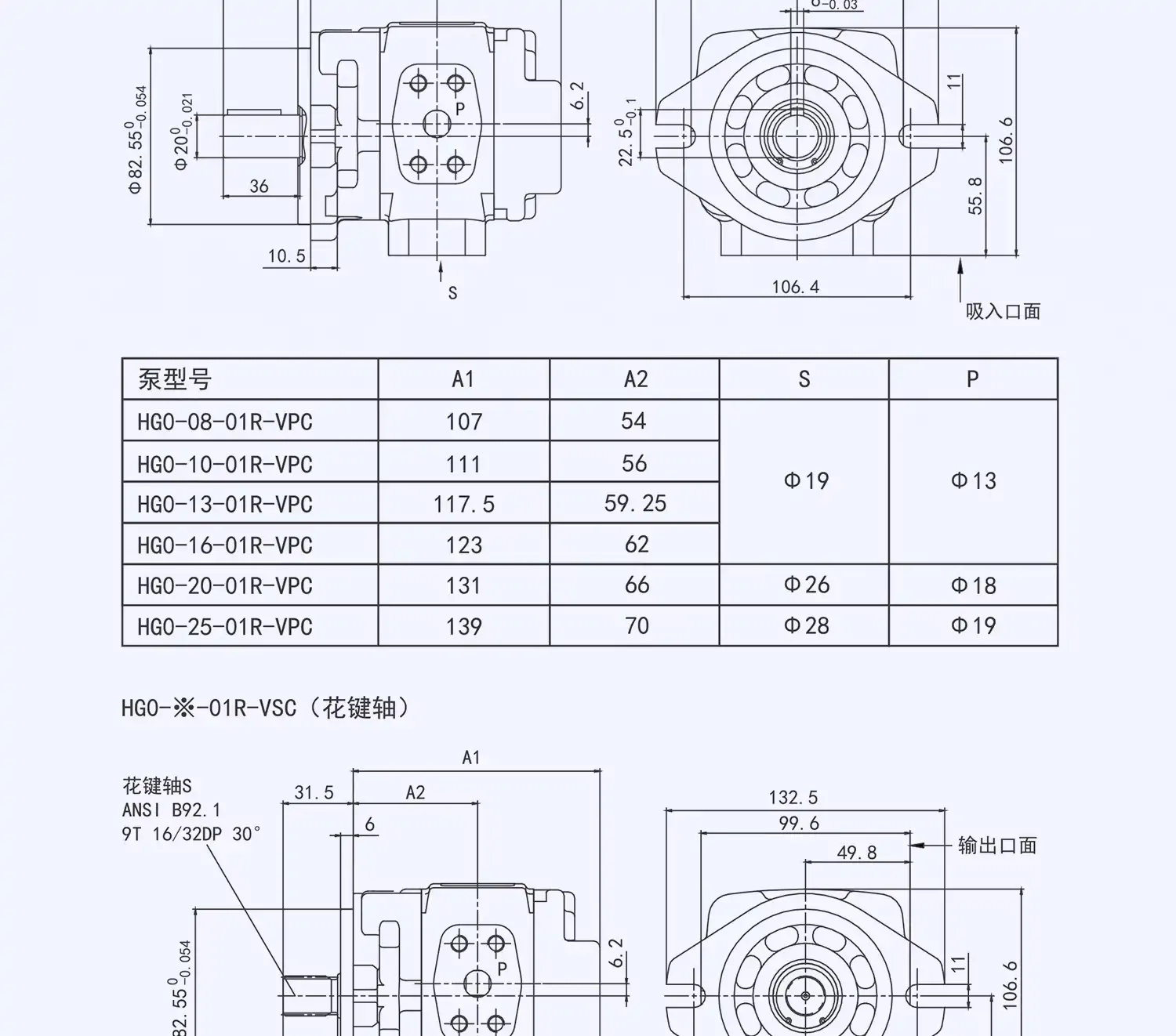

HG0-08-01R-VPC，HG0-10-01R-VPC，HG0-13-01R-VPC，HG0-16-01R-VPC，HG0-20-01R-VPC
HG1-25-01R-VPC，HG1-32-01R-VPC，HG1-40-01R-VPC，HG1-50-01R-VPC，HG1-63-01R-VPC，HG1-80-01R-VPC

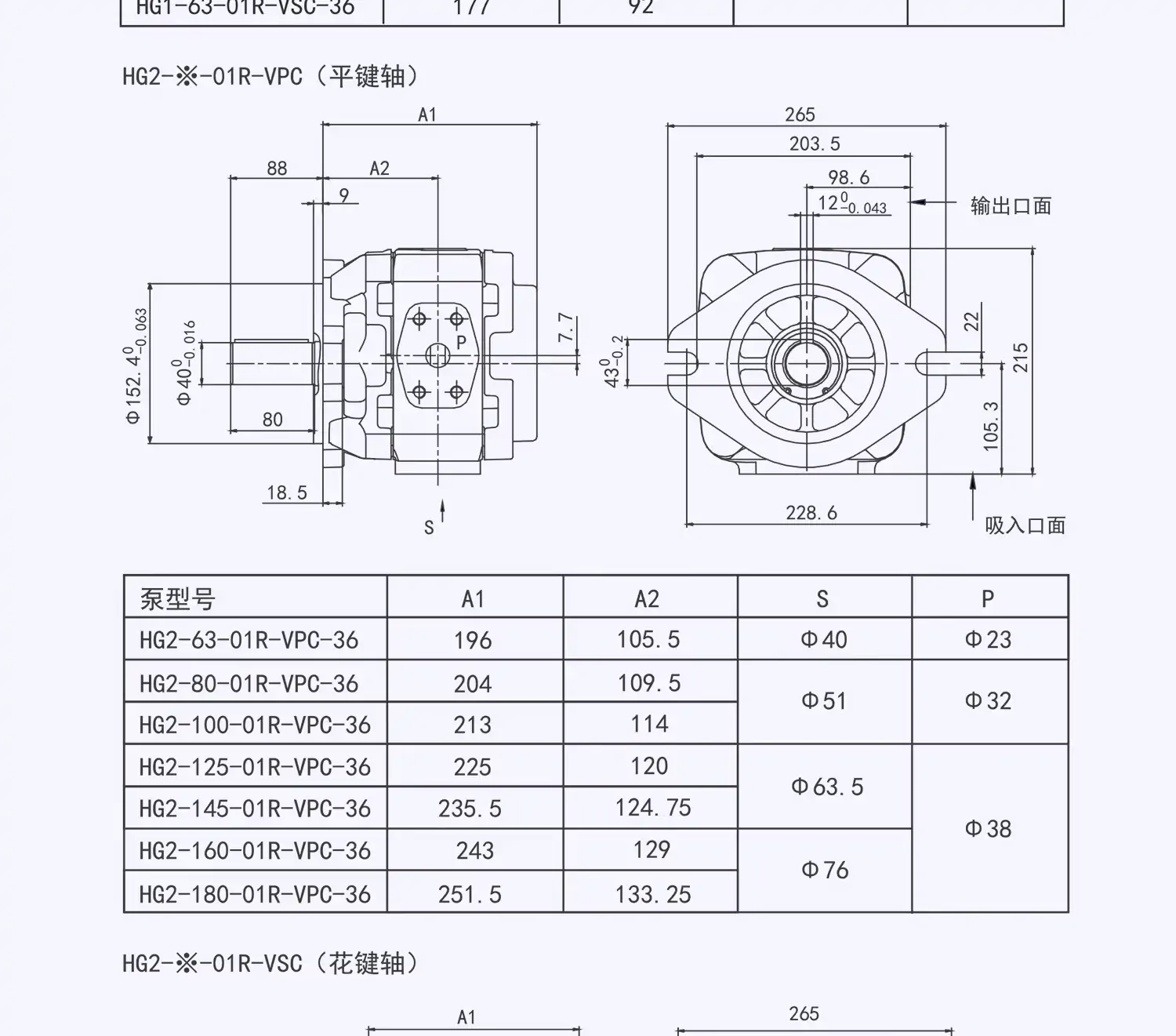

HG2-100-01R-VPC，HG2-125-01R-VPC，HG2-160-01R-VPC
CP0-08-P-10R，CP0-10-P-10R，CP0-13-P-10R，CP0-16-P-10R，CP0-20-P-10R，CP0-25-P-10R，CP0-32-P-10R，CP0-40-P-10R，CP0-50-P-10R，CP0-63-P-10R
DSG-02-2B3-DL-220V，DSG-02-3C2-DL-24V，DSG-02-3C2-DL-220V，DSG-02-3C3-DL-24V，DSG-02-3C3-DL-220V，DSG-02-3C4-DL-24V，DSG-02-3C4-DL-220V，DSG-02-3C5-DL-24V，DSG-02-3C5-DL-220V，DSG-02-3C6-DL-24V，DSG-02-3C6-DL-220V，DSG-02-2D2-DL-24V，DSG-02-2D2-DL-220V，DSG-02-2B2-LW-24V，DSG-02-2B2-LW-220V，DSG-02-2B3-LW-24V，DSG-02-2B3-LW-220V，DSG-02-3C2-LW-24V，
DG4V-3-2A-FW-H-60H，DG4V-3-2AL-FW-H-60H，DG4V-3-0C-FW-H-60H，DG4V-3-2C-FW-H-60H，DG4V-3-3C-FW-H-60H，DG4V-3-6C-FW-H-60H，DG4V-3-8C-FW-H-60H，DG4V-5-2A-FW-H-60H，DG4V-5-2AL-FW-H-60H，DG4V-5-0C-FW-H-60H，DG4V-5-2C-FW-H-60H，DG4V-5-3C-FW-H-60H，DG4V-5-6C-FW-H-60H，DG4V-5-8C-FW-H-60H
SQP1 是 低噪音、定量單聯葉片泵，屬于 SQP 系列的最小規格（1號泵），主打低噪音、穩定、長壽命，廣泛用于中小型液壓系統。
一、型號完整編碼規則（以 SQP1-10-1D-15 為例）
標準格式：[介質前綴]-SQP1-[排量]-[軸伸]-[油口]-[安裝]-[旋向]-[設計號]
| 段 | 代號 | 含義與說明 |
|---|---|---|
| 1. 介質前綴 | 無 / F11 / F3 | 無：標準（石油基液壓油，NBR）<br>F11：水-乙二醇（耐水解）<br>F3：磷酸酯阻燃油（FKM） |
| 2. 系列/規格 | SQP1 | 1號定量葉片泵（最小規格） |
| 3. 排量代號 | 2,3,4,5,6,7,8,9,10,11,12,14 | 排量代碼（cc/rev）：<br>2→7.5 / 3→10.2 / 4→13 / 5→17 / 6→19 / 7→23 / 8→27 / 9→30 / 10→32.5 / 11→36 / 12→40 / 14→45 |
| 4. 軸伸形式 | 1 / 86 | 1：標準鍵軸（通用）<br>86：重型鍵軸（重載） |
| 5. 出油口位置 | A / B / C / D | 從軸端看：<br>A=進油對側 / B=逆90° / C=同側 / D=順90° |
| 6. 安裝形式 | 無 / F | 無：法蘭安裝（標準）<br>F：腳座（底座）安裝 |
| 7. 旋轉方向 | 無 / LH | 無：順時針 CW（標準）<br>LH：逆時針 CCW |
| 8. 設計號 | 15 | SQP1 固定為 15（SQP2/3/4為18） |
二、核心技術參數（SQP1 系列）
- 類型：定量子母葉片泵（低噪音結構）
- 額定壓力：14 MPa（140 bar）
- 最高壓力：16 MPa（短時）
- 轉速范圍：600–1800 rpm（標準）
- 排量：7.5–45 cc/rev（代碼2–14）
- 流量（1500rpm）：約 11–67.5 L/min
- 適配油溫：-15 ~ +70 ℃（推薦30–50℃）
- 油液清潔度：NAS 8–9級（建議加裝10μm濾油器）
- 噪音水平：52–58 dB(A)（1500rpm/70bar），行業低噪水平
三、結構與優勢
- 低噪音設計子母葉片+消聲槽結構，減少壓力脈動與氣蝕噪聲運轉平穩、振動小，適配精密機床、注塑機、自動化設備
- 高效耐用高強度鑄鐵泵體、淬硬鋼轉子/葉片，耐磨抗疲勞容積效率≥90%，機械效率≥88%
- 通用性強標準法蘭/軸伸，與威格士V系列通用安裝油口位置、旋向、軸型可選，適配多布局
- 維護簡便泵芯（ cartridge）可整體更換，無需拆泵體
四、典型應用
- 小型注塑機、壓鑄機、鞋機
- 機床液壓站、夾具、送料機構
- 包裝機械、紡織機械、壓鑄機械手
- 液壓測試臺、小型液壓機、升降平臺
五、常用型號（SQP1）
- SQP1-5-1C-15（17cc）
- SQP1-8-1C-15（27cc）
- SQP1-10-1C-15（32.5cc）（最常用）
- SQP1-12-1C-15（40cc）
- SQP1-14-1C-15（45cc）
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.gbyjy.cn/yyyb/751.html
