銳力REXPOWER手動閥DMG-03-3D3 DMG-03-3D2 DMG-03-3D4

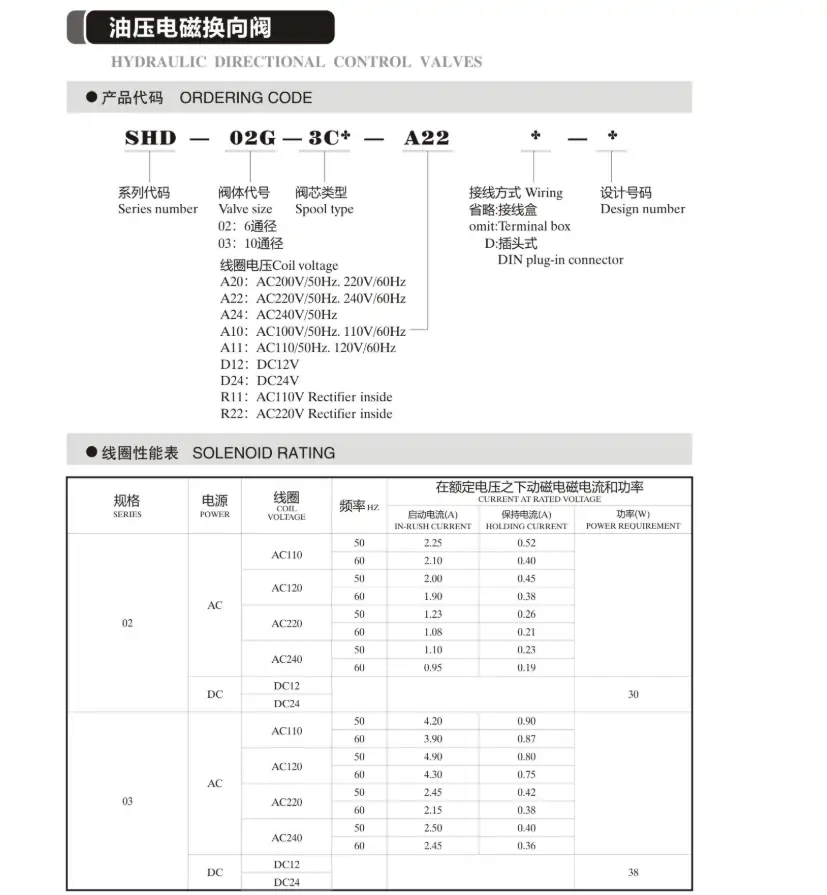

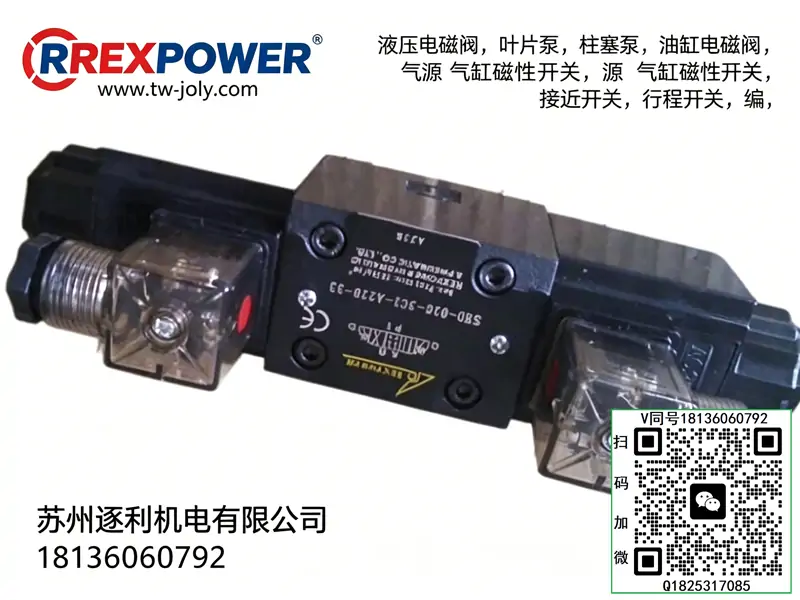

1. SHD 系列
SHD-02G-3C2-A22-33,SHD-02G-3C3-A22-33,SHD-02G-3C4-A22-33,SHD-02G-3C5-A22-33,SHD-02G-3C6-A22-33,SHD-02G-3C9-A22-33,SHD-02G-3C7-A22-33,SHD-02G-3C8-A22-33,SHD-02G-3C10-A22-33,SHD-02G-3C12-A22-33,SHD-02G-2D2-A22-33,SHD-02G-2D3-A22-33,SHD-02G-3C11-A22-33,SHD-02G-3C40-A22-33,SHD-02G-3C60-A22-33,SHD-02G-2D8-A22-33,SHD-02G-2B10A-A22-33,SHD-02G-2B2-A22-33,SHD-02G-2B3-A22-33,SHD-02G-2B8-A22-33,SHD-02G-2B2B-A22-33,SHD-02G-2B3B-A22-33,SHD-02G-2B4B-A22-33,SHD-02G-2B2S-A22-33,SHD-02G-2B3S-A22-33,SHD-02G-2B2A-A22-33,SHD-02G-2B3A-A22-33,SHD-02G-2B11B-A22-33,SHD-02G-2B12B-A22-33,SHD-02G-2B9B-A22-33,SHD-02G-2B60B-A22-33,SHD-02G-2B9A-A22-33,SHD-02G-3C2-A11-33,SHD-02G-3C3-A11-33,SHD-02G-3C4-A11-33,SHD-02G-3C5-A11-33,SHD-02G-3C6-A11-33,SHD-02G-3C9-A11-33,SHD-02G-3C7-A11-33,SHD-02G-3C8-A11-33,SHD-02G-3C10-A11-33,SHD-02G-3C12-A11-33,SHD-02G-2D2-A11-33,SHD-02G-2D3-A11-33,SHD-02G-3C11-A11-33,SHD-02G-3C40-A11-33,SHD-02G-3C60-A11-33,SHD-02G-2D8-A11-33,SHD-02G-2B10A-A11-33,SHD-02G-2B2-A11-33,SHD-02G-2B3-A11-33,SHD-02G-2B8-A11-33,SHD-02G-2B2B-A11-33,SHD-02G-2B3B-A11-33,SHD-02G-2B4B-A11-33,SHD-02G-2B2S-A11-33,SHD-02G-2B3S-A11-33,SHD-02G-2B2A-A11-33,SHD-02G-2B3A-A11-33,SHD-02G-2B11B-A11-33,SHD-02G-2B12B-A11-33,SHD-02G-2B9B-A11-33,SHD-02G-2B60B-A11-33,SHD-02G-2B9A-A11-33,SHD-02G-3C2-D24-33,SHD-02G-3C3-D24-33,SHD-02G-3C4-D24-33,SHD-02G-3C5-D24-33,SHD-02G-3C6-D24-33,SHD-02G-3C9-D24-33,SHD-02G-3C7-D24-33,SHD-02G-3C8-D24-33,SHD-02G-3C10-D24-33,SHD-02G-3C12-D24-33,SHD-02G-2D2-D24-33,SHD-02G-2D3-D24-33,SHD-02G-3C11-D24-33,SHD-02G-3C40-D24-33,SHD-02G-3C60-D24-33,SHD-02G-2D8-D24-33,SHD-02G-2B10A-D24-33,SHD-02G-2B2-D24-33,SHD-02G-2B3-D24-33,SHD-02G-2B8-D24-33,SHD-02G-2B2B-D24-33,SHD-02G-2B3B-D24-33,SHD-02G-2B4B-D24-33,SHD-02G-2B2S-D24-33,SHD-02G-2B3S-D24-33,SHD-02G-2B2A-D24-33,SHD-02G-2B3A-D24-33,SHD-02G-2B11B-D24-33,SHD-02G-2B12B-D24-33,SHD-02G-2B9B-D24-33,SHD-02G-2B60B-D24-33,SHD-02G-2B9A-D24-33,SHD-03G-3C2-D24D-33,SHD-03G-2B3B-D24D-33
2. SWDH 系列
SWDH-04G-3C8-A11D,SWDH-04G-3C2-A22D,SWDH-04G-3C3-A22D,SWDH-04G-3C4-A22DS,SWDH-04G-3C6-A22D,SWDH-04G-3C9-A22DS,SWDH-04G-3C8-A22D,SWDH-04G-3C10-A22DS,SWDH-04G-3C12-A22D,SWDH-04G-2D2-A22D,SWDH-04G-2D3-A22DS,SWDH-04G-3C11-A22D,SWDH-04G-3C40-A22D,SWDH-04G-3C60-A22DS,SWDH-04G-2D8-A22D,SWDH-04G-2B10A-A22D,SWDH-04G-2B2-A22D,SWDH-04G-2B3-A22D,SWDH-04G-2B8-A22DS,SWDH-04G-2B3B-A22D,SWDH-04G-2B4B-A22D,SWDH-04G-2B2S-A22D,SWDH-04G-2B3S-A22D,SWDH-04G-2B2A-A22D,SWDH-04G-2B3A-A22D,SWDH-04G-2B11B-A22D,SWDH-04G-2B12B-A22DS,SWDH-04G-2B60B-A22D,SWDH-04G-2B9A-A22D,SWDH-04G-3C2-A11D,SWDH-04G-3C3-A11D,SWDH-04G-3C4-A11D,SWDH-04G-3C5-A11D,SWDH-04G-3C6-A11D,SWDH-04G-3C9-A11DS,SWDH-04G-3C10-A11D,SWDH-04G-3C12-A11D,SWDH-04G-2D2-A11D,SWDH-04G-2D3-A11DS,SWDH-04G-3C11-A11D,SWDH-04G-3C40-A11D,SWDH-04G-3C60-A11D,SWDH-04G-2D8-A11D,SWDH-04G-2B10A-A11D,SWDH-04G-2B2-A11D,SWDH-04G-2B3-A11D,SWDH-04G-2B8-A11D,SWDH-04G-2B2B-A11D,SWDH-04G-2B3B-A11D,SWDH-04G-2B4B-A11D,SWDH-04G-2B2S-A11D,SWDH-04G-2B3S-A11D,SWDH-04G-2B2A-A11D,SWDH-04G-2B3A-A11D,SWDH-04G-2B11B-A11D,SWDH-04G-2B12B-A11D,SWDH-04G-2B9B-A11D,SWDH-04G-2B60B-A11D,SWDH-04G-2B9A-A11D,SWDH-04G-3C2-D24D,SWDH-04G-3C3-D24D,SWDH-04G-3C4-D24D,SWDH-04G-3C5-D24D,SWDH-04G-3C6-D24D,SWDH-04G-3C9-D24D,SWDH-04G-3C7-D24D,SWDH-04G-3C8-D24D,SWDH-04G-3C10-D24D,SWDH-04G-3C12-D24D,SWDH-04G-2D2-D24D,SWDH-04G-2D3-D24D,SWDH-04G-3C11-D24D,SWDH-04G-3C40-D24D,SWDH-04G-3C60-D24D,SWDH-04G-2D8-D24D,SWDH-04G-2B10A-D24D,SWDH-04G-2B2-D24D,SWDH-04G-2B3-D24D,SWDH-04G-2B8-D24DS,SWDH-04G-2B3B-D24D,SWDH-04G-2B4B-D24DS,SWDH-04G-2B2S-D24D,SWDH-04G-2B3S-D24D,SWDH-04G-2B2A-D24D,SWDH-04G-2B3A-D24D,SWDH-04G-2B11B-D24D,SWDH-04G-2B12B-D24D,SWDH-04G-2B9B-D24D,SWDH-04G-2B60B-D24D,SWDH-04G-2B9A-D24D
3. WDH 系列
WDH-04G-3C5-A22D,WDH-04G-3C7-A22D,WDH-04G-3C12-A22D,WDH-04G-2D8-A22D,WDH-04G-2B2B-A22D,WDH-04G-3C7-A11D,WDH-04G-3C11-A11D,WDH-04G-2B2B-D24D
4. DMT 系列
DMT-03-3C2,DMT-03-3C3,DMT-03-3C4,DMT-03-3C6,DMT-03-3D2,DMT-03-3D3,DMT-03-3D4,DMT-03-3D6,DMT-04-3C2,DMT-04-3C3,DMT-04-3C4,DMT-04-3C6,DMT-04-3D2,DMT-04-3D3,DMT-04-3D4,DMT-04-3D6,DMT-06-3C2,DMT-06-3C3,DMT-06-3C4,DMT-06-3C6,DMT-06-3D2,DMT-06-3D3,DMT-06-3D4,DMT-06-3D6
5. DMG 系列
DMG-02-3C2,DMG-02-3C3,DMG-02-3C4,DMG-02-3C6,DMG-02-3D2,DMG-02-3D3,DMG-02-3D4,DMG-02-3D6,DMG-03-3C2,DMG-03-3C3,DMG-03-3C4,DMG-03-3C6,DMG-03-3D2,DMG-03-3D3,DMG-03-3D4,DMG-03-3D6
6. MTC 系列
MTC-02-W-O,MTC-02-A-O,MTC-02-B-O,MTC-02-W-I,MTC-02-A-I,MTC-02-B-I,MTC-03-W-O,MTC-03-A-O,MTC-03-B-O,MTC-03-W-I,MTC-03-A-I,MTC-03-B-I
7. MGV 系列
MGV-02-P-0,MGV-02-A-0,MGV-02-B-0,MGV-02-P-1,MGV-02-A-1,MGV-02-B-1,MGV-02-P-2,MGV-02-A-2,MGV-02-B-2,MGV-02-P-3,MGV-02-A-3,MGV-02-B-3,MGV-03-P-0,MGV-03-A-0,MGV-03-B-0,MGV-03-P-1,MGV-03-A-1,MGV-03-B-1,MGV-03-P-2,MGV-03-A-2,MGV-03-B-2,MGV-03-P-3,MGV-03-A-3,MGV-03-B-3
8. CCV 系列
CCV-04,CCV-08,CCV-16,CCV-20,CCV-24
9. CR 系列(CRD/CRV/CRP)
CRD-02,CRV-04-M,CRP-10
10. CH 系列(CHE/CHS/CHB)
CHE-06,CHS-12,CHB-24
11. CP 系列(CPD/CPC)
CPD-04,CPD-08,CPD-16,CPC-04,CPC-08,CPC-16
12. CST/CCS/CTC/CSV 系列
CST-01,CCS-02,CTC-04,CTC-08,CTC-24,CSV-02,CSV-04,CSV-08,CSV-02-431N,CSV-15,CSV-20
13. JCS/MJCS/JCD 系列
JCS-02N,JCS-02NL,JCS-02NLL,MJCS-02BL,MJCS-02PL,JCD-02S,MJCS-02AL,MJCS-03ALL,MJCS-03BL,MJCS-03PLL,MJCS-02W,MJCS-03WLL
DMG-03-3D2 板式手動換向閥(無品牌版)
DMG-03-3D2 是NG10(3/8")、板式安裝、三位四通、鋼珠定位、中位 O 型的手動換向閥,用于手動控制油液方向、驅動油缸 / 馬達啟停與換向、中位鎖止保壓,屬方向控制類手動閥,結構可靠、操作直觀、保壓性強。
一、型號釋義(DMG-03-3D2)
- DMG:系列代號(板式手動換向閥)
- 03:規格 NG10(通徑 10mm,連接口徑 3/8")
- 3:三位(閥芯三個工作位置)
- D2:閥芯機能(鋼珠定位、中位 O 型、雙向換向)
- 補充:DMT為管式安裝,DMG為板式安裝。
二、核心參數(標準工況)
- 結構形式:滑閥式、三位四通、手動杠桿操縱、鋼珠定位
- 規格 / 通徑:NG10(10mm),安裝面 ISO 4401-05
- 最高工作壓力:31.5 MPa(315 bar)
- 額定流量:60 L/min(最大 80 L/min)
- 中位機能:O 型(P/A/B/T 全封閉)
- 操作力:≤100 N(定位型)
- 允許背壓:≤7 MPa(超 7 MPa 需單獨泄油)
- 油液 / 粘度:抗磨液壓油 L-HM46/68,10–400 mm2/s
- 工作溫度:-20~+70℃
- 過濾精度:≥25 μm(ISO 4406 21/19/16)
- 重量:3.0~3.5 kg
- 閥體 / 閥芯:鑄鐵 / 淬火鋼;密封:丁腈橡膠(可選氟橡膠)
三、結構與工作原理
1. 結構組成
- 閥體:方形鑄鐵,標準板式安裝孔(4×M8),油口 P/T/A/B 貫通
- 閥芯:三位四通滑閥,淬火耐磨,臺肩密封控制油口連通
- 操縱機構:杠桿 + 鋼珠定位(無彈簧),手柄帶動閥芯平移,鋼珠卡入槽定位
- 定位裝置:三組鋼珠溝槽,對應左 / 中 / 右三位,松手后保持位置
- 密封件:O 形圈 + 擋圈,防內泄與外泄
2. 工作原理(3D2 機能)
- 中位(O 型):P、A、B、T 四口全封閉,執行器鎖止、系統保壓,泵空載(需配溢流閥)
- 左位(手柄推左):P→A 通、B→T 通,油缸伸出 / 馬達正轉
- 右位(手柄推右):P→B 通、A→T 通,油缸縮回 / 馬達反轉
- 定位特性:松手后鋼珠鎖定閥芯位置,持續保持換向狀態,無需持續施力
四、性能特點
- 板式安裝:ISO 4401-05 標準,直接裝油路塊,泄漏點少、結構緊湊
- 鋼珠定位:三位穩定鎖定,無需彈簧、無復位誤差、保壓可靠
- 中位 O 型:全封閉鎖止,長時間保壓、防負載漂移,適合夾緊 / 升降回路
- 高壓大流量:315 bar 耐壓、60 L/min 額定流量,適配中高壓系統
- 操作直觀:杠桿手柄,換向清晰、手感明確、維護簡單
五、安裝與使用
- 安裝:ISO 4401-05 板式,4×M8 螺栓固定,扭矩 20–25 Nm;手柄可按需求調整朝向
- 油口定義:P(壓力口)、A/B(工作口)、T(回油口,雙 T 口可任選)
- 介質與溫度:L-HM46/68 液壓油,油溫≤70℃;背壓超 7 MPa 時泄油口單獨接油箱
- 操作注意:避免猛力沖擊手柄;定期檢查密封與鋼珠磨損,防止定位失效
六、典型應用
- 手動換向控制:工程機械(叉車、裝載機)、農業機械、小型液壓設備的執行器方向控制
- 中位鎖止保壓:工裝夾具、模具夾緊、升降平臺、起重機吊臂的停止位鎖定
- 間歇動作回路:需人工間歇操控的設備,如液壓機、折彎機、小型壓機
- 應急控制:電磁閥失效時的手動旁路控制,保障設備安全停機
七、同系列規格對比
| 型號 | 規格 | 額定流量 (L/min) | 最高壓力 (bar) | 定位方式 | 重量 (kg) |
| DMG-02-3D2 | NG6(6mm) | 40 | 315 | 鋼珠定位 | 2.0~2.5 |
| DMG-03-3D2 | NG10(10mm) | 60 | 315 | 鋼珠定位 | 3.0~3.5 |
本文由蘇州逐利機電整理發布,如需轉載請瀏覽來源及出處,原文地址:http://www.gbyjy.cn/yyf/918.html
