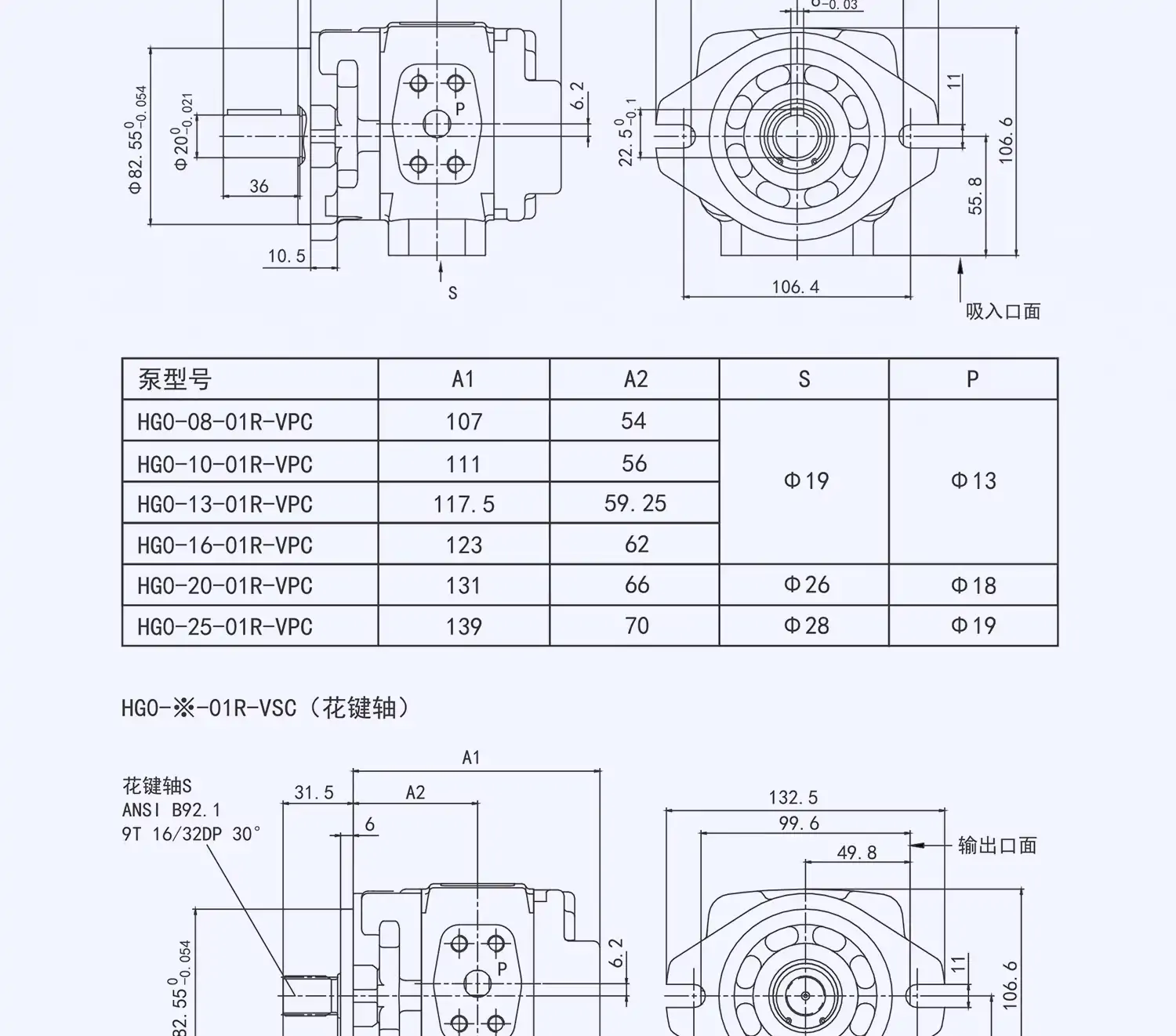

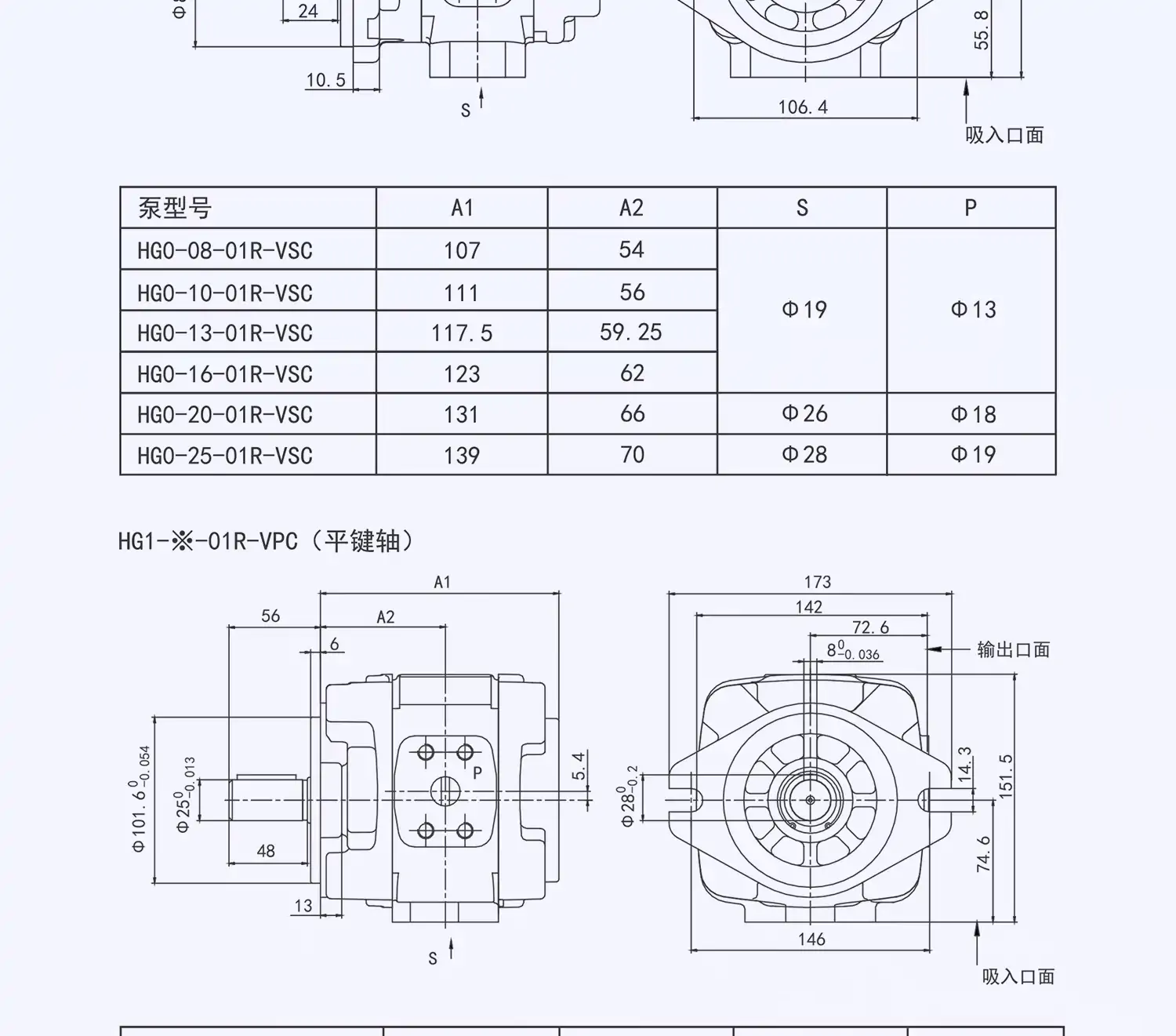

HG0-08-01R-VPC，HG0-10-01R-VPC，HG0-13-01R-VPC，HG0-16-01R-VPC，HG0-20-01R-VPC

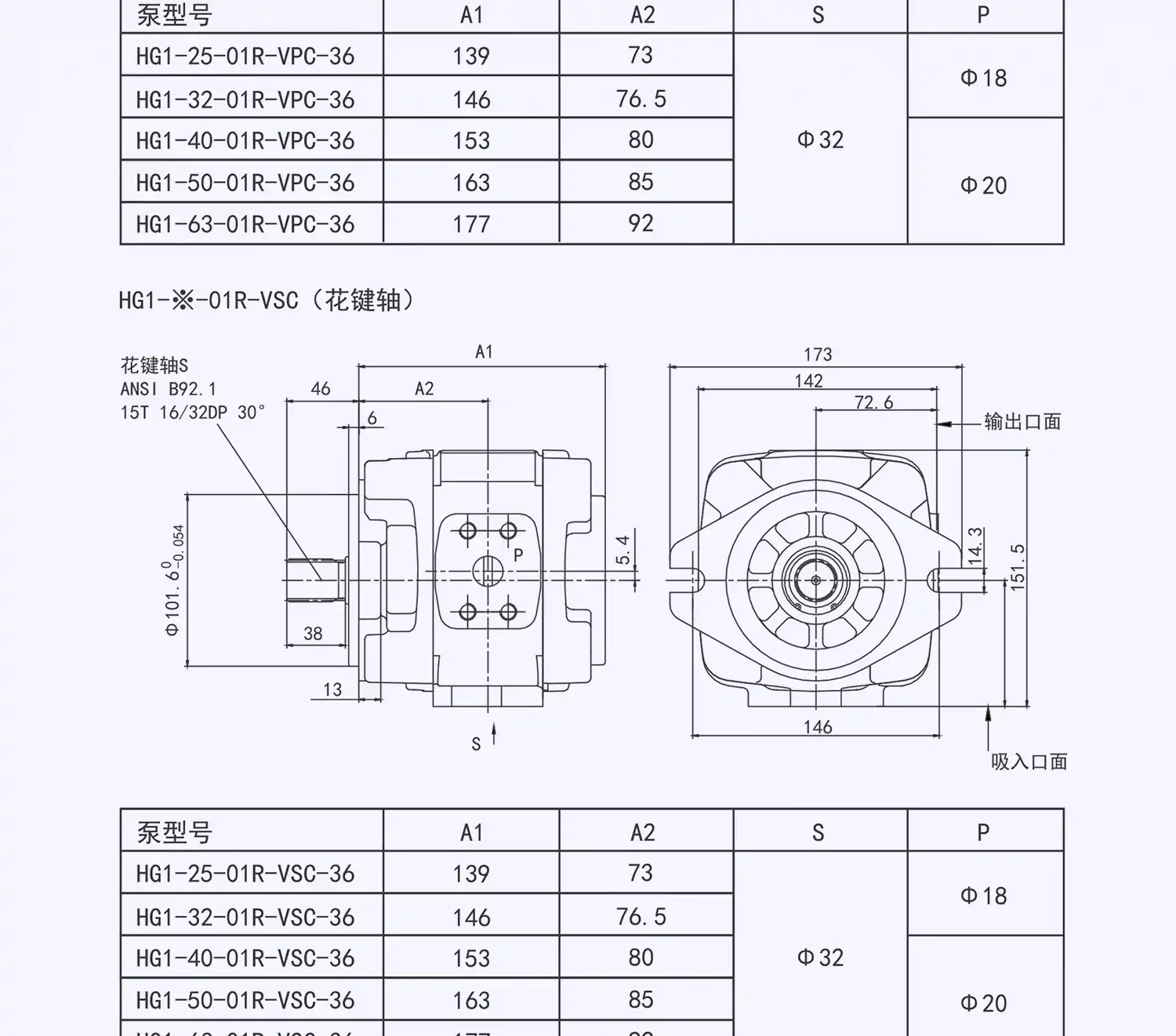

HG1-25-01R-VPC，HG1-32-01R-VPC，HG1-40-01R-VPC，HG1-50-01R-VPC，HG1-63-01R-VPC，HG1-80-01R-VPC

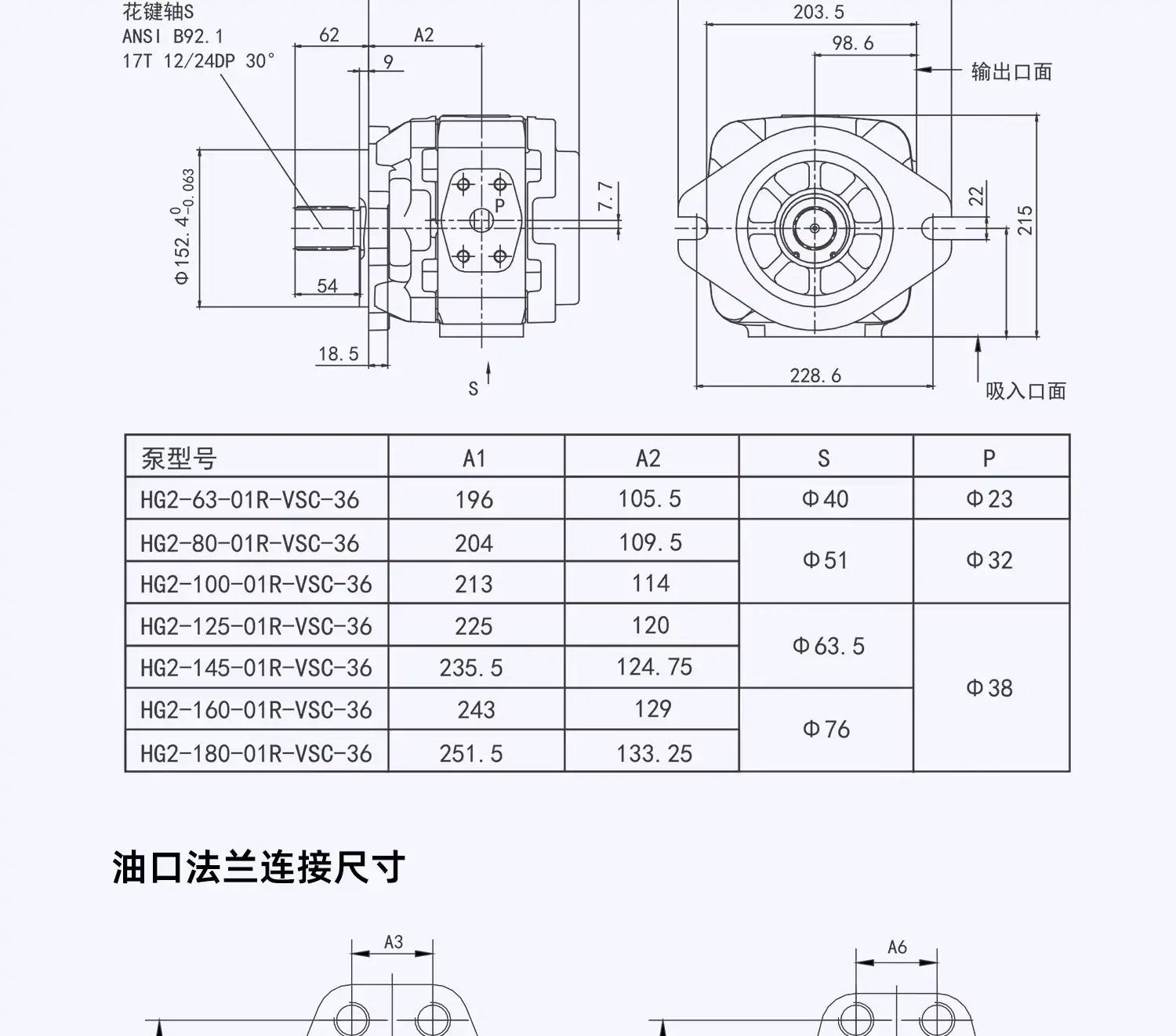

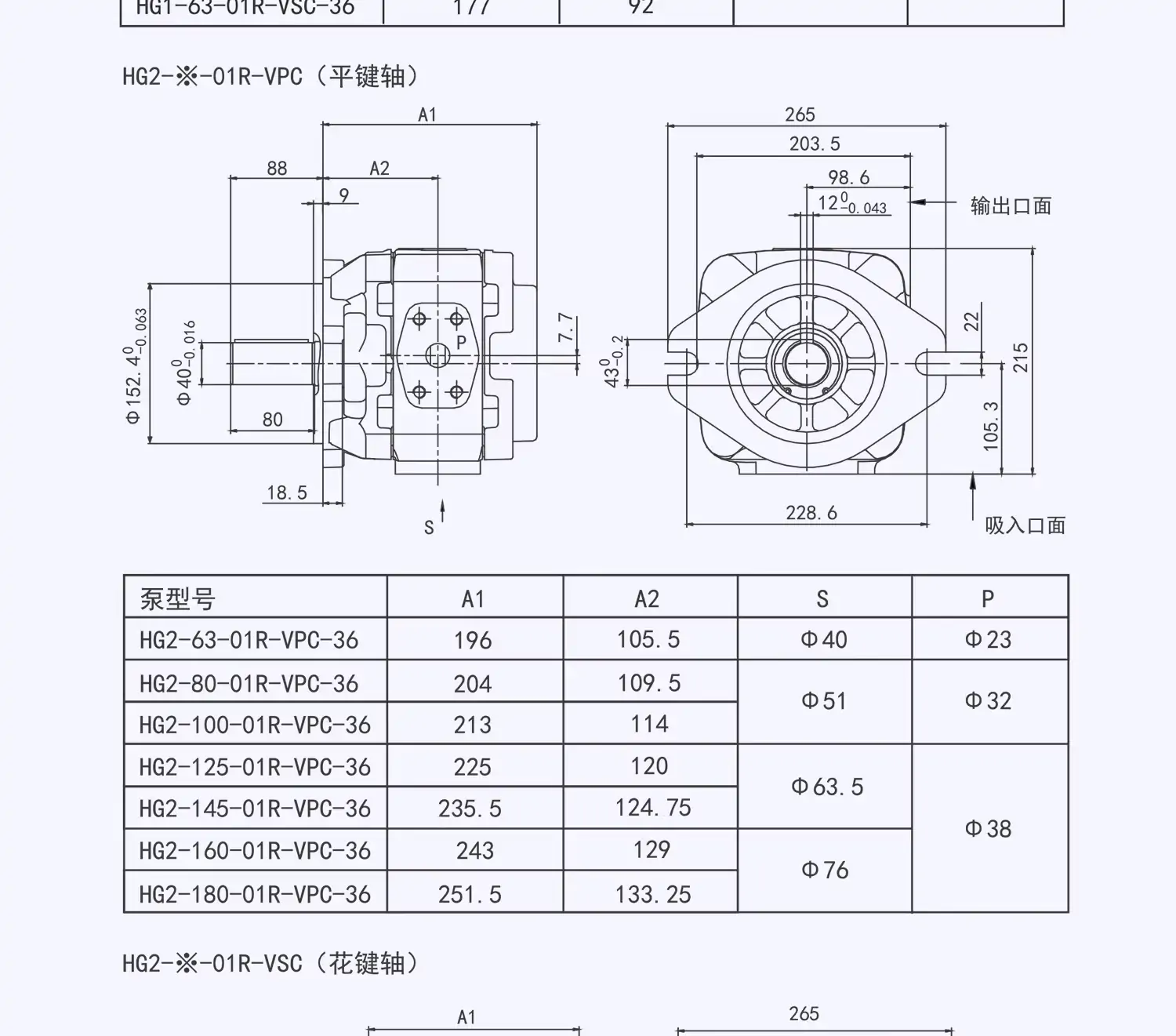

HG2-100-01R-VPC，HG2-125-01R-VPC，HG2-160-01R-VPC
CP0-08-P-10R，CP0-10-P-10R，CP0-13-P-10R，CP0-16-P-10R，CP0-20-P-10R，CP0-25-P-10R，CP0-32-P-10R，CP0-40-P-10R，CP0-50-P-10R，CP0-63-P-10R
DSG-02-2B3-DL-220V，DSG-02-3C2-DL-24V，DSG-02-3C2-DL-220V，DSG-02-3C3-DL-24V，DSG-02-3C3-DL-220V，DSG-02-3C4-DL-24V，DSG-02-3C4-DL-220V，DSG-02-3C5-DL-24V，DSG-02-3C5-DL-220V，DSG-02-3C6-DL-24V，DSG-02-3C6-DL-220V，DSG-02-2D2-DL-24V，DSG-02-2D2-DL-220V，DSG-02-2B2-LW-24V，DSG-02-2B2-LW-220V，DSG-02-2B3-LW-24V，DSG-02-2B3-LW-220V，DSG-02-3C2-LW-24V，
DG4V-3-2A-FW-H-60H，DG4V-3-2AL-FW-H-60H，DG4V-3-0C-FW-H-60H，DG4V-3-2C-FW-H-60H，DG4V-3-3C-FW-H-60H，DG4V-3-6C-FW-H-60H，DG4V-3-8C-FW-H-60H，DG4V-5-2A-FW-H-60H，DG4V-5-2AL-FW-H-60H，DG4V-5-0C-FW-H-60H，DG4V-5-2C-FW-H-60H，DG4V-5-3C-FW-H-60H，DG4V-5-6C-FW-H-60H，DG4V-5-8C-FW-H-60H
PV2R3-94-FR 是PV2R3系列的 單聯定量葉片泵，主打高壓、低噪、高效率，適用于注塑機、液壓機、機床等大流量工業工況。
一、型號完整解析（標準型：PV2R3-94-F-RAA-31）
| 代號 | 含義 | 說明 |
|---|---|---|
| PV2R3 | 系列號 | PV2R單泵，3系屬大排量（76/94/116 cc/rev） |
| 94 | 公稱排量 | 93.6 cm3/rev (mL/r)，屬大流量檔 |
| F | 安裝形式 | 法蘭安裝（標準）；L=底座安裝 |
| R | 旋轉方向 | 從軸伸端看順時針；L=逆時針 |
| RAA | 油口方位 | 吸油口/出油口均向上（標準） |
| 31 | 設計號 | 第31代標準設計 |
二、核心技術參數
| 項目 | 參數值 | 備注 |
|---|---|---|
| 類型 | 單聯定量葉片泵 | 子母葉片，液壓平衡側板 |
| 排量 | 93.6 mL/rev | 理論排量 |
| 額定壓力 | 21 MPa | 抗磨油工況 |
| 峰值壓力 | 21 MPa | 持續承受上限 |
| 轉速范圍 | 600 ~ 1800 rpm | 推薦1200 rpm；>1700 rpm需注意吸入壓力 |
| 流量(1800 rpm) | ≈ 168.5 L/min | 93.6 × 1800 ÷ 1000 |
| 容積效率 | ≥ 92% | 高壓工況下衰減小 |
| 噪音 | ≤ 70 dB(A) | 高次方定子曲線，低脈動 |
| 介質 | 礦物油/抗磨液 | ISO VG32VG46；油溫-1085℃ |
| 重量 | 30.9 kg（法蘭型） | 不含連接附件 |
三、結構與核心優勢
- 高壓高效：浮動側板自動補償端面間隙，高壓下容積效率衰減小，適配21 MPa連續工況。
- 低噪平穩：高次方定子曲線+子母葉片結構，流量脈動<3%，噪音≤70 dB(A)，適合精密設備。
- 維護便捷：泵芯組件化，現場可直接更換泵芯，縮短停機時間。
- 強適應性：寬轉速與寬粘度范圍，適配惡劣工況與多介質（需特殊密封請訂F-PV2R3-94）。
四、典型應用
- 注塑機/壓鑄機：合模、射膠大流量回路。
- 液壓機/油壓機：主缸快速下行與保壓。
- 機床/工程機械：龍門銑、鍛壓機、起重機液壓站。
- 橡塑機械/冶金：硫化機、軋機輔助油路。
五、同系列選型對照（PV2R3）
| 型號 | 排量 (mL/rev) | 1800 rpm流量 (L/min) | 適用場景 |
|---|---|---|---|
| PV2R3-76 | 76.4 | 137.5 | 中高流量、緊湊安裝 |
| PV2R3-94 | 93.6 | 168.5 | 大流量、高壓力首選 |
| PV2R3-116 | 115.6 | 208.1 | 超大流量、重型設備 |
六、安裝與接口要點
- 安裝：法蘭安裝（F），需匹配對應電機法蘭與聯軸器。
- 油口：吸入口φ51、出油口φ28；標配管法蘭組件（訂購時注明）。
- 配管：吸油管徑≥φ51，確保吸油高度<0.5 m，避免氣蝕。
- 介質：優先使用ISO VG32VG46抗磨液壓油，油溫控制在3060℃。
