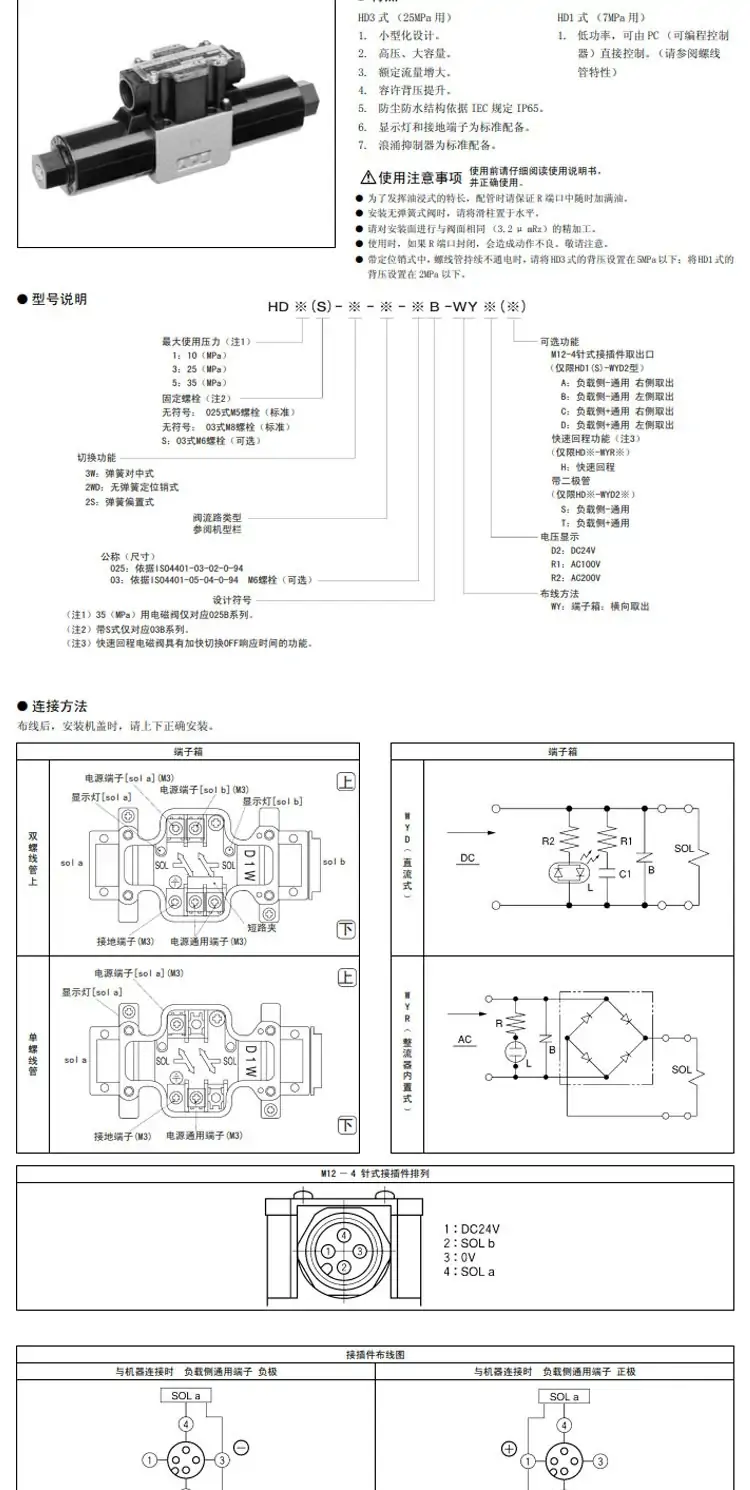

一、型號解析
- HD1：系列代號，小型高壓電磁換向閥
- 3W：三位三通換向機能
- BG1A：閥體結構 + 密封組合，板式安裝、標準流量、丁腈密封
- 025B：通徑 025=1/4"（G1/4），壓力等級 B 型（≤21MPa）
- WYD2：電磁線圈規格，DC24V、標準型、單線圈
- A：標準型（無特殊改性）
二、核心參數
- 結構：三位三通、板式連接、滑閥式
- 通徑：1/4"（G1/4）
- 額定壓力：21MPa
- 最高壓力：25MPa
- 流量：25L/min（ΔP=0.5MPa）
- 換向方式：電磁驅動，彈簧復位
- 線圈：DC24V（WYD2），功率約 30W

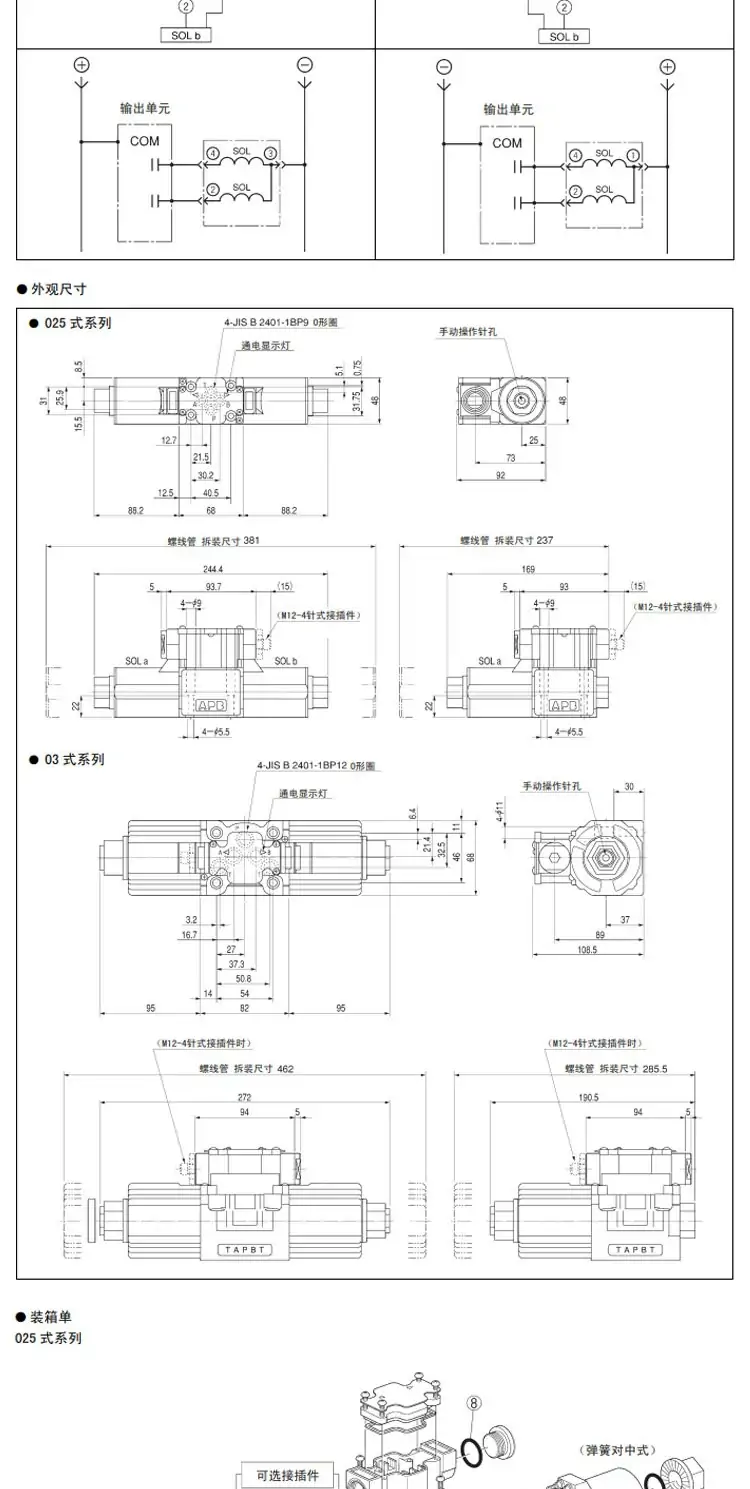

- 連接：板式安裝（4×M5 螺釘）

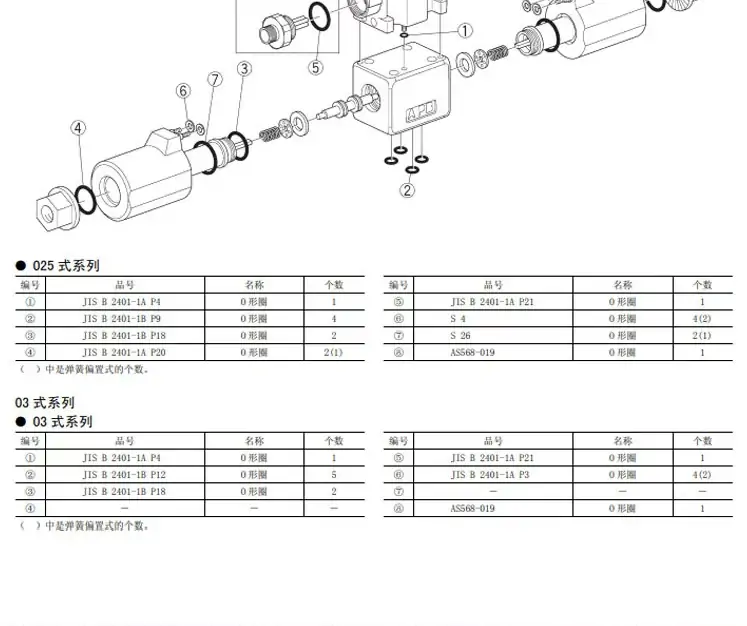

- 密封：NBR 丁腈橡膠，適配礦物油
- 溫度：-10～60℃
- 重量：約1.2kg
- 中位機能：P 通 T、A 截止（標準三位三通）
三、工作原理
- 常態（雙彈簧）：閥芯居中，壓力口 P 通回油 T，工作口 A 封閉
- 左線圈通電：閥芯右移，P 通 A，T 封閉，執行元件動作
- 右線圈通電：閥芯左移，A 通 T，P 封閉，執行元件復位
- 斷電：彈簧自動復位中位，保壓 / 卸荷
四、性能特點
- 高壓小體積：21MPa 級，尺寸緊湊
- 低泄漏：精密滑閥配合，內泄漏≤0.5mL/min
- 快速響應：換向時間≤30ms，適合高頻動作
- 安裝靈活：板式安裝，可疊加閥組
- 耐用可靠：合金鋼閥芯、鑄鐵閥體，壽命≥100 萬次
五、使用條件
- 介質：ISO VG32/46 抗磨礦物油
- 過濾：NAS 8 級（10μm）
- 電壓：DC24V±10%
- 環境：-10～50℃，防潮防塵
六、衍生型號
- HD1-3W-BG1A-025B-WYR2-A：AC220V 線圈
- HD1-3W-BG1A-025C-WYD2-A：25MPa 高壓型
- HD1-3W-BG1A-025B-WYD2-EE-A：低噪音線圈
七、典型應用
- 液壓夾具、小型油缸控制
- 高壓液壓站、工程機械支路控制
- 自動化設備、氣動液壓系統切換
- 需要三通高壓、快速換向的回路
