TOYOOKI豐興齒輪泵TCP5-F80-MR1-A油泵液壓泵TCP5/2/3
HPP-VB2V 系列
HPP-VB2V-L8A3,HPP-VB2V-L8A3-EE,HPP-VB2V-L8A5,HPP-VB2V-L8A5-EE,HPP-VB2V-F8A3,HPP-VB2V-F8A3-EE,HPP-VB2V-F8A5,HPP-VB2V-F8A5-EE,HPP-VB2V-F8A3-B,HPP-VB2V-F8A5-B,HPP-VB2V-L8A3-G
HPP-VD2V 系列
HPP-VD2V,HPP-VD2V-L31A3-A,HPP-VD2V-L31A5-A,HPP-VD2V-F31A3-A,HPP-VD2V-F31A5-A,HPP-VD2V-L31A3-EE-A,HPP-VD2V-L31A5-EE-A,HPP-VD2V-F31A3-EE-A,HPP-VD2V-F31A5-EE-A,HPP-VD2V-L31A5,HPP-VD2V-F31A3,HPP-VD2V-F31A5
HPP-VF2V 系列
HPP-VF2V,HPP-VF2V-L63A3-A,HPP-VF2V-F63A3-A,HPP-VF2V-L63A3-EE-A,HPP-VF2V-F63A3-EE-A,HPP-VF2V-L63A3-A-G,HPP-VF2V-F63A3-A-G,HPP-VF2V-L63A3-EE-A-G,HPP-VF2V-F63A3-EE-A-G
HPP-VCC2V 系列
HPP-VCC2V-L14-14A3A3-A,HPP-VCC2V-L14-14A5A3-A,HPP-VCC2V-L14-63A3A3-A,HPP-VCC2V-L14-63A5A3-A
HPP-VCF2V 系列
HPP-VCF2V-L14-14A3A3-A,HPP-VCF2V-L14-14A5A3-A,HPP-VCF2V-L14-63A3A3-A,HPP-VCF2V-L14-63A5A3-A
HPP-VC2V 系列
HPP-VC2V-L14A3-A,HPP-VC2V-L14A5-A,HPP-VC2V-F14A3-A,HPP-VC2V-F14A5-A,HPP-VC2V-L14A3,HPP-VC2V-L14A5,HPP-VC2V-F14A3,HPP-VC2V-F14A5,HPP-VC2V-L14A3-EE-A,HPP-VC2V-L14A5-EE-A,HPP-VC2V-F14A3-EE-A,HPP-VC2V-F14A5-EE-A
HPP-VC3V 系列
HPP-VC3V-F16A3-A,HPP-VC3V-F16A5-A,HPP-VC3V-L16A3-A,HPP-VC3V-L16A5-A,HPP-VC3V-F16A3,HPP-VC3V-F16A5,HPP-VC3V-L16A3,HPP-VC3V-L16A5,HPP-VC3V-F16A3-EE-A,HPP-VC3V-F16A5-EE-A,HPP-VC3V-L16A3-EE-A,HPP-VC3V-L16A5-EE-A
HPP-VD3V 系列
HPP-VD3V-F25A3-A,HPP-VD3V-F25A5-A,HPP-VD3V-L25A3-A,HPP-VD3V-L25A5-A,HPP-VD3V-F25A3,HPP-VD3V-F25A5,HPP-VD3V-L25A3,HPP-VD3V-L25A5,HPP-VD3V-F25A3-EE-A,HPP-VD3V-F25A5-EE-A,HPP-VD3V-L25A3-EE-A,HPP-VD3V-L25A5-EE-A,HPP-VD3V-F40A3-A,HPP-VD3V-F40A5-A

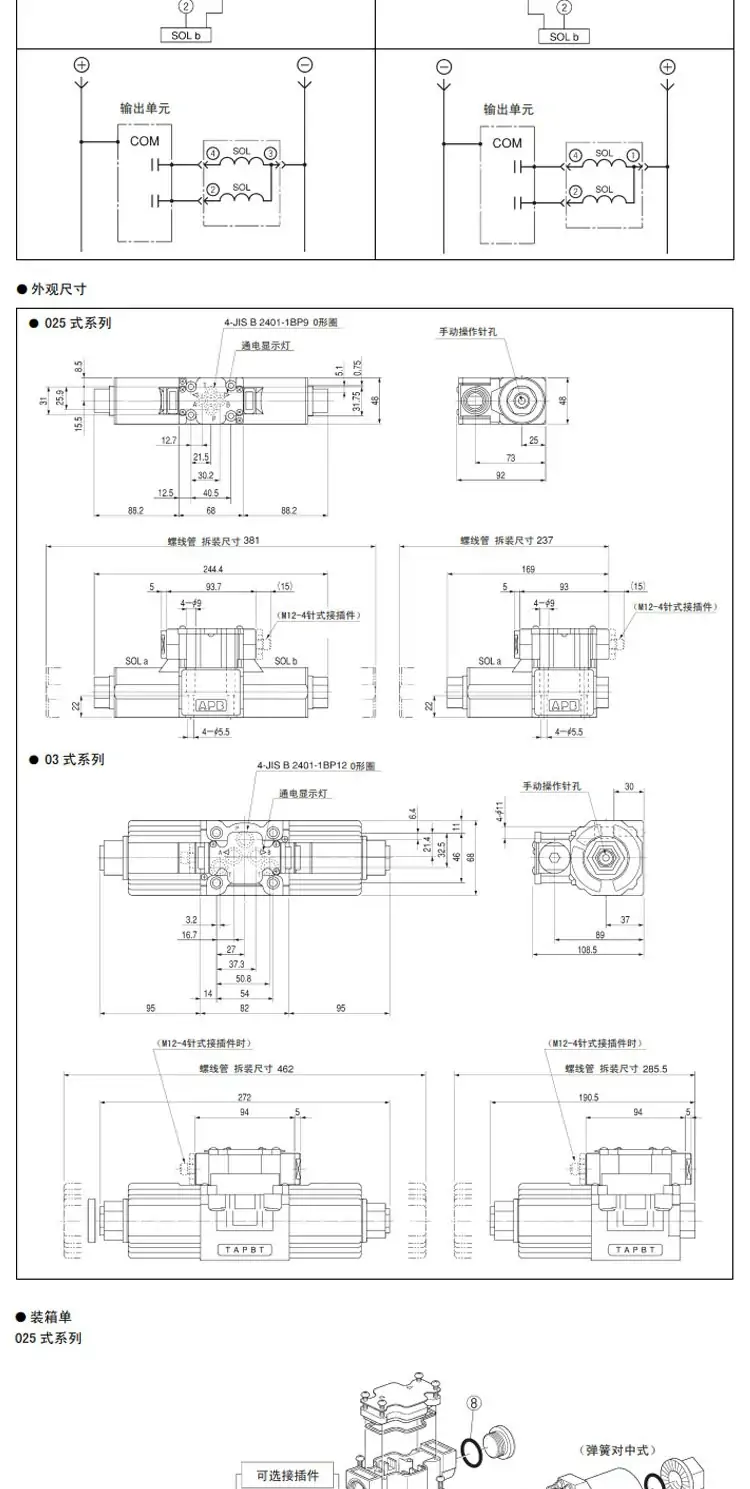

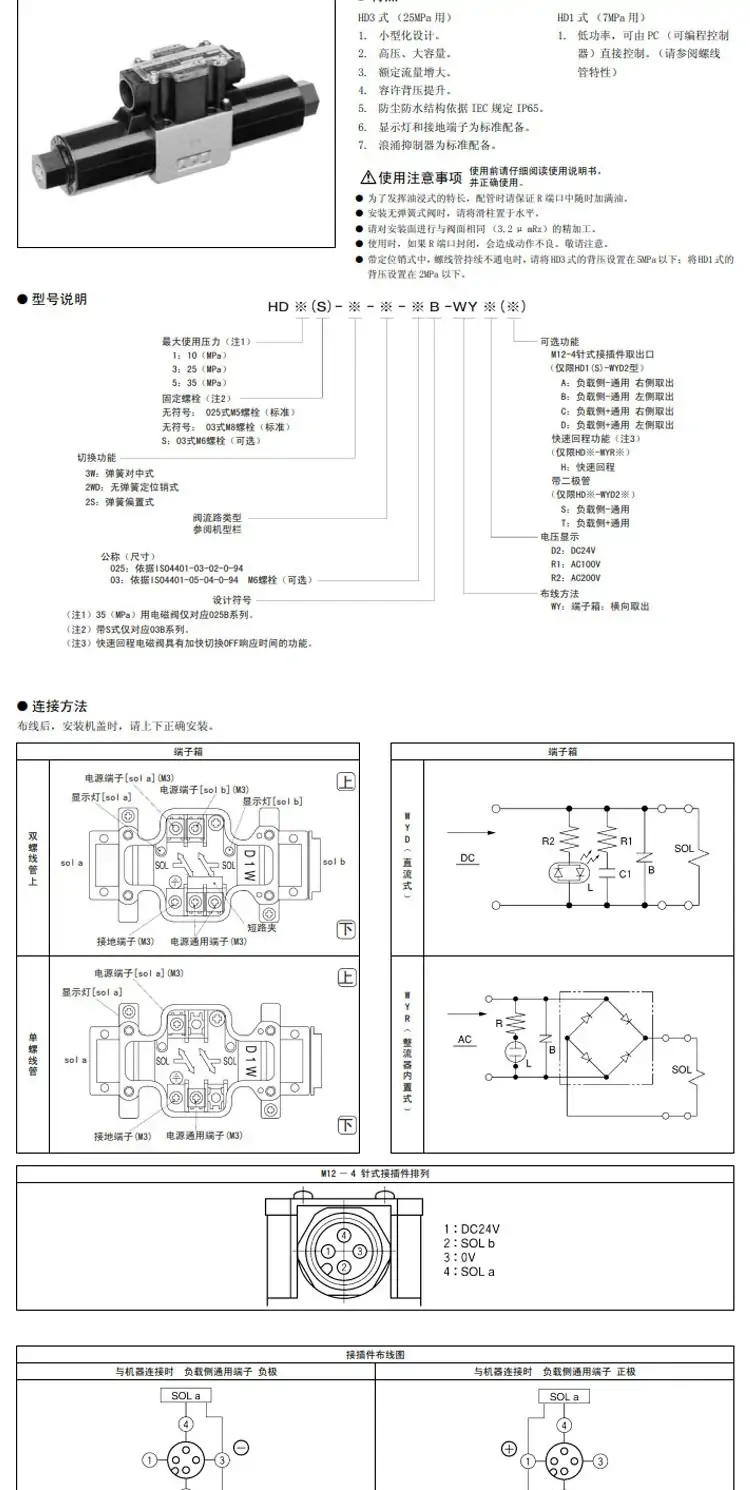

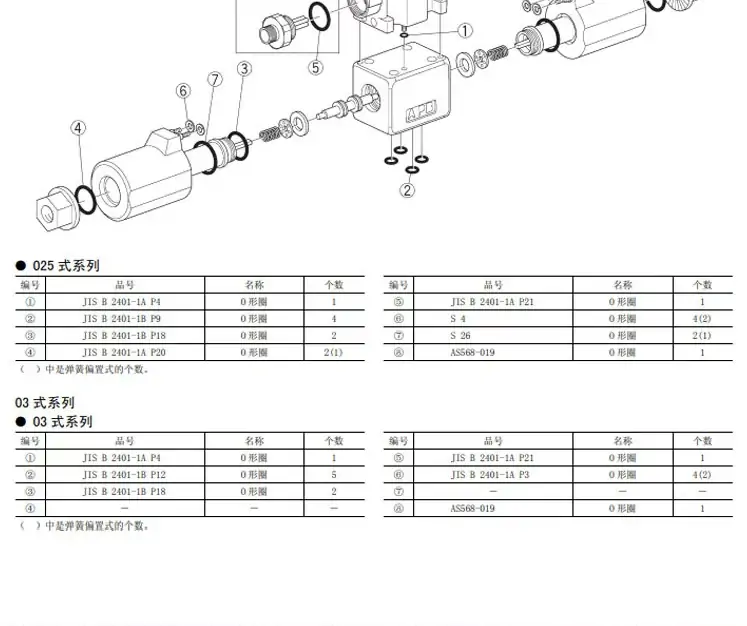

HD1 系列
HD1-3W-BCA-025B-WYD2,HD1-3W-BCA-025B-WYR1,HD1-3W-BCA-025B-WYR2,HD1-3W-BCA-03B-WYD2,HD1-3W-BCA-03B-WYR1,HD1-3W-BCA-03B-WYR2,HD1-3W-BDA-025B-WYD2,HD1-3W-BDA-025B-WYR1,HD1-3W-BDA-025B-WYR2,HD1-3W-BDA-03B-WYD2,HD1-3W-BDA-03B-WYR1,HD1-3W-BDA-03B-WYR2,HD1-3W-BGA-025B-WYD2,HD1-3W-BGA-025B-WYR1,HD1-3W-BGA-025B-WYR2,HD1-3W-BGA-03B-WYD2,HD1-3W-BGA-03B-WYR1,HD1-3W-BGA-03B-WYR2,HD1-3W-AEB-025B-WYD2,HD1-3W-AEB-025B-WYR1,HD1-3W-AEB-025B-WYR2,HD1-3W-AEB-03B-WYD2,HD1-3W-AEB-03B-WYR1,HD1-3W-AEB-03B-WYR2,HD1-2WD-BcA-025B-WYD2,HD1-2WD-BcA-025B-WYR1,HD1-2WD-BcA-025B-WYR2,HD1-2WD-BcA-03B-WYD2,HD1-2S-BCA-025B-WYD2
HD3 系列
HD3-3W-BCA-03B-WYD2,HD3-2WD-BCA-025AY-WYA2,HD3-3W-BGA-025AY-WAY2,HD3-3W-BGA-025AY-WYA1,HD3-3W-BGA-025AY-WYA2,HD3-3W-BGA-025AY-WYA3,HD3-3W-BGA-025AY-WYD2,HD3-2S-BCA-03A-WYD1,HD3-2WD-BCA-025AY-WYA1,HD3-3W-BCA-025AY-WYA1,HD3-3W-BMA-03A-WYA1,HD3-3W-BCA-025AY-WYD2,HD3-2WD-BCA-025AY-WYD2,HD3-3W-BGA-03A-WYA2,HD3-2S-BCA-025AY-WYD2,HD3-3W-BCA-03A-WYD2,HD3-3W-3G1A-03B-WYR1,HD3-43SGS-BGA-03A-WYA1,HD3-3W-BGA-03A-WYA1,HD3-3W-BGA-03A-WYA3,HD3-2W-BCA-03A-WYA1,HD3-3W-BCA-025AY-WYA3,HD3-3W-BCA-025A-WYA1,HD3-2WD-BCA-03A-WYD2,HD3-2S-KCP-025AY-WYD2,HD3-3W-AEB-03A-WYA1,HD3-3W-BG1A-025A-WDD2,HD3-3W-BCA-025A-WAYD2,HD3-3W-BG1A-025A-WDA2,HD3-3W-BG1A-025A-WDA1,HD3-2W-BCA-025AY-WYA1,HD3-2S-BCA-025A-WYA2,HD3-3W-BGA-025B-WAR2,HD3-3W-BGA-03B-WYR2,HD3-3W-BMA-03B-WYR1,HD3-2S-BCA-03B-WYD2,HD3-2WD-BCA-03B-WYD2
HRD3 系列
HRD3-BG2-6-04B-WYD2,HRD3-1-B-WYD2-P,HRD3-1-B-WYR1-P
EHD3A 系列
EHD3A-D-V30-BCA-025A
HF3H 系列
HF3H-AY-K24SK-025B
HK3H-P 系列
HK3H-P-Q1-025B,HK3H-P-Q4-025B,HK3H-P-Q1-03,HK3H-P-Q2-03,HK3H-P-Q3-03,HK3H-P-Q1-06,HK3H-P-Q2-06,HK3H-P-Q3-06
HK3H-R 系列
HK3H-R-Q4-025B,HK3H-R-Q1-03,HK3H-R-Q2-03,HK3H-R-Q3-03,HK3H-R-Q1-06,HK3H-R-Q2-06,HK3H-R-Q3-06
HK3H-A 系列
HK3H-A-Q3-025B,HK3H-A-Q4-025B,HK3H-A-Q1-03,HK3H-A-Q2-03,HK3H-A-Q1-06,HK3H-A-Q2-06
HK3H-B 系列
HK3H-B-Q3-025B,HK3H-B-Q4-025B,HK3H-B-Q1-03,HK3H-B-Q2-03,HK3H-B-Q1-06,HK3H-B-Q2-06
HK3H-W 系列
HK3H-W-Q3-025B,HK3H-W-Q4-025B,HK3H-W-Q1-03,HK3H-W-Q2-03,HK3H-W-Q1-06,HK3H-W-Q2-06
HG3H 系列
HG3H-P-D4-025B,HG3H-P-D5-025B,HG3H-B1-03P,HG3H-B2-03P,HG3H-B3-03P,HG3H-P-B1-06,HG3H-P-B2-06,HG3H-P-B3-06,HG3H-P-D4D-025B,HG3H-P-D5D-025B,HG3H-A-D5D-025B,HG3H-B1D-03A,HG3H-B2D-03A
HVP-VC1 系列
HVP-VC1-G26A1-B,HVP-VC1-F26A1-B,HVP-VC1-G26A2-B,HVP-VC1-F26A2-B,HVP-VC1-G26A3-B,HVP-VC1-F26A3-B
HVP-VD1 系列
HVP-VD1-30-30F-A2A2,HVP-VD1-G45A1-B,HVP-VD1-G45A2-B,HVP-VD1-G45A3-B,HVP-VD1-F45A1-B,HVP-VD1-F45A2-B,HVP-VD1-F45A3-B

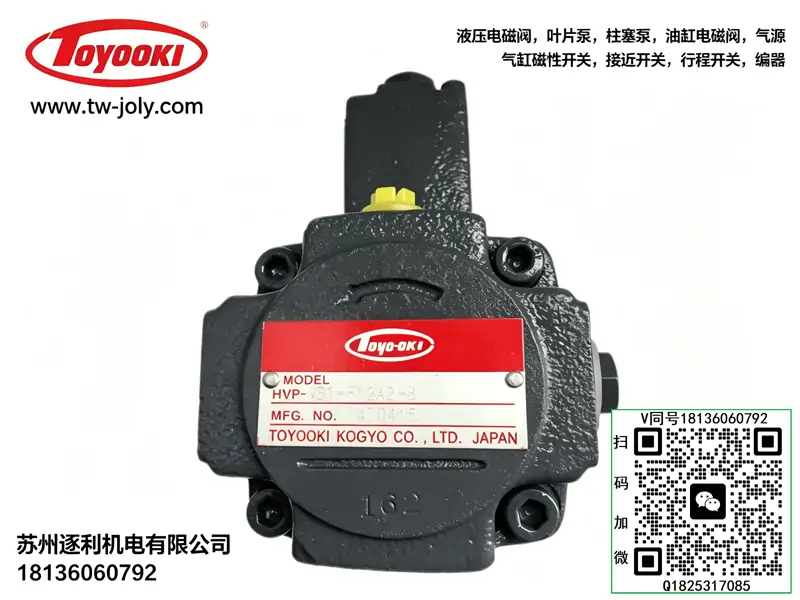

HVP-VB1 系列
HVP-VB1-F12A2-B,HVP-VB1-F12A3-B
HVP-VF1 系列
HVP-VF1-L56A1-B,HVP-VF1-L56A2-B,HVP-VF1-L56A3-B,HVP-VF1-L90A1-B,HVP-VF1-L90A2-B,HVP-VF1-L90A3-B,HVP-VF1-L120A1-B,HVP-VF1-L120A2-B,HVP-VF1-L120A3-B
HVP-VG1 系列
HVP-VG1-G125A2-B,HVP-VG1-G125A3-B,HVP-VG1-G160A2-B,HVP-VG1-G160A3-B
HVP-FC1 系列
HVP-FC1-L5R-A,HVP-FC1-L8R-A,HVP-FC1-L11R-A,HVP-FC1-L14R-A,HVP-FC1-L17R-A,HVP-FC1-L21R-A,HVP-FC1-L26R-A,HVP-FC1-L32R-A,HVP-FC1-L39R-A,HVP-FC1-F5R-A,HVP-FC1-F8R-A,HVP-FC1-F11R-A,HVP-FC1-F14R-A,HVP-FC1-F17R-A,HVP-FC1-F21R-A,HVP-FC1-F26R-A,HVP-FC1-F32R-A,HVP-FC1-F39R-A
HVP-FE1 系列
HVP-FE1-F50R-A,HVP-FE1-F60R-A,HVP-FE1-F75R-A,HVP-FE1-F85R-A,HVP-FE1-F95R-A,HVP-FE1-F108R-A,HVP-FE1-F120R-A,HVP-FE1-L50R-A,HVP-FE1-L60R-A,HVP-FE1-L75R-A,HVP-FE1-L85R-A,HVP-FE1-L95R-A,HVP-FE1-L108R-A,HVP-FE1-L120R-A
HVP-FC2 系列
HVP-FC2-L17R-A,HVP-FC2-L25R-A,HVP-FC2-L35R-A,HVP-FC2-L50R-A,HVP-FC2-F17R-A,HVP-FC2-F25R-A,HVP-FC2-F35R-A,HVP-FC2-F50R-A
HVP-FCC1 系列
HVP-FCC1-F36-5R-A,HVP-FCC1-F36-8R-A,HVP-FCC1-F36-11R-A,HVP-FCC1-F36-14R-A,HVP-FCC1-F36-17R-A,HVP-FCC1-F36-21R-A,HVP-FCC1-F36-26R-A,HVP-FCC1-F36-32R-A,HVP-FCC1-F36-39R-A
HVP-FCE1 系列
HVP-FCE1-L5-50R-A,HVP-FCE1-L5-60R-A,HVP-FCE1-L5-75R-A,HVP-FCE1-L5-85R-A,HVP-FCE1-L5-95R-A,HVP-FCE1-L5-108R-A,HVP-FCE1-L5-120R-A,HVP-FCE1-L8-50R-A,HVP-FCE1-L8-60R-A,HVP-FCE1-L8-75R-A,HVP-FCE1-L8-85R-A,HVP-FCE1-L8-95R-A,HVP-FCE1-L8-108R-A,HVP-FCE1-L8-120R-A,HVP-FCE1-L11-50R-A,HVP-FCE1-L11-60R-A,HVP-FCE1-L11-75R-A,HVP-FCE1-L11-85R-A,HVP-FCE1-L11-95R-A,HVP-FCE1-L11-108R-A,HVP-FCE1-L11-120R-A,HVP-FCE1-L14-50R-A,HVP-FCE1-L14-60R-A,HVP-FCE1-L14-75R-A,HVP-FCE1-L14-85R-A,HVP-FCE1-L14-95R-A,HVP-FCE1-L14-108R-A,HVP-FCE1-L14-120R-A,HVP-FCE1-L17-50R-A,HVP-FCE1-L17-60R-A,HVP-FCE1-L17-75R-A,HVP-FCE1-L17-85R-A,HVP-FCE1-L17-95R-A,HVP-FCE1-L17-108R-A,HVP-FCE1-L17-120R-A,HVP-FCE1-L21-50R-A,HVP-FCE1-L21-60R-A
一、型號釋義
- TCP5：第 5 代大排量內嚙合齒輪泵，高壓級、低噪音結構
- F：法蘭安裝形式
- 80：公稱排量 80 mL/r
- MR1：軸伸端視角右旋，標準軸伸、標準旋向
- A：標準常規型，適配普通抗磨液壓油、丁腈密封
二、核心規格參數
- 結構類型：內嚙合擺線齒輪泵，三片式結構，軸向間隙自動補償
- 公稱排量：80 cc/r
- 額定壓力：16 MPa
- 峰值瞬時壓力：20 MPa
- 轉速范圍：600～1500 r/min
- 常用工況轉速：1000/1200/1500 r/min
- 理論流量：1000 r/min：80 L/min1200 r/min：96 L/min1500 r/min：120 L/min
- 容積效率：≥94%（額定工況）
- 油口規格：大口徑吸油口、高壓出油口，適配大流量管路
- 安裝方式：橢圓法蘭固定
- 驅動軸：標準平鍵軸伸
- 旋向：MR1＝右旋（軸端看順時針）
- 殼體材質：高強度鑄鐵 / 合金殼體
- 齒輪副：合金鋼精密磨齒
- 密封材質：NBR 丁腈橡膠，可選氟橡膠耐高溫
- 整體重量：約 18～21 kg
三、結構組成
- 前后端蓋、泵體殼體
- 內齒圈、外齒輪轉子副
- 高精度滑動軸承組
- 軸向浮動補償側板（自動補償磨損，長期保高效率）
- 軸封、O 形圈整套密封組件
四、工作原理
內嚙合齒輪同向旋轉，齒間密閉容腔：
- 容積逐步增大區域 形成真空吸油
- 容積逐步縮小區域 擠壓升壓排油 內置困油卸荷槽，壓力脈動極?。?軸向間隙補償結構，磨損后自動補隙，內泄漏小、壽命長、保壓性能好。
五、性能特點
- 內嚙合結構 超低噪音、壓力脈動小，遠優于普通外嚙合泵
- 高壓耐沖擊，適合連續工業工況
- 大排量體積緊湊，比同排量外嚙合泵更小更輕
- 自吸能力強，吸油真空度高，不易氣蝕
- 抗油液污染能力強，維護簡單
- 溫升低，長時間滿載運行穩定性好
六、使用工況與介質
- 適用液壓油：ISO VG46/VG68 抗磨液壓油
- 工作油溫：-10℃～+75℃
- 推薦過濾精度：吸入 100μm，壓力管路 25μm
- 安裝：可水平、垂直安裝，禁止皮帶 / 齒輪強行側拉驅動
- 驅動方式：優先彈性聯軸器同軸直聯，同軸度≤0.1mm
七、典型應用
- 大型液壓站、機床主機液壓系統
- 塑膠機械、發泡設備、硫化機
- 木工機械、石材機械大流量供油
- 工程環衛車輛、升降平臺主油泵
- 各類需要大排量、低噪音、中高壓供油回路
八、同型號衍生版本
- TCP5-F80-ML1-A：左旋版本
- TCP5-F80-MR1-EE：低噪音優化版
- TCP5-F80-MR1-G：水乙二醇、難燃液專用密封版
