日本NACHI不二越IPH-2B-8-11/IPH-3B-13-20齒輪泵/4B/5B/2A/3A泵











NACHI不二越PZ油泵:
PZ-2A-35-E1A-11,PZ-2A-35-E2A-11,PZ-2A-35-E3A-11,PZ-2A-45-E1A-11,PZ-2A-45-E2A-11,PZ-2A-45-E3A-11,PZ-2B-3.5-35E1A-11,PZ-2B-5-35E2A-11,PZ-2B-6.5-35E3A-11,PZ-2B-8-45E1A-11,PZ-2B-8-45E2A-11,PZ-3B-10-70E1A-11,PZ-3B-13-70E2A-11,PZ-3B-16-70E3A-11,PZ-4B-20-100E1A-11,PZ-4B-25-100E2A-11,PZ-4B-32-100E3A-11,PZ-5B-40-130E1A-11,PZ-5B-50-130E2A-11,PZ-5B-64-130E3A-11,PZ-6B-100-180E2A-20,PZ-6B-100-220E2A-20,PZ-6B-125-180E3A-20,PZ-6B-125-220E3A-20,PZ-6B-80-180E1A-20,PZ-6B-80-220E1A-20
NACHI不二越PZS油泵:
PZS-3A-180-N3-10,PZS-3A-100-N3-10,PZS-3A-100-N4-10,PZS-3A-130-N3-10,PZS-3A-130-N4-10,PZS-3A-180-N4-10,PZS-3A-220-N3-10,PZS-3A-220-N4-10,PZS-3A-70-N3-10,PZS-3A-70-N4-10,PZS-3B-100-N3-10,PZS-3B-100-N4-10,PZS-3B-130-N3-10,PZS-3B-130-N4-10,PZS-3B-180-N3-10,PZS-3B-180-N4-10,PZS-3B-220-N3-10,PZS-3B-220-N4-10,PZS-3B-70N1-10,PZS-3B-70N3-10,PZS-3B-70-N3-10,PZS-3B-70N4-10,PZS-3B-70-N4-10,PZS-4A-100N1-10,PZS-4A-100-N3-10,PZS-4A-100-N4-10,PZS-4A-130-N3-10,PZS-4A-130-N4-10,PZS-4A-180-N3-10,PZS-4A-180-N4-10,PZS-4A-220-N3-10,PZS-4A-220-N4-10,PZS-4A-70-N3-10,PZS-4A-70-N4-10,PZS-4B-100N1-10,PZS-4B-100N3-10,PZS-4B-100-N3-10,PZS-4B-100N4-10,PZS-4B-100-N4-10,PZS-4B-130-N3-10,PZS-4B-130-N4-10,PZS-4B-180-N3-10,PZS-4B-180-N4-10,PZS-4B-220-N3-10,PZS-4B-220-N4-10,PZS-4B-70-N3-10,PZS-4B-70-N4-10,PZS-5A-100-N3-10,PZS-5A-100-N4-10,PZS-5A-130-N3-10,PZS-5A-130-N4-10,PZS-5A-180-N3-10,PZS-5A-180-N4-10,PZS-5A-220-N3-10,PZS-5A-220-N4-10,PZS-5A-70-N3-10,PZS-5A-70-N4-10,PZS-5B-100-N3-10,PZS-5B-100-N4-10,PZS-5B-130N1-10,PZS-5B-130N3-10,PZS-5B-130-N3-10,PZS-5B-130N4-10,PZS-5B-130-N4-10,PZS-5B-180-N3-10,PZS-5B-180-N4-10,PZS-5B-220-N3-10,PZS-5B-220-N4-10,PZS-5B-70-N3-10,PZS-5B-70-N4-10,PZS-6A-100-N3-10,PZS-6A-100-N4-10,PZS-6A-130-N3-10,PZS-6A-130-N4-10,PZS-6A-180N3-10,PZS-6A-180-N3-10,PZS-6A-180N4-10,PZS-6A-180-N4-10,PZS-6A-220N3-10,PZS-6A-220-N3-10,PZS-6A-220-N4-10,PZS-6A-70-N3-10,PZS-6A-70-N4-10,PZS-6B-100-N3-10,PZS-6B-100-N4-10,PZS-6B-130-N3-10,PZS-6B-130-N4-10,PZS-6B-180N1-10,PZS-6B-180N3-10,PZS-6B-180-N3-10,PZS-6B-180N4-10,PZS-6B-180-N4-10,PZS-6B-220N1-10,PZS-6B-220N3-10,PZS-6B-220-N3-10,PZS-6B-220N4-10,PZS-6B-220-N4-10,PZS-6B-70-N3-10,PZS-6B-70-N4-10,,
NACHI不二越VDS葉片泵:
VDS-0B-1A2,VDS-0B-2A2-U-1730K,VDS-0B-1A3-U-1249K,VDS-0B-1A3-NU-1731K,VDS-0B-1A3-E11,VDS-0B-1A2-U-1249L,VDS-0B-1A2-E11,VDS-0B-1A1-E11,VDS-0B-1A3-U-10,VDS-OB-A2-10,VDS-OB-A1-10,VDS-0B-1A-111,VDS-OB-1A1-10,VDS-0B-1A21A3,VDS-0B-1A1-U-10,VDS-0B-1A2-10,VDS-OB-1A2-10,VDS-OB-1A3-10,VDS-0B-1AZ-U1249C,VDS-OA-1A2-10,VDS-0A-1A1-10,VDS-0B-1A1-10,VDS-0A-1A2-10,VDS-0A-1A3-10,VDS-1B-2A3-U-20,VDS-OA-1A3-10,VDS-0B-1A2-U1249C,VDS-OA-1A1-10,VDS-OB-1A3-U-10,VDS-0B-1A3-10,VDS-0B-1A2-U-10
不二越VDR葉片泵:
VDR-1A-1A1-13,VDR-1A-1A2-13,VDR-1A-1A3-13,VDR-2A-1A1-13,VDR-2A-1A2-13,VDR-2A-1A3-13,VDR-1B-1A1-13,VDR-1B-1A2-13,VDR-1B-1A3-13,VDR-2B-1A1-13,VDR-2B-1A2-13,VDR-2B-1A3-13,VDR-11A-1A1-1A1-13,VDR-11A-1A1-1A2-13,VDR-11A-1A1-1A3-13,VDR-11A-1A2-1A2-13,VDR-11A-1A3-1A3-13,VDR-11B-1A1-1A1-13,VDR-11B-1A1-1A2-13,VDR-11B-1A1-1A3-13,VDR-11B-1A2-1A2-13,VDR-11B-1A3-1A3-13,VDR-1A-1A2-22,VDR-1A-1A3-22,VDR-1A-1A4-22,VDR-1A-1A5-22,VDR-1A-2A2-22,VDR-1A-2A3-22,VDR-1B-1A2-22,VDR-1B-1A3-22,VDR-1B-1A4-22,VDR-1B-1A5-22,VDR-1B-2A2-22,VDR-1B-2A3-22,VDR-11A-1A2-1A2-22,VDR-11A-1A2-1A3-22,VDR-11A-1A3-1A3-22,VDR-11A-2A2-2A2-22,VDR-11A-2A2-2A3-22,VDR-11A-2A3-2A3-22,VDR-11B-1A2-1A2-22,VDR-11B-1A2-1A3-22,VDR-11B-1A3-1A3-22,VDR-11B-2A2-2A2-22,VDR-11B-2A2-2A3-22,VDR-11B-2A3-2A3-22,VDR-1A-1A2-E22,VDR-1A-1A3-E22,VDR-1A-1A3-Q11,VDR-1A-1A4-E22,VDR-1A-1A5-E22,VDR-1A-2A3-E22,VDR-1B-1A2-E22,VDR-1B-1A2-U-13,VDR-1B-1A2-U-22,VDR-1B-1A3-U-13,VDR-1B-1A3-U-22,VDR-1B-1A4-E22,VDR-1B-1A5-E22
NACHI葉片泵VDC:
VDC-1A-1A2-20,VDC-11A-2A3-1A5-20,VDC-11A-2A3-1A5-20,VDC-11A-2A3-2A3-20,VDC-11A-2A3-2A3-20,VDC-11B-2A3-1A5-20,VDC-11B-2A3-1A5-20,VDC-11B-2A3-2A3-20,VDC-11B-2A3-2A3-20,VDC-12A-1A5-1A5-20,VDC-12A-1A5-1A5-20,VDC-12A-1A5-2A3-20,VDC-12A-1A5-2A3-20,VDC-12A-2A3-1A5-20,VDC-12A-2A3-1A5-20,VDC-12A-2A3-2A3-20,VDC-12A-2A3-2A3-20,VDC-12B-1A5-1A5-20,VDC-12B-1A5-1A5-20,VDC-12B-1A5-2A3-20,VDC-12B-1A5-2A3-20,VDC-12B-2A3-1A5-20,VDC-12B-2A3-1A5-20,VDC-12B-2A3-2A3-20,VDC-12B-2A3-2A3-20,VDC-13A-1A5-1A3-20,VDC-13A-1A5-1A3-20,VDC-13A-1A5-1A5-20,VDC-13A-1A5-1A5-20,VDC-13A-2A3-1A3-20,VDC-13A-2A3-1A3-20,VDC-13A-2A3-1A5-20,VDC-13A-2A3-1A5-20,VDC-13B-1A5-1A3-20,VDC-13B-1A5-1A3-20,VDC-13B-1A5-1A5-20,VDC-13B-1A5-1A5-20,VDC-13B-2A3-1A3-20,VDC-13B-2A3-1A3-20,VDC-13B-2A3-1A5-20,VDC-13B-2A3-1A5-20,VDC-1A-1A2-20,VDC-1A-1A2-20,VDC-1A-1A3-20,VDC-1A-1A3-20,VDC-1A-1A3-20,VDC-1A-1A3-E20,VDC-1A-1A4-20,VDC-1A-1A4-20,VDC-1A-1A4-20,VDC-1A-1A4-E20,VDC-1A-1A5-20,VDC-1A-1A5-20,VDC-1A-1A5-20,VDC-1A-1A5-E20,VDC-1A-2A2-20,VDC-1A-2A2-20,VDC-1A-2A2-20,VDC-1A-2A3-20,VDC-1A-2A3-20,VDC-1A-2A3-20,VDC-1A-2A3-E20,VDC-1B-1A2-20,VDC-1B-1A2-20,VDC-1B-1A2-20,VDC-1B-1A2-E35,VDC-1B-1A2-U-20,VDC-1B-1A3-20,VDC-1B-1A3-20,VDC-1B-1A3-20,VDC-1B-1A3-E35,VDC-1B-1A3-U-20,VDC-1B-1A4-20,VDC-1B-1A4-20,VDC-1B-1A4-E35,VDC-1B-1A4-P-E35,VDC-1B-1A5-20,VDC-1B-1A5-20,VDC-1B-1A5-20,VDC-1B-1A5-E35,VDC-1B-1A5-P-E35,VDC-1B-2A2-20,VDC-1B-2A2-20,VDC-1B-2A3-20,VDC-1B-2A3-20,VDC-1B-2A3-20,VDC-1B-2A3-E35,VDC-1B-2A3-U-20,VDC-22A-2A3-1A5-20,VDC-22A-2A3-1A5-20,VDC-22A-2A3-2A3-20,VDC-22A-2A3-2A3-20,VDC-22B-2A3-1A5-20,VDC-22B-2A3-1A5-20,VDC-22B-2A3-2A3-20,VDC-22B-2A3-2A3-20,VDC-2A-1A2-20,VDC-2A-1A2-20,VDC-2A-1A2-20,VDC-2A-1A3-20,VDC-2A-1A3-20,VDC-2A-1A3-20,VDC-2A-1A3-E20,VDC-2A-1A4-20,VDC-2A-1A4-20,VDC-2A-1A4-20,VDC-2A-1A5-20,VDC-2A-1A5-20,VDC-2A-1A5-20,VDC-2A-1A5-E20,VDC-2A-2A2-20,VDC-2A-2A2-20,VDC-2A-2A3-20,VDC-2A-2A3-20,VDC-2A-2A3-20,VDC-2A-2A3-E20,VDC-2B-1A2-20,VDC-2B-1A2-20,VDC-2B-1A3-20,VDC-2B-1A3-20,VDC-2B-1A3-E35,VDC-2B-1A4-20,VDC-2B-1A4-20,VDC-2B-1A4-E35,VDC-2B-1A5-20,VDC-2B-1A5-20,VDC-2B-1A5-E20,VDC-2B-1A5-E35,VDC-2B-2A2-20,VDC-2B-2A2-20,VDC-2B-2A2-20,VDC-2B-2A3-20,VDC-2B-2A3-20,VDC-2B-2A3-E35,VDC-3A-1A2-20,VDC-3A-1A2-20,VDC-3A-1A2-20,VDC-3A-1A3-20,VDC-3A-1A3-20,VDC-3A-1A3-20,VDC-3A-1A4-20,VDC-3A-1A4-20,VDC-3A-1A4-20,VDC-3A-1A5-20,VDC-3A-1A5-20,VDC-3B-1A2-20,VDC-3B-1A2-20,VDC-3B-1A3-20,VDC-3B-1A3-20,VDC-3B-1A4-2,VDC-3B-1A4-20,VDC-3B-1A5-20,VDC-3B-1A5-20
UVN系列不二越變量葉片泵相關型號:
UVN-1A-0A2-07-4-11,UVN-1A-0A2-07A-4-11,UVN-1A-0A2-07-46141D,UVN-1A-0A2-07E-4M-11,UVN-1A-0A3-07A-4-11,UVN-1A-0A3-07-4-11,UVN-1A-0A3-07E-4M-11,UVN-1A-0A3-15E-4M-11,UVN-1A-0A4-15-4-11,UVN-1A-0A4-15E-4M-11,UVN-1A-0A415Q296063B,UVN-1A-1A2-07A-4-11,UVN-1A-1A2-07A46066B,UVN-1A-1A2-15-4-11,UVN-1A-1A2-15A-4-11,UVN-1A-1A2-15E-4M-11,UVN-1A-1A2-22-4-11,UVN-1A-1A2-22E-4M-11,UVN-1A-1A3-15-4-11,UVN-1A-1A3-15A-4-11,UVN-1A-1A3-15E-4M-11,UVN-1A-1A3-22-4-11,UVN-1A-1A3-22E-4F11,UVN-1A-1A3-22E-4M-11,UVN-1A-1A4-15-4-11,UVN-1A-1A4-15E-4M-11,UVN-1A-1A4-22-4-11,UVN-1A-1A4-22A-4-11,UVN-1A-1A4-22-46062B,UVN-1A-1A4-22E-4G-11,UVN-1A-1A4-22E-4M-11,UVN-1A-2A4-22S46162C,UVN-1A-2A4-37A-4-20,UVN-1A0A407AQ146063B,UVN-1A1A215E4ME6161C,UVN-1A1A215E4NE6168A,UVN-1A1A3154Q016063C,UVN-1A1A3154Q176063B,UVN-1A1A4154Q186063B
NACHI不二越齒輪泵IPH系列型號:
IPH-22B-3.5-6.5-11,IPH-22B-3.5-8-11,IPH-22B-5-5-11,IPH-22B-5-6.5-11,IPH-22B-5-8-11,IPH-22B-6.5-6.5-11,IPH-22B-6.5-8-11,IPH-23B-3.5-10-11,IPH-23B-3.5-13-11,IPH-23B-3.5-16-11,IPH-23B-5-10-11,IPH-23B-5-13-11,IPH-23B-5-16-11,IPH-23B-6.5-10-11,IPH-23B-6.5-13-11,IPH-23B-6.5-16-11,IPH-23B-8-10-11,IPH-23B-8-13-11,IPH-23B-8-16-11,IPH-2A(B)-3.5-11,IPH-2A(B)-5-11,IPH-2A(B)-6.5-11,IPH-2A(B)-8-11,IPH-2A-3.5-11,IPH-2A-5-11,IPH-2A-6.5-11,IPH-2A-8-11,IPH-2B-3.5-11,IPH-2B-5-11,IPH-2B-6.5-11,IPH-2B-8-11,IPH-3A(B)-10-20,IPH-3A(B)-13-20,IPH-3A(B)-16-20,IPH-3A-10-20,IPH-3A-13-20,IPH-3A-16-20,IPH-3B-10-20,IPH-3B-13-20,IPH-3B-16-20,IPH-4A(B)-20-20,IPH-4A(B)-25-20,IPH-4A(B)-32-20,IPH-4A-20-20,IPH-4A-25-20,IPH-4A-32-20,IPH-4B-20-20,IPH-4B-25-20,IPH-4B-32-20,IPH-55B-40-40-11,IPH-55B-40-50-11,IPH-55B-40-64-11,IPH-55B-50-50-11,IPH-55B-50-64-11,IPH-55B-64-64-11,IPH-56B-40-100-11,IPH-56B-40-125-11,IPH-56B-40-80-11,IPH-56B-50-100-11,IPH-56B-50-125-11,IPH-56B-50-80-11,IPH-56B-64-100-11,IPH-56B-64-125-11,IPH-56B-64-80-11,IPH-5A(B)-40-21(11),IPH-5A(B)-50-21(11),IPH-5A(B)-64-21(11),IPH-5A-40-11,IPH-5A-40-21,IPH-5A-50-21,IPH-5A-64-11,IPH-5A-64-21,IPH-5B-40-11,IPH-5B-40-21,IPH-5B-50-11,IPH-5B-50-21,IPH-5B-64-11,IPH-5B-64-21,IPH-66B-100-100-11,IPH-66B-100-125-11,IPH-66B-125-125-11,IPH-66B-80-100-11,IPH-66B-80-125-11,IPH-6A(B)-100-21(11),IPH-6A(B)-125-21(11),IPH-6A(B)-80-21(11),IPH-6A-100-11,IPH-6A-100-21,IPH-6A-125-21,IPH-6A-80-21,IPH-6B-100-21,IPH-6B-125-21,IPH-6B-80-21,IPH-8-8-11

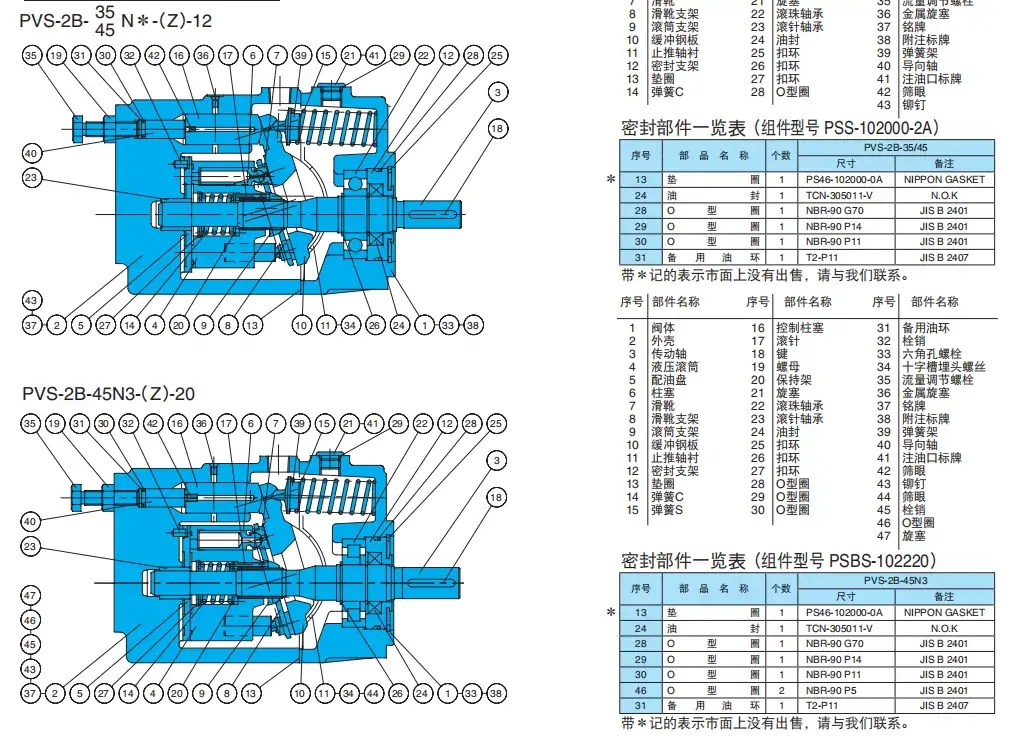

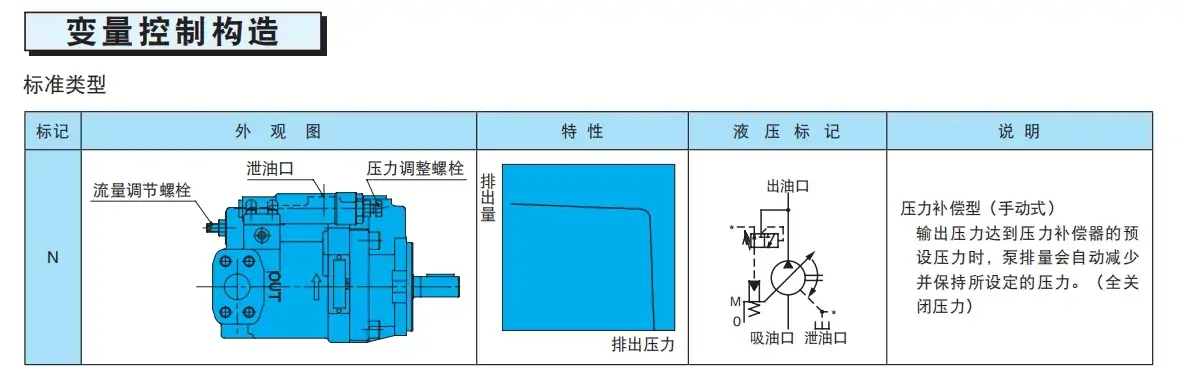

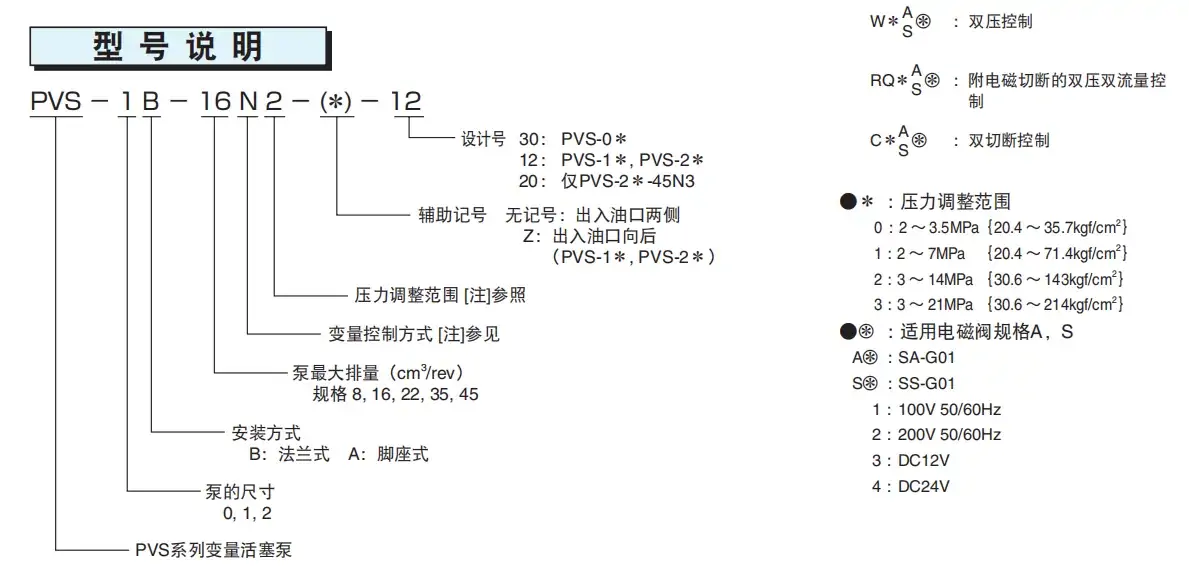

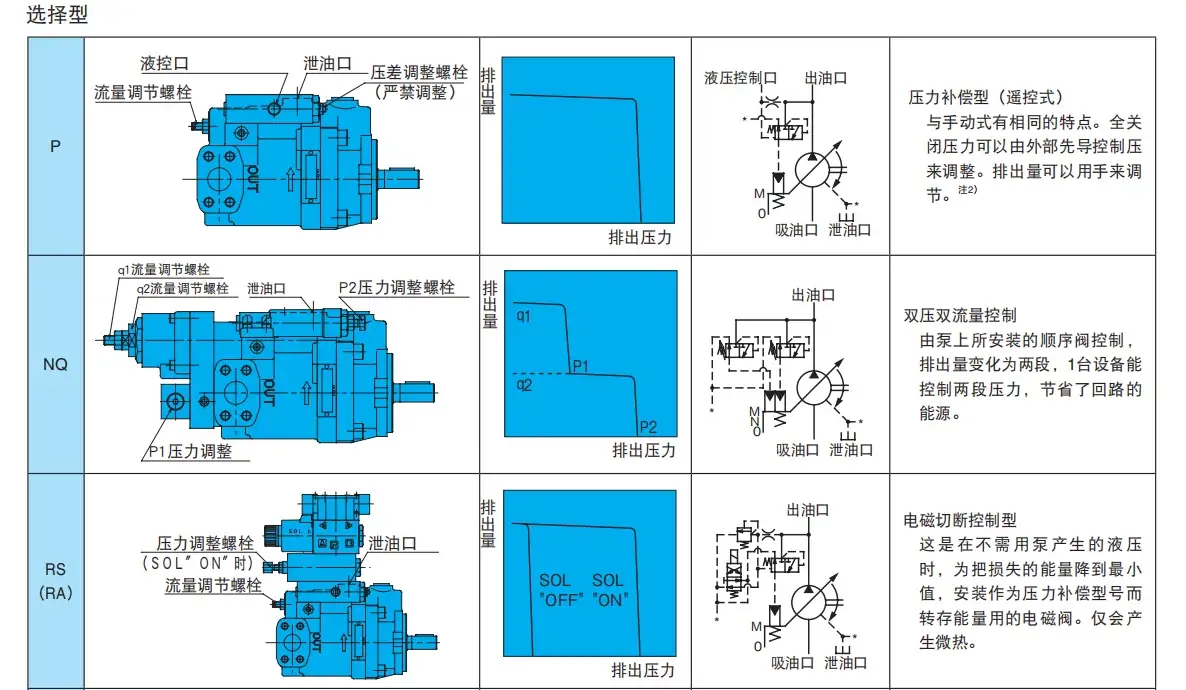

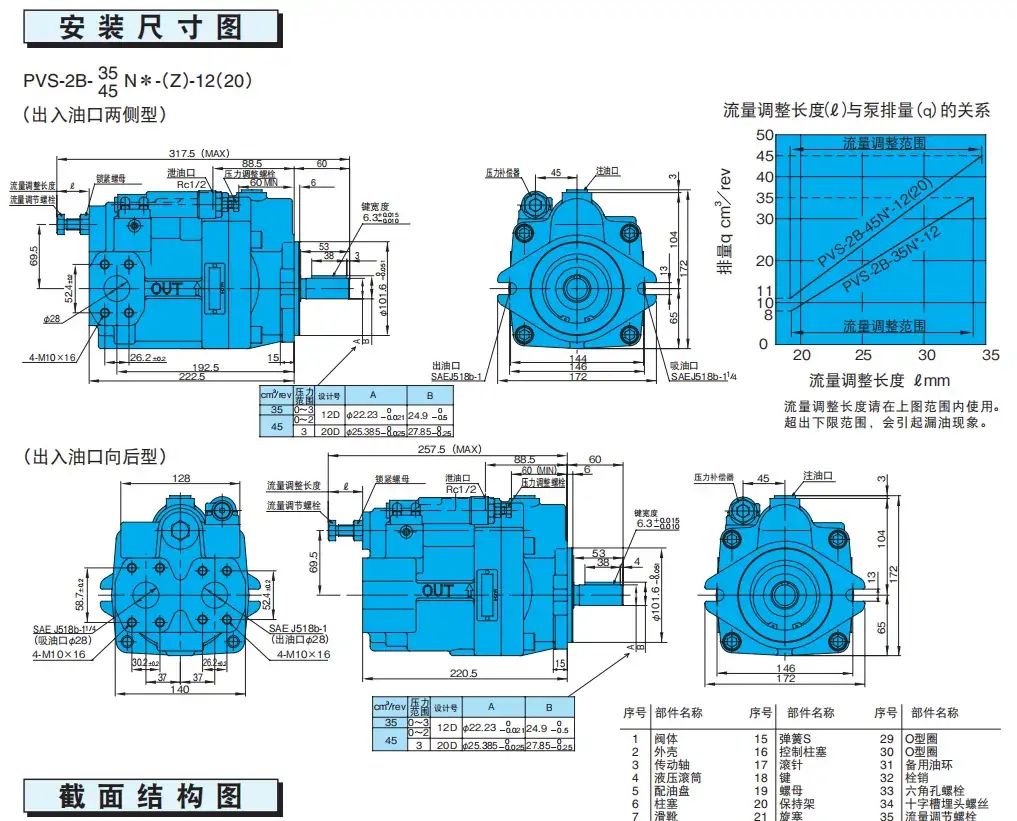

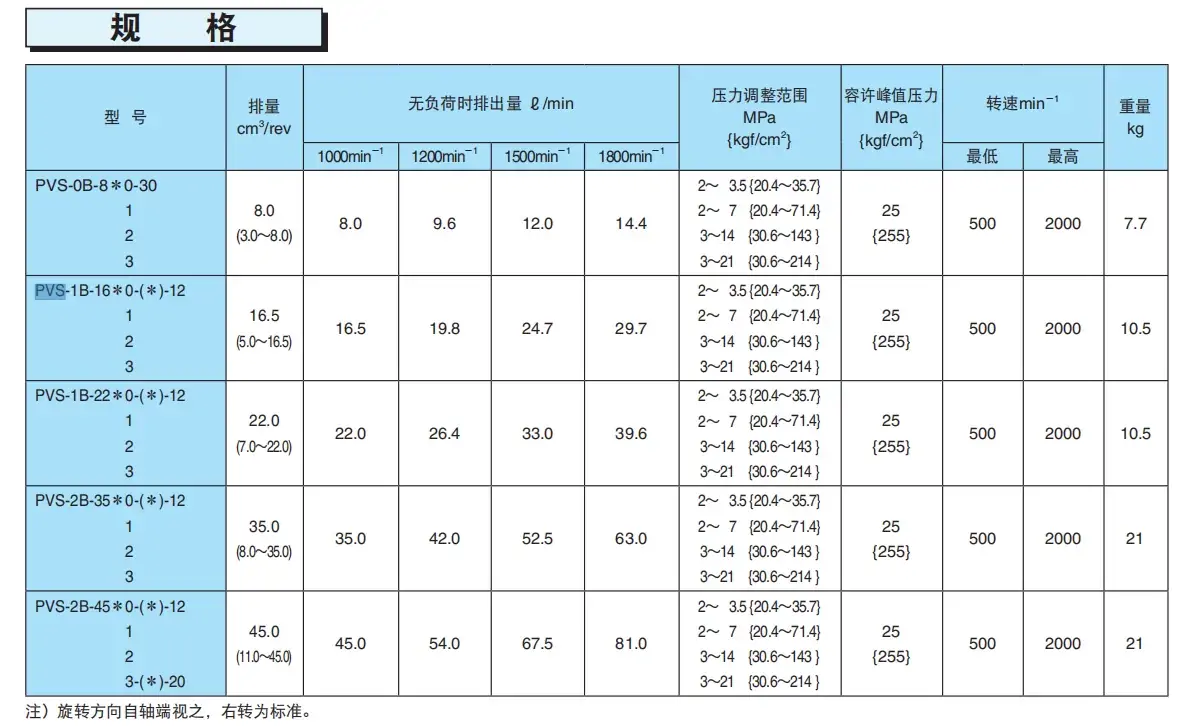

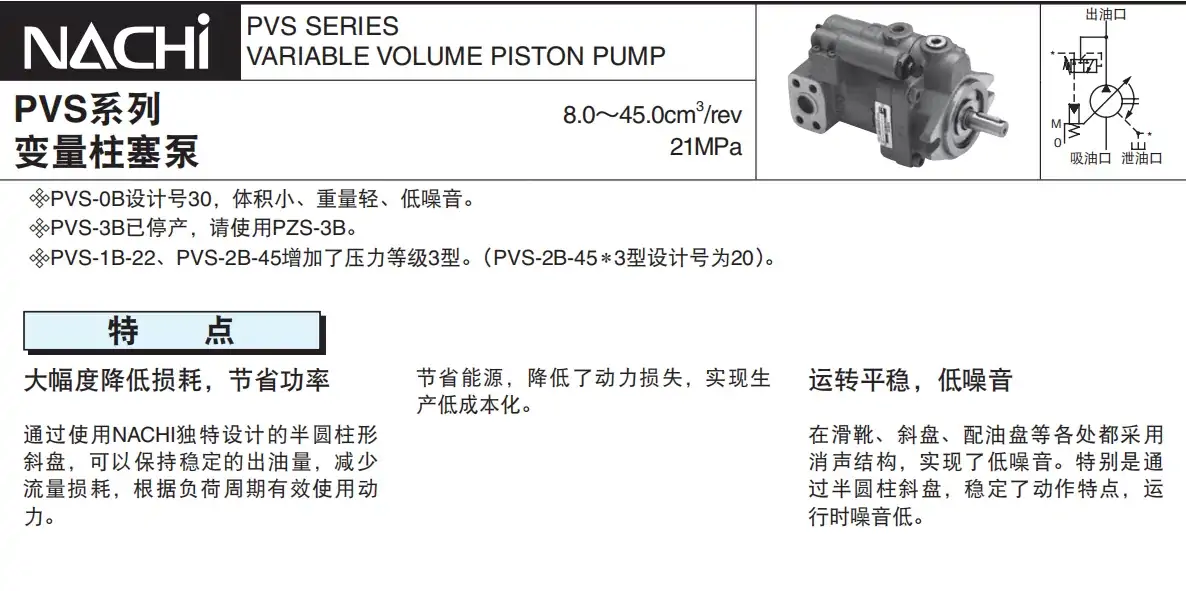

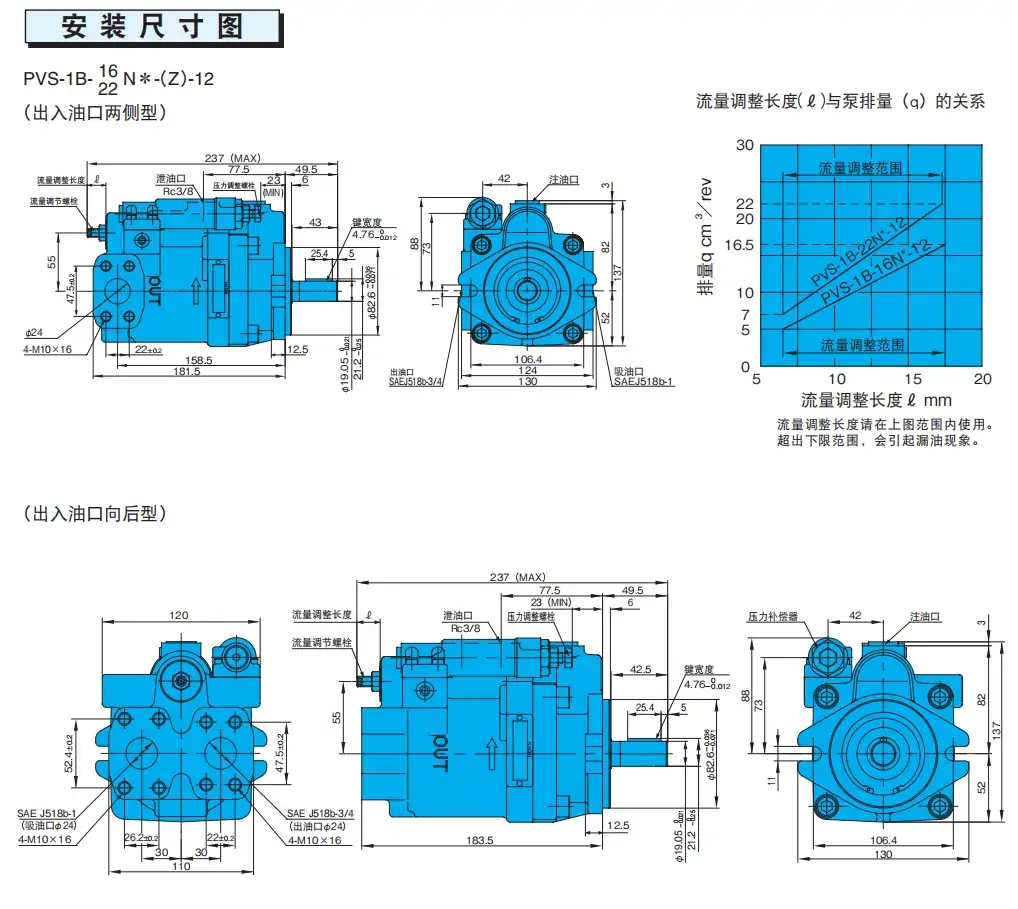

不二越PVS系列柱塞泵型號:

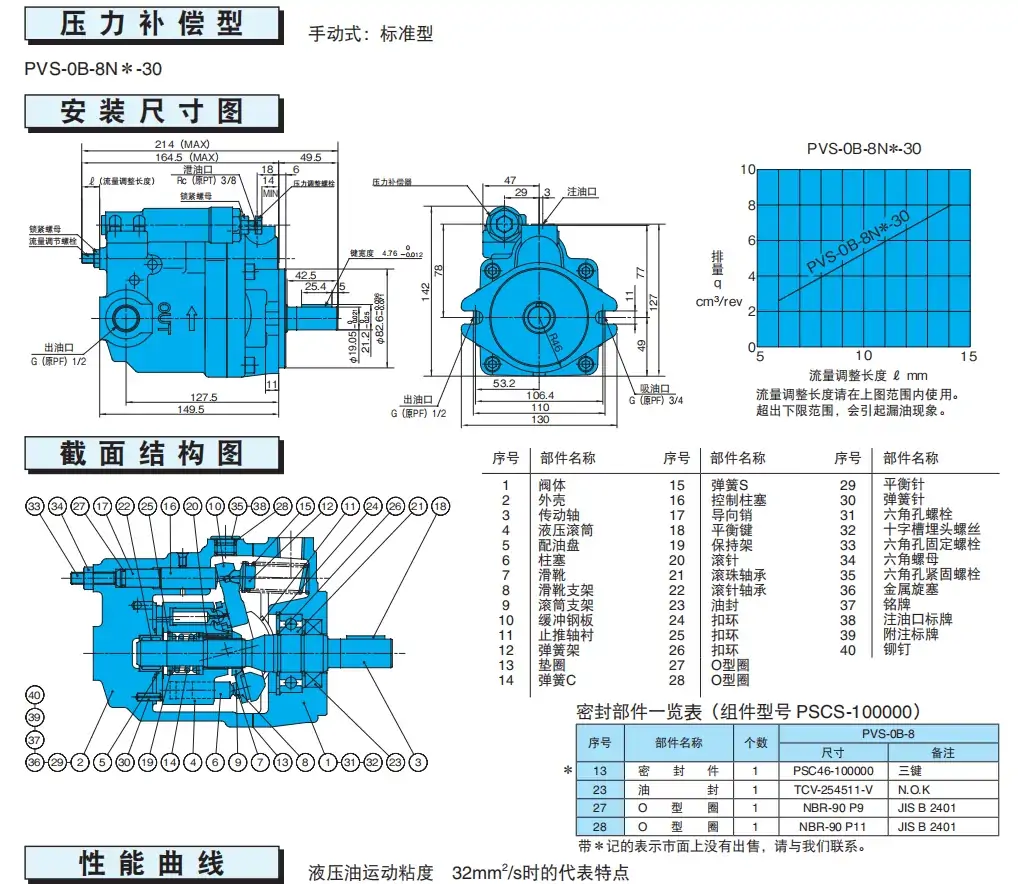

PVS-0B-8N0-30,PVS-0B-8N1-30,PVS-0B-8N2-30,PVS-0B-8N3-30,PVS-0B-8P3-30,PVS-1A-16N1-12,PVS-1B-16N0-12,PVS-1B-16N1-12,PVS-1B-16N1-Z-12,PVS-1B-16N2-12,PVS-1B-16N2-Z-12,PVS-1B-16N3-Z-12,PVS-1B-22N0-12,PVS-1B-22N1-12,PVS-1B-16N3-12,PVS-1B-22N2-12,PVS-1B-22N3-12,PVS-2B-35N0-12,PVS-2B-35N1-12,PVS-2B-35N2-12,PVS-2B-35N3-12,PVS-2B-45N0-12,PVS-2B-45N1-12,PVS-2B-45N2-12,PVS-2B-45N3-20
IPH-3B-13-20 是中高壓內嚙合齒輪泵,鑄鐵殼體、低噪長壽命,用于液壓系統動力源。
一、型號釋義
- IPH:內嚙合齒輪泵系列
- 3:尺寸系列(中型)
- B:安裝形式(法蘭安裝)
- 13:排量 13.3 cm3/rev
- 20:設計版本(適配 3A/B、4A/B 系列)
二、核心技術參數
| 參數項 | 規格值 |
| 結構 | 內嚙合、修正漸開線短齒 |
| 排量 | 13.3 cm3/rev |
| 額定壓力 | 25 MPa(255 bar) |
| 峰值壓力 | 30 MPa(306 bar) |
| 轉速范圍 | 600~2000 r/min |
| 殼體材質 | 鑄鐵 |
| 重量 | ≈5.0 kg |
| 吸油壓力 | -0.02~+0.3 MPa |
| 工作溫度 | -20~+70 ℃ |
| 介質 | 抗磨液壓油(粘度 15~300 mm2/s) |
三、結構與工作原理
- 內嚙合齒輪副:主動齒輪(外齒)與從動齒輪(內齒)嚙合,形成密閉容腔。
- 軸向 + 徑向壓力補償:專利結構,高壓下自動補償間隙,容積效率≥94%。
- 低噪設計:短齒 + 修正漸開線,壓力脈動小,噪聲≤58 dB (A)。
- 高耐磨:齒輪與側板采用特殊合金,壽命≥10000 小時(標準工況)。
四、性能特點
- ? 高壓高效:25MPa 額定、30MPa 峰值,適合高壓系統。
- ? 低噪平穩:內嚙合 + 短齒,脈動小、換向沖擊小。
- ? 長壽命:壓力補償 + 耐磨材料,維護周期長。
- ? 結構緊湊:法蘭安裝、體積小,適配中高功率液壓站。
五、典型應用
- 注塑機:鎖模、射膠高壓回路。
- 壓鑄機、油壓機:高壓動力源。
- 工程機械:小型挖掘機、裝載機液壓系統。
- 船舶機械:甲板機械、舵機液壓系統。
六、選型要點
- 流量:轉速 1500 r/min 時,理論流量≈20 L/min;實際≈18.8 L/min(94% 效率)。
- 壓力:長期工作≤25MPa,避免持續峰值壓力。
- 轉速:最佳 1000~1800 r/min,過低影響吸油,過高加劇磨損。
- 安裝:法蘭臥式安裝,吸油口低于油箱液面,避免氣蝕。
本文由蘇州逐利機電整理發布,如需轉載請瀏覽來源及出處,原文地址:http://www.gbyjy.cn/yyyb/850.html
