NACHI不二越換向閥SS-G01-A3X-R-D2-5596J電磁閥C5/C6/E3X液壓閥











NACHI不二越PZ油泵:
PZ-2A-35-E1A-11,PZ-2A-35-E2A-11,PZ-2A-35-E3A-11,PZ-2A-45-E1A-11,PZ-2A-45-E2A-11,PZ-2A-45-E3A-11,PZ-2B-3.5-35E1A-11,PZ-2B-5-35E2A-11,PZ-2B-6.5-35E3A-11,PZ-2B-8-45E1A-11,PZ-2B-8-45E2A-11,PZ-3B-10-70E1A-11,PZ-3B-13-70E2A-11,PZ-3B-16-70E3A-11,PZ-4B-20-100E1A-11,PZ-4B-25-100E2A-11,PZ-4B-32-100E3A-11,PZ-5B-40-130E1A-11,PZ-5B-50-130E2A-11,PZ-5B-64-130E3A-11,PZ-6B-100-180E2A-20,PZ-6B-100-220E2A-20,PZ-6B-125-180E3A-20,PZ-6B-125-220E3A-20,PZ-6B-80-180E1A-20,PZ-6B-80-220E1A-20
NACHI不二越PZS油泵:
PZS-3A-180-N3-10,PZS-3A-100-N3-10,PZS-3A-100-N4-10,PZS-3A-130-N3-10,PZS-3A-130-N4-10,PZS-3A-180-N4-10,PZS-3A-220-N3-10,PZS-3A-220-N4-10,PZS-3A-70-N3-10,PZS-3A-70-N4-10,PZS-3B-100-N3-10,PZS-3B-100-N4-10,PZS-3B-130-N3-10,PZS-3B-130-N4-10,PZS-3B-180-N3-10,PZS-3B-180-N4-10,PZS-3B-220-N3-10,PZS-3B-220-N4-10,PZS-3B-70N1-10,PZS-3B-70N3-10,PZS-3B-70-N3-10,PZS-3B-70N4-10,PZS-3B-70-N4-10,PZS-4A-100N1-10,PZS-4A-100-N3-10,PZS-4A-100-N4-10,PZS-4A-130-N3-10,PZS-4A-130-N4-10,PZS-4A-180-N3-10,PZS-4A-180-N4-10,PZS-4A-220-N3-10,PZS-4A-220-N4-10,PZS-4A-70-N3-10,PZS-4A-70-N4-10,PZS-4B-100N1-10,PZS-4B-100N3-10,PZS-4B-100-N3-10,PZS-4B-100N4-10,PZS-4B-100-N4-10,PZS-4B-130-N3-10,PZS-4B-130-N4-10,PZS-4B-180-N3-10,PZS-4B-180-N4-10,PZS-4B-220-N3-10,PZS-4B-220-N4-10,PZS-4B-70-N3-10,PZS-4B-70-N4-10,PZS-5A-100-N3-10,PZS-5A-100-N4-10,PZS-5A-130-N3-10,PZS-5A-130-N4-10,PZS-5A-180-N3-10,PZS-5A-180-N4-10,PZS-5A-220-N3-10,PZS-5A-220-N4-10,PZS-5A-70-N3-10,PZS-5A-70-N4-10,PZS-5B-100-N3-10,PZS-5B-100-N4-10,PZS-5B-130N1-10,PZS-5B-130N3-10,PZS-5B-130-N3-10,PZS-5B-130N4-10,PZS-5B-130-N4-10,PZS-5B-180-N3-10,PZS-5B-180-N4-10,PZS-5B-220-N3-10,PZS-5B-220-N4-10,PZS-5B-70-N3-10,PZS-5B-70-N4-10,PZS-6A-100-N3-10,PZS-6A-100-N4-10,PZS-6A-130-N3-10,PZS-6A-130-N4-10,PZS-6A-180N3-10,PZS-6A-180-N3-10,PZS-6A-180N4-10,PZS-6A-180-N4-10,PZS-6A-220N3-10,PZS-6A-220-N3-10,PZS-6A-220-N4-10,PZS-6A-70-N3-10,PZS-6A-70-N4-10,PZS-6B-100-N3-10,PZS-6B-100-N4-10,PZS-6B-130-N3-10,PZS-6B-130-N4-10,PZS-6B-180N1-10,PZS-6B-180N3-10,PZS-6B-180-N3-10,PZS-6B-180N4-10,PZS-6B-180-N4-10,PZS-6B-220N1-10,PZS-6B-220N3-10,PZS-6B-220-N3-10,PZS-6B-220N4-10,PZS-6B-220-N4-10,PZS-6B-70-N3-10,PZS-6B-70-N4-10,,
NACHI不二越VDS葉片泵:
VDS-0B-1A2,VDS-0B-2A2-U-1730K,VDS-0B-1A3-U-1249K,VDS-0B-1A3-NU-1731K,VDS-0B-1A3-E11,VDS-0B-1A2-U-1249L,VDS-0B-1A2-E11,VDS-0B-1A1-E11,VDS-0B-1A3-U-10,VDS-OB-A2-10,VDS-OB-A1-10,VDS-0B-1A-111,VDS-OB-1A1-10,VDS-0B-1A21A3,VDS-0B-1A1-U-10,VDS-0B-1A2-10,VDS-OB-1A2-10,VDS-OB-1A3-10,VDS-0B-1AZ-U1249C,VDS-OA-1A2-10,VDS-0A-1A1-10,VDS-0B-1A1-10,VDS-0A-1A2-10,VDS-0A-1A3-10,VDS-1B-2A3-U-20,VDS-OA-1A3-10,VDS-0B-1A2-U1249C,VDS-OA-1A1-10,VDS-OB-1A3-U-10,VDS-0B-1A3-10,VDS-0B-1A2-U-10
不二越VDR葉片泵:
VDR-1A-1A1-13,VDR-1A-1A2-13,VDR-1A-1A3-13,VDR-2A-1A1-13,VDR-2A-1A2-13,VDR-2A-1A3-13,VDR-1B-1A1-13,VDR-1B-1A2-13,VDR-1B-1A3-13,VDR-2B-1A1-13,VDR-2B-1A2-13,VDR-2B-1A3-13,VDR-11A-1A1-1A1-13,VDR-11A-1A1-1A2-13,VDR-11A-1A1-1A3-13,VDR-11A-1A2-1A2-13,VDR-11A-1A3-1A3-13,VDR-11B-1A1-1A1-13,VDR-11B-1A1-1A2-13,VDR-11B-1A1-1A3-13,VDR-11B-1A2-1A2-13,VDR-11B-1A3-1A3-13,VDR-1A-1A2-22,VDR-1A-1A3-22,VDR-1A-1A4-22,VDR-1A-1A5-22,VDR-1A-2A2-22,VDR-1A-2A3-22,VDR-1B-1A2-22,VDR-1B-1A3-22,VDR-1B-1A4-22,VDR-1B-1A5-22,VDR-1B-2A2-22,VDR-1B-2A3-22,VDR-11A-1A2-1A2-22,VDR-11A-1A2-1A3-22,VDR-11A-1A3-1A3-22,VDR-11A-2A2-2A2-22,VDR-11A-2A2-2A3-22,VDR-11A-2A3-2A3-22,VDR-11B-1A2-1A2-22,VDR-11B-1A2-1A3-22,VDR-11B-1A3-1A3-22,VDR-11B-2A2-2A2-22,VDR-11B-2A2-2A3-22,VDR-11B-2A3-2A3-22,VDR-1A-1A2-E22,VDR-1A-1A3-E22,VDR-1A-1A3-Q11,VDR-1A-1A4-E22,VDR-1A-1A5-E22,VDR-1A-2A3-E22,VDR-1B-1A2-E22,VDR-1B-1A2-U-13,VDR-1B-1A2-U-22,VDR-1B-1A3-U-13,VDR-1B-1A3-U-22,VDR-1B-1A4-E22,VDR-1B-1A5-E22
NACHI葉片泵VDC:
VDC-1A-1A2-20,VDC-11A-2A3-1A5-20,VDC-11A-2A3-1A5-20,VDC-11A-2A3-2A3-20,VDC-11A-2A3-2A3-20,VDC-11B-2A3-1A5-20,VDC-11B-2A3-1A5-20,VDC-11B-2A3-2A3-20,VDC-11B-2A3-2A3-20,VDC-12A-1A5-1A5-20,VDC-12A-1A5-1A5-20,VDC-12A-1A5-2A3-20,VDC-12A-1A5-2A3-20,VDC-12A-2A3-1A5-20,VDC-12A-2A3-1A5-20,VDC-12A-2A3-2A3-20,VDC-12A-2A3-2A3-20,VDC-12B-1A5-1A5-20,VDC-12B-1A5-1A5-20,VDC-12B-1A5-2A3-20,VDC-12B-1A5-2A3-20,VDC-12B-2A3-1A5-20,VDC-12B-2A3-1A5-20,VDC-12B-2A3-2A3-20,VDC-12B-2A3-2A3-20,VDC-13A-1A5-1A3-20,VDC-13A-1A5-1A3-20,VDC-13A-1A5-1A5-20,VDC-13A-1A5-1A5-20,VDC-13A-2A3-1A3-20,VDC-13A-2A3-1A3-20,VDC-13A-2A3-1A5-20,VDC-13A-2A3-1A5-20,VDC-13B-1A5-1A3-20,VDC-13B-1A5-1A3-20,VDC-13B-1A5-1A5-20,VDC-13B-1A5-1A5-20,VDC-13B-2A3-1A3-20,VDC-13B-2A3-1A3-20,VDC-13B-2A3-1A5-20,VDC-13B-2A3-1A5-20,VDC-1A-1A2-20,VDC-1A-1A2-20,VDC-1A-1A3-20,VDC-1A-1A3-20,VDC-1A-1A3-20,VDC-1A-1A3-E20,VDC-1A-1A4-20,VDC-1A-1A4-20,VDC-1A-1A4-20,VDC-1A-1A4-E20,VDC-1A-1A5-20,VDC-1A-1A5-20,VDC-1A-1A5-20,VDC-1A-1A5-E20,VDC-1A-2A2-20,VDC-1A-2A2-20,VDC-1A-2A2-20,VDC-1A-2A3-20,VDC-1A-2A3-20,VDC-1A-2A3-20,VDC-1A-2A3-E20,VDC-1B-1A2-20,VDC-1B-1A2-20,VDC-1B-1A2-20,VDC-1B-1A2-E35,VDC-1B-1A2-U-20,VDC-1B-1A3-20,VDC-1B-1A3-20,VDC-1B-1A3-20,VDC-1B-1A3-E35,VDC-1B-1A3-U-20,VDC-1B-1A4-20,VDC-1B-1A4-20,VDC-1B-1A4-E35,VDC-1B-1A4-P-E35,VDC-1B-1A5-20,VDC-1B-1A5-20,VDC-1B-1A5-20,VDC-1B-1A5-E35,VDC-1B-1A5-P-E35,VDC-1B-2A2-20,VDC-1B-2A2-20,VDC-1B-2A3-20,VDC-1B-2A3-20,VDC-1B-2A3-20,VDC-1B-2A3-E35,VDC-1B-2A3-U-20,VDC-22A-2A3-1A5-20,VDC-22A-2A3-1A5-20,VDC-22A-2A3-2A3-20,VDC-22A-2A3-2A3-20,VDC-22B-2A3-1A5-20,VDC-22B-2A3-1A5-20,VDC-22B-2A3-2A3-20,VDC-22B-2A3-2A3-20,VDC-2A-1A2-20,VDC-2A-1A2-20,VDC-2A-1A2-20,VDC-2A-1A3-20,VDC-2A-1A3-20,VDC-2A-1A3-20,VDC-2A-1A3-E20,VDC-2A-1A4-20,VDC-2A-1A4-20,VDC-2A-1A4-20,VDC-2A-1A5-20,VDC-2A-1A5-20,VDC-2A-1A5-20,VDC-2A-1A5-E20,VDC-2A-2A2-20,VDC-2A-2A2-20,VDC-2A-2A3-20,VDC-2A-2A3-20,VDC-2A-2A3-20,VDC-2A-2A3-E20,VDC-2B-1A2-20,VDC-2B-1A2-20,VDC-2B-1A3-20,VDC-2B-1A3-20,VDC-2B-1A3-E35,VDC-2B-1A4-20,VDC-2B-1A4-20,VDC-2B-1A4-E35,VDC-2B-1A5-20,VDC-2B-1A5-20,VDC-2B-1A5-E20,VDC-2B-1A5-E35,VDC-2B-2A2-20,VDC-2B-2A2-20,VDC-2B-2A2-20,VDC-2B-2A3-20,VDC-2B-2A3-20,VDC-2B-2A3-E35,VDC-3A-1A2-20,VDC-3A-1A2-20,VDC-3A-1A2-20,VDC-3A-1A3-20,VDC-3A-1A3-20,VDC-3A-1A3-20,VDC-3A-1A4-20,VDC-3A-1A4-20,VDC-3A-1A4-20,VDC-3A-1A5-20,VDC-3A-1A5-20,VDC-3B-1A2-20,VDC-3B-1A2-20,VDC-3B-1A3-20,VDC-3B-1A3-20,VDC-3B-1A4-2,VDC-3B-1A4-20,VDC-3B-1A5-20,VDC-3B-1A5-20
UVN系列不二越變量葉片泵相關型號:
UVN-1A-0A2-07-4-11,UVN-1A-0A2-07A-4-11,UVN-1A-0A2-07-46141D,UVN-1A-0A2-07E-4M-11,UVN-1A-0A3-07A-4-11,UVN-1A-0A3-07-4-11,UVN-1A-0A3-07E-4M-11,UVN-1A-0A3-15E-4M-11,UVN-1A-0A4-15-4-11,UVN-1A-0A4-15E-4M-11,UVN-1A-0A415Q296063B,UVN-1A-1A2-07A-4-11,UVN-1A-1A2-07A46066B,UVN-1A-1A2-15-4-11,UVN-1A-1A2-15A-4-11,UVN-1A-1A2-15E-4M-11,UVN-1A-1A2-22-4-11,UVN-1A-1A2-22E-4M-11,UVN-1A-1A3-15-4-11,UVN-1A-1A3-15A-4-11,UVN-1A-1A3-15E-4M-11,UVN-1A-1A3-22-4-11,UVN-1A-1A3-22E-4F11,UVN-1A-1A3-22E-4M-11,UVN-1A-1A4-15-4-11,UVN-1A-1A4-15E-4M-11,UVN-1A-1A4-22-4-11,UVN-1A-1A4-22A-4-11,UVN-1A-1A4-22-46062B,UVN-1A-1A4-22E-4G-11,UVN-1A-1A4-22E-4M-11,UVN-1A-2A4-22S46162C,UVN-1A-2A4-37A-4-20,UVN-1A0A407AQ146063B,UVN-1A1A215E4ME6161C,UVN-1A1A215E4NE6168A,UVN-1A1A3154Q016063C,UVN-1A1A3154Q176063B,UVN-1A1A4154Q186063B
NACHI不二越齒輪泵IPH系列型號:
IPH-22B-3.5-6.5-11,IPH-22B-3.5-8-11,IPH-22B-5-5-11,IPH-22B-5-6.5-11,IPH-22B-5-8-11,IPH-22B-6.5-6.5-11,IPH-22B-6.5-8-11,IPH-23B-3.5-10-11,IPH-23B-3.5-13-11,IPH-23B-3.5-16-11,IPH-23B-5-10-11,IPH-23B-5-13-11,IPH-23B-5-16-11,IPH-23B-6.5-10-11,IPH-23B-6.5-13-11,IPH-23B-6.5-16-11,IPH-23B-8-10-11,IPH-23B-8-13-11,IPH-23B-8-16-11,IPH-2A(B)-3.5-11,IPH-2A(B)-5-11,IPH-2A(B)-6.5-11,IPH-2A(B)-8-11,IPH-2A-3.5-11,IPH-2A-5-11,IPH-2A-6.5-11,IPH-2A-8-11,IPH-2B-3.5-11,IPH-2B-5-11,IPH-2B-6.5-11,IPH-2B-8-11,IPH-3A(B)-10-20,IPH-3A(B)-13-20,IPH-3A(B)-16-20,IPH-3A-10-20,IPH-3A-13-20,IPH-3A-16-20,IPH-3B-10-20,IPH-3B-13-20,IPH-3B-16-20,IPH-4A(B)-20-20,IPH-4A(B)-25-20,IPH-4A(B)-32-20,IPH-4A-20-20,IPH-4A-25-20,IPH-4A-32-20,IPH-4B-20-20,IPH-4B-25-20,IPH-4B-32-20,IPH-55B-40-40-11,IPH-55B-40-50-11,IPH-55B-40-64-11,IPH-55B-50-50-11,IPH-55B-50-64-11,IPH-55B-64-64-11,IPH-56B-40-100-11,IPH-56B-40-125-11,IPH-56B-40-80-11,IPH-56B-50-100-11,IPH-56B-50-125-11,IPH-56B-50-80-11,IPH-56B-64-100-11,IPH-56B-64-125-11,IPH-56B-64-80-11,IPH-5A(B)-40-21(11),IPH-5A(B)-50-21(11),IPH-5A(B)-64-21(11),IPH-5A-40-11,IPH-5A-40-21,IPH-5A-50-21,IPH-5A-64-11,IPH-5A-64-21,IPH-5B-40-11,IPH-5B-40-21,IPH-5B-50-11,IPH-5B-50-21,IPH-5B-64-11,IPH-5B-64-21,IPH-66B-100-100-11,IPH-66B-100-125-11,IPH-66B-125-125-11,IPH-66B-80-100-11,IPH-66B-80-125-11,IPH-6A(B)-100-21(11),IPH-6A(B)-125-21(11),IPH-6A(B)-80-21(11),IPH-6A-100-11,IPH-6A-100-21,IPH-6A-125-21,IPH-6A-80-21,IPH-6B-100-21,IPH-6B-125-21,IPH-6B-80-21,IPH-8-8-11

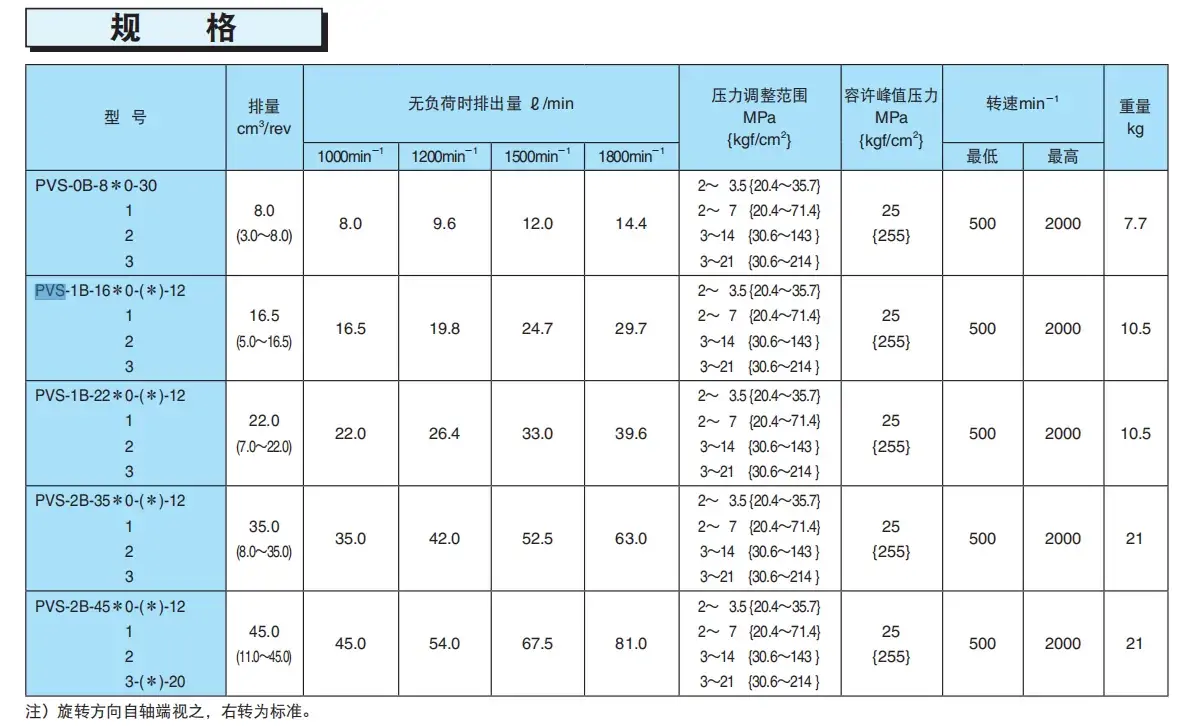

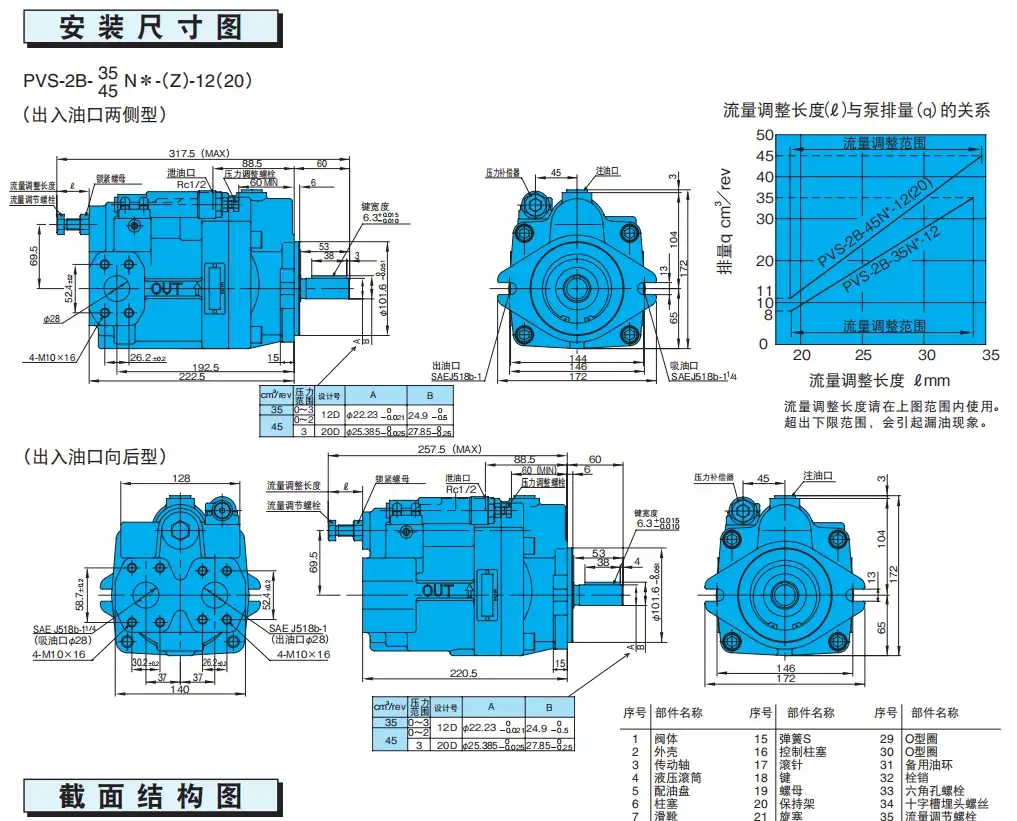

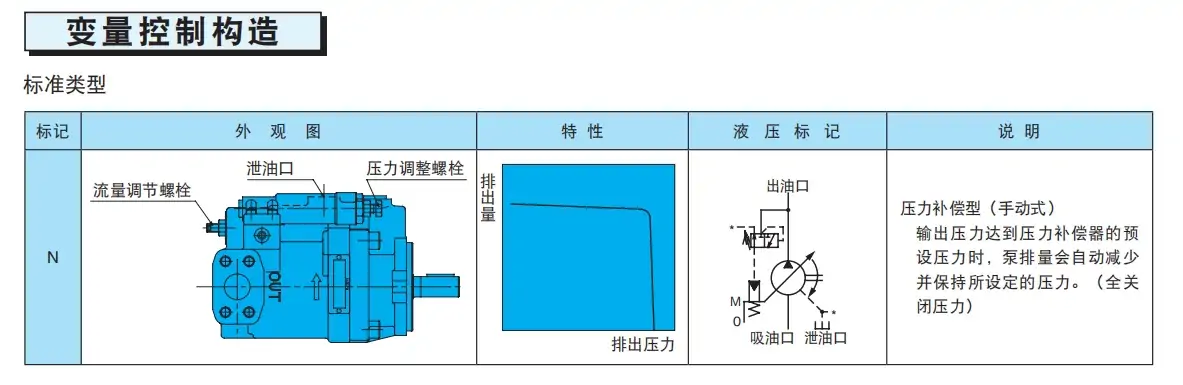

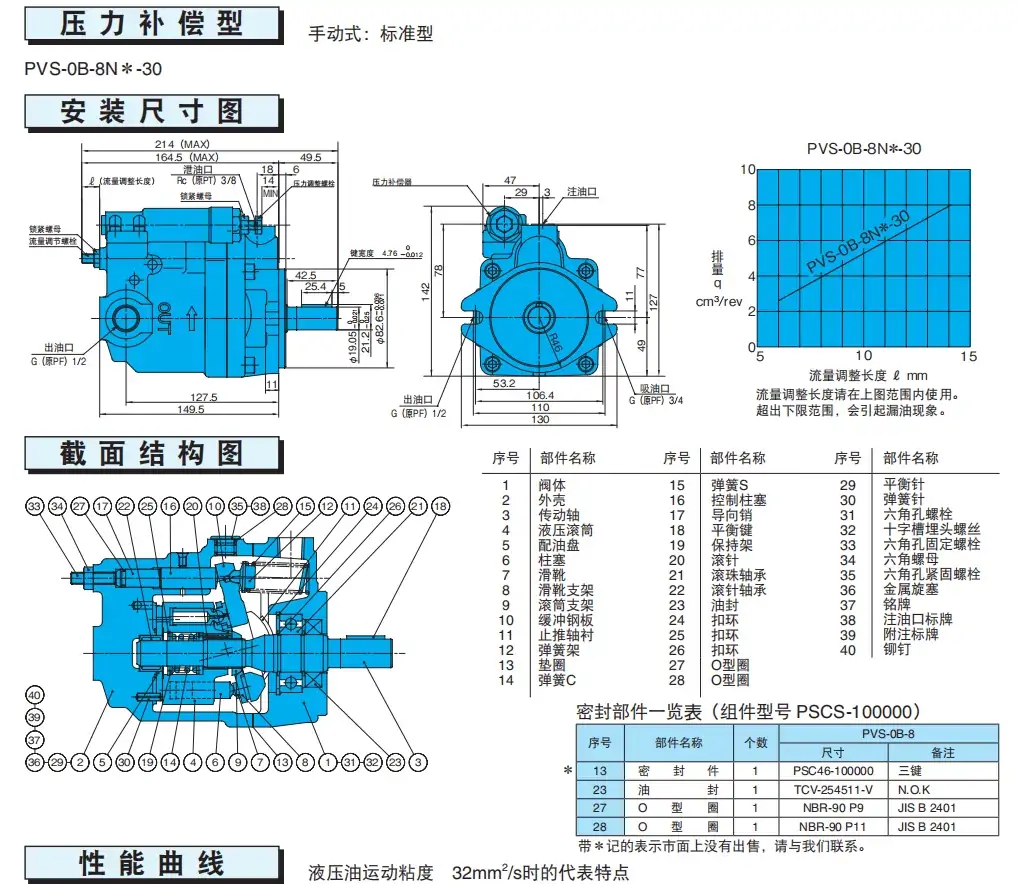

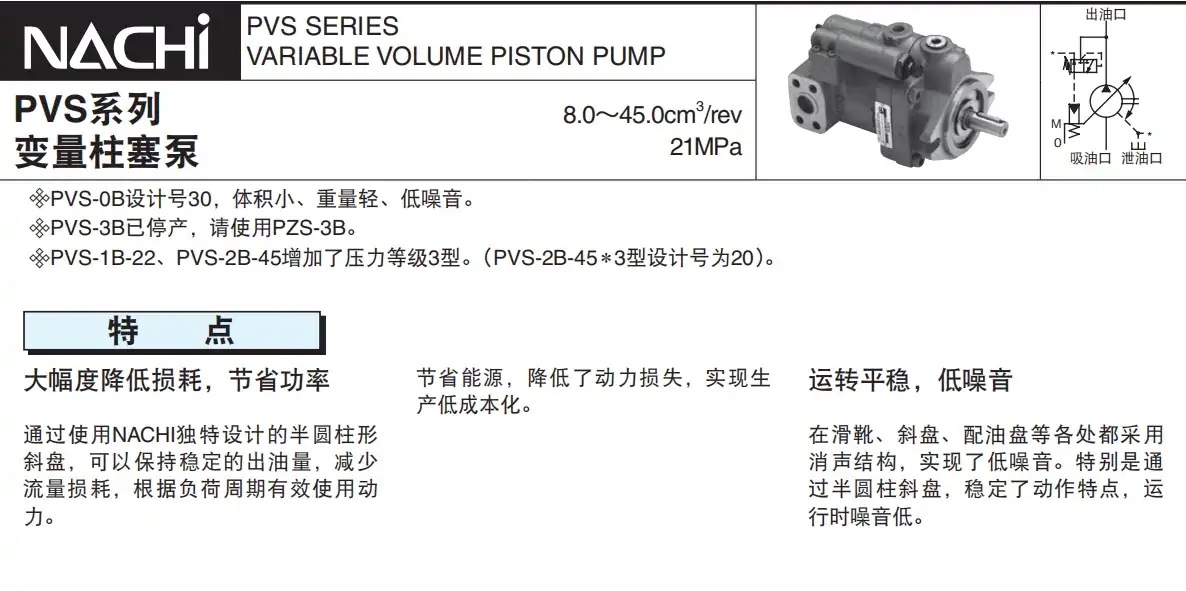

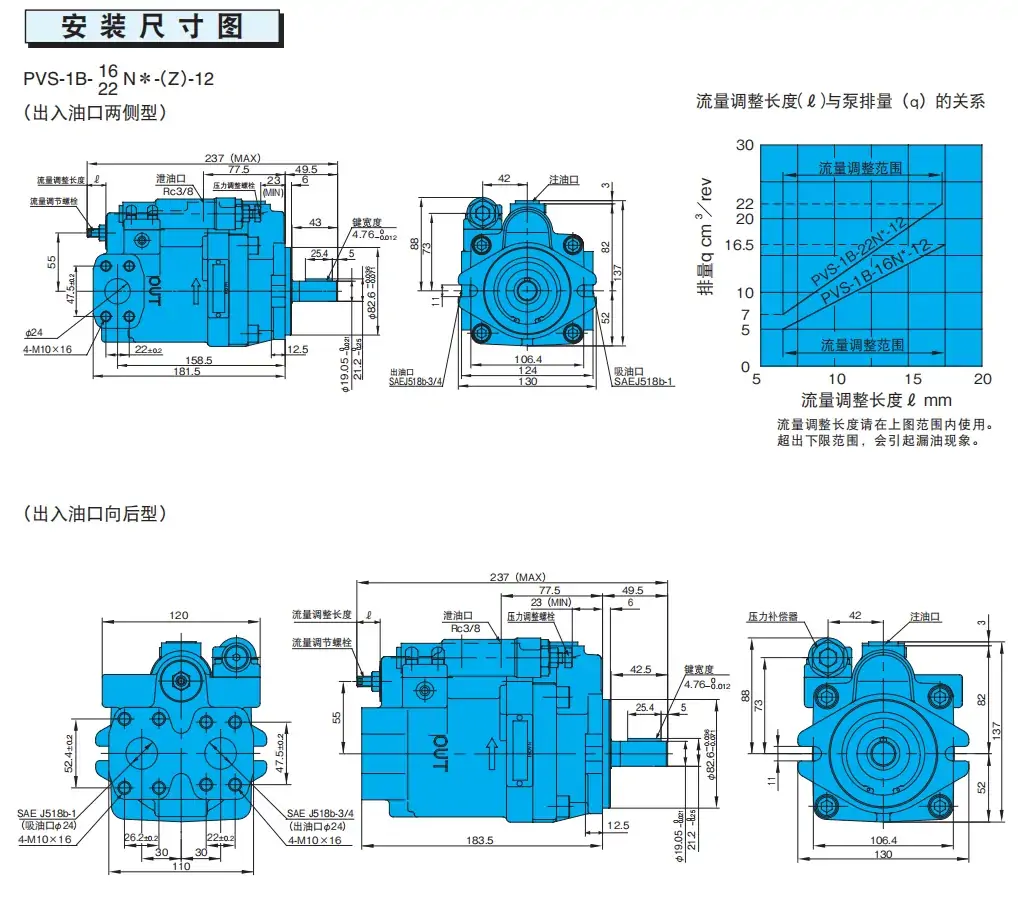

不二越PVS系列柱塞泵型號:
PVS-0B-8N0-30,PVS-0B-8N1-30,PVS-0B-8N2-30,PVS-0B-8N3-30,PVS-0B-8P3-30,PVS-1A-16N1-12,PVS-1B-16N0-12,PVS-1B-16N1-12,PVS-1B-16N1-Z-12,PVS-1B-16N2-12,PVS-1B-16N2-Z-12,PVS-1B-16N3-Z-12,PVS-1B-22N0-12,PVS-1B-22N1-12,PVS-1B-16N3-12,PVS-1B-22N2-12,PVS-1B-22N3-12,PVS-2B-35N0-12,PVS-2B-35N1-12,PVS-2B-35N2-12,PVS-2B-35N3-12,PVS-2B-45N0-12,PVS-2B-45N1-12,PVS-2B-45N2-12,PVS-2B-45N3-20
SS-G01-A3X 是直動式濕式電磁換向閥(二位四通),屬于ISO 4401-03(G01) 規格,高壓小流量、低噪長壽命,用于液壓回路方向切換。
一、型號釋義(通用編碼)
- SS:系列代號(濕式電磁換向閥)
- G01:規格(安裝面 ISO 4401-03,通徑 1/8")
- A3X:閥芯機能(二位四通,彈簧復位,A、B、P、T 全通)
二、核心技術參數
| 參數項 | 規格值 | 說明 |
| 結構類型 | 直動式、濕式電磁鐵 | 閥芯 2 位 4 通,彈簧復位 |
| 安裝面 | ISO 4401-03 / JIS D-03 | 標準 6 孔安裝,疊加式 |
| 通徑 | 1/8"(G1/8) | 適配流量≤50 L/min |
| 最高壓力 | 31.5 MPa(P/A/B) | T 口允許背壓 16 MPa |
| 額定流量 | 50 L/min(ΔP=0.5MPa) | 壓力損失小 |
| 線圈電壓 | DC24V / AC110/220V | 標準 IP65 防護,濕式低噪 |
| 介質 | HM 液壓油,粘度 15–300 mm2/s | 溫度 - 20~70℃ |
| 切換時間 | ≤30 ms(DC24V) | 響應快,適合高頻動作 |
| 重量 | ≈0.45 kg | 緊湊型,可多聯疊加 |
三、A3X 閥芯機能(二位四通)
- 常態(斷電):P→A、B→T;A 口通壓力,B 口回油。
- 通電(勵磁):P→B、A→T;B 口通壓力,A 口回油。
- 特點:全通無封閉,換向平穩、沖擊小,適合雙作用缸控制。
四、工作原理與性能特點
1. 濕式電磁鐵核心優勢
- 長壽命:可動鐵芯浸油潤滑,無干摩擦,壽命≥1000 萬次。
- 低噪音:油液緩沖,換向噪聲≤55 dB (A),遠低于干式閥。
- 低功耗:DC24V 線圈功耗≤25W,節能,發熱小。
2. 高壓可靠設計
- 流體反力補償:高壓下閥芯換向力穩定,無卡滯。
- 密封可靠:耐高壓橡膠密封,內泄漏≤0.1 mL/min(21MPa)。
- 疊加兼容:可與G01 規格疊加閥(溢流、節流、單向閥)組合,系統緊湊。
五、典型應用
- 注塑機:小型缸(頂針、射膠、鎖模輔助回路)。
- 液壓站:高壓小流量方向控制(≤50 L/min)。
- 工程機械:先導控制回路、小型執行器切換。
- 自動化設備:高頻換向、低噪場景(如機床、壓鑄機)。
六、選型與匹配要點
- 壓力:工作壓力≤25 MPa,避免長期滿壓(31.5MPa 為峰值)。
- 流量:≤50 L/min,超流量會導致壓力損失過大、發熱。
- 線圈:DC24V 適合高頻(≤10 次 / 秒);AC 適合低頻、長時通電。
- 安裝:水平安裝,疊加閥組需對中,避免閥芯偏磨。
本文由蘇州逐利機電整理發布,如需轉載請瀏覽來源及出處,原文地址:http://www.gbyjy.cn/yyyb/849.html
