VP 系列葉片泵（通常指 限壓式變量葉片泵）是工業液壓中最常用的低壓變量泵，核心是 **“低壓大流量、高壓自動減流”，主打節能、低噪、穩定 **。
一、基本類型與定位
- 全稱：VP 型 限壓式變量葉片泵（內反饋式）
- 壓力等級：最高 7 MPa（70 bar）
- 屬性：變量泵（可自動隨壓力調流量）
- 常見品牌：YUKEN 油研、臺灣 CML / KCL、Waych等
- 用途：機床、注塑機、液壓站、輕工機械、自動化設備
二、核心結構（單泵）
- 轉子 + 葉片
- 定子
- 變量機構（核心）
- 配油盤、泵體、調壓螺釘
- 進出油口 + 泄油口
三、工作原理（限壓變量）
- 低壓階段（P < 調定壓力）
- 升壓階段（P 達到調定值）
- 高壓截流階段（P ≥ 調定壓力）
- 一句話特性：低壓快進、高壓慢進 / 保壓，自動匹配負載功率。

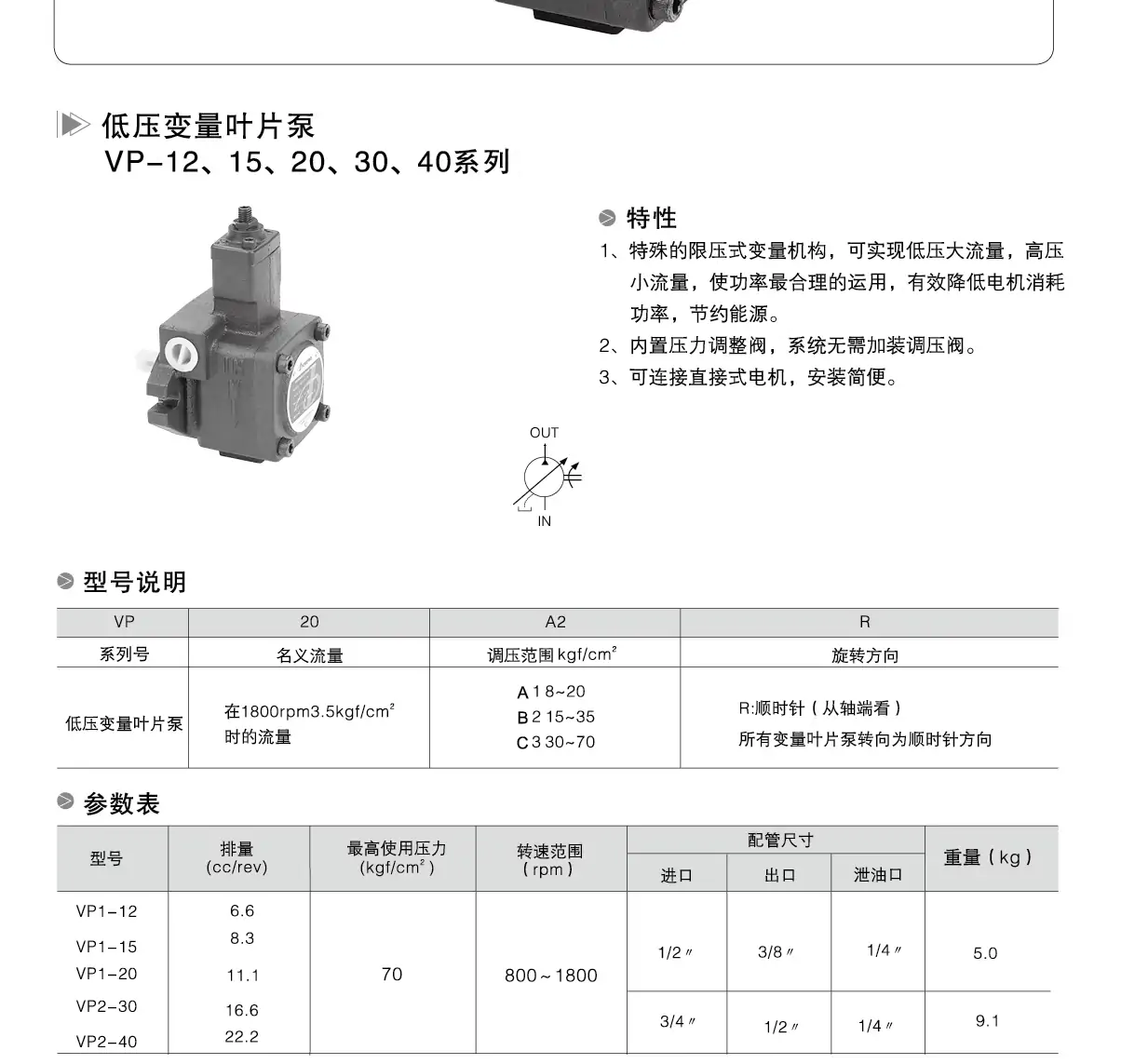

四、型號含義
典型：VP-20-FA3
- VP：系列（變量葉片泵）
- 20：排量規格（08 / 12 / 15 / 20 / 30 / 40）
- F：安裝形式（F = 法蘭）
- A3：壓力等級
- 雙聯泵：VP-20-20 / VP-30-30 / VP-40-40
- 雙泵同軸、可同時供兩路或合流
五、主要技術參數（常用單泵）
表格
| 型號 | 排量 cc/rev | 流量 L/min@1800rpm | 最高壓力 MPa | 轉速范圍 rpm | 驅動功率 KW@7MPa |
|---|---|---|---|---|---|
| VP-08 | ~4.4 | ~8 | 7 | 800–1800 | 1.5 |
| VP-12 | ~6.7 | ~12 | 7 | 800–1800 | 2.2 |
| VP-15 | ~8.3 | ~15 | 7 | 800–1800 | 2.2 |
| VP-20 | ~11.1 | ~20 | 7 | 800–1800 | 3.0 |
| VP-30 | ~16.7 | ~30 | 7 | 800–1800 | 4.0 |
| VP-40 | ~22.2 | ~40 | 7 | 800–1800 | 5.5 |
- 旋轉方向：** 順時針（軸端視）** 為標準
- 油液：ISO VG32 / VG46 抗磨液壓油
六、VP 泵五大優點
- 節能顯著
- 噪音低、運轉平穩
- 結構緊湊、易安裝
- 自帶調壓
- 維護簡單
七、典型應用場景
- 機床液壓系統：快進 — 工進 — 快退（低壓快、高壓慢）
- 注塑機 / 壓鑄機：鎖模高壓、射膠保壓節能
- 液壓站、打包機、皮革機械、輕工機械
- 需要 “恒壓 + 節能” 的中低壓系統

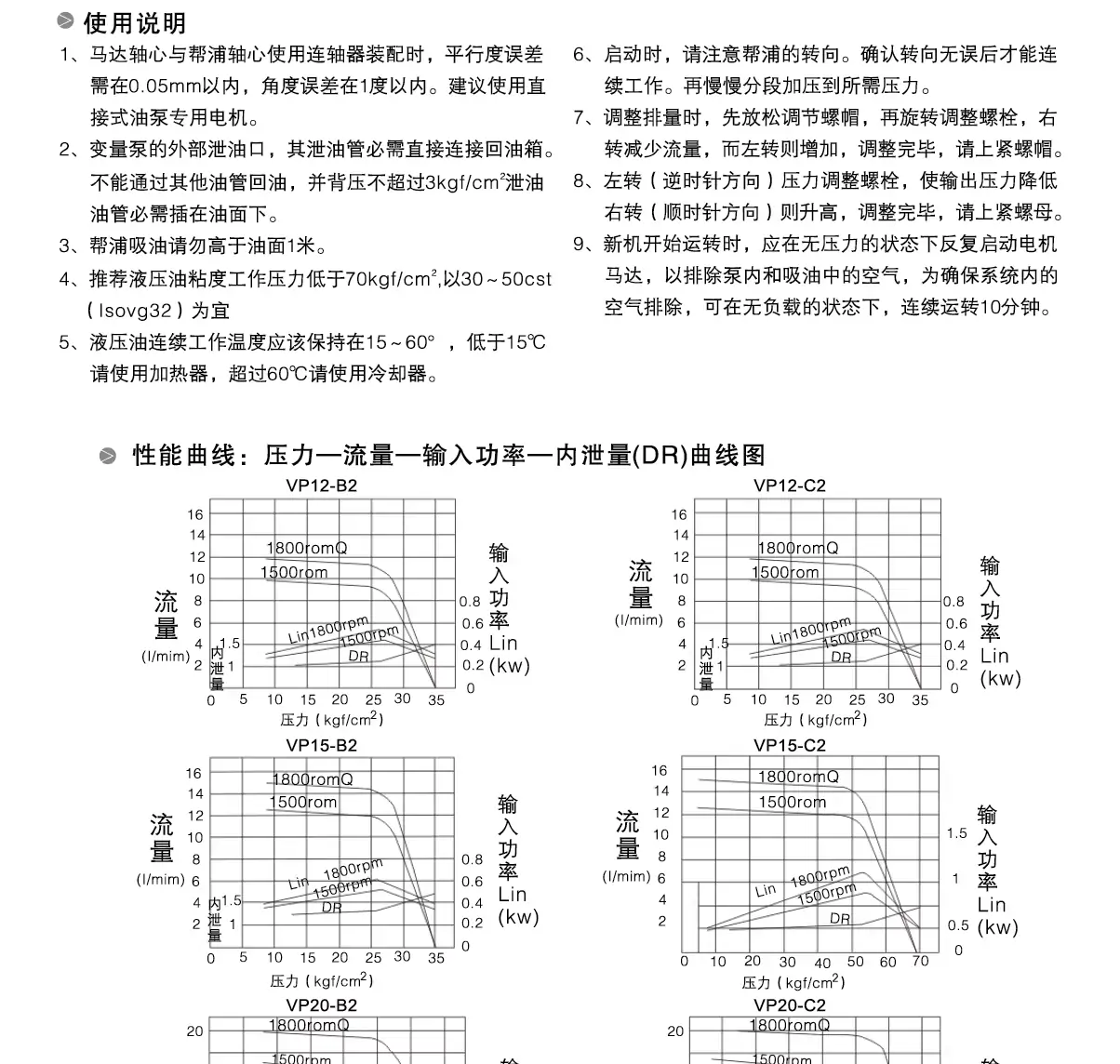

八、選型與使用要點
- 按流量選型號（VP-08/12/15/20/30/40）
- 壓力等級常用 A3（5–7 MPa）
- 必須設泄油口（單獨回油）
- 轉向不能反（反轉會吸不上油、葉片磨損）
- 油溫 15–60℃，保持油液清潔
九、VP 與定量葉片泵（如 VQ、SQP）簡單區別
- VP（變量）：流量隨壓力變、節能、適合快慢速 + 保壓
- 定量泵：流量固定、需配閥調速、適合恒速系統
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.gbyjy.cn/yyyb/722.html
