VP-SF 是臺灣 / 日系標準的 低壓變量葉片泵（常見品牌：油研 YUKEN、峰昌 WINMOST、全懋 CML 等），主打 7MPa（70bar）級、自動壓力補償、低噪節能、結構緊湊，是機床、注塑機、鞋機、液壓站最常用的低壓變量泵。

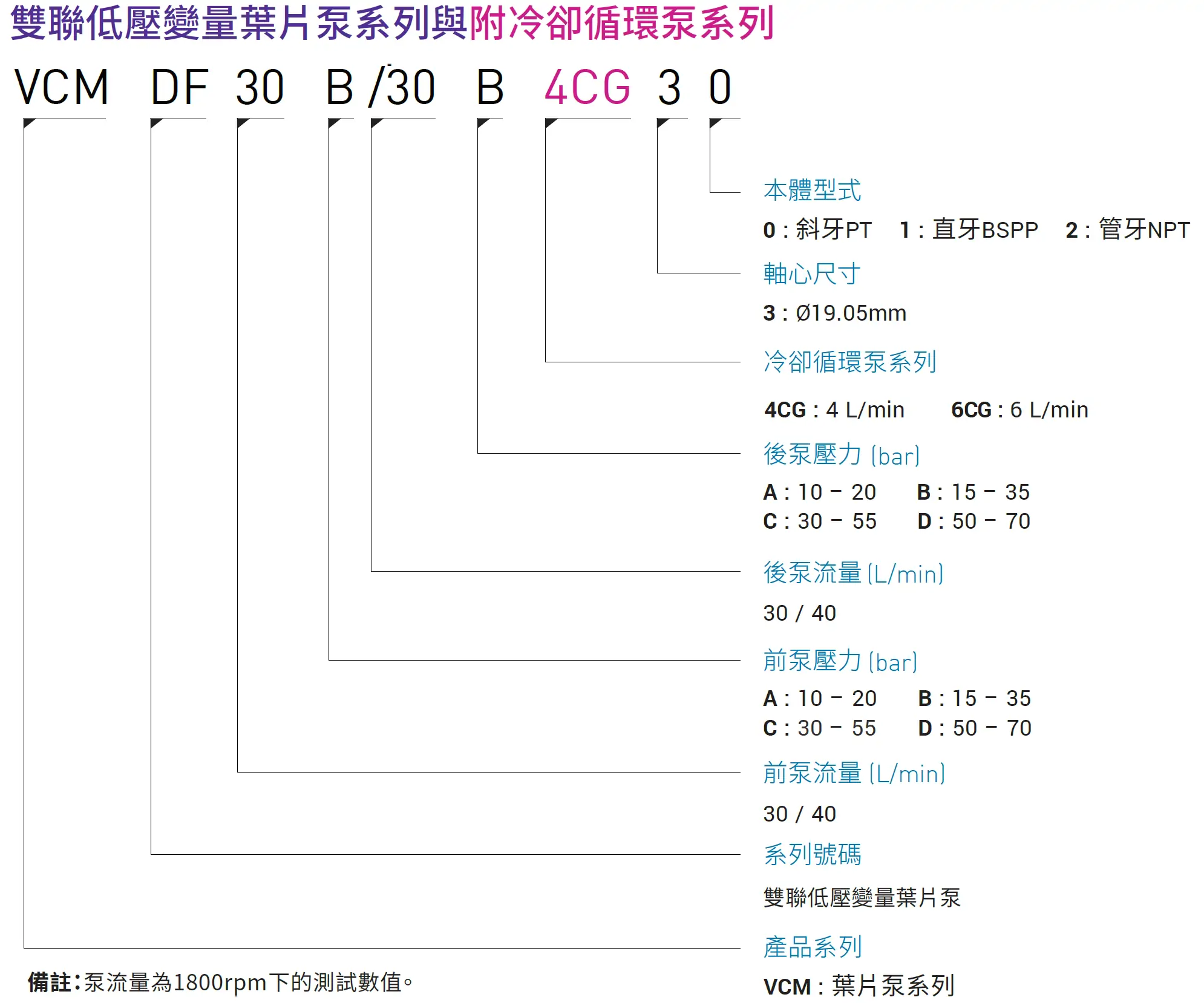

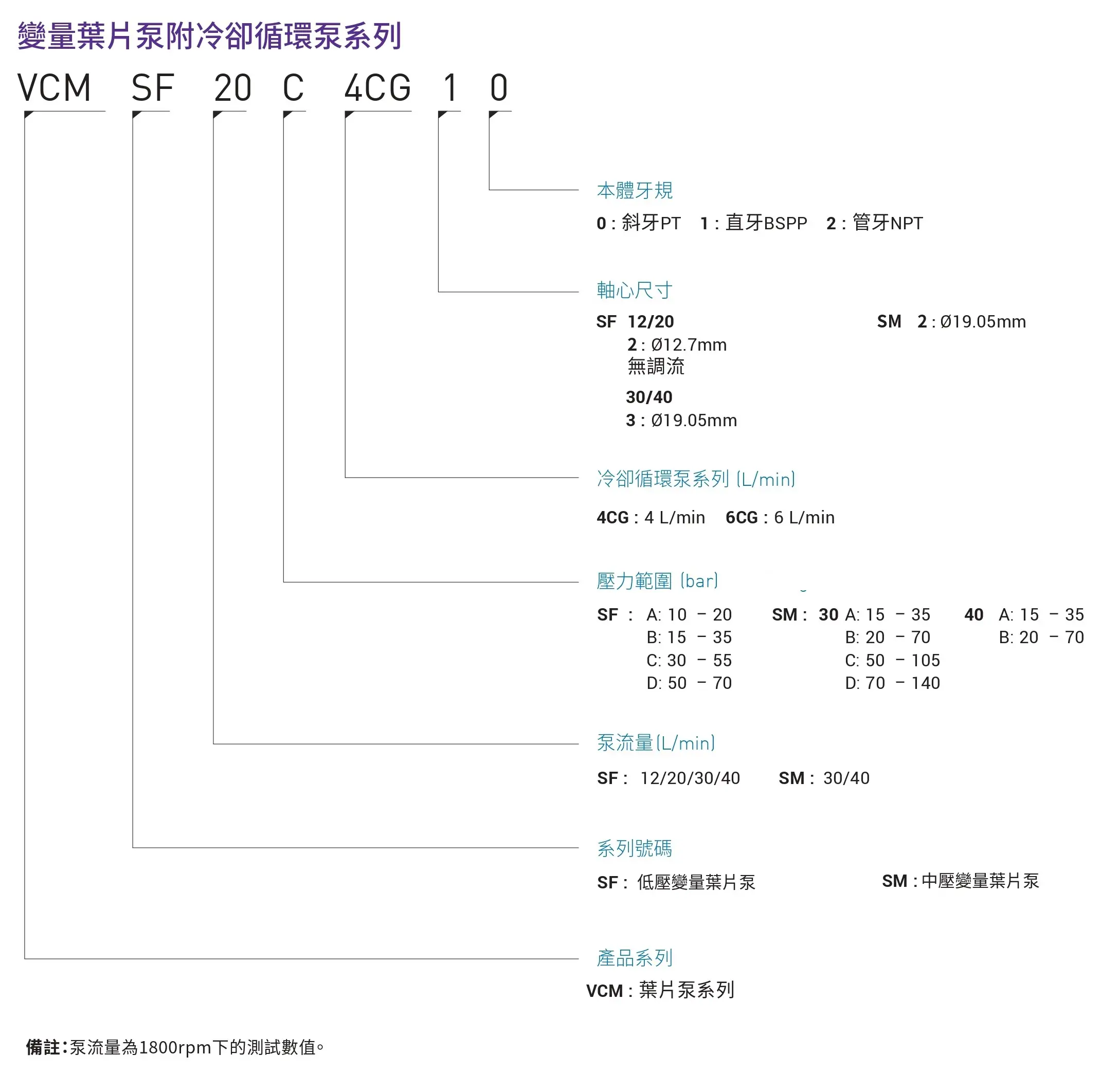

一、型號含義（以 VP-SF-20-D 為例）
- VP：變量葉片泵（Variable Vane Pump）
- SF：壓力補償型（自動變量）
- 20：規格代號（對應排量：12/20/30/40）
- D：壓力等級（A/B/C/D/E）
- R/L：轉向（軸視：R = 順時針，L = 逆時針）
二、結構與工作原理
核心結構
- 轉子 + 葉片 + 定子（圓形內孔）
- 轉子與定子偏心安裝
- 壓力補償閥 + 調壓彈簧
- 浮動配油盤（軸向補償）
- 內置調壓螺釘（可當溢流閥用）
- 工作過程
- 旋轉 → 葉片離心甩出 → 吸油腔容積增大 → 吸油
- 葉片帶油轉到壓油區 → 容積減小 → 壓油
- 變量原理：

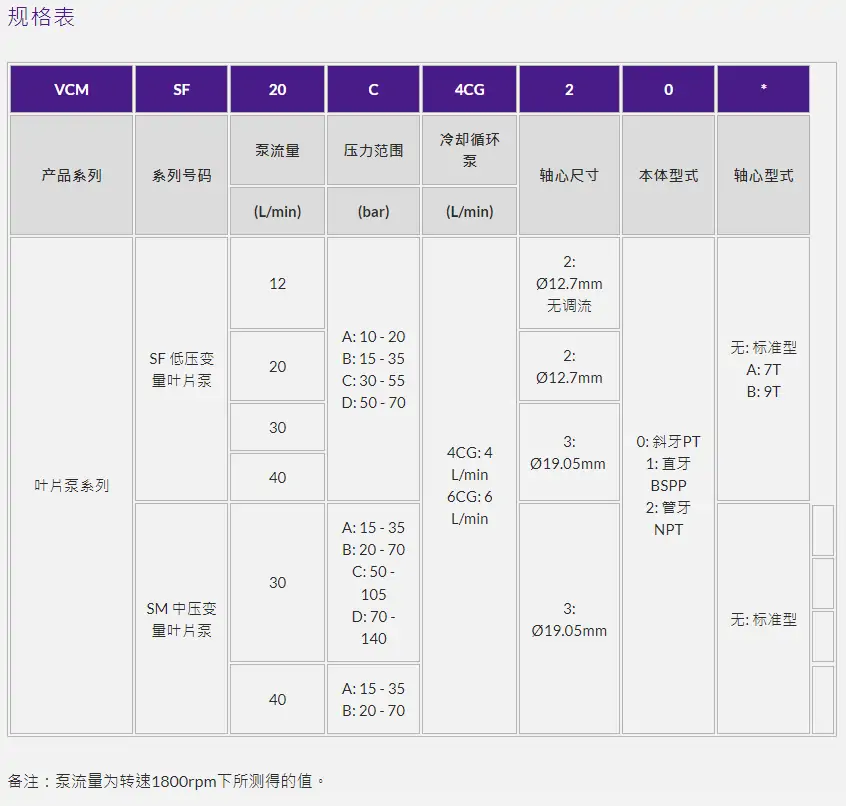

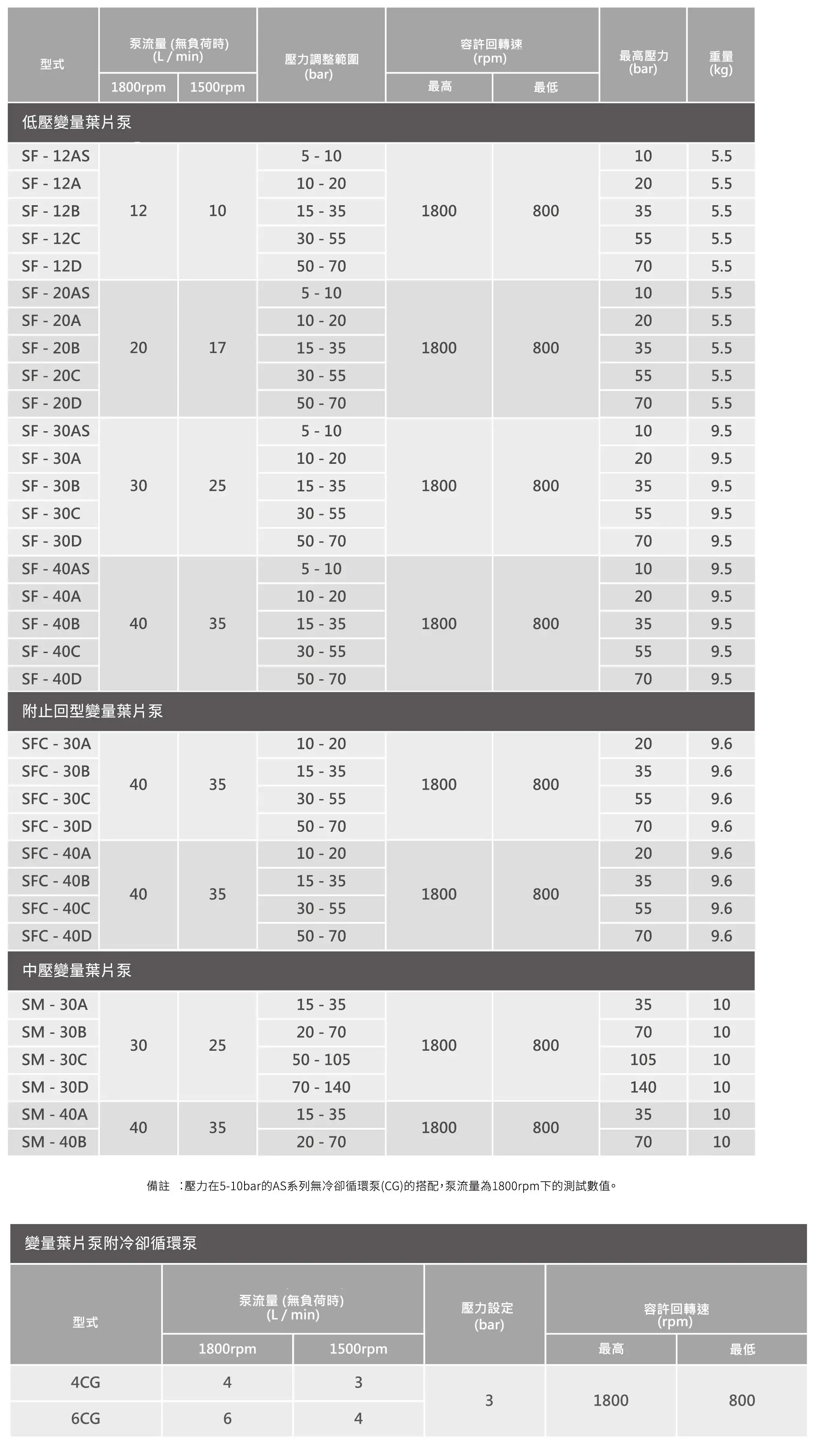

三、核心參數（通用標準）
表格
| 型號 | 公稱排量 (cc/rev) | 額定壓力 (MPa) | 最高壓力 (MPa) | 轉速范圍 (rpm) | 流量 (L/min@1500rpm) |
|---|---|---|---|---|---|
| VP-SF-12 | 12 | 7.0 | 7.5 | 600–1800 | 18 |
| VP-SF-20 | 20 | 7.0 | 7.5 | 600–1800 | 30 |
| VP-SF-30 | 30 | 7.0 | 7.5 | 600–1800 | 45 |
| VP-SF-40 | 40 | 7.0 | 7.5 | 600–1800 | 60 關鍵特性 |
- 自動壓力補償：壓力達設定值后，流量最小化，省電、低發熱
- 內置調壓閥：可直接設定系統壓力，省去外置溢流閥
- 低噪平穩：雙葉片 / 圓弧葉片設計，振動小、噪音低
- 強自吸：允許較高吸油阻力，適合直接電機連接
- 效率高：容積效率 ≥92%，溫升低
四、調節方法（現場常用）
- 壓力調節
- 流量（排量）調節
五、VP-SF vs 定量葉片泵 vs 齒輪泵
表格
| 特性 | VP-SF 變量葉片泵 | 定量葉片泵 | 外嚙合齒輪泵 (EGC) |
|---|---|---|---|
| 壓力 | 7MPa（可調） | 7–14MPa | 21–25MPa |
| 流量 | 自動變量（節能） | 固定 | 固定 |
| 噪音 | 極低 | 低 | 中 |
| 脈動 | 低 | 低 | 中 |
| 效率 | 高（負載敏感） | 中 | 中 |
| 成本 | 中 | 低 | 低 |
| 適用 | 機床、節能系統 | 一般液壓站 | 中高壓設備 |
六、典型應用
- 金屬切削機床：車床、銑床、磨床（低壓、低噪、節能）
- 注塑機 / 鞋機：低壓鎖模、頂針、調模系統
- 液壓站 / 自動化設備：保壓、節能、小功率系統
- 工作母機：工作臺液壓、夾具、潤滑系統
- 替代場景：替換定量泵 + 溢流閥，節能 30%+
七、使用與維護要點
- 液壓油：ISO VG32（40℃粘度 30–50cSt）
- 油溫：15–65℃
- 泄油管：必須直接回油箱，背壓＜0.3bar
- 吸油：建議裝 100μm 過濾器，避免吸空
- 安裝：軸對中誤差＜0.02mm，避免懸臂負載
- 壽命：正常維護可達 8000–12000 小時
八、總結
VP-SF 是低壓變量葉片泵的工業標準：7MPa、自動壓力補償、內置調壓、低噪節能、結構緊湊。
適合 機床、注塑機、鞋機、小型節能液壓站，是定量泵的高效節能替代品。
