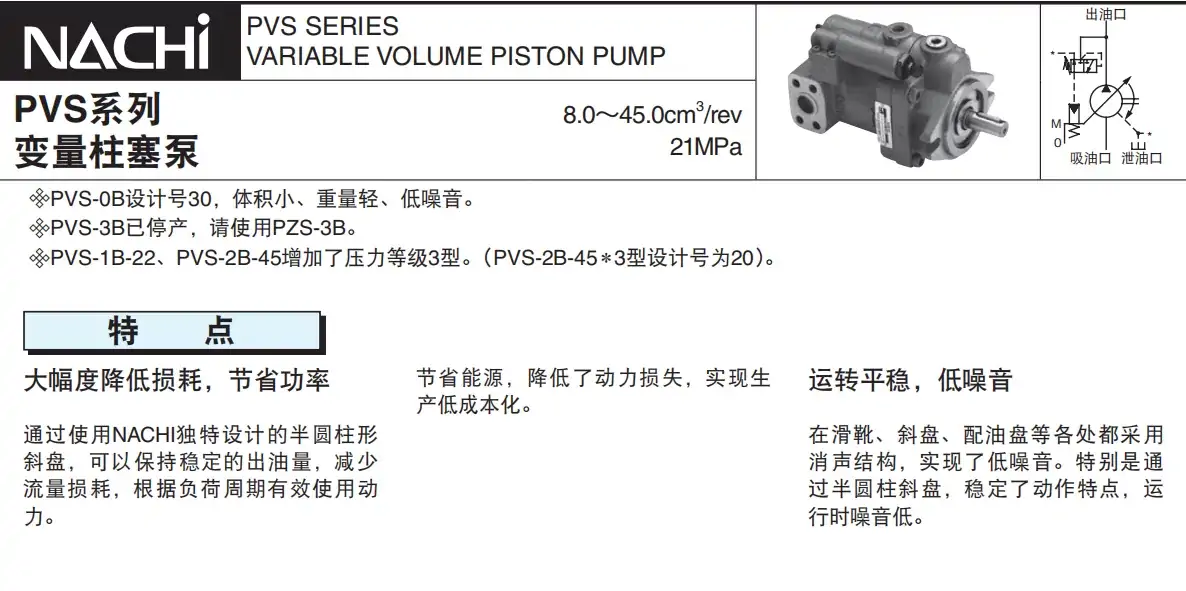

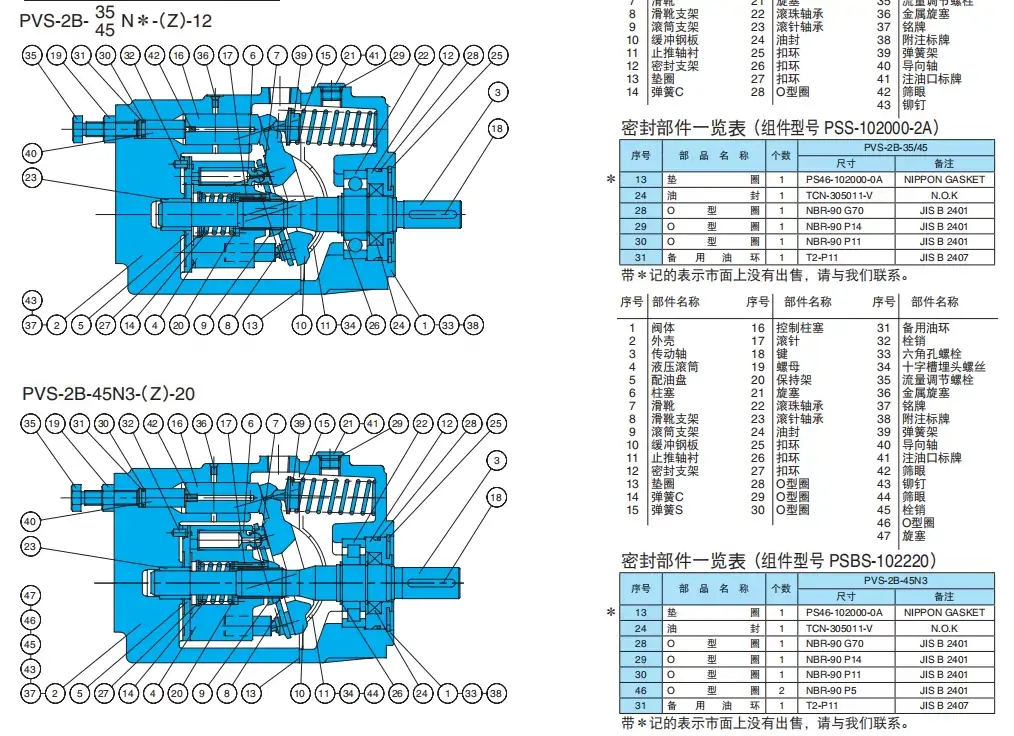

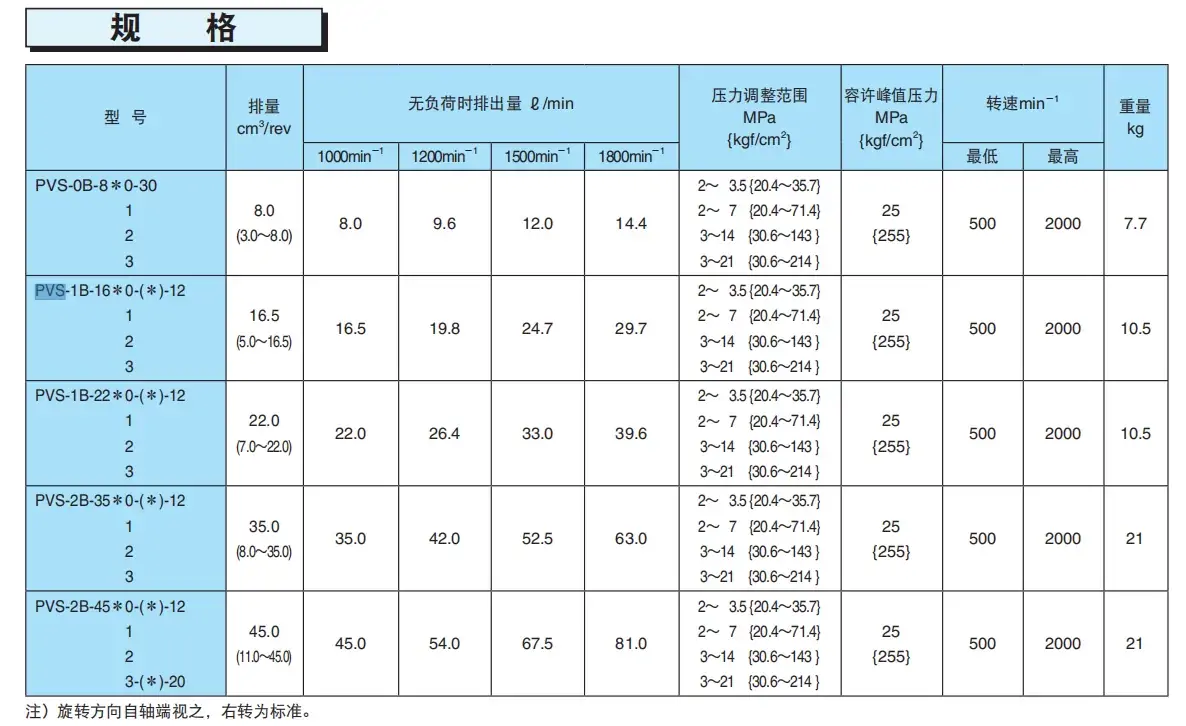

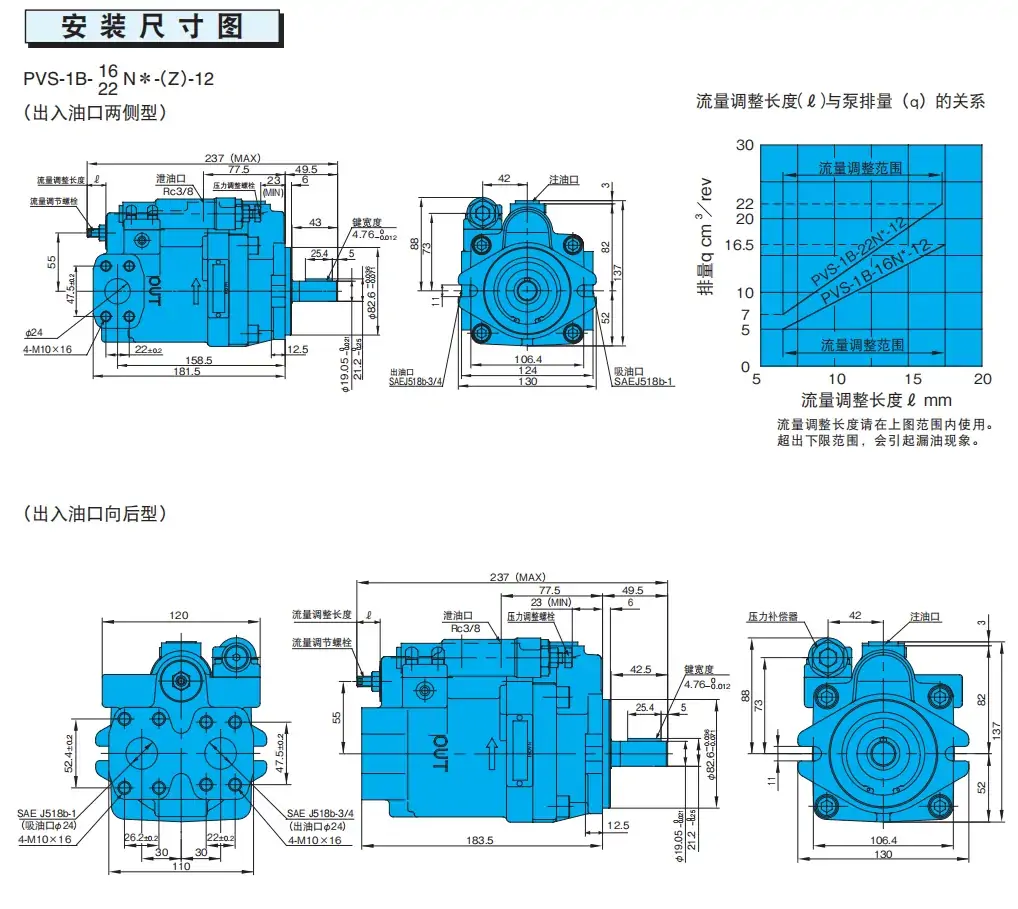

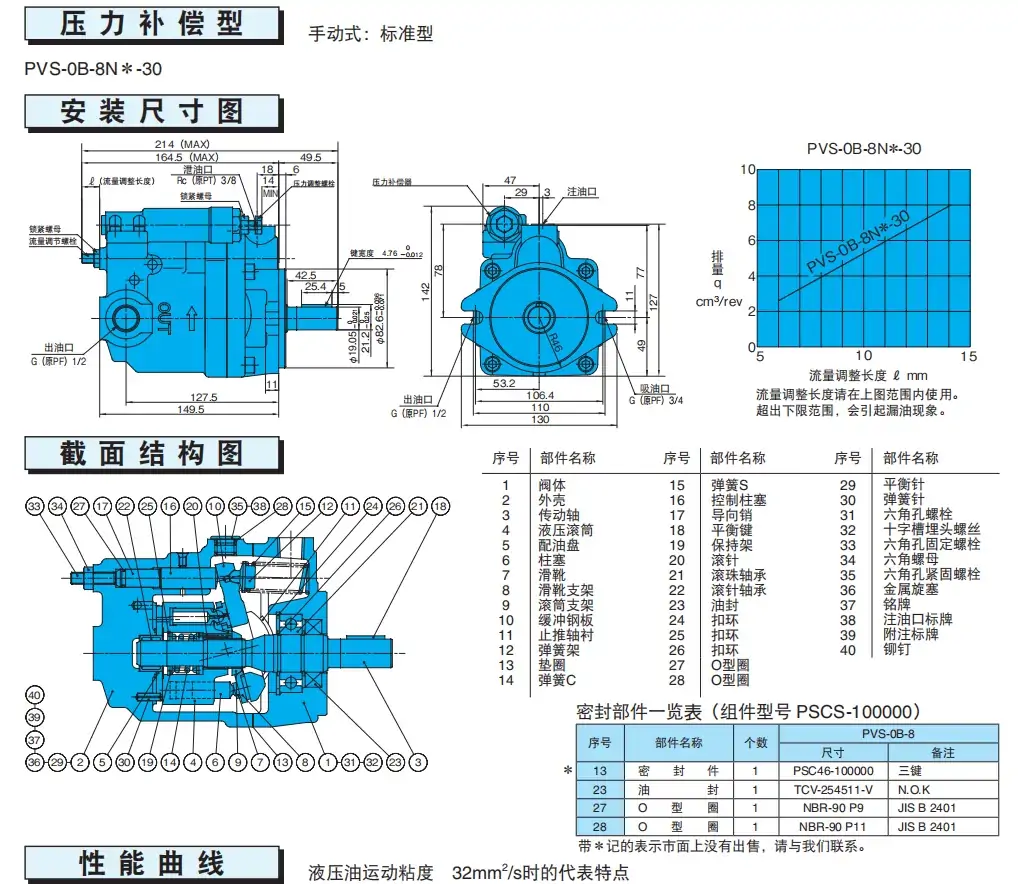

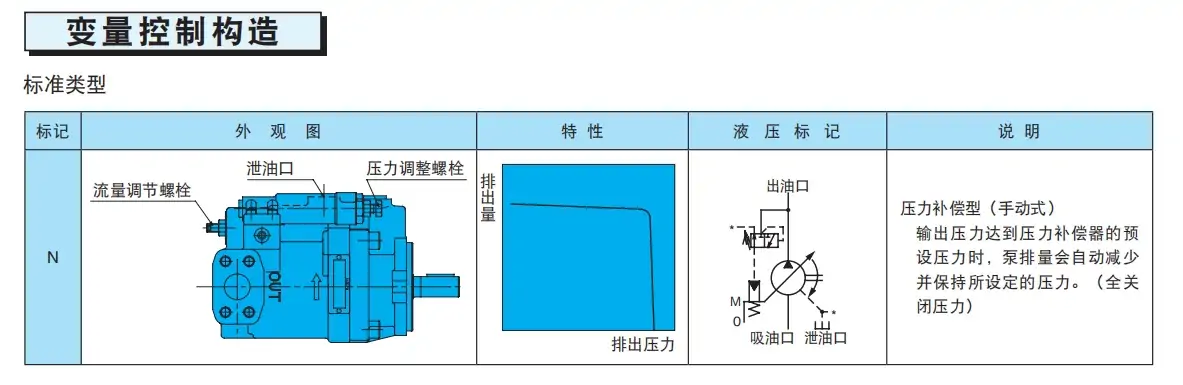

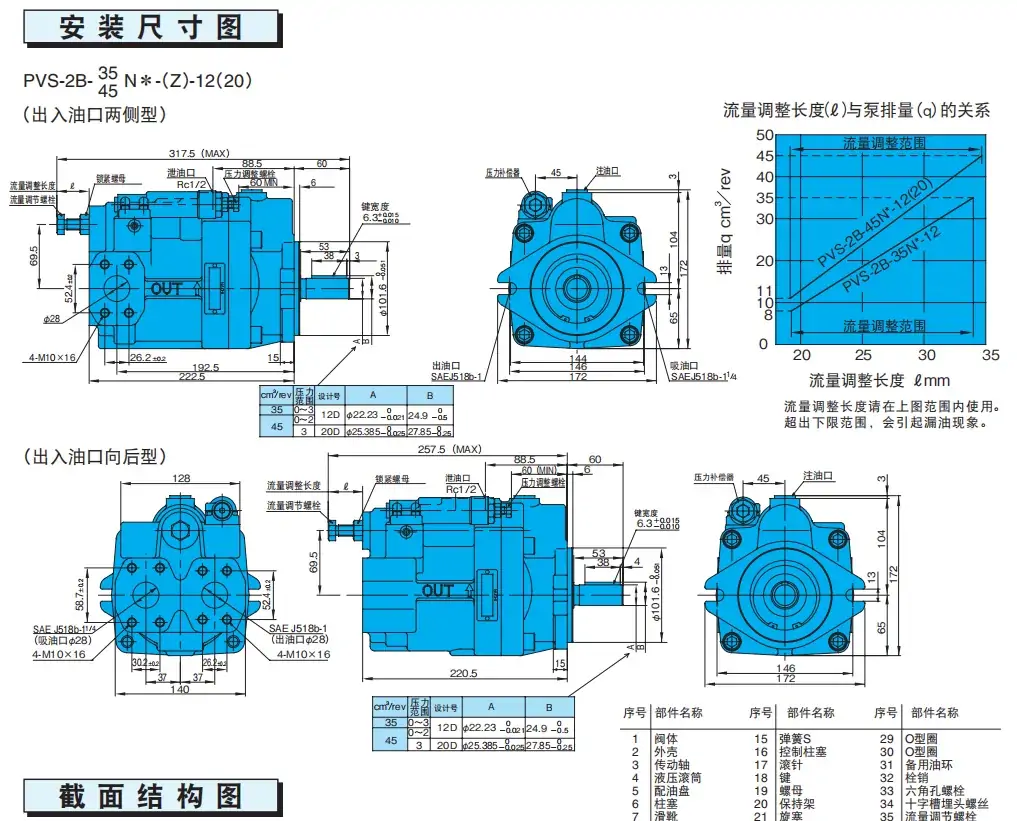

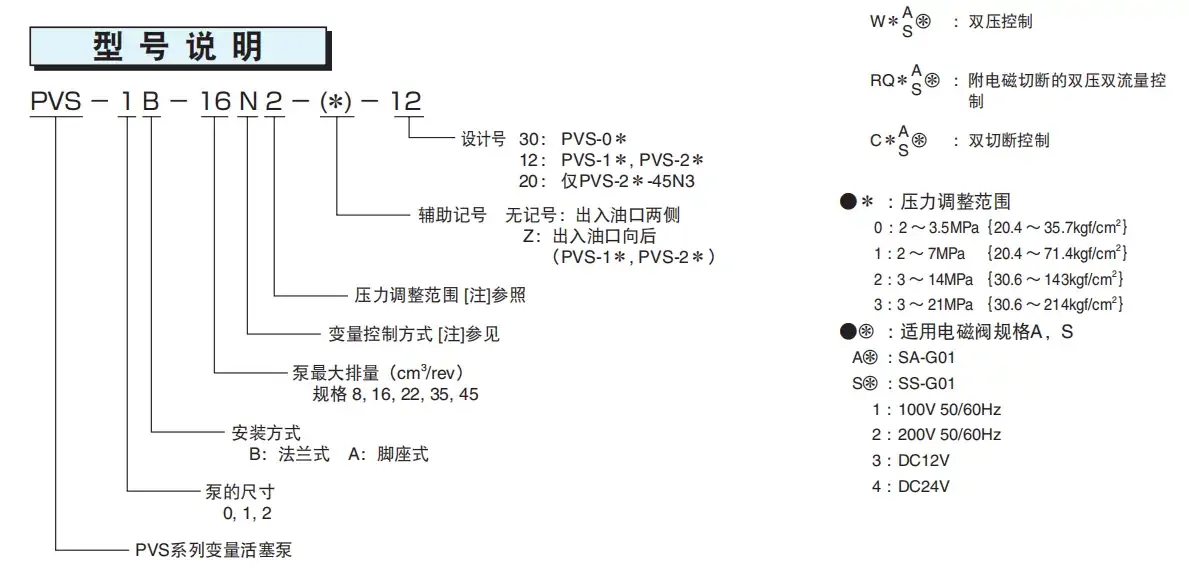

不二越PVS系列柱塞泵型號：
PVS-0B-8N0-30，PVS-0B-8N1-30，PVS-0B-8N2-30，PVS-0B-8N3-30，PVS-0B-8P3-30，PVS-1A-16N1-12，PVS-1B-16N0-12，PVS-1B-16N1-12，PVS-1B-16N1-Z-12，PVS-1B-16N2-12，PVS-1B-16N2-Z-12，PVS-1B-16N3-Z-12，PVS-1B-22N0-12，PVS-1B-22N1-12，PVS-1B-16N3-12，PVS-1B-22N2-12，PVS-1B-22N3-12，PVS-2B-35N0-12，PVS-2B-35N1-12，PVS-2B-35N2-12，PVS-2B-35N3-12，PVS-2B-45N0-12，PVS-2B-45N1-12，PVS-2B-45N2-12，PVS-2B-45N3-20
CFR-G03 是疊加式單向節流閥，屬于流量控制閥，集成節流 + 單向功能，正向節流調速、反向單向通流，廣泛用于機床、自動化液壓回路的執行元件速度控制。
一、型號釋義（通用編碼）
- CFR：系列代號 → 單向節流閥（Check + Flow Regulator）
- G：連接方式 → G = 法蘭 / 墊片式疊加安裝
- 03：通徑規格 → 03=3/8" 通徑（公稱通徑 10mm）
二、核心技術參數
| 參數項 | 數值 | 說明 |
| 結構 | 疊加式、節流 + 單向一體 | 集成設計，節省安裝空間 |
| 公稱通徑 | 10mm（3/8"） | 03 規格標準通徑 |
| 最大流量 | 40 L/min | 適配中小流量回路 |
| 最高工作壓力 | 21 MPa（210 bar） | 中高壓系統通用 |
| 節流調節范圍 | 0～40 L/min | 旋鈕手動無級調速 |
| 單向開啟壓力 | ≈0.05 MPa | 反向通流阻力小 |
| 閥體材質 | 灰鑄鐵 | 強度高、穩定性好 |
| 重量 | ≈1.7 kg | 輕量化、疊加適配性強 |
| 油溫范圍 | -20～70 ℃ | 適配 32#/46# 抗磨液壓油 |
三、工作原理（節流 + 單向復合）
- 正向流動（P→A）：節流調速 油液從進油口 P 流入，經可調節流口（針閥結構）節流后從 A 口流出；旋轉調節旋鈕可改變節流口開度，無級控制流量大小，從而調節執行元件（油缸 / 馬達）的運動速度。
- 反向流動（A→P）：單向通流 油液從 A 口回流時，單向閥閥芯被頂開，節流口短路，油液無節流、低阻力直接回油，不影響反向動作速度，實現正向調速、反向快回。
- 壓力平衡設計 節流閥芯采用壓力平衡結構，高壓下調節扭矩小，操作輕便、調速平穩，負載變化時流量穩定性好。
四、性能特點
- 疊加式安裝：可直接疊加在換向閥、溢流閥等閥塊之間，無需單獨管路、集成度高、泄漏點少。
- 節流單向一體：正向精準調速、反向無阻力通流，一個閥實現兩種功能，簡化回路設計。
- 調速平穩低噪：精密針閥節流 + 壓力平衡，流量調節順滑、負載變化影響小、噪音低。
- 中高壓適配：最高 21MPa 耐壓，適用多數工業液壓系統，可靠性高。
- 維護簡便：旋鈕式調節、結構簡單，日常無需特殊維護，故障排查容易。
五、典型應用
- 數控機床：進給油缸、主軸馬達的速度調節，實現工進調速、快進快退。
- 液壓夾具：夾緊缸慢速夾緊、快速松開，精準控制夾緊速度與壓力。
- 自動化設備：升降臺、輸送機、旋轉機構的平穩調速，防止沖擊與抖動。
- 液壓系統：雙作用油缸回路，單向節流控制單方向速度，反向自由回油。
六、選型匹配要點
- 通徑：03=10mm，適配流量≤40L/min的回路，流量過大易導致節流損失大、發熱高。
- 壓力：最高 21MPa，匹配系統工作壓力≤21MPa，高壓場景優先選同系列高壓型。
- 安裝：G = 疊加式，需匹配同規格 03 通徑疊加閥塊，確保安裝面與油口對齊。
- 調節：手動旋鈕式，適合需現場手動調速的場景；遠程控制可選電磁比例型。
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.gbyjy.cn/yyf/856.html
