日本NACHI不二越電機組合油泵UVN-1A-1A3/A4-1.5/2.2/15-4-10/11
NACHI不二越PZ油泵：
PZ-2A-35-E1A-11，PZ-2A-35-E2A-11，PZ-2A-35-E3A-11，PZ-2A-45-E1A-11，PZ-2A-45-E2A-11，PZ-2A-45-E3A-11，PZ-2B-3.5-35E1A-11，PZ-2B-5-35E2A-11，PZ-2B-6.5-35E3A-11，PZ-2B-8-45E1A-11，PZ-2B-8-45E2A-11，PZ-3B-10-70E1A-11，PZ-3B-13-70E2A-11，PZ-3B-16-70E3A-11，PZ-4B-20-100E1A-11，PZ-4B-25-100E2A-11，PZ-4B-32-100E3A-11，PZ-5B-40-130E1A-11，PZ-5B-50-130E2A-11，PZ-5B-64-130E3A-11，PZ-6B-100-180E2A-20，PZ-6B-100-220E2A-20，PZ-6B-125-180E3A-20，PZ-6B-125-220E3A-20，PZ-6B-80-180E1A-20，PZ-6B-80-220E1A-20
NACHI不二越PZS油泵：
PZS-3A-180-N3-10，PZS-3A-100-N3-10，PZS-3A-100-N4-10，PZS-3A-130-N3-10，PZS-3A-130-N4-10，PZS-3A-180-N4-10，PZS-3A-220-N3-10，PZS-3A-220-N4-10，PZS-3A-70-N3-10，PZS-3A-70-N4-10，PZS-3B-100-N3-10，PZS-3B-100-N4-10，PZS-3B-130-N3-10，PZS-3B-130-N4-10，PZS-3B-180-N3-10，PZS-3B-180-N4-10，PZS-3B-220-N3-10，PZS-3B-220-N4-10，PZS-3B-70N1-10，PZS-3B-70N3-10，PZS-3B-70-N3-10，PZS-3B-70N4-10，PZS-3B-70-N4-10，PZS-4A-100N1-10，PZS-4A-100-N3-10，PZS-4A-100-N4-10，PZS-4A-130-N3-10，PZS-4A-130-N4-10，PZS-4A-180-N3-10，PZS-4A-180-N4-10，PZS-4A-220-N3-10，PZS-4A-220-N4-10，PZS-4A-70-N3-10，PZS-4A-70-N4-10，PZS-4B-100N1-10，PZS-4B-100N3-10，PZS-4B-100-N3-10，PZS-4B-100N4-10，PZS-4B-100-N4-10，PZS-4B-130-N3-10，PZS-4B-130-N4-10，PZS-4B-180-N3-10，PZS-4B-180-N4-10，PZS-4B-220-N3-10，PZS-4B-220-N4-10，PZS-4B-70-N3-10，PZS-4B-70-N4-10，PZS-5A-100-N3-10，PZS-5A-100-N4-10，PZS-5A-130-N3-10，PZS-5A-130-N4-10，PZS-5A-180-N3-10，PZS-5A-180-N4-10，PZS-5A-220-N3-10，PZS-5A-220-N4-10，PZS-5A-70-N3-10，PZS-5A-70-N4-10，PZS-5B-100-N3-10，PZS-5B-100-N4-10，PZS-5B-130N1-10，PZS-5B-130N3-10，PZS-5B-130-N3-10，PZS-5B-130N4-10，PZS-5B-130-N4-10，PZS-5B-180-N3-10，PZS-5B-180-N4-10，PZS-5B-220-N3-10，PZS-5B-220-N4-10，PZS-5B-70-N3-10，PZS-5B-70-N4-10，PZS-6A-100-N3-10，PZS-6A-100-N4-10，PZS-6A-130-N3-10，PZS-6A-130-N4-10，PZS-6A-180N3-10，PZS-6A-180-N3-10，PZS-6A-180N4-10，PZS-6A-180-N4-10，PZS-6A-220N3-10，PZS-6A-220-N3-10，PZS-6A-220-N4-10，PZS-6A-70-N3-10，PZS-6A-70-N4-10，PZS-6B-100-N3-10，PZS-6B-100-N4-10，PZS-6B-130-N3-10，PZS-6B-130-N4-10，PZS-6B-180N1-10，PZS-6B-180N3-10，PZS-6B-180-N3-10，PZS-6B-180N4-10，PZS-6B-180-N4-10，PZS-6B-220N1-10，PZS-6B-220N3-10，PZS-6B-220-N3-10，PZS-6B-220N4-10，PZS-6B-220-N4-10，PZS-6B-70-N3-10，PZS-6B-70-N4-10，，
NACHI不二越VDS葉片泵：
VDS-0B-1A2，VDS-0B-2A2-U-1730K，VDS-0B-1A3-U-1249K，VDS-0B-1A3-NU-1731K，VDS-0B-1A3-E11，VDS-0B-1A2-U-1249L，VDS-0B-1A2-E11，VDS-0B-1A1-E11，VDS-0B-1A3-U-10，VDS-OB-A2-10，VDS-OB-A1-10，VDS-0B-1A-111，VDS-OB-1A1-10，VDS-0B-1A21A3，VDS-0B-1A1-U-10，VDS-0B-1A2-10，VDS-OB-1A2-10，VDS-OB-1A3-10，VDS-0B-1AZ-U1249C，VDS-OA-1A2-10，VDS-0A-1A1-10，VDS-0B-1A1-10，VDS-0A-1A2-10，VDS-0A-1A3-10，VDS-1B-2A3-U-20，VDS-OA-1A3-10，VDS-0B-1A2-U1249C，VDS-OA-1A1-10，VDS-OB-1A3-U-10，VDS-0B-1A3-10，VDS-0B-1A2-U-10
不二越VDR葉片泵：
VDR-1A-1A1-13，VDR-1A-1A2-13，VDR-1A-1A3-13，VDR-2A-1A1-13，VDR-2A-1A2-13，VDR-2A-1A3-13，VDR-1B-1A1-13，VDR-1B-1A2-13，VDR-1B-1A3-13，VDR-2B-1A1-13，VDR-2B-1A2-13，VDR-2B-1A3-13，VDR-11A-1A1-1A1-13，VDR-11A-1A1-1A2-13，VDR-11A-1A1-1A3-13，VDR-11A-1A2-1A2-13，VDR-11A-1A3-1A3-13，VDR-11B-1A1-1A1-13，VDR-11B-1A1-1A2-13，VDR-11B-1A1-1A3-13，VDR-11B-1A2-1A2-13，VDR-11B-1A3-1A3-13，VDR-1A-1A2-22，VDR-1A-1A3-22，VDR-1A-1A4-22，VDR-1A-1A5-22，VDR-1A-2A2-22，VDR-1A-2A3-22，VDR-1B-1A2-22，VDR-1B-1A3-22，VDR-1B-1A4-22，VDR-1B-1A5-22，VDR-1B-2A2-22，VDR-1B-2A3-22，VDR-11A-1A2-1A2-22，VDR-11A-1A2-1A3-22，VDR-11A-1A3-1A3-22，VDR-11A-2A2-2A2-22，VDR-11A-2A2-2A3-22，VDR-11A-2A3-2A3-22，VDR-11B-1A2-1A2-22，VDR-11B-1A2-1A3-22，VDR-11B-1A3-1A3-22，VDR-11B-2A2-2A2-22，VDR-11B-2A2-2A3-22，VDR-11B-2A3-2A3-22，VDR-1A-1A2-E22，VDR-1A-1A3-E22，VDR-1A-1A3-Q11，VDR-1A-1A4-E22，VDR-1A-1A5-E22，VDR-1A-2A3-E22，VDR-1B-1A2-E22，VDR-1B-1A2-U-13，VDR-1B-1A2-U-22，VDR-1B-1A3-U-13，VDR-1B-1A3-U-22，VDR-1B-1A4-E22，VDR-1B-1A5-E22
NACHI葉片泵VDC:
VDC-1A-1A2-20，VDC-11A-2A3-1A5-20，VDC-11A-2A3-1A5-20，VDC-11A-2A3-2A3-20，VDC-11A-2A3-2A3-20，VDC-11B-2A3-1A5-20，VDC-11B-2A3-1A5-20，VDC-11B-2A3-2A3-20，VDC-11B-2A3-2A3-20，VDC-12A-1A5-1A5-20，VDC-12A-1A5-1A5-20，VDC-12A-1A5-2A3-20，VDC-12A-1A5-2A3-20，VDC-12A-2A3-1A5-20，VDC-12A-2A3-1A5-20，VDC-12A-2A3-2A3-20，VDC-12A-2A3-2A3-20，VDC-12B-1A5-1A5-20，VDC-12B-1A5-1A5-20，VDC-12B-1A5-2A3-20，VDC-12B-1A5-2A3-20，VDC-12B-2A3-1A5-20，VDC-12B-2A3-1A5-20，VDC-12B-2A3-2A3-20，VDC-12B-2A3-2A3-20，VDC-13A-1A5-1A3-20，VDC-13A-1A5-1A3-20，VDC-13A-1A5-1A5-20，VDC-13A-1A5-1A5-20，VDC-13A-2A3-1A3-20，VDC-13A-2A3-1A3-20，VDC-13A-2A3-1A5-20，VDC-13A-2A3-1A5-20，VDC-13B-1A5-1A3-20，VDC-13B-1A5-1A3-20，VDC-13B-1A5-1A5-20，VDC-13B-1A5-1A5-20，VDC-13B-2A3-1A3-20，VDC-13B-2A3-1A3-20，VDC-13B-2A3-1A5-20，VDC-13B-2A3-1A5-20，VDC-1A-1A2-20，VDC-1A-1A2-20，VDC-1A-1A3-20，VDC-1A-1A3-20，VDC-1A-1A3-20，VDC-1A-1A3-E20，VDC-1A-1A4-20，VDC-1A-1A4-20，VDC-1A-1A4-20，VDC-1A-1A4-E20，VDC-1A-1A5-20，VDC-1A-1A5-20，VDC-1A-1A5-20，VDC-1A-1A5-E20，VDC-1A-2A2-20，VDC-1A-2A2-20，VDC-1A-2A2-20，VDC-1A-2A3-20，VDC-1A-2A3-20，VDC-1A-2A3-20，VDC-1A-2A3-E20，VDC-1B-1A2-20，VDC-1B-1A2-20，VDC-1B-1A2-20，VDC-1B-1A2-E35，VDC-1B-1A2-U-20，VDC-1B-1A3-20，VDC-1B-1A3-20，VDC-1B-1A3-20，VDC-1B-1A3-E35，VDC-1B-1A3-U-20，VDC-1B-1A4-20，VDC-1B-1A4-20，VDC-1B-1A4-E35，VDC-1B-1A4-P-E35，VDC-1B-1A5-20，VDC-1B-1A5-20，VDC-1B-1A5-20，VDC-1B-1A5-E35，VDC-1B-1A5-P-E35，VDC-1B-2A2-20，VDC-1B-2A2-20，VDC-1B-2A3-20，VDC-1B-2A3-20，VDC-1B-2A3-20，VDC-1B-2A3-E35，VDC-1B-2A3-U-20，VDC-22A-2A3-1A5-20，VDC-22A-2A3-1A5-20，VDC-22A-2A3-2A3-20，VDC-22A-2A3-2A3-20，VDC-22B-2A3-1A5-20，VDC-22B-2A3-1A5-20，VDC-22B-2A3-2A3-20，VDC-22B-2A3-2A3-20，VDC-2A-1A2-20，VDC-2A-1A2-20，VDC-2A-1A2-20，VDC-2A-1A3-20，VDC-2A-1A3-20，VDC-2A-1A3-20，VDC-2A-1A3-E20，VDC-2A-1A4-20，VDC-2A-1A4-20，VDC-2A-1A4-20，VDC-2A-1A5-20，VDC-2A-1A5-20，VDC-2A-1A5-20，VDC-2A-1A5-E20，VDC-2A-2A2-20，VDC-2A-2A2-20，VDC-2A-2A3-20，VDC-2A-2A3-20，VDC-2A-2A3-20，VDC-2A-2A3-E20，VDC-2B-1A2-20，VDC-2B-1A2-20，VDC-2B-1A3-20，VDC-2B-1A3-20，VDC-2B-1A3-E35，VDC-2B-1A4-20，VDC-2B-1A4-20，VDC-2B-1A4-E35，VDC-2B-1A5-20，VDC-2B-1A5-20，VDC-2B-1A5-E20，VDC-2B-1A5-E35，VDC-2B-2A2-20，VDC-2B-2A2-20，VDC-2B-2A2-20，VDC-2B-2A3-20，VDC-2B-2A3-20，VDC-2B-2A3-E35，VDC-3A-1A2-20，VDC-3A-1A2-20，VDC-3A-1A2-20，VDC-3A-1A3-20，VDC-3A-1A3-20，VDC-3A-1A3-20，VDC-3A-1A4-20，VDC-3A-1A4-20，VDC-3A-1A4-20，VDC-3A-1A5-20，VDC-3A-1A5-20，VDC-3B-1A2-20，VDC-3B-1A2-20，VDC-3B-1A3-20，VDC-3B-1A3-20，VDC-3B-1A4-2，VDC-3B-1A4-20，VDC-3B-1A5-20，VDC-3B-1A5-20
UVN系列不二越變量葉片泵相關型號：
UVN-1A-0A2-07-4-11，UVN-1A-0A2-07A-4-11，UVN-1A-0A2-07-46141D，UVN-1A-0A2-07E-4M-11，UVN-1A-0A3-07A-4-11，UVN-1A-0A3-07-4-11，UVN-1A-0A3-07E-4M-11，UVN-1A-0A3-15E-4M-11，UVN-1A-0A4-15-4-11，UVN-1A-0A4-15E-4M-11，UVN-1A-0A415Q296063B，UVN-1A-1A2-07A-4-11，UVN-1A-1A2-07A46066B，UVN-1A-1A2-15-4-11，UVN-1A-1A2-15A-4-11，UVN-1A-1A2-15E-4M-11，UVN-1A-1A2-22-4-11，UVN-1A-1A2-22E-4M-11，UVN-1A-1A3-15-4-11，UVN-1A-1A3-15A-4-11，UVN-1A-1A3-15E-4M-11，UVN-1A-1A3-22-4-11，UVN-1A-1A3-22E-4F11，UVN-1A-1A3-22E-4M-11，UVN-1A-1A4-15-4-11，UVN-1A-1A4-15E-4M-11，UVN-1A-1A4-22-4-11，UVN-1A-1A4-22A-4-11，UVN-1A-1A4-22-46062B，UVN-1A-1A4-22E-4G-11，UVN-1A-1A4-22E-4M-11，UVN-1A-2A4-22S46162C，UVN-1A-2A4-37A-4-20，UVN-1A0A407AQ146063B，UVN-1A1A215E4ME6161C，UVN-1A1A215E4NE6168A，UVN-1A1A3154Q016063C，UVN-1A1A3154Q176063B，UVN-1A1A4154Q186063B
NACHI不二越齒輪泵IPH系列型號：
IPH-22B-3.5-6.5-11，IPH-22B-3.5-8-11，IPH-22B-5-5-11，IPH-22B-5-6.5-11，IPH-22B-5-8-11，IPH-22B-6.5-6.5-11，IPH-22B-6.5-8-11，IPH-23B-3.5-10-11，IPH-23B-3.5-13-11，IPH-23B-3.5-16-11，IPH-23B-5-10-11，IPH-23B-5-13-11，IPH-23B-5-16-11，IPH-23B-6.5-10-11，IPH-23B-6.5-13-11，IPH-23B-6.5-16-11，IPH-23B-8-10-11，IPH-23B-8-13-11，IPH-23B-8-16-11，IPH-2A（B）-3.5-11，IPH-2A（B）-5-11，IPH-2A（B）-6.5-11，IPH-2A（B）-8-11，IPH-2A-3.5-11，IPH-2A-5-11，IPH-2A-6.5-11，IPH-2A-8-11，IPH-2B-3.5-11，IPH-2B-5-11，IPH-2B-6.5-11，IPH-2B-8-11，IPH-3A（B）-10-20，IPH-3A（B）-13-20，IPH-3A（B）-16-20，IPH-3A-10-20，IPH-3A-13-20，IPH-3A-16-20，IPH-3B-10-20，IPH-3B-13-20，IPH-3B-16-20，IPH-4A（B）-20-20，IPH-4A（B）-25-20，IPH-4A（B）-32-20，IPH-4A-20-20，IPH-4A-25-20，IPH-4A-32-20，IPH-4B-20-20，IPH-4B-25-20，IPH-4B-32-20，IPH-55B-40-40-11，IPH-55B-40-50-11，IPH-55B-40-64-11，IPH-55B-50-50-11，IPH-55B-50-64-11，IPH-55B-64-64-11，IPH-56B-40-100-11，IPH-56B-40-125-11，IPH-56B-40-80-11，IPH-56B-50-100-11，IPH-56B-50-125-11，IPH-56B-50-80-11，IPH-56B-64-100-11，IPH-56B-64-125-11，IPH-56B-64-80-11，IPH-5A（B）-40-21（11），IPH-5A（B）-50-21（11），IPH-5A（B）-64-21（11），IPH-5A-40-11，IPH-5A-40-21，IPH-5A-50-21，IPH-5A-64-11，IPH-5A-64-21，IPH-5B-40-11，IPH-5B-40-21，IPH-5B-50-11，IPH-5B-50-21，IPH-5B-64-11，IPH-5B-64-21，IPH-66B-100-100-11，IPH-66B-100-125-11，IPH-66B-125-125-11，IPH-66B-80-100-11，IPH-66B-80-125-11，IPH-6A（B）-100-21（11），IPH-6A（B）-125-21（11），IPH-6A（B）-80-21（11），IPH-6A-100-11，IPH-6A-100-21，IPH-6A-125-21，IPH-6A-80-21，IPH-6B-100-21，IPH-6B-125-21，IPH-6B-80-21，IPH-8-8-11

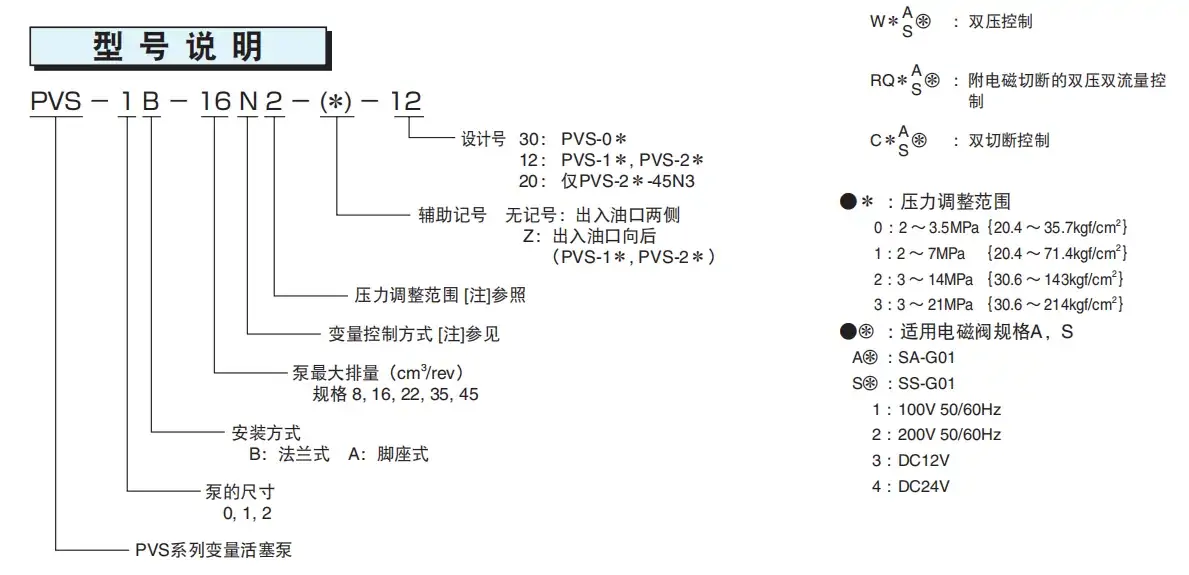

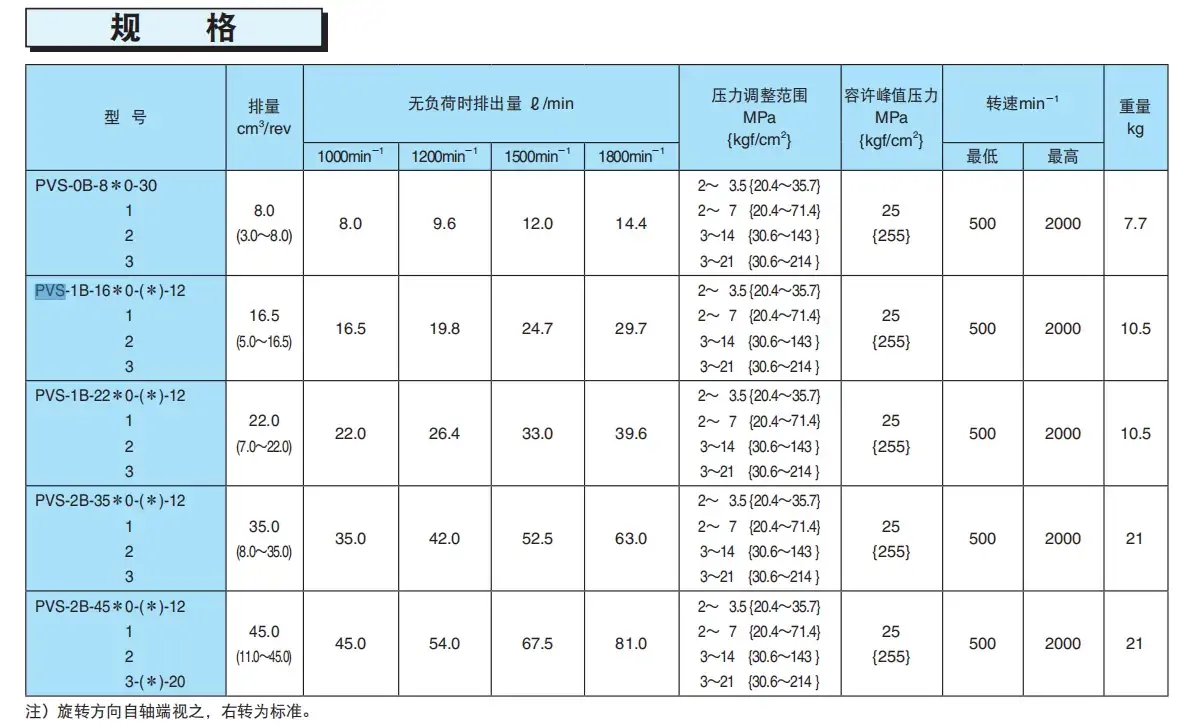

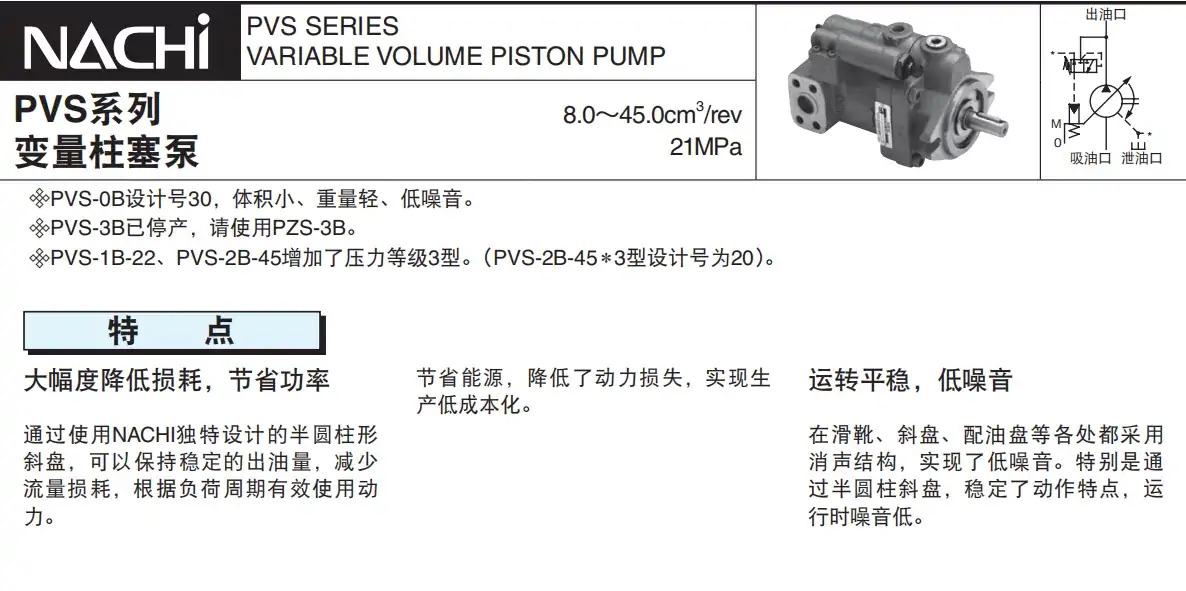

不二越PVS系列柱塞泵型號：

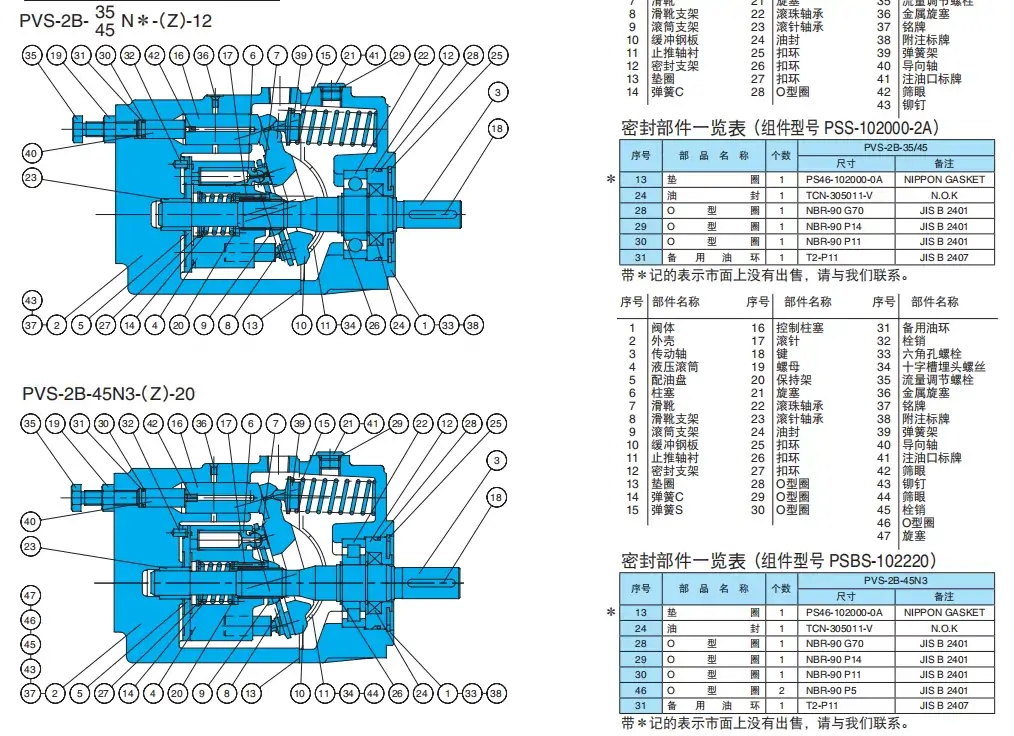

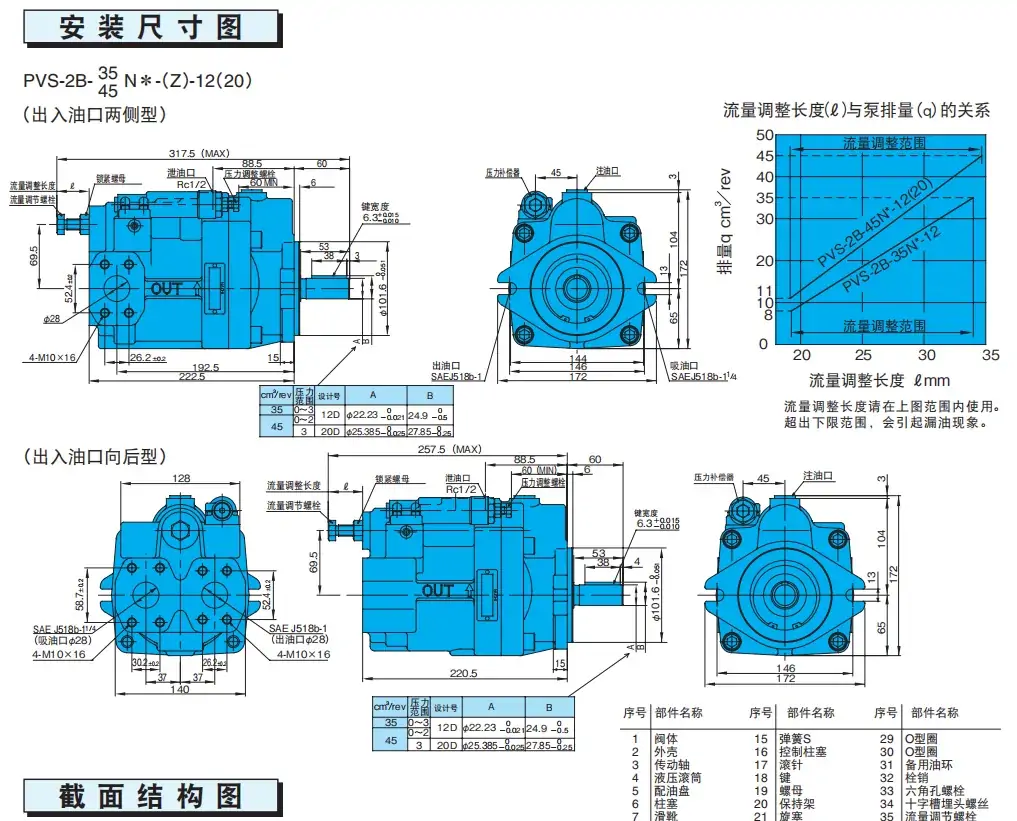

PVS-0B-8N0-30，PVS-0B-8N1-30，PVS-0B-8N2-30，PVS-0B-8N3-30，PVS-0B-8P3-30，PVS-1A-16N1-12，PVS-1B-16N0-12，PVS-1B-16N1-12，PVS-1B-16N1-Z-12，PVS-1B-16N2-12，PVS-1B-16N2-Z-12，PVS-1B-16N3-Z-12，PVS-1B-22N0-12，PVS-1B-22N1-12，PVS-1B-16N3-12，PVS-1B-22N2-12，PVS-1B-22N3-12，PVS-2B-35N0-12，PVS-2B-35N1-12，PVS-2B-35N2-12，PVS-2B-35N3-12，PVS-2B-45N0-12，PVS-2B-45N1-12，PVS-2B-45N2-12，PVS-2B-45N3-20
UVN-1A-1A3 是泵機一體化、壓力補償型變量葉片泵，屬于小排量、中低壓、節能型液壓動力單元，內置壓力補償器，低壓大流量、高壓小流量，適配機床、自動化設備等中小功率系統。
一、型號釋義（通用編碼）
- UVN：系列代號 → 變量葉片泵 + 電機一體化（Uni-Pump）
- 1：泵尺寸規格 → 1 號泵（小排量，對應 VDN-1B）
- A：安裝方式 → A = 腳座式安裝
- 1：流量規格 → 1 = 最大流量 29 L/min（1800rpm）
- A3：控制與壓力等級 → A = 壓力補償變量；3 = 壓力范圍 3.5～6.0 MPa
二、核心技術參數
| 參數項 | 數值 | 說明 |
| 結構 | 變量葉片泵 + 電機直連 | 一體化設計、緊湊低噪 |
| 排量 | 16.1 cm3/rev | 小排量、中低壓 |
| 最大流量 | 29 L/min（1800rpm） | 低壓大流量輸出 |
| 壓力范圍 | 3.5～6.0 MPa（35～60 bar） | 中低壓、壓力補償 |
| 控制方式 | 內置壓力補償變量 | 壓力升高→排量減小，節能 |
| 電機功率 | 1.5kW / 2.2kW（標準） | 4 極電機（1500/1800rpm） |
| 容積效率 | ≥92%（滿載） | 內泄漏小、效率高 |
| 噪音 | ≤68dB（1 米） | 低噪運行 |
| 油溫范圍 | -20～70 ℃ | 適配 32#/46# 抗磨液壓油 |
| 重量 | ≈18～22 kg | 小型輕量化 |
三、工作原理（壓力補償變量）
- 低壓工況（＜3.5MPa）： 壓力補償器不動作，泵全排量輸出（29 L/min），滿足快速進給、空載快動需求。
- 中壓工況（3.5～6.0MPa）： 系統壓力升高，壓力補償器推動定子偏移，減小葉片腔容積，排量隨壓力升高線性減小，保壓時流量趨近于 0，節能、低發熱。
- 高壓保護（＞6.0MPa）： 內置溢流閥溢流，限制最高壓力 6.0MPa，保護泵與系統安全。
四、性能特點
- 泵機一體化：電機與泵直連，無聯軸器、體積小、安裝簡便。
- 壓力補償節能：保壓工況節能約 40%，油溫低、壽命長。
- 低噪低振：精密葉片 + 動平衡設計，噪音≤68dB，適合精密機床。
- 高效率：低壓區效率高，容積效率≥92%，內泄漏小。
- 結構可靠：無外部泄油、壓力平衡優化，故障率低、維護簡單。
五、典型應用
- 數控機床：主軸、進給、刀庫回路，快速 + 保壓節能。
- 液壓夾具：夾緊缸保壓，低壓快夾、高壓保壓。
- 自動化設備：小型壓機、升降臺、輸送線，平穩調速 + 低噪。
- 注塑機輔機：射膠、頂針回路，中低壓、節能。
六、選型匹配要點
- 流量：1 號泵（16.1cc/rev）→ 29 L/min@1800rpm，適配小流量系統。
- 壓力：A3=3.5～6.0MPa，中低壓場景優先；高壓選 A4（5.5～8.0MPa）。
- 功率：1.5kW（常用）/2.2kW，匹配負載與壓力。
- 安裝：腳座式（A），水平安裝，振動小、穩定性好。
- 介質：NAS 7 級清潔度，防止葉片磨損與卡滯。
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.gbyjy.cn/yyf/855.html
