SHENWEIYEYA單向順序閥XA-Ff6D-B XA-F10D-B XA-F16D-B電磁閥 導閥
24EHU-F6B-R，24EO-F10B-W，24EO-F6B-R
2AY-F10D-AB(BA)，2AY-F10D-AB（BA）-1，2AY-F16D-AB（BA）-1，2AY-F20D-AB（BA）-1，2AY-F6D-AB(BA)，2AY-F6D-AB（BA）-1
2LA-F16D-ABU，2LA-F6D-ABU
34B0-B10H-T，34BO-H10B-T
34BH-B10H-T，34BH-H10B-T
34BK-B10H-T，34BK-H10B-T
34BM-B10H-T，34BM-H10B-T
34BY-B10H-T，34BY-H10B-T
34E0-B10H-T，34EO-H10B-T
34EH-B10H-T，34EH-F10B，34EH-H10B-T
34EM-B10H-T，34EM-H10B-T
34EY-B10H-T，34EY-F10B，34EY-H10B-T
4WEH16E-50/G24
AY-F10D-A（B）-1，AY-F10D-B（A）-1，AY-F16D-A（B）-1，AY-F16D-AB（BA）-1，AY-F16D-B（A）-1，AY-F20D-A（B）-1，AY-F20D-B（A）-1，AY-F6D-A（B）-1，AY-F6D-B（A）-1
E35DO-63，E35DO-63
J-F10D-P(A)-1，J-F10D-P(B)-1，J-F10D-P-1，J-F16D-P-1，J-F6D-P-1，J-Fc10D-P
LAE-F6/10D-BU
LA-F10D-A-1，LA-F10D-AU-1，LA-F10D-P-1
LAF-F10D-P1P/P
LALF-F10D3-P1P/P，LALF-F10D-P1P/P
LE-F10D-A，LE-F10D-B，LE-F16D-B
LEH-F10D-A，LEH-F10D-B，LEH-F16D-B
L-F10D-O-1，L-F10D-P-1
MQAD-F10-A-E24L，MQAD-F10-AU-E24L
MQADH-F10-B-E24L，MQADH-F10-BU-E24L
MYDI-FC10-P/T-E24L-20
PD-Fa6D-P
QAE-F6/10D-A，QAE-F6/10D-AU，QAE-F6/10D-B，QAE-F6/10D-BU，QAE-F6/16D-A，QAE-F6/16D-AU，QAE-F6/16D-B，QAE-F6/16D-BU，QAE-F6D-AU
XA-F10D-A，XA-F10D-AU，XA-F10D-B，XA-F16D-B，XA-Fa10D-B，XA-Fa10D-B-1，XA-Fa6/10D-B，XA-Fa6D-B
X-F10D3-P
XY-F10D-P/0
Y1-F16D-A/O-1，Y1-F16D-P/O-1，Y1-F6D-P/O，Y1-Fa10D-P/O，Y1-Fc10D-A/O，Y1-Fc6D-P/O
YEH-001，YEH-F10D-P/O，YEH-FC10D-P/0，YEH-FC10D-P/O，YEH-FC16D-P/O
Y-F10D-P/O-1，Y-F6D-P/O
Y-Fa10D3-P/T，Y-Fa6D-P/T
ZDB10VA-2-40B/315
一、型號含義
- A：代表單向閥，屬于止回類液壓控制閥，只允許油液單向流通
- Ff6：公稱通徑為 6mm 的板式連接系列，f 為該系列連接與結構形式代號
二、結構組成
- 閥體：整體式結構，開設進油口、出油口
- 閥芯：常用錐閥或球閥結構，密封性能好
- 復位彈簧：提供閉合推力，無壓力時使閥芯關閉
- 閥座：精密密封配合面，保證反向截止可靠
- 密封件：防止外泄漏，適配板式安裝面
三、工作原理
- 正向進油壓力克服彈簧力，閥芯開啟，油液順利通過
- 反向壓力作用下，閥芯壓緊閥座，油路完全截止，防止倒流

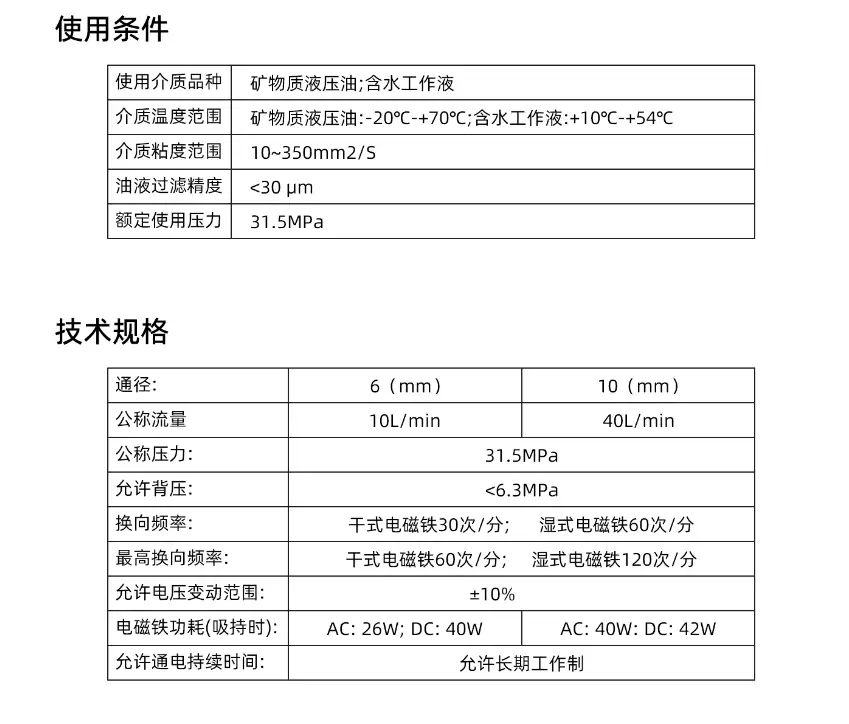

四、通用參數
- 公稱通徑：6mm
- 額定壓力：通常 20～31.5MPa
- 適用流量：10～30L/min 左右
- 開啟壓力：低阻型一般 0.04～0.1MPa
- 適用介質：礦物液壓油
- 安裝形式：板式連接
五、功能特點
- 單向?qū)ā⒎聪蚪刂?/li>
- 結構簡單、壓力損失小
- 動作可靠，無電氣控制
- 多用于保壓、防倒流、支路隔離
