24BO1 是二位四通、濕式電磁換向閥，常與溢流閥 Y 配合組成電磁溢流閥，用于系統調壓、卸荷與換向控制。

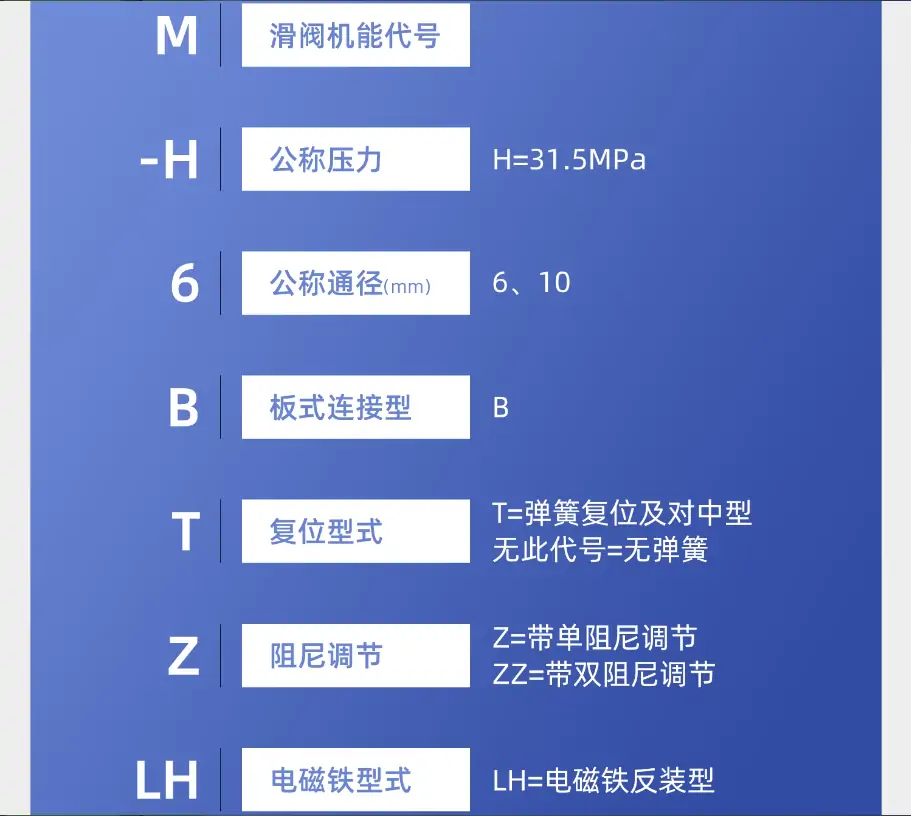

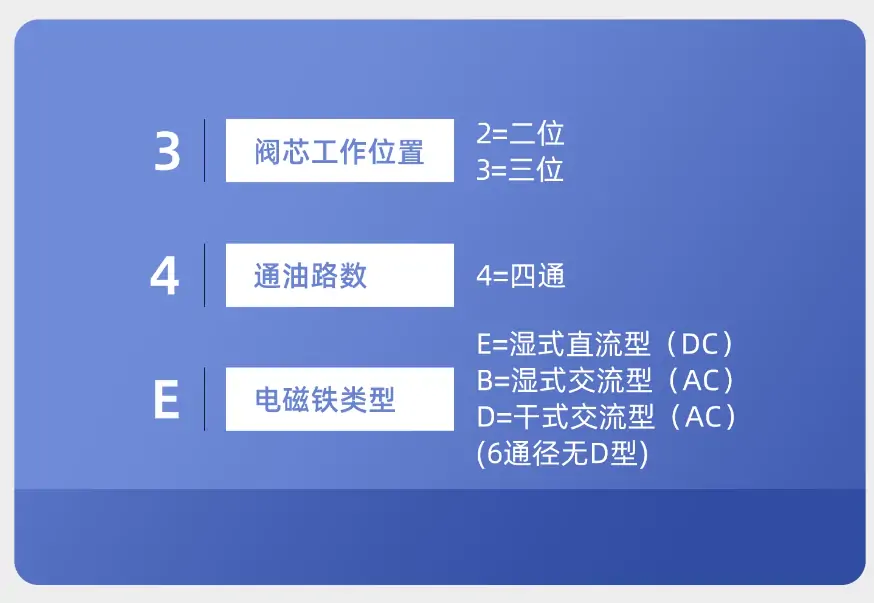

一、型號含義
- 2：二位
- 4：四通（P、T、A、B 四個主油口）
- B：濕式直流電磁鐵驅動

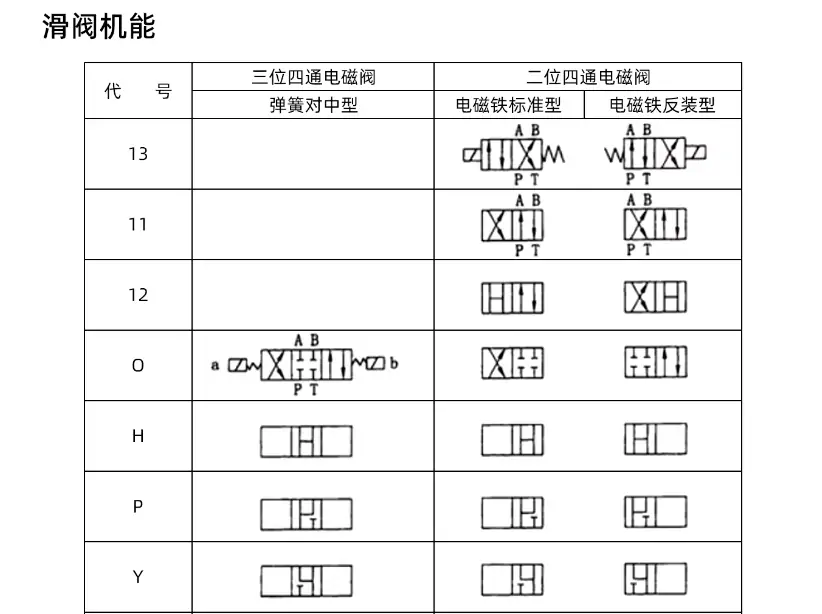

- O：中位機能為 O 型
- 1：設計系列/連接規格代號

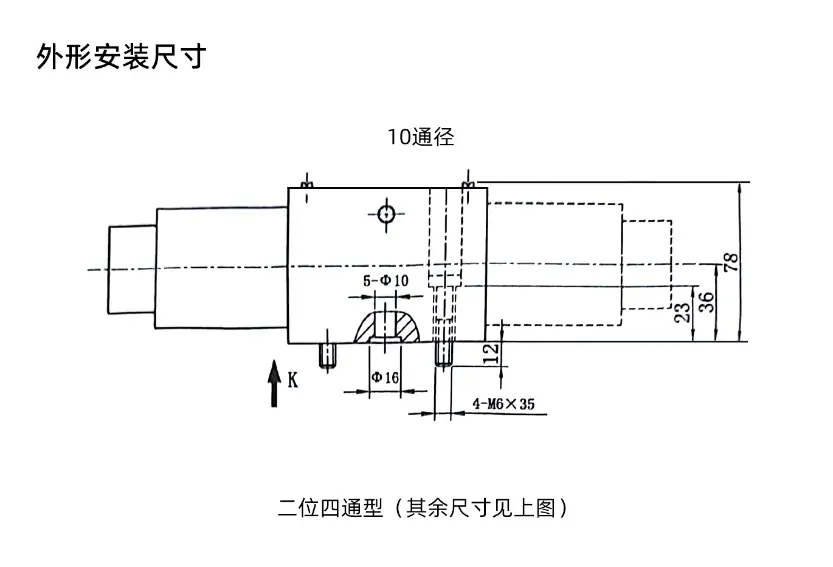

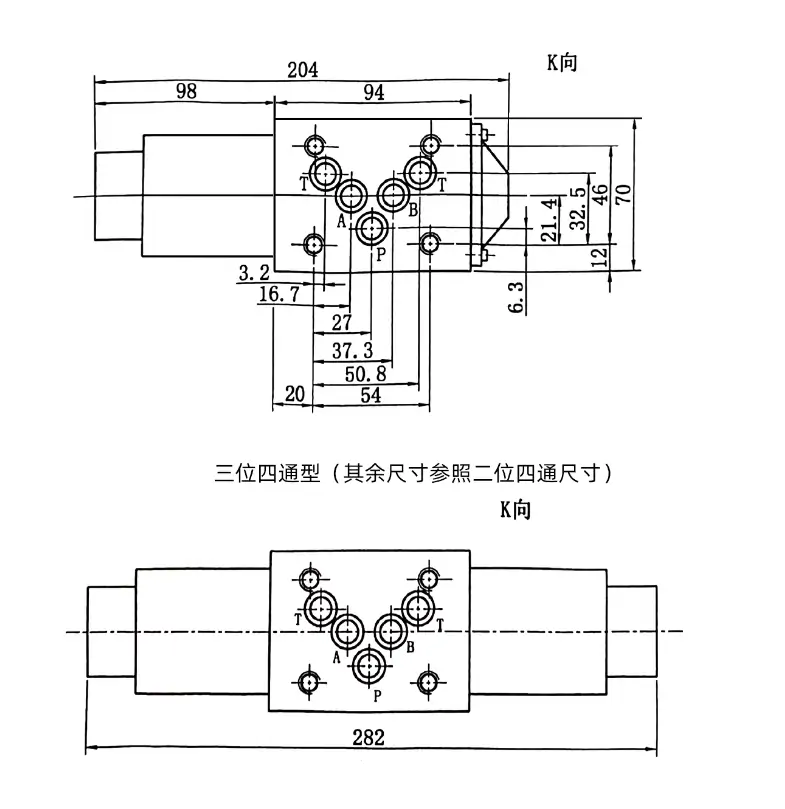

二、結構組成
- 閥體
- 板式連接結構，開有壓力口 P、回油口 T、工作口 A/B，底部可直接疊加安裝溢流閥 Y。
- 閥芯
- 滑閥結構，在閥體內做軸向移動，切換油路通斷。
- 電磁鐵
- 單電磁鐵結構，濕式直流型，通電吸合推動閥芯換向。
- 復位彈簧
- 電磁鐵斷電時，將閥芯復位至原始位置。
- 推桿與密封件
- 傳遞電磁力，隔離油腔與線圈，保證密封無外泄漏。
三、工作原理
- 電磁鐵斷電
- 閥芯在彈簧作用下處于原始位置，P、A、B、T 按 O 型機能封閉或按閥設計通路導通。
- 配合溢流閥 Y 時，系統可正常建立壓力，由溢流閥設定工作壓力。
- 電磁鐵通電
- 電磁力推動閥芯移動，切換油路。
- 用于卸荷工況時，可使溢流閥遙控口通回油，實現系統無壓卸荷。
四、與 Y 型溢流閥組合使用（電磁溢流閥）
24BO1 + Y 溢流閥 = 常用電磁溢流閥單元：
- 電磁鐵斷電：系統按 Y 溢流閥調定值正常工作、穩壓溢流。
- 電磁鐵通電：24BO1 換向，打開溢流閥遙控口，系統壓力卸荷，泵空載運行。
- 可實現自動啟停壓力、安全保護、間歇工作等功能。

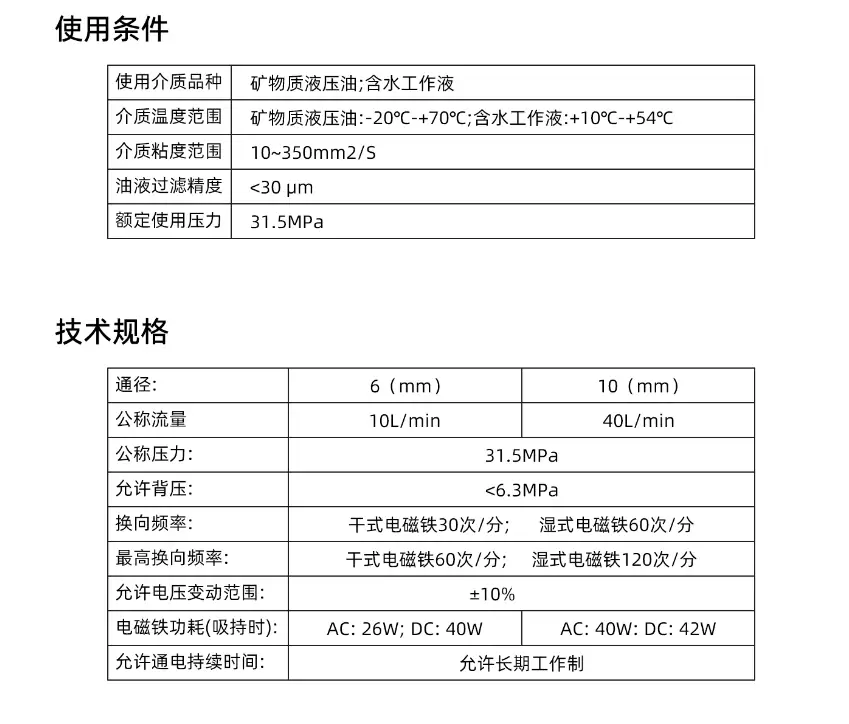

五、通用技術參數
- 通徑規格：多為 6、10 系列
- 額定壓力：≤31.5 MPa
- 適用電壓：DC24V 為主
- 介質：礦物液壓油
- 溫度：-20℃～+80℃
- 連接形式：板式疊加連接
六、特點
- 結構緊湊，電磁閥+溢流閥一體集成
- 動作可靠，噪音低，適合中高壓系統
- 可遠程電控卸荷，節能效果明顯
- 常用于液壓站自動控制、機床、工程機械壓力回路
