REXPOWER銳利液壓油泵TOP-310HB-VB/315/320/325/330/340/350

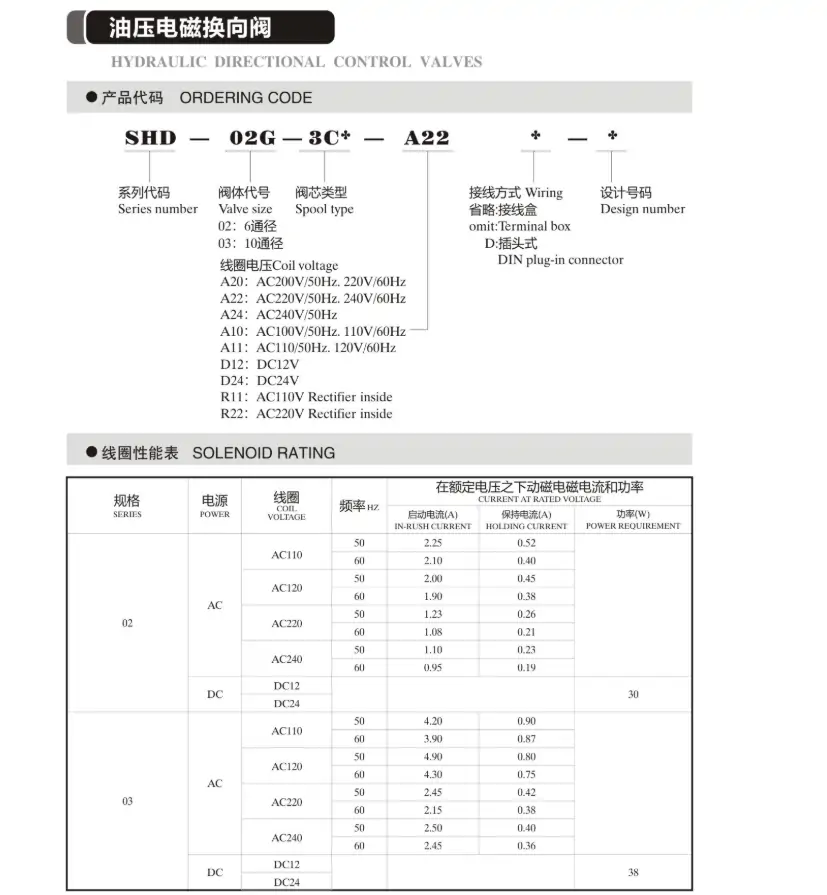

1. SHD 系列
SHD-02G-3C2-A22-33,SHD-02G-3C3-A22-33,SHD-02G-3C4-A22-33,SHD-02G-3C5-A22-33,SHD-02G-3C6-A22-33,SHD-02G-3C9-A22-33,SHD-02G-3C7-A22-33,SHD-02G-3C8-A22-33,SHD-02G-3C10-A22-33,SHD-02G-3C12-A22-33,SHD-02G-2D2-A22-33,SHD-02G-2D3-A22-33,SHD-02G-3C11-A22-33,SHD-02G-3C40-A22-33,SHD-02G-3C60-A22-33,SHD-02G-2D8-A22-33,SHD-02G-2B10A-A22-33,SHD-02G-2B2-A22-33,SHD-02G-2B3-A22-33,SHD-02G-2B8-A22-33,SHD-02G-2B2B-A22-33,SHD-02G-2B3B-A22-33,SHD-02G-2B4B-A22-33,SHD-02G-2B2S-A22-33,SHD-02G-2B3S-A22-33,SHD-02G-2B2A-A22-33,SHD-02G-2B3A-A22-33,SHD-02G-2B11B-A22-33,SHD-02G-2B12B-A22-33,SHD-02G-2B9B-A22-33,SHD-02G-2B60B-A22-33,SHD-02G-2B9A-A22-33,SHD-02G-3C2-A11-33,SHD-02G-3C3-A11-33,SHD-02G-3C4-A11-33,SHD-02G-3C5-A11-33,SHD-02G-3C6-A11-33,SHD-02G-3C9-A11-33,SHD-02G-3C7-A11-33,SHD-02G-3C8-A11-33,SHD-02G-3C10-A11-33,SHD-02G-3C12-A11-33,SHD-02G-2D2-A11-33,SHD-02G-2D3-A11-33,SHD-02G-3C11-A11-33,SHD-02G-3C40-A11-33,SHD-02G-3C60-A11-33,SHD-02G-2D8-A11-33,SHD-02G-2B10A-A11-33,SHD-02G-2B2-A11-33,SHD-02G-2B3-A11-33,SHD-02G-2B8-A11-33,SHD-02G-2B2B-A11-33,SHD-02G-2B3B-A11-33,SHD-02G-2B4B-A11-33,SHD-02G-2B2S-A11-33,SHD-02G-2B3S-A11-33,SHD-02G-2B2A-A11-33,SHD-02G-2B3A-A11-33,SHD-02G-2B11B-A11-33,SHD-02G-2B12B-A11-33,SHD-02G-2B9B-A11-33,SHD-02G-2B60B-A11-33,SHD-02G-2B9A-A11-33,SHD-02G-3C2-D24-33,SHD-02G-3C3-D24-33,SHD-02G-3C4-D24-33,SHD-02G-3C5-D24-33,SHD-02G-3C6-D24-33,SHD-02G-3C9-D24-33,SHD-02G-3C7-D24-33,SHD-02G-3C8-D24-33,SHD-02G-3C10-D24-33,SHD-02G-3C12-D24-33,SHD-02G-2D2-D24-33,SHD-02G-2D3-D24-33,SHD-02G-3C11-D24-33,SHD-02G-3C40-D24-33,SHD-02G-3C60-D24-33,SHD-02G-2D8-D24-33,SHD-02G-2B10A-D24-33,SHD-02G-2B2-D24-33,SHD-02G-2B3-D24-33,SHD-02G-2B8-D24-33,SHD-02G-2B2B-D24-33,SHD-02G-2B3B-D24-33,SHD-02G-2B4B-D24-33,SHD-02G-2B2S-D24-33,SHD-02G-2B3S-D24-33,SHD-02G-2B2A-D24-33,SHD-02G-2B3A-D24-33,SHD-02G-2B11B-D24-33,SHD-02G-2B12B-D24-33,SHD-02G-2B9B-D24-33,SHD-02G-2B60B-D24-33,SHD-02G-2B9A-D24-33,SHD-03G-3C2-D24D-33,SHD-03G-2B3B-D24D-33
2. SWDH 系列
SWDH-04G-3C8-A11D,SWDH-04G-3C2-A22D,SWDH-04G-3C3-A22D,SWDH-04G-3C4-A22DS,SWDH-04G-3C6-A22D,SWDH-04G-3C9-A22DS,SWDH-04G-3C8-A22D,SWDH-04G-3C10-A22DS,SWDH-04G-3C12-A22D,SWDH-04G-2D2-A22D,SWDH-04G-2D3-A22DS,SWDH-04G-3C11-A22D,SWDH-04G-3C40-A22D,SWDH-04G-3C60-A22DS,SWDH-04G-2D8-A22D,SWDH-04G-2B10A-A22D,SWDH-04G-2B2-A22D,SWDH-04G-2B3-A22D,SWDH-04G-2B8-A22DS,SWDH-04G-2B3B-A22D,SWDH-04G-2B4B-A22D,SWDH-04G-2B2S-A22D,SWDH-04G-2B3S-A22D,SWDH-04G-2B2A-A22D,SWDH-04G-2B3A-A22D,SWDH-04G-2B11B-A22D,SWDH-04G-2B12B-A22DS,SWDH-04G-2B60B-A22D,SWDH-04G-2B9A-A22D,SWDH-04G-3C2-A11D,SWDH-04G-3C3-A11D,SWDH-04G-3C4-A11D,SWDH-04G-3C5-A11D,SWDH-04G-3C6-A11D,SWDH-04G-3C9-A11DS,SWDH-04G-3C10-A11D,SWDH-04G-3C12-A11D,SWDH-04G-2D2-A11D,SWDH-04G-2D3-A11DS,SWDH-04G-3C11-A11D,SWDH-04G-3C40-A11D,SWDH-04G-3C60-A11D,SWDH-04G-2D8-A11D,SWDH-04G-2B10A-A11D,SWDH-04G-2B2-A11D,SWDH-04G-2B3-A11D,SWDH-04G-2B8-A11D,SWDH-04G-2B2B-A11D,SWDH-04G-2B3B-A11D,SWDH-04G-2B4B-A11D,SWDH-04G-2B2S-A11D,SWDH-04G-2B3S-A11D,SWDH-04G-2B2A-A11D,SWDH-04G-2B3A-A11D,SWDH-04G-2B11B-A11D,SWDH-04G-2B12B-A11D,SWDH-04G-2B9B-A11D,SWDH-04G-2B60B-A11D,SWDH-04G-2B9A-A11D,SWDH-04G-3C2-D24D,SWDH-04G-3C3-D24D,SWDH-04G-3C4-D24D,SWDH-04G-3C5-D24D,SWDH-04G-3C6-D24D,SWDH-04G-3C9-D24D,SWDH-04G-3C7-D24D,SWDH-04G-3C8-D24D,SWDH-04G-3C10-D24D,SWDH-04G-3C12-D24D,SWDH-04G-2D2-D24D,SWDH-04G-2D3-D24D,SWDH-04G-3C11-D24D,SWDH-04G-3C40-D24D,SWDH-04G-3C60-D24D,SWDH-04G-2D8-D24D,SWDH-04G-2B10A-D24D,SWDH-04G-2B2-D24D,SWDH-04G-2B3-D24D,SWDH-04G-2B8-D24DS,SWDH-04G-2B3B-D24D,SWDH-04G-2B4B-D24DS,SWDH-04G-2B2S-D24D,SWDH-04G-2B3S-D24D,SWDH-04G-2B2A-D24D,SWDH-04G-2B3A-D24D,SWDH-04G-2B11B-D24D,SWDH-04G-2B12B-D24D,SWDH-04G-2B9B-D24D,SWDH-04G-2B60B-D24D,SWDH-04G-2B9A-D24D
3. WDH 系列
WDH-04G-3C5-A22D,WDH-04G-3C7-A22D,WDH-04G-3C12-A22D,WDH-04G-2D8-A22D,WDH-04G-2B2B-A22D,WDH-04G-3C7-A11D,WDH-04G-3C11-A11D,WDH-04G-2B2B-D24D
4. DMT 系列
DMT-03-3C2,DMT-03-3C3,DMT-03-3C4,DMT-03-3C6,DMT-03-3D2,DMT-03-3D3,DMT-03-3D4,DMT-03-3D6,DMT-04-3C2,DMT-04-3C3,DMT-04-3C4,DMT-04-3C6,DMT-04-3D2,DMT-04-3D3,DMT-04-3D4,DMT-04-3D6,DMT-06-3C2,DMT-06-3C3,DMT-06-3C4,DMT-06-3C6,DMT-06-3D2,DMT-06-3D3,DMT-06-3D4,DMT-06-3D6
5. DMG 系列
DMG-02-3C2,DMG-02-3C3,DMG-02-3C4,DMG-02-3C6,DMG-02-3D2,DMG-02-3D3,DMG-02-3D4,DMG-02-3D6,DMG-03-3C2,DMG-03-3C3,DMG-03-3C4,DMG-03-3C6,DMG-03-3D2,DMG-03-3D3,DMG-03-3D4,DMG-03-3D6
6. MTC 系列
MTC-02-W-O,MTC-02-A-O,MTC-02-B-O,MTC-02-W-I,MTC-02-A-I,MTC-02-B-I,MTC-03-W-O,MTC-03-A-O,MTC-03-B-O,MTC-03-W-I,MTC-03-A-I,MTC-03-B-I
7. MGV 系列
MGV-02-P-0,MGV-02-A-0,MGV-02-B-0,MGV-02-P-1,MGV-02-A-1,MGV-02-B-1,MGV-02-P-2,MGV-02-A-2,MGV-02-B-2,MGV-02-P-3,MGV-02-A-3,MGV-02-B-3,MGV-03-P-0,MGV-03-A-0,MGV-03-B-0,MGV-03-P-1,MGV-03-A-1,MGV-03-B-1,MGV-03-P-2,MGV-03-A-2,MGV-03-B-2,MGV-03-P-3,MGV-03-A-3,MGV-03-B-3
8. CCV 系列
CCV-04,CCV-08,CCV-16,CCV-20,CCV-24
9. CR 系列（CRD/CRV/CRP）
CRD-02,CRV-04-M,CRP-10
10. CH 系列（CHE/CHS/CHB）
CHE-06,CHS-12,CHB-24
11. CP 系列（CPD/CPC）
CPD-04,CPD-08,CPD-16,CPC-04,CPC-08,CPC-16
12. CST/CCS/CTC/CSV 系列
CST-01,CCS-02,CTC-04,CTC-08,CTC-24,CSV-02,CSV-04,CSV-08,CSV-02-431N,CSV-15,CSV-20
13. JCS/MJCS/JCD 系列
JCS-02N,JCS-02NL,JCS-02NLL,MJCS-02BL,MJCS-02PL,JCD-02S,MJCS-02AL,MJCS-03ALL,MJCS-03BL,MJCS-03PLL,MJCS-02W,MJCS-03WLL
TOP-310HB-VB 擺線齒輪油泵（無品牌版）
TOP-310HB-VB 是低壓擺線齒輪泵（內嚙合），集成內置溢流閥，用于潤滑、冷卻與低壓液壓回路，主打低噪、自吸、緊湊。
一、型號釋義（TOP-310HB-VB）
- TOP：擺線齒輪泵系列代號
- 310：規格代碼，理論流量 10 L/min
- H：高壓型（相對同系列）
- B：標準安裝 / 法蘭
- VB：內置溢流閥（壓力可調，保護系統）
二、核心參數（標準工況）
- 結構形式：內嚙合擺線齒輪、鑄鐵泵體、內置溢流閥
- 公稱流量：10 L/min（1450 rpm）
- 最高壓力：2.5 MPa（25 bar），溢流閥可調
- 調壓范圍：0.5～2.5 MPa（5～25 bar）
- 轉速范圍：600～1800 rpm（標準 1450 rpm）
- 自吸能力：≥0.05 MPa（5 m 水柱），無需灌油
- 油口規格：G1/4”（4 分），吸 / 排油口
- 工作溫度：-10～80℃（介質）
- 介質粘度：10～500 mm2/s（推薦 ISO VG32/46）
- 過濾精度：≥50 μm（潤滑 / 冷卻）
- 驅動方式：電機直聯（IEC 標準，0.37～0.75 kW）
- 重量：約 2.8 kg（泵頭，不含電機）
三、結構與工作原理
1. 結構組成
- 泵體：鑄鐵，高強度、低振動；內置吸 / 排油流道與溢流閥腔。
- 擺線齒輪副：內齒圈 + 外擺線齒輪，粉末冶金 / 淬火合金鋼，耐磨、低噪；嚙合形成密閉容腔。
- 驅動軸：淬火合金鋼，雙軸承支撐，徑向力小、壽命長。
- 內置溢流閥（VB）：直動式錐閥，彈簧調壓；超壓時油液旁路回吸入口，穩壓并保護泵。
- 密封：丁腈橡膠 / 氟橡膠，耐油耐磨；軸封防泄漏，適配連續運行。
2. 工作原理（內嚙合擺線）
- 電機驅動外齒輪旋轉，與內齒圈嚙合，形成容積周期性變化的密封腔。
- 容積增大→吸油口負壓→吸入油液；容積減小→排油口高壓→輸出油液。
- 內置溢流閥：出口壓力超設定值時，閥芯開啟，油液回流吸入口，限制最高壓力，穩定系統。
- 連續旋轉→連續吸排油，流量脈動小、壓力平穩。
四、性能特點
- 內置溢流閥（VB）：無需外接閥，調壓方便、安全保護，簡化油路。
- 低噪平穩：擺線嚙合、流量脈動小，噪聲≤60 dB（1450 rpm），適合機床 / 靜音環境。
- 強自吸：自吸高度達 5 m，干啟動可靠，無需輔助泵。
- 緊湊輕量：體積小、重量輕，電機直聯，安裝靈活（臥式 / 立式）。
- 耐用長壽：鑄鐵泵體、淬火齒輪、雙軸承，抗沖擊、磨損小，壽命≥10000 小時。
- 低成本維護：結構簡單、零件少，密封 / 齒輪更換便捷，維護成本低。
五、安裝與使用
- 安裝：任意方向（臥式優選）；底座固定，電機與泵同軸度≤0.1 mm，避免振動。
- 油口：IN = 吸油（下 / 側）、OUT = 排油（上 / 側）；吸油管路短、粗、密封好，防漏氣。
- 調壓：頂部旋鈕，順時針升壓、逆時針降壓；系統空載調壓至目標值，鎖緊螺母防漂移。
- 介質：清潔潤滑油 / 液壓油，粘度 10～500 mm2/s；過濾≥50 μm，防雜質卡滯齒輪。
- 轉速：標準 1450 rpm（4 極電機），勿超 1800 rpm，避免氣蝕 / 磨損。
- 維護：定期檢查泄漏；每 3000 小時換油、清潔吸油濾網；每 5000 小時檢查齒輪 / 密封，必要時更換。
六、典型應用
- 機床潤滑：主軸箱、導軌、齒輪箱強制潤滑（如加工中心、車床）。
- 油冷機 / 冷卻系統：主軸、液壓站冷卻循環，散熱降溫。
- 低壓液壓回路：夾緊、定位、調速輔助動力（壓力≤2.5 MPa）。
- 工業機械：紡織、印刷、輕工機械連續潤滑 / 輸油。
- 齒輪箱 / 減速機：飛濺 + 強制潤滑，延長齒輪壽命。
七、同系列擴展（TOP-*HB-VB）
- TOP-310HB-VB：10 L/min，G1/4”，2.5 MPa（本型號）
- TOP-315HB-VB：15 L/min，G1/4”，2.5 MPa
- TOP-320HB-VB：20 L/min，G3/8”，2.5 MPa
- TOP-325HB-VB：25 L/min，G3/8”，2.5 MPa
- TOP-330HB-VB：30 L/min，G3/8”，2.5 MPa
- TOP-340HB-VB：40 L/min，G1/2”，2.5 MPa
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.gbyjy.cn/yyyb/913.html
