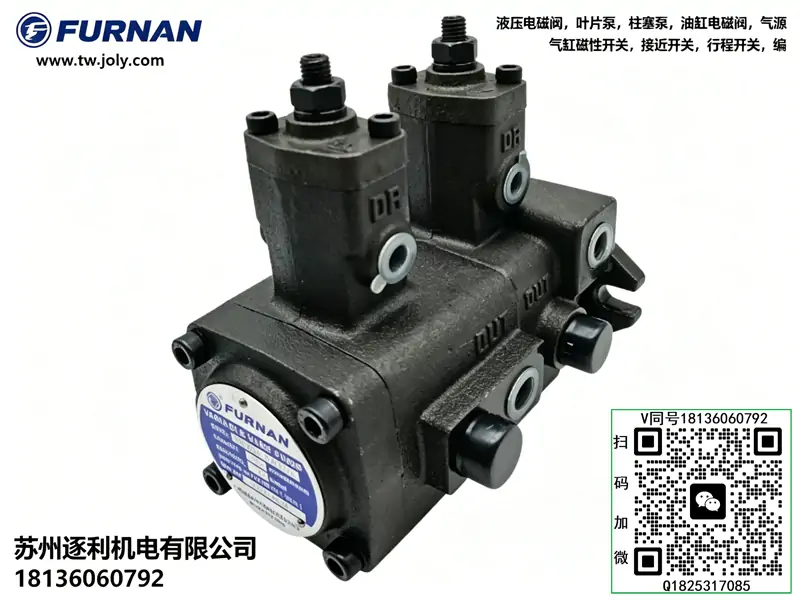

FURNAN福南雙聯泵VHOD-F-2020-A2變量葉片泵 VHID-F-3030/4040-A2

150T 系列

150T+150T,150T-116-FR,150T-125-FR,150T-48-FR,150T-61-FR,150T-75-FR,150T-94-FR

50T 系列

50T-07-FR,50T-14-FR,50T-17-FR,50T-20-FR,50T-23-FR,50T-26-FR,50T-30-FR,50T-36-FR,50T-39-FR,50T-40-FR-2,50T-43-FR,50T-FR-PA

AR16 系列

AR16-FL01B-K10Y,AR16-FL01B-S-K10Y,AR16-FL01C-K10Y,AR16-FL01C-S-K10Y,AR16-FR01B-20,AR16-FR01B-K10Y,AR16-FR01B-S-K10Y,AR16-FR01C-20,AR16-FR01C-K10Y,AR16-FR01C-S-K10Y

AR22 系列

AR22-FR01B-20

DS 系列

DS-11-FR,DS-11P/12P/13P/14P,DS-12-FR,DS-13-FR,DS-14-FR

GH1 系列

GH1-02C-LR,GH1-04C-LR,GH1-07C-LR,GH1-10C-LR,GH1-15C-LR,GH1-15W-FR,GH1-19C-FR,GH1-19C-LR,GH1-19R-LR,GH1-19W,GH1-19W-FR

GH2 系列

GH2-25C-LR,GH2-25C-L-R,GH2-30C-LR,GH2-30C-L-R,GH2-35C-LR,GH2-35C-L-R,GH2-40C-LR,GH2-40C-L-R

GH4 系列

GH4-50C-LR,GH4-60C-LR

HVP-FAI 系列

HVP-FAI-F11R,HVP-FAI-F13R,HVP-FAI-F5R,HVP-FAI-F8R

PV2R1 系列

PV2R1-10-FR,PV2R1-10-F-R,PV2R1-12-FR,PV2R1-12-F-R,PV2R1-14-FR,PV2R1-14-F-R,PV2R1-17-FR,PV2R1-17-F-R,PV2R1-19-FR,PV2R1-19-F-R,PV2R1-21-F-R,PV2R1-23-FR,PV2R1-23-F-R,PV2R1-25-FR,PV2R1-25-F-R,PV2R1-28-FR,PV2R1-28-F-R,PV2R1-31-FR,PV2R1-31-F-R,PV2R1-33-F-R,PV2R1-6-FR,PV2R1-6-F-R,PV2R1-8-FR,PV2R1-8-F-R

PV2R2 系列

PV2R2-26-FR,PV2R2-33-FR,PV2R2-41-FR,PV2R2-47-FR,PV2R2-53-FR,PV2R2-59-FR,PV2R2-65-FR,PV2R2-75-FR

V15 系列

V15-A1-L,V15A1L10X,V15-A1-R,V15A1R10X,V15-A2-L,V15A2L10X,V15-A2-R,V15A2R10X,V15-A3-L,V15A3L10X,V15-A3-R,V15A3R10X,V15-A4-L,V15A4L10X,V15-A4-R,V15A4R10X

V18 系列

V18-A1-L,V18A1L10X,V18-A1-R,V18A1R10X,V18-A2-L,V18A2L10X,V18-A2-R,V18A2R10X,V18-A3-L,V18A3L10X,V18-A3-R,V18A3R10X,V18-A4-L,V18A4L10X,V18-A4-R,V18A4R10X

V23 系列

V23-A1-L,V23A1L10X,V23-A1-R,V23A1R10X,V23-A2-L,V23A2L10X,V23-A2-R,V23A2R10X,V23-A3-L,V23A3L10X,V23-A3-R,V23A3R10X,V23-A4-L,V23A4L10X,V23-A4-R,V23A4R10X

V25 系列

V25-A1-L,V25A1L10X,V25-A1-R,V25A1R10X,V25-A2-L,V25A2L10X,V25-A2-R,V25A2R10X,V25-A3-L,V25A3L10X,V25-A3-R,V25A3R10X,V25-A4-L,V25A4L10X,V25-A4-R,V25A4R10X

V38 系列

V38-A1-L,V38A1L10X,V38-A1-R,V38A1R10X,V38-A2-L,V38A2L10X,V38-A2-R,V38A2R10X,V38-A3-L,V38A3L10X,V38-A3-R,V38A3R10X,V38-A4-L,V38A4L10X,V38-A4-R,V38A4R10X

V42 系列

V42-A1-L,V42A1L10X,V42-A1-R,V42A1R10X,V42-A2-L,V42A2L10X,V42-A2-R,V42A2R10X,V42-A3-L,V42A3L10X,V42-A3-R,V42A3R10X,V42-A4-L,V42A4L10X,V42-A4-R,V42A4R10X

V50 系列

V50-A1-L,V50A1L10X,V50-A1-R,V50A1R10X,V50-A2-L,V50A2L10X,V50-A2-R,V50A2R10X,V50-A3-L,V50A3L10X,V50-A3-R,V50A3R10X,V50-A4-L,V50A4L10X,V50-A4-R,V50A4R10X

V70 系列

V70-A1-L,V70A1L10X,V70-A1-R,V70A1R10X,V70-A2-L,V70A2L10X,V70-A2-R,V70A2R10X,V70-A3-L,V70A3L10X,V70-A3-R,V70A3R10X,V70-A4-L,V70A4L10X,V70-A4-R,V70A4R10X

VHID 系列

VHID-F-2626-A1,VHID-F-2626-A2,VHID-F-3030-A1,VHID-F-3030-A2,VHID-F-4040-A1,VHID-F-4040-A2,VHID-F-4545-A1,VHID-F-4545-A2

VHI-F 系列

VHI-F-30-A1,VHI-F-30-A2,VHI-F-30-A3,VHI-F-40-A1,VHI-F-40-A2,VHI-F-40-A3

VHOD-F 系列

VHOD-F-1212-A1,VHOD-F-1212-A2,VHOD-F-1515-A1,VHOD-F-1515-A2,VHOD-F-2020-A1,VHOD-F-2020-A2,VHOD-F-2525-A1,VHOD-F-2525-A2

VHO-F 系列

VHO-F-12-A1,VHO-F-12-A2,VHO-F-12-A3,VHO-F-15-A1,VHO-F-15-A2,VHO-F-15-A3,VHO-F-20-A1,VHO-F-20-A2,VHO-F-20-A3

VHPD-L 系列

VHPD-L-4040-A3

VHP-F 系列

VHP-F-20-A2,VHP-F-20-A3,VHP-F-20-A4,VHP-F-30-A2,VHP-F-30-A3,VHP-F-30-A4,VHP-F-30-A4/A3/A2-T9,VHP-F-40-A1,VHP-F-40-A2,VHP-F-40-A3,VHP-F-40-A4,VHP-F-40-A4/A3/A2-T9,VHP-F-54-A1,VHP-F-54-A2,VHP-F-54-A3,VHP-F-54-A4,VHP-F-70-A1,VHP-F-70-A2,VHP-F-70-A3,VHP-F-70-A4,VHP-F-86-A1,VHP-F-86-A2,VHP-F-86-A3,VHP-F-86-A4

VPFE 系列

VPFE-F20C-10,VPFE-F20D-10,VPFE-F25C-10,VPFE-F25D-10,VPFE-F30C-10,VPFE-F30D-10,VPFE-F35C-10,VPFE-F35D-10,VPFE-F40C-10,VPFE-F40D-10

VPS 系列

VPS-16-A1-FR,VPS-16-A2-FR,VPS-16-A3-FR,VPS-16-FR,VPS-23-A1-FR,VPS-23-A2-FR,VPS-23-A3-FR,VPS-23-FR,VPS-70-A1-FR,VPS-70-A2-FR,VPS-70-A3-FR,VPS-70-FR

一、型號釋義

• VHOD：高低壓組合式雙聯變量葉片泵系列
• F：法蘭安裝型式
• 2020：前后兩泵公稱排量均為 20mL/r，等排量雙聯結構
• A2：壓力調節檔位，調節區間 3.5～7.0MPa，最高使用壓力 7MPa

二、整體結構組成

1. 整體式鑄鐵泵殼體，前后端蓋一體布局，剛性高、耐壓抗振
2. 前泵、后泵各一套：偏心定子環、轉子、多片式葉片
3. 前后雙配油盤，帶壓力平衡阻尼槽，減小內泄與流量脈動
4. 內置兩組獨立壓力補償變量機構，每泵可單獨調壓、單獨變量
5. 共用一根主傳動軸，成對重載軸承支撐
6. 高壓雙唇骨架油封、全套耐油密封組件、定位銷

三、工作原理

屬于單作用偏心式、同軸雙聯、壓力自動補償變量葉片泵

1. 電機驅動主軸，前后雙泵同步同速運轉；葉片靠離心力 + 背部壓力油緊貼定子內環。
2. 葉片間密閉容腔旋轉時容積變大形成負壓，完成吸油；容積變小擠壓油液建立壓力，完成排油。
3. 空載 / 快進工況：系統壓力低，補償閥彈簧頂緊，定子保持最大偏心，雙泵全流量輸出，實現快速動作。
4. 工進 / 負載保壓：系統壓力上升達到設定值，液壓力推動閥芯、帶動定子偏移，偏心量自動減小，流量自動降低。
5. 雙聯獨立調壓，可分別設定前后泵壓力，完美適配快進大流量、工進高壓小流量高低壓復合回路，大幅減少溢流發熱、節能降溫。

四、核心典型參數

• 單泵排量：20 mL/r，雙聯組合 20+20 mL/r
• 壓力等級：調節范圍 3.5～7.0 MPa，最高瞬時壓力 7.5 MPa
• 適配轉速：700～1800 r/min，推薦常用 1200～1500 r/min
• 1500r/min 單泵空載流量：30 L/min，雙聯合計 60 L/min
• 工作介質：ISO VG32/VG46 抗磨液壓油
• 正常油溫：30～60℃
• 結構形式：法蘭安裝、同軸雙聯、內置調壓變量

五、性能特點

1. 高低壓自動切換：雙泵獨立變量，快進大流量、工進自動減流量，節能顯著、系統溫升低。
2. 運行低噪低脈動：多葉片結構 + 配油盤平衡槽，流量脈動小，整機振動噪音低。
3. 同軸一體結構：共用主軸、一體泵體，占用空間小，安裝配電機非常方便。
4. 耐用易維護：關鍵摩擦副材質耐磨，模塊化結構，定子、葉片、油封均可單獨更換。
5. 壓力可調范圍寬：A2 檔位適配絕大多數機床、輕工機械常規中低壓工況。

六、典型應用場景

各類需要快慢速動作、高低壓復合的液壓設備：

• 數控車床、加工中心、磨床液壓站
• 注塑輔助機械、木工機械、制鞋機械
• 自動化流水線液壓系統、液壓夾具、升降液壓單元

七、安裝使用注意事項

1. 吸油管路必須密封不漏氣，吸油高度控制在 500mm 以內，吸油過濾精度 100μm。
2. 嚴格控制電機與泵同軸度，偏差≤0.1mm，禁止皮帶單邊拉扯驅動。
3. 嚴禁一次性把壓力調至極限，需從小到大緩慢調節，避免液壓沖擊。
4. 保持油液清潔，定期換油清洗濾芯，防止雜質拉傷定子、葉片、配油盤。
