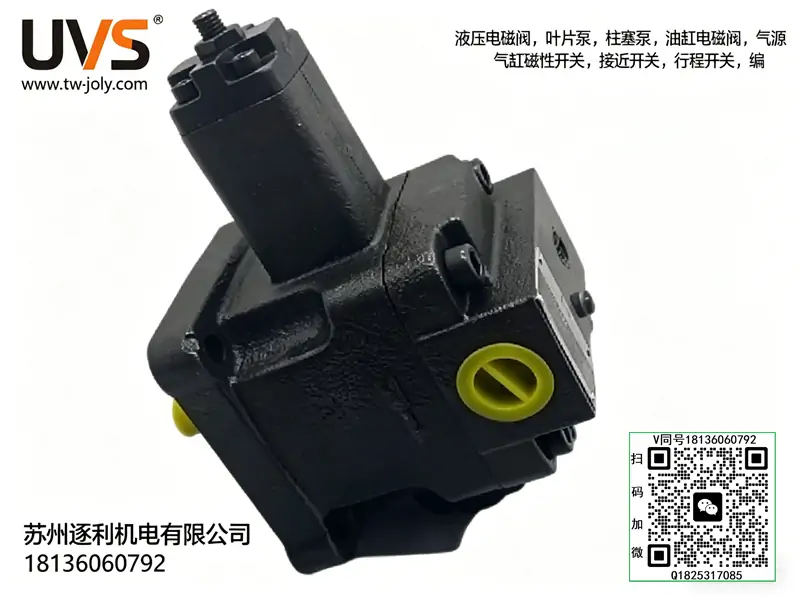

DVP1-20-70-10 是一款限壓式變量葉片泵（低壓、小排量、經濟型），主打低噪音、自吸強、節能、結構緊湊，常用于機床、液壓站、打包機、小型注塑機等中低壓液壓系統。
一、型號含義（無品牌）
- DVP1：系列代號（1 代低壓變量葉片泵）
- 20：公稱排量 20 mL/rev（每轉 20 毫升）
- 70：壓力等級 70 kgf/cm2（≈7 MPa）
- 10：設計版本 / 標準軸伸（平鍵軸）
二、核心技術參數（行業通用）
1. 基本性能
- 類型：單作用限壓式變量葉片泵
- 排量：20 mL/rev
- 額定壓力：7 MPa（70 bar）
- 最高壓力：7 MPa（連續）；短時 8 MPa
- 轉速范圍：800～1800 rpm（推薦 1450 rpm）
- 理論流量（1450 rpm）：≈29 L/min（20×1450÷1000）
- 實際流量：25～28 L/min
- 變量特性：壓力補償變量（達設定壓力自動減流量）
- 旋轉方向：順時針（軸端視）
- 噪音：≤58 dB（低噪型）
2. 結構與接口
- 材質：鑄鐵泵體、鋁合金后蓋
- 安裝：腳座式 / 法蘭式（通用）
- 軸伸：標準平鍵（10 型）
- 進出油口：吸口 G1/2"、排口 G3/8"（英制管螺紋）
- 泄油口：PT1/4"（獨立回油）
- 重量：≈5.6 kg
3. 適用條件
- 介質：抗磨液壓油（HM 32#/46#）
- 粘度：15～68 mm2/s（cSt）
- 工作溫度：-10℃～+65℃
- 清潔度：ISO 19/16 或更高
4. 性能特點
- 低壓節能：7MPa 級，空載流量大、高壓流量小，省電低發熱
- 低噪平穩：葉片與定子優化，運轉平順、噪音低
- 自吸性好：吸油能力強，可自吸高度 0.5m
- 響應快：壓力 / 流量變化響應靈敏，控制穩定
- 壽命長：耐磨葉片、定子，適合連續工況
- 易維護：結構簡單、拆裝方便、配件通用

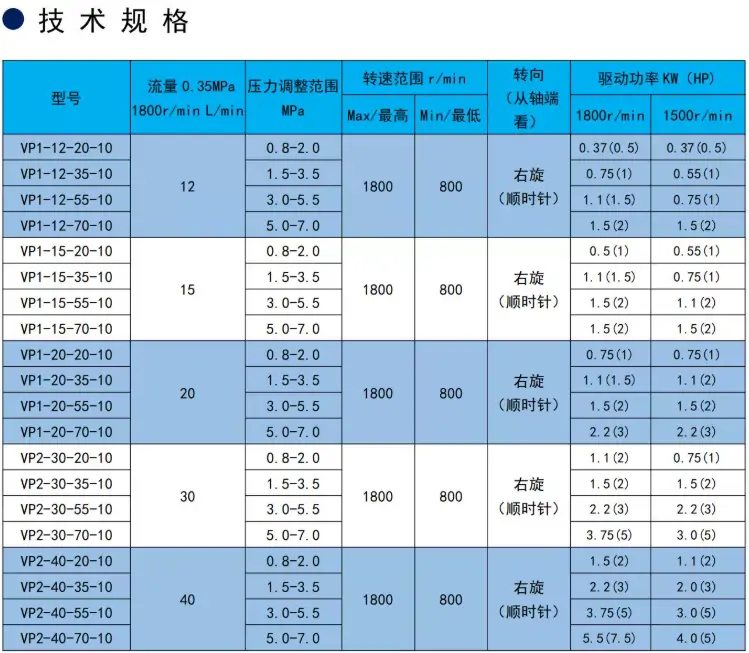

三、同系列排量對照
- DVP1-12-70-10：12 mL/rev
- DVP1-15-70-10：15 mL/rev
- DVP1-20-70-10：20 mL/rev（本型號）
- DVP1-30-70-10：30 mL/rev
- DVP1-40-70-10：40 mL/rev
四、典型應用場景
- 機床：車床、銑床、磨床液壓系統
- 液壓站：小型節能液壓站、潤滑系統
- 輕工機械：打包機、壓塊機、裁斷機
- 橡塑機械：小型注塑機、吹塑機
- 工程機械：小型裝載機、叉車輔助系統
- 自動化設備：液壓夾具、升降平臺
五、選型匹配要點
- 電機匹配：4 極 1450 rpm、3～4 kW 三相電機
- 壓力設定：按系統調 3～6 MPa（留安全余量）
- 冷卻過濾：配 10～20μm 過濾器，油溫控制＜60℃
- 安裝：水平安裝，吸油管路短、粗、少彎，避免漏氣
一句話總結
DVP1-20-70-10 = 20 mL/rev、7 MPa、≈29 L/min 低壓變量葉片泵，壓力補償、低噪節能、緊湊耐用，適配小型中低壓液壓系統。
