海特克HYTEK葉片泵PVL1-10/12/14/19/23/25/28/31-F-1R-U-10油泵
KHG0系列：
KHG0-10-01R-VPC KHG0-08-01R-VPC KHG0-13-01R-VPC KHG0-16-01R-VPC KHG0-20-01R-VPC
KHG1系列：
KHG1-25-01R-VPC KHG1-32-01R-VPC KHG1-40-01R-VPC KHG1-50-01R-VPC KHG1-63-01R-VPC
KHG2系列：
KHG2-63-01R-VPC KHG2-80-01R-VPC KHG2-100-01R-VPC KHG2-125-01R-VPC KHG2-145-01R-VPC KHG2-160-01R-VPC
CP0系列：
CP0-08-P-10RCP0-10-P-10R,CP0-13-P-10R,CP0-16-P-10R,CP0-20-P-10R
CP1系列：
CP1-25-P-10R,CP1-32-P-10R,CP1-40-P-10R,CP1-50-P-10R,CP1-63-P-10R
CP2系列：
CP2-100-P-10R,CP2-125-P-10R,CP2-145-P-10R,CP2-160-P-10R,CP2-80-P-10R
HA10VS系列：
HA10VS0100DR/31R-PPA12N00,HA10VS0140DR/31R-PPA12N00,HA10VS018DR/31R-PPA12N00
HA10VS028DR/31R-PPA12N00,HA10VS045DR/31R-PPA12N00,HA10VS071DR/31R-PPA12N00
HA100系列：
HA100-F-R-04-H-S-K-32,HA100-F-R-04-H-S-K-32-V,HA145-F-R-04-H-S-K-32-V,HA16-F-R-01-H-S-K-32
HA185-F-R-04-H-S-K-32,HA37-F-R-01-H-K-32,HA37-F-R-01-H-S-K-32,HA37-F-R-04-H-K-32/3201
HA45-F-R-04-H-K-32,HA56-F-R-01-H-S-K-32,HA56-F-R-04-H-K-32,HA64-F-R-04-H-K-32
HA70-F-R-04-H-S-K-32-V,HA80-F-R-04-H-S-K-32-V,HA90-F-R-01-H-S-K-32
HAA2FM系列：
HAA2FM10/61W-VTD027,HAA2FM107/61W-VUX027,HAA2FM125/61W-VUX027,HAA2FM16/61W-VTD027
HAA2FM160/61W-VUX027,HAA2FM180/61W-VUX027,HAA2FM23/61W-VTD027 HAA
HAA2FM28/61W-VTD027 HAA,HAA2FM32/61W-VTD027 HAA,HAA2FM45/61W-VTD027 HAA
HAA2FM56/61W-VTD527,HAA2FM561W-VTD027 HAA,HAA2FM63/61W-VTD027
HAA2FM63/61W-VTD527,HAA2FM80/61W-VUX027,HAA2FM90/61W-VUX027

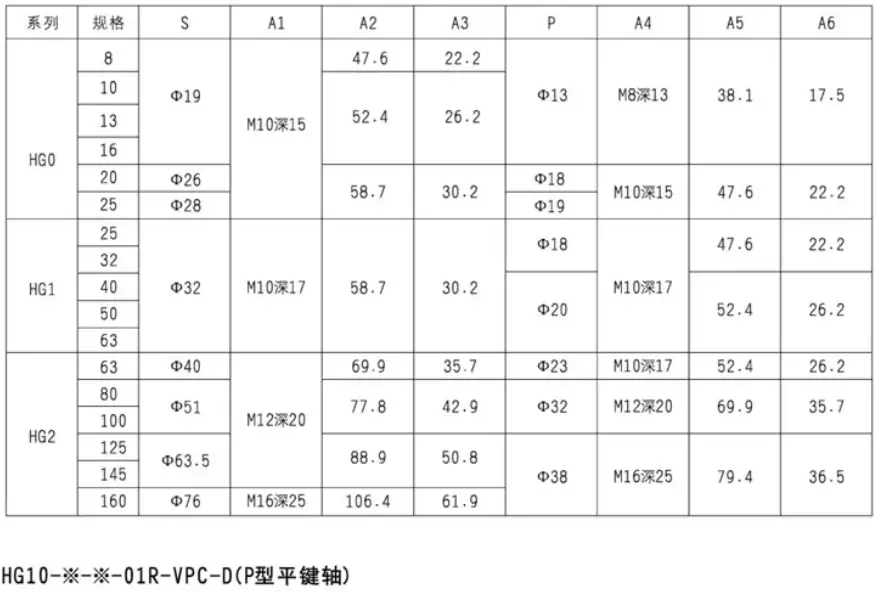

HG00系列：
HG00-20-08-01R-VPC,HG00-20-10-01R-VPC,HG00-20-13-01R-VPC,HG00-20-16-01R-VPC,HG00-20-20-01R-VPC

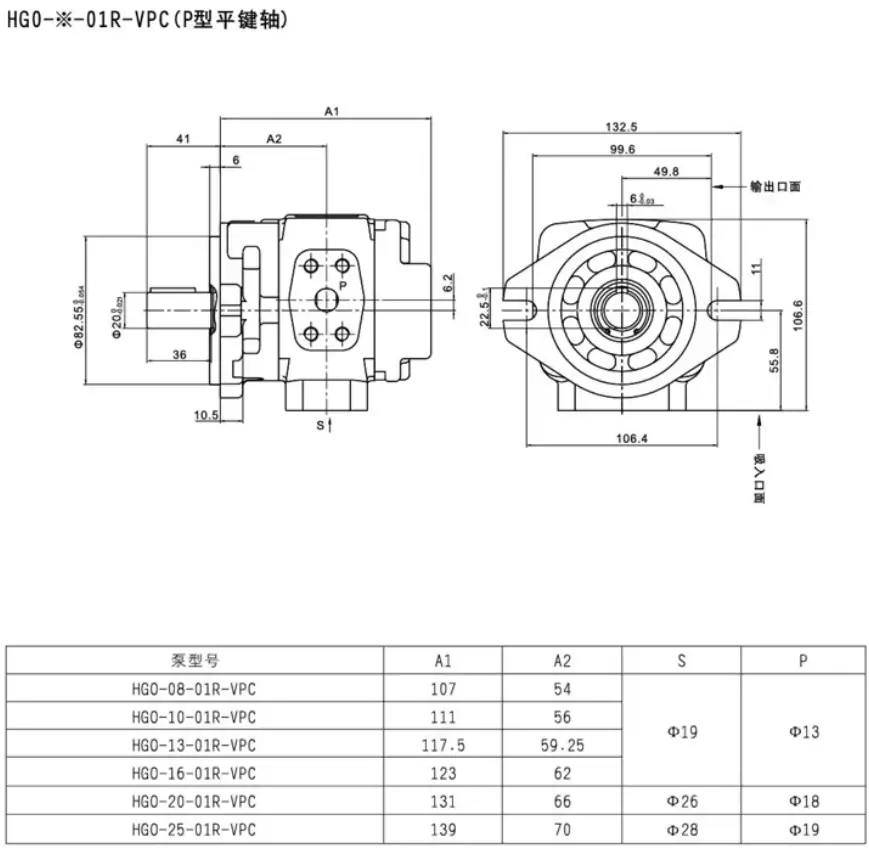

HG0系列：
HG0-08-01R-VPC,HG0-08-01R-VSC,HG0-10-01R-VPC,HG0-13-01R-VPC,HG0-16-01R-VPC,HG0-20-01R-VPC

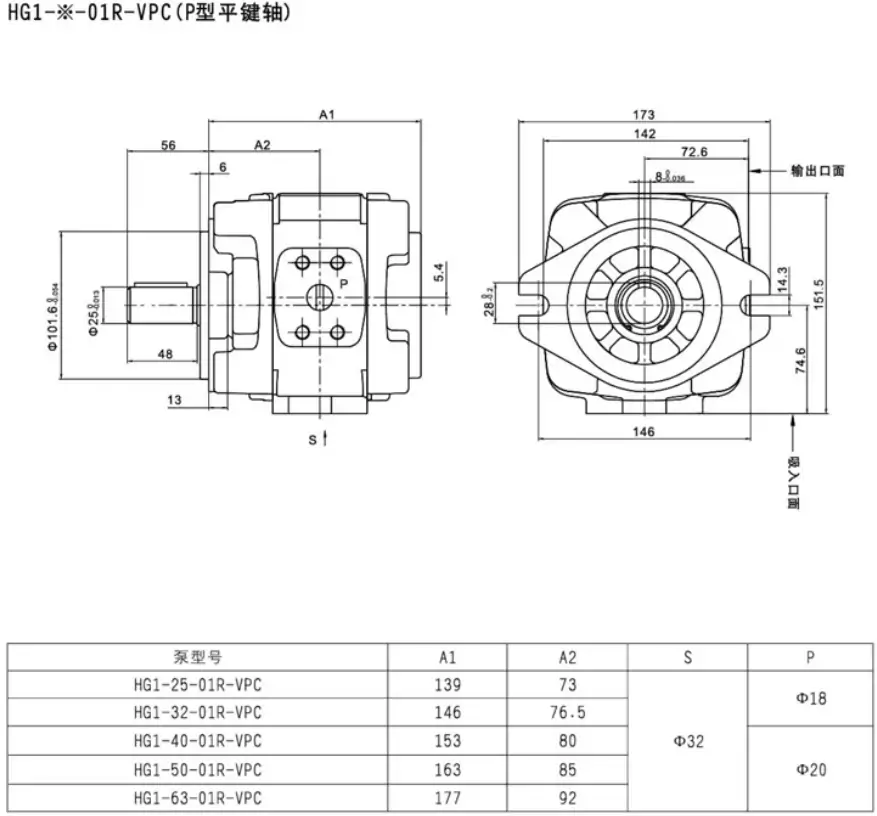

HG1系列：
HG1-25-01R-VPC,HG1-32-01R-VPC,HG1-40-01R-VPC,HG1-50-01R-VPC,HG1-63-01R-VPC

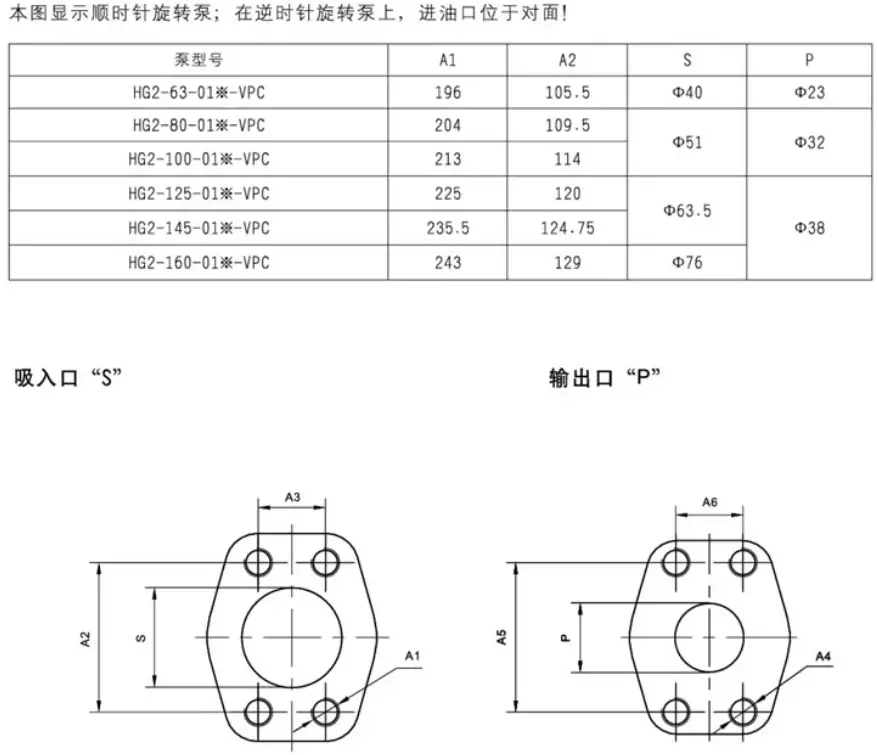

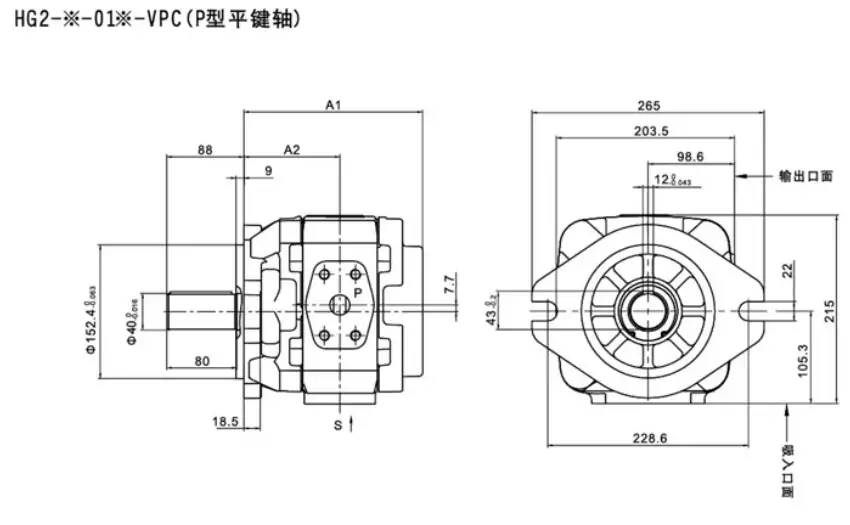

HG2系列：
HG2-100-01R-VPC，HG2-125-01R-VPC,HG2-145-01R-VPC,HG2-160-01R-VPC，HG2-80-01R-VPC

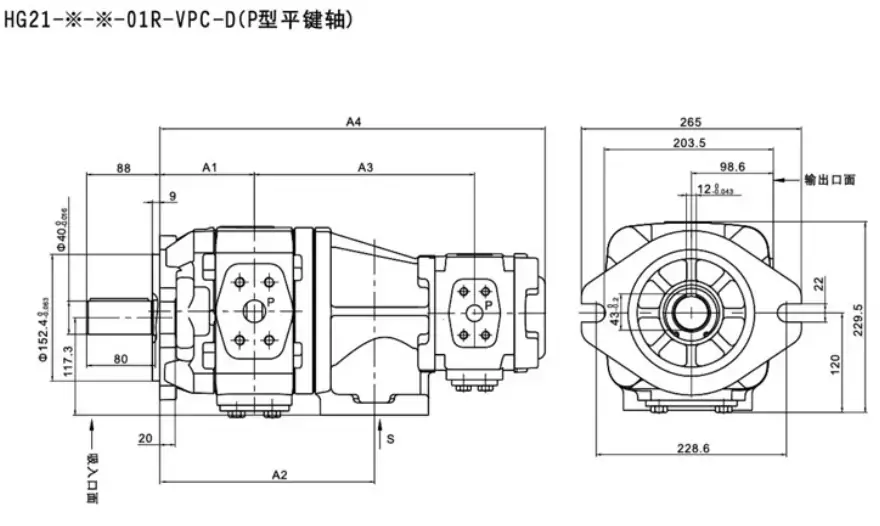

HG21系列：
HG21-100-25-01R-VPC-D-36-1,HG21-100-32-01R-VPC-D-36-1,HG21-100-40-01R-VPC-D-36-1,HG21-100-50-01R-VPC-D-36-1,HG21-100-63-01R-VPC-D-36-1,HG21-125-25-01R-VPC-D-36-1,HG21-125-32-01R-VPC-D-36-1,HG21-125-40-01R-VPC-D-36-1,HG21-125-50-01R-VPC-D-36-1,HG21-125-63-01R-VPC-D-36-1,HG21-160-25-01R-VPC-D-36-1,HG21-160-32-01R-VPC-D-36-1,HG21-160-40-01R-VPC-D-36-1,HG21-160-50-01R-VPC-D-36-1,HG21-160-63-01R-VPC-D-36-1,HG21-80-25-01R-VPC-D-36-1,HG21-80-32-01R-VPC-D-36-1,HG21-80-40-01R-VPC-D-36-1,HG21-80-50-01R-VPC-D-36-1,HG21-80-63-01R-VPC-D-36-1
P08系列：
P08-A1-F-R-01,P08-A2-F-R-01,P08-A3-F-R-01
P16系列：
P16-A1-F-R-01,P16-A2-F-R-01,P16-A3-F-R-01
P22系列：
P22-A1-F-R-01,P22-A2-F-R-01,P22-A3-F-R-01
P36系列：
P36-A1-F-R-01,P36-A2-F-R-01,P36-A3-F-R-01
P46系列：
P46-A1-F-R-01,P46-A2-F-R-01,P46-A3-F-R-01
PV2R2系列：
PV2R2-26-F-1R-U-10,PV2R2-33-F-1R-U-10,PV2R2-41-F-1R-U-10,PV2R2-47-F-1R-U-10,PV2R2-53-F-1R-U-10,PV2R2-59-F-1R-U-10,PV2R2-65-F-1R-U-10,PV2R2-75-F-1R-U-10
PVL系列：
PVL-65-F-1R-L-10
PVL1系列：
PVL1-10-F-1R-U-10,PVL1-12-F-1R-U-10,PVL1-14-F-1R-U-10,PVL1-17-F-1R-U-10,PVL1-19-F-1R-U-10，PVL1-23-F-1R-U-10,PVL1-25-F-1R-U-10,PVL1-28-F-1R-U-10,PVL1-31-F-1R-U-10,PVL1-6-F-1R-U-10,PVL1-8-F-1R-U-10
PVL12系列：
PVL12-10-65-F-1R-RU-10,PVL12-12-33-F-1R-UU-10
PVL23系列：
PVL23-41-66-F-1R-DD-10,PVL23-65-94-F-1R-LL-10
PVL2系列：
PVL2-47-F-1R,PVL2-53-F-1R-L-10,PVL2-65-F-1R-U-10
PVL3系列：
PVL3-116-F-1R-D-10,PVL3-125-F-1R-D-10,PVL3-136-F-1R-D-10,PVL3-52-F-1R-D-10,PVL3-52-F-1R-U-10,PVL3-60-F-1R-D-10,PVL3-60-F-1R-U-10,PVL3-66-F-1R-D-10,PVL3-76-F-1R-D-10,PVL3-85-F-1R-D-10,PVL3-94-F-1R-D-10
VPV1系列：
VPV1-20-55-10，VPV1-20-70-10
20系列
20V25A-1CR 20VQ
2520系列
2520V/VQ 2520V17A14-1AD22L 2520VQ
2525系列
2525V/VQ 2525VQ
25系列
25V/VQ 25V-10A 25V10A-1DR-10 25V-12A 25V-14A 25V-15A 25V17A-1A22R 25V20 25V21A 25V-21A-1B-22R 25V25
25VQ12MS86BR 25VQ17A-1BR 25VQ17A-1CR 25VQ25A-1A20L 25VQ25A-86DR 3520V/VQ
3520系列
3520VQ 3520VQ21A8S-1BBR
3525系列
3525V/VQ 3525V-25A25 3525v-38a21-86aa-22r 3525VQ 3525VQ-25A14-1DB 35V/VQ
35系列
35V20 35V-21/25A-1/86A-22R 35V25 35V-35A-1/86D-22R 35V35A-1BR 35V38A-1/86-C/D-22R
35VQ25A-1C/BR 35VQ30 35VQ30A-1CR 35VQ35 35VQ35A-1AR 35VQ35A-1CR 35VQ38 35VQ42
4520系列
4520V/VQ 4520VQ 4520VQ-60/11A-1AA 4520VQ-60/12A-1AA 4520VQ-60/14A-1AA
4520VQ-60/5A-1AA 4520VQ-60/6A-1AA 4520VQ-60/7A-1AA 4520VQ-60/8A-1AA
4520VQ-60/9A-1AA 4520VQ-66/11A-1AA 4520VQ-66/12A-1AA 4520VQ-66/14A-1AA
4520VQ-66/5A-1AA 4520VQ-66/6A-1AA 4520VQ-66/7A-1AA 4520VQ-66/8A-1AA
4520VQ-66/9A-1AA 4520VQ-75/11A-1AA 4520VQ-75/12A-1AA 4520VQ-75/14A-1AA
4520VQ-75/5A-1AA 4520VQ-75/6A-1AA 4520VQ-75/7A-1AA 4520VQ-75/8A-1AA
4520VQ-75/9A-1AA 4525V/VQ 4525V60A17-1AC22L 4525VQ 4535V/VQ
4535系列
4535V-50A35-86 4535V60A38-1AA-22R 4535V-60A38-1CC-22R 4535VQ
45系列
45V/VQ 45V20 45V25 45V35 45V60A-001C-22R 45V75A
45VQ42 45VQ47 45VQ50 45VQ50A 45VQ57 45VQ60 45VQ60A 45VQ66 45VQ75
PVL1?10 是小排量、高壓、低脈動、定量葉片泵，公稱排量 10 mL/r，額定壓力 16 MPa，峰值 21 MPa，主打中低流量、高精度、低噪聲液壓系統。
?? 型號定義
- PVL1：系列代號（PVL 為低噪高壓葉片泵，1 為規格段）
- 10：公稱排量 10 mL/r
- 常見后綴：F（適配抗磨液壓油 / 水乙二醇等）、?1F（法蘭安裝）、?1R（右旋，軸端視順時針）、U（出油口在上）
?? 結構組成
- 泵體與端蓋：高強度鑄鐵，剛性強、抗振。
- 定子 + 轉子 + 葉片：圓弧葉片 + 高次方無沖擊過渡曲線，降低接觸應力、減小脈動與噪聲。
- 側板 / 配流盤：液壓平衡設計，自適應間隙，提升容積效率。
- 泵芯組件：插裝式結構，互換性好，維修便捷。
?? 核心參數
| 參數 | 數值 |
| 公稱排量 | 10 mL/r |
| 額定壓力 | 16 MPa |
| 峰值壓力 | 21 MPa |
| 轉速范圍 | 750–1800 r/min（推薦 1500 r/min） |
| 容積效率 | ≥92%（1500 r/min、16 MPa） |
| 噪音 | ≤60 dB (A)（1500 r/min、額定壓力） |
| 驅動功率 | 約 4.3 kW（16 MPa、1500 r/min） |
| 重量 | 約 5.3–6.4 kg |
| 軸伸 | φ19.05 mm（或 φ20 mm）圓柱軸，平鍵 / 花鍵可選 |
| 油口 | 進油 Rc 1，出油 Rc ?（或?qū)?yīng)螺紋法蘭） |
?? 工作原理
轉子帶動葉片旋轉，葉片在定子內曲線與離心力作用下伸縮，配流盤將吸 / 壓腔分離；液壓平衡側板自動補償間隙，高壓時保持低泄漏；圓弧葉片與高次方曲線減小沖擊與磨損，實現低脈動、低噪聲。
? 性能特點
- 高壓高效：16 MPa 額定、21 MPa 峰值，容積效率≥92%，節能穩定。
- 低噪低脈動：內曲線優化 + 葉片設計，流量脈動≤2%，適配精密設備。
- 寬轉速適配：750–1800 r/min 穩定，伺服 / 變頻驅動亦適用。
- 維護便捷：插裝式泵芯，現場可快速更換，停機時間短。
- 抗振抗污：結構剛性強，適配工業現場工況。
??? 應用場景
- 精密液壓：數控機床、加工中心、注塑機、壓鑄機（高精度、低噪聲）。
- 工程機械：小型裝載機、環衛設備、叉車（緊湊、高效）。
- 工業裝備：鍛壓、皮革、橡塑機械（中低流量、高壓穩定）。
?? 安裝與使用
- 安裝：法蘭 / 腳座安裝，剛性基座，避免振動；軸端同心度≤0.05 mm。
- 油口：上進下壓（標準），嚴禁接反；吸油高度≤0.5 m，管路密封防漏氣。
- 油液：抗磨液壓油 ISO VG32，油溫 20–60℃，粘度 20 cSt（50℃）。
- 轉向：軸端視順時針（1R）為標準，反轉會導致不出油、磨損。
- 啟停：先空載啟動，再加載；停機先卸壓再斷電，防倒流沖擊。
?? 常見故障與排除
| 故障 | 原因 | 排除 |
| 壓力不足 | 泄漏、補償失效、轉速低 | 檢查泵芯 / 側板磨損，換油；清洗過濾器；升至額定轉速 |
| 噪聲大 | 吸空、葉片卡滯、軸承磨損 | 補油、防漏氣；檢查葉片與定子；更換軸承與密封 |
| 流量不足 | 吸油阻力、葉片磨損、轉向錯 | 清洗濾芯、加粗管路；更換泵芯；糾正轉向 |
| 溫升過高 | 負載過大、油液污染、冷卻不足 | 排查系統；換油；加裝冷卻器 |
?? 與同系列對比（PVL1 系列）
| 型號 | 排量 (mL/r) | 額定壓力 (MPa) | 峰值壓力 (MPa) | 功率 (kW)@16MPa/1500r/min | 重量 (kg) |
| PVL1?6 | 6 | 16 | 21 | 約 2.3–3.0 | 4.3–5.2 |
| PVL1?8 | 8 | 16 | 21 | 約 3.8–4.8 | 4.8–5.8 |
| PVL1?10 | 10 | 16 | 21 | 約 4.3–5.3 | 5.3–6.4 |
| PVL1?12 | 12 | 16 | 21 | 約 5.2–6.5 | 5.8–7.0 |
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.gbyjy.cn/yyyb/798.html
