SUNNY內嚙合高壓齒輪泵HG22-125-125-01R-VPC-D-36-1高壓力
HG0-08-01R-VPC，HG0-10-01R-VPC，HG0-10-1R-VPC，HG0-10-1R-VSC，HG0-13-01R-VPC，HG0-160-01R-VPC，HG0-16-01R-VPC，HG0-20-01R-VPC，HG0-8-1R-VPC，HG0-8-1R-VSC，
HG1-100-01R-VPC，HG1-125-01R-VPC，HG1-13-1R-VPC，HG1-13-1R-VSC，HG1-16-1R-VPC，HG1-16-1R-VSC，HG1-20-1R-VPC，HG1-20-1R-VSC，HG1-25-01R-VPC，HG1-25-1R-VPC，HG1-25-1R-VSC，HG1-32-01R-VPC，HG1-32-1R-VPC，HG1-32-1R-VSC，HG1-40-01R-VPC，HG1-40-1R-VPC，HG1-40-1R-VSC，HG1-50-01R-VPC，HG1-50-1R-VPC，HG1-50-1R-VSC，HG1-63-01R-VPC，HG1-63-1R-VPC，HG1-63-1R-VSC
HG2-100-01R-VPC，HG2-100-1R-VPC，HG2-100-1R-VSC，HG2-125-01R-VPC，HG2-125-1R-VPC，HG2-125-1R-VSC，HG2-140-01R-VPC，HG2-160-01R-VPC，HG2-160-1R-VPC，HG2-160-1R-VSC，HG2-80-01R-VPC，HG2-80-1R-VPC，HG2-80-1R-VSC
CP0-08-P-20R，CP0-16-P-10R，CP0-20-P-10R
CP1-25-P-10R，CP1-32-P-10R-36，CP1-63-P-10R，CPO-10-P-10R
CP2-100-P-01R-36，CP2-100-P-10B-36，CP2-125-P-01R-36，CP2-145-P-01R-36，CP2-160-P-01R-36，CP2-80-P-01R-36，CP2-80-P-10R-36，
HA-100-F-R-01-B-S-K-32-V，HA100-F-R-04-H-S-K-32，HA-120-F-R-01-B-S-K-32-V，HA145-F-R-04-H-S-K-32，HA-16-F-R-01-B-S-K-32-V，HA-16-F-R-04-B-S-K-32-V，HA180-F-R-04-H-S-K-32，HA-22-F-R-01-B-S-K-32-V，HA-22-F-R-04-B-S-K-32-V，HA-37-F-R-01-B-S-K-32-V，HA-37-F-R-04-B-S-K-32-V，HA37-F-R-04-H-K-3201，HA37-F-R-04-H-S-K-3201，HA-45-F-R-01-B-S-K-32-V，HA-45-F-R-04-B-S-K-32-V，HA45-F-R-04-H-K-32，HA45-F-R-04-H-S-K-32，HA-56-F-R-01-B-S-K-32-V，HA-56-F-R-04-B-S-K-32-V，HA56-F-R-04-H-S-K-32，HA64-F-R-04-H-S-K-32，HA-70-F-R-04-B-S-K-32-V，HA-80-F-R-01-B-S-K-32-V，HA80-F-R-04-H-S-K-32，HA-90-F-R-01-B-S-K-32-V，HA90-F-R-04-H-S-K-32
HA10VS0100DR/31R-PPA12N00，HA10VS0140DR/31R-PPA12N00，HA10VS018DR/31R-PPA12N00，HA10VS028DR/31R-PPA12N00，HA10VS045DR/31R-PPA12N00，HA10VS071DR/31R-PPA12N00
SQP1-11-86A-18，SQP1-11-86B-18，SQP1-11-86C-18，SQP1-11-86D-18，SQP1-12-86A-18，SQP1-12-86B-18，SQP1-12-86C-18，SQP1-12-86D-18，SQP1-14-86A-18，SQP1-14-86B-18，SQP1-14-86C-18，SQP1-14-86D-18
SQP2-10-86A-18，SQP2-10-86B-18，SQP2-10-86C-18，SQP2-10-86D-18
SQP3-45-86A-18，SQP3-45-86B-18，SQP3-45-86C-18，SQP3-45-86D-18
SQP4-42-86A-18，SQP4-42-86B-18，SQP4-42-86C-18，SQP4-42-86D-18，SQP4-45-86A-18，SQP4-45-86B-18，SQP4-45-86C-18，SQP4-45-86D-18
20系列
20V25A-1CR 20VQ
2520系列
2520V/VQ 2520V17A14-1AD22L 2520VQ
2525系列
2525V/VQ 2525VQ
25系列
25V/VQ 25V-10A 25V10A-1DR-10 25V-12A 25V-14A 25V-15A 25V17A-1A22R 25V20 25V21A 25V-21A-1B-22R 25V25
25VQ12MS86BR 25VQ17A-1BR 25VQ17A-1CR 25VQ25A-1A20L 25VQ25A-86DR 3520V/VQ
3520系列
3520VQ 3520VQ21A8S-1BBR
3525系列
3525V/VQ 3525V-25A25 3525v-38a21-86aa-22r 3525VQ 3525VQ-25A14-1DB 35V/VQ
35系列
35V20 35V-21/25A-1/86A-22R 35V25 35V-35A-1/86D-22R 35V35A-1BR 35V38A-1/86-C/D-22R
35VQ25A-1C/BR 35VQ30 35VQ30A-1CR 35VQ35 35VQ35A-1AR 35VQ35A-1CR 35VQ38 35VQ42
4520系列
4520V/VQ 4520VQ 4520VQ-60/11A-1AA 4520VQ-60/12A-1AA 4520VQ-60/14A-1AA
4520VQ-60/5A-1AA 4520VQ-60/6A-1AA 4520VQ-60/7A-1AA 4520VQ-60/8A-1AA
4520VQ-60/9A-1AA 4520VQ-66/11A-1AA 4520VQ-66/12A-1AA 4520VQ-66/14A-1AA
4520VQ-66/5A-1AA 4520VQ-66/6A-1AA 4520VQ-66/7A-1AA 4520VQ-66/8A-1AA
4520VQ-66/9A-1AA 4520VQ-75/11A-1AA 4520VQ-75/12A-1AA 4520VQ-75/14A-1AA
4520VQ-75/5A-1AA 4520VQ-75/6A-1AA 4520VQ-75/7A-1AA 4520VQ-75/8A-1AA
4520VQ-75/9A-1AA 4525V/VQ 4525V60A17-1AC22L 4525VQ 4535V/VQ
4535系列
4535V-50A35-86 4535V60A38-1AA-22R 4535V-60A38-1CC-22R 4535VQ
45系列
45V/VQ 45V20 45V25 45V35 45V60A-001C-22R 45V75A
45VQ42 45VQ47 45VQ50 45VQ50A 45VQ57 45VQ60 45VQ60A 45VQ66 45VQ75

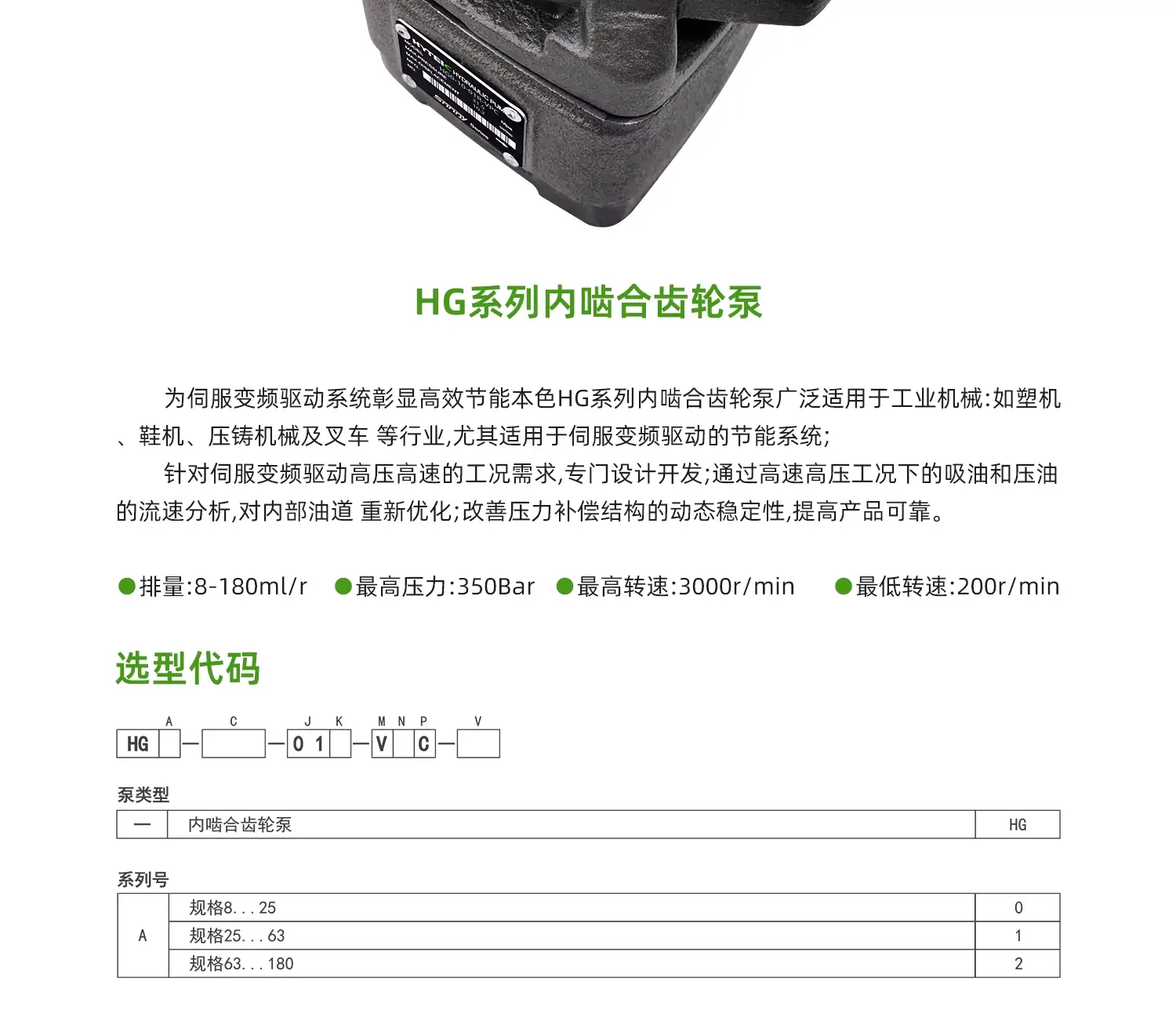

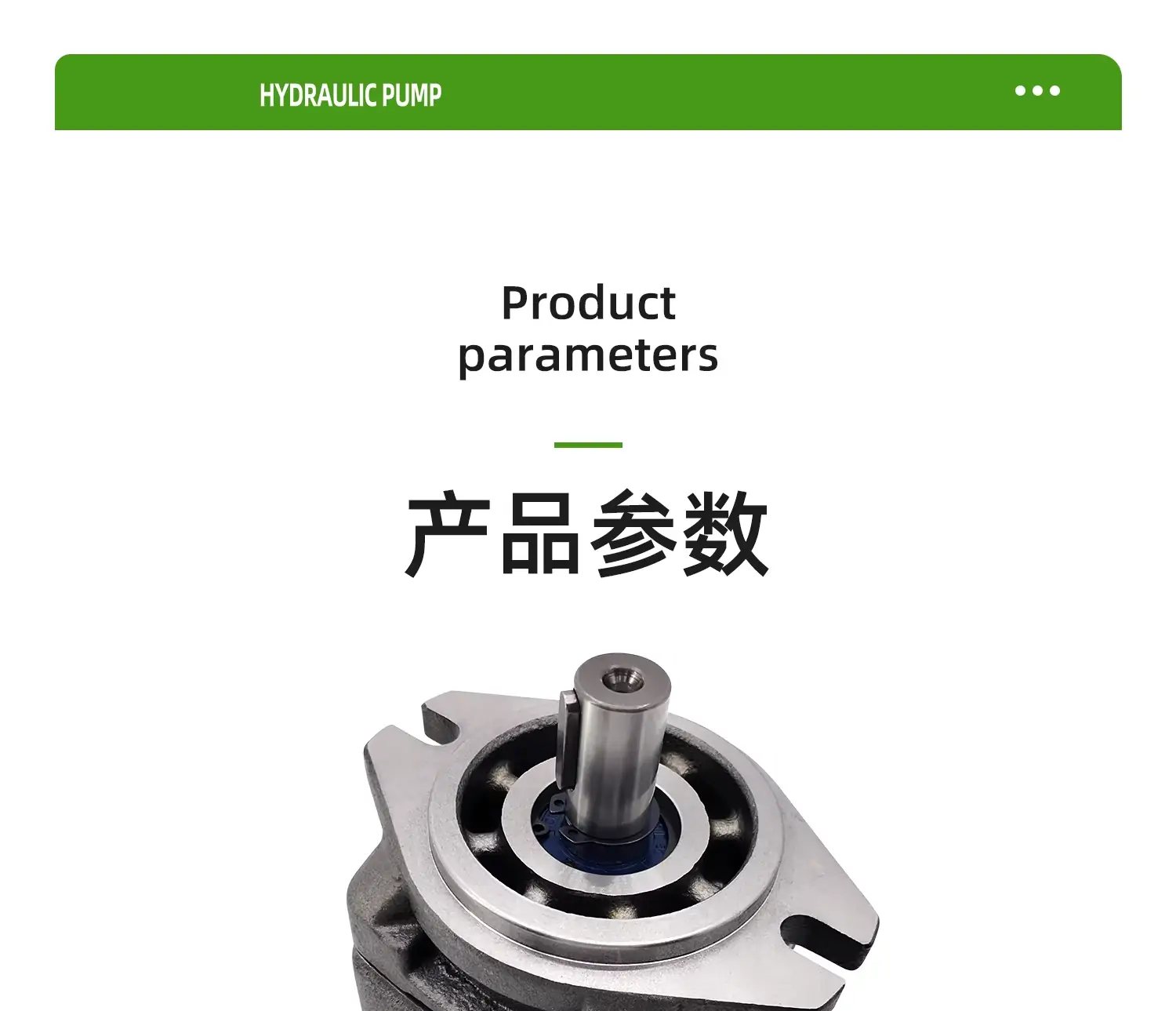

HG22 屬于高壓內嚙合齒輪泵，為固定排量、雙聯泵結構（雙級串聯），核心采用軸向+徑向全補償設計，主打高壓、低噪、高效、大流量，適配中高壓液壓系統。

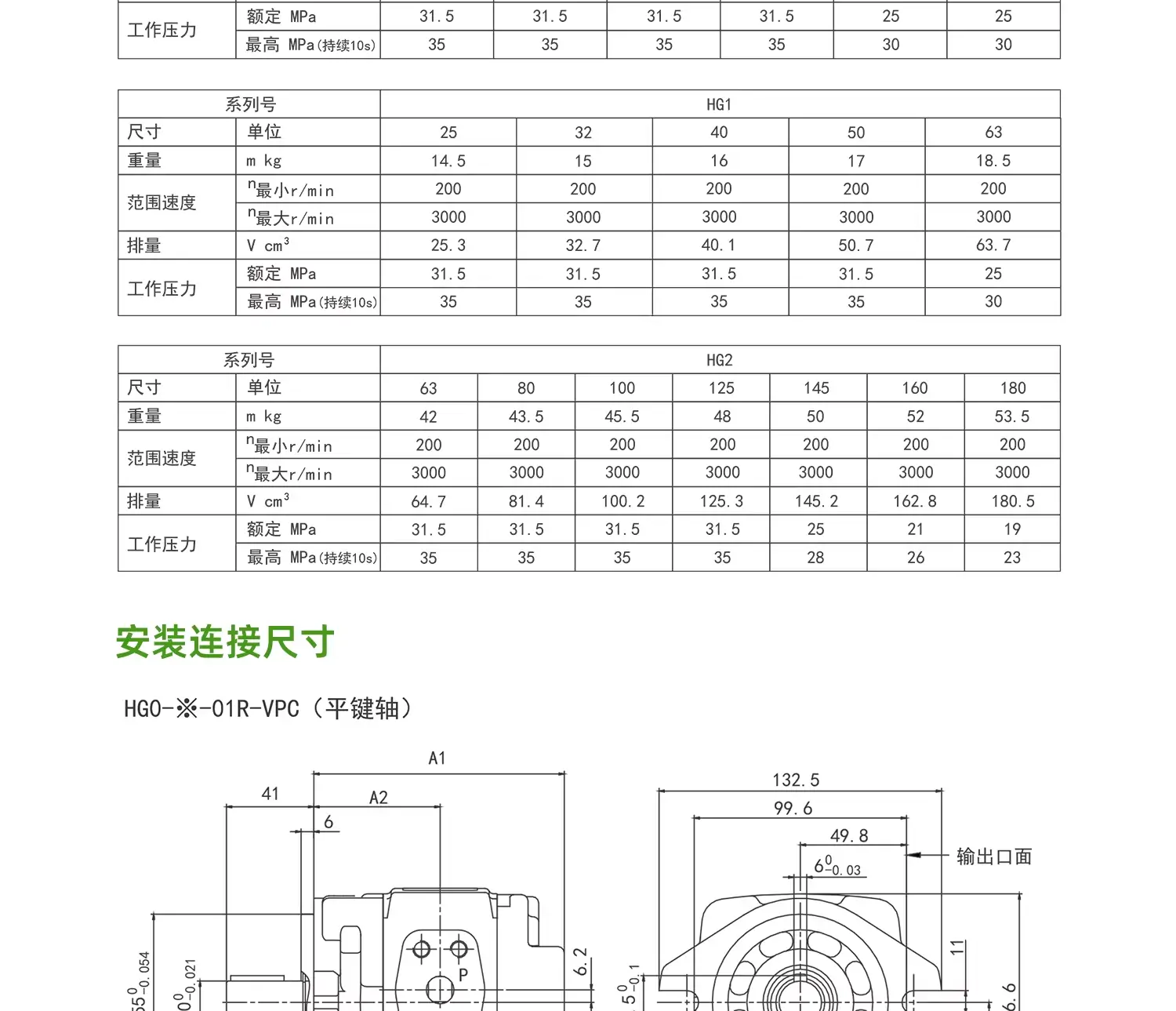

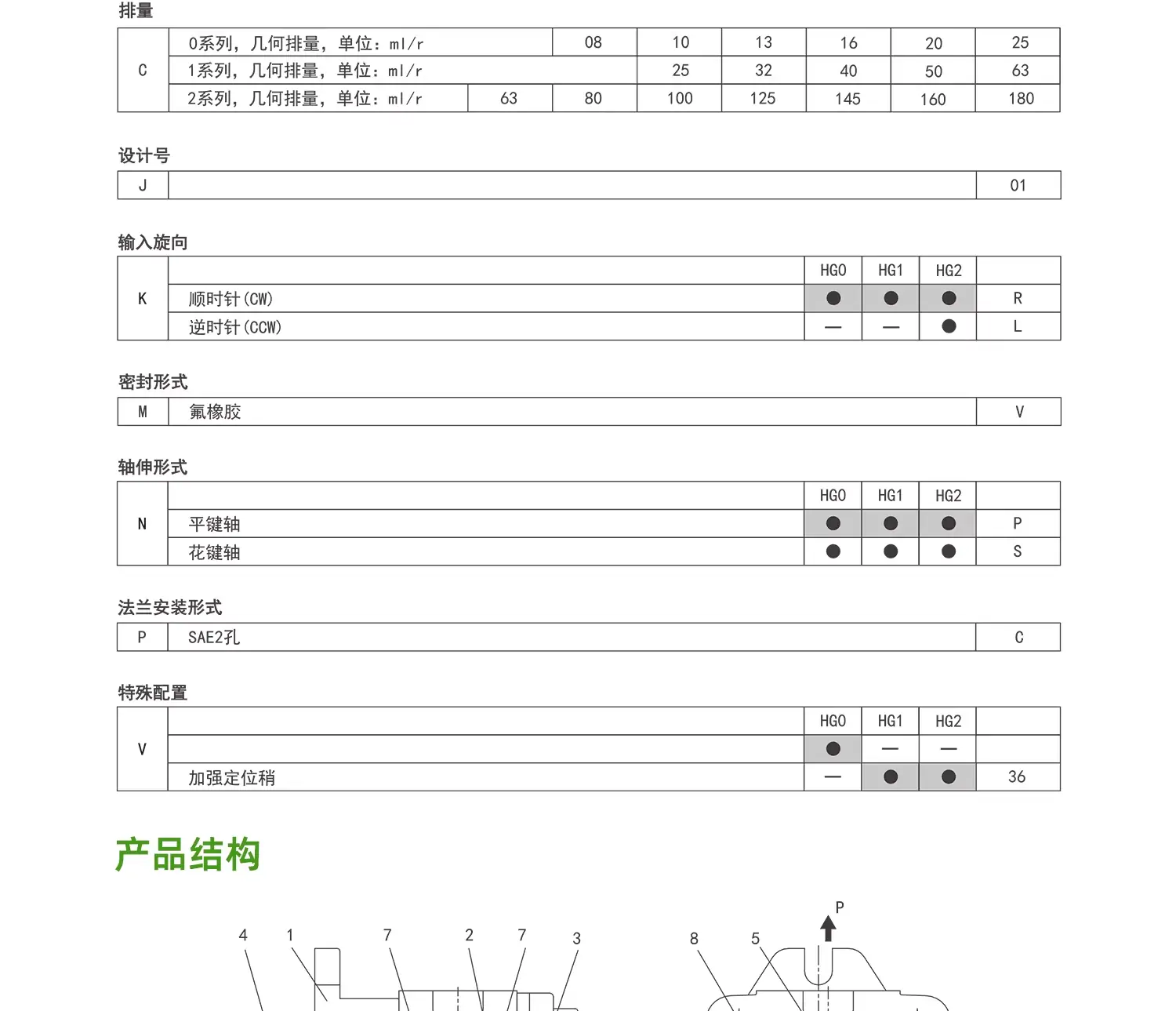

一、核心參數（通用標準，額定 25MPa）
1. 基礎規格
- 類型：內嚙合齒輪泵（固定排量、雙聯結構）
- 系列：HG2（大排量級）、HG22（雙聯泵）
- 排量范圍：80–160 mL/r（單級）；雙聯為雙排量組合（如 80/63、100/80、125/100、160/125 等）
- 額定工作壓力：25 MPa（250 bar）（雙級均同壓）
- 峰值壓力：31.5 MPa（315 bar）（短時 ≤10s）
- 轉速范圍最低：200 r/min額定：1500 r/min最高：3000 r/min
- 理論流量（1500r/min）單級 100mL/r：150 L/min雙聯 125/100mL/r：187.5+150=337.5 L/min
- 效率（1500r/min、25MPa）容積效率：≥94%機械效率：≥91%總效率：≥85%
- 適用介質：抗磨液壓油（ISO VG32/46/68）、礦物油
- 油溫：-15℃～+80℃
- 旋轉方向：順時針/逆時針（軸端視向）
- 安裝法蘭：SAE J/B 標準、ISO 標準

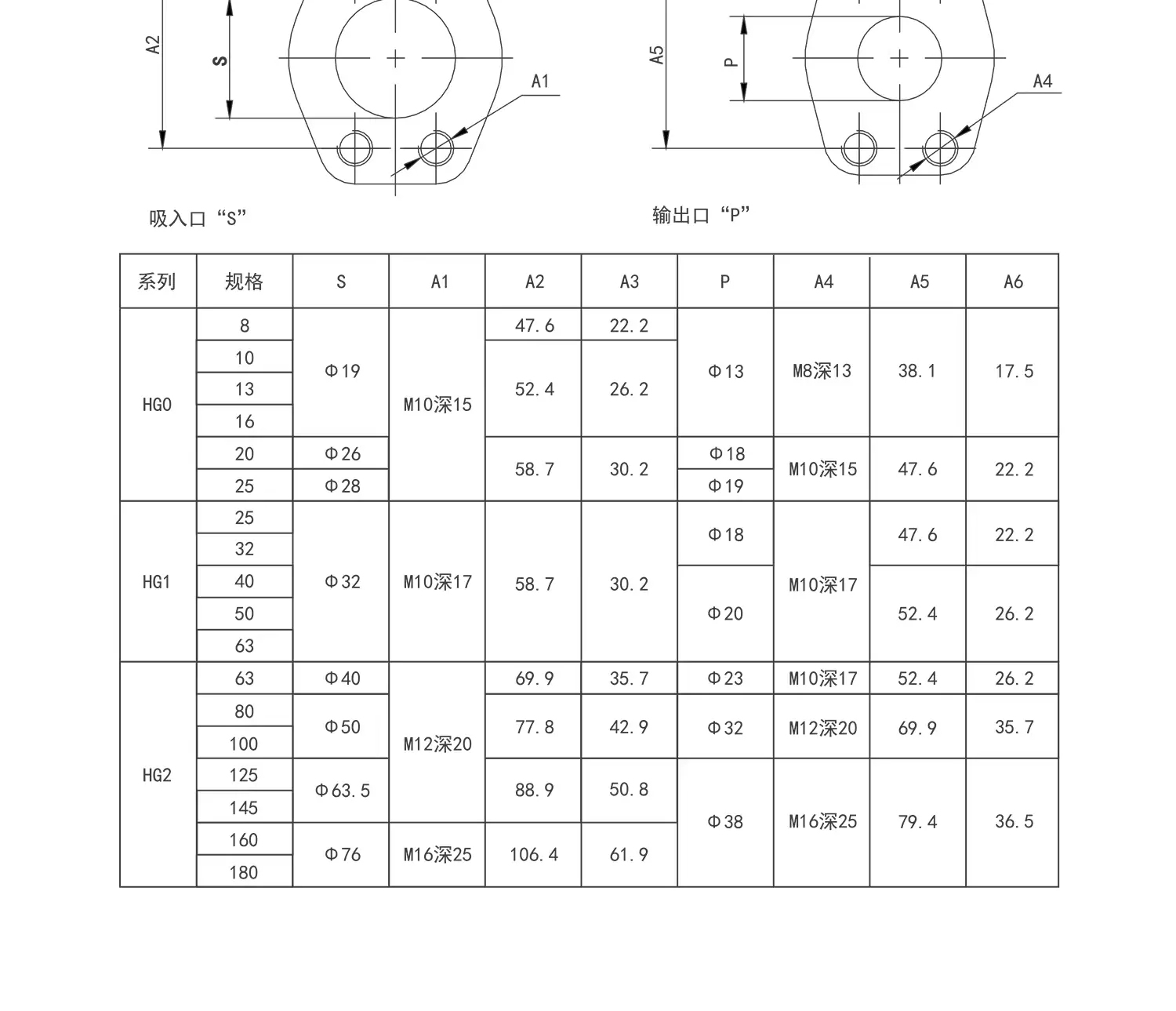

- 油口：進/出油均為 SAE 法蘭（大口徑吸油、小口徑壓油）
- 重量：?jiǎn)渭?jí)約 18–25kg；雙聯約 36–50kg
二、結構與工作原理

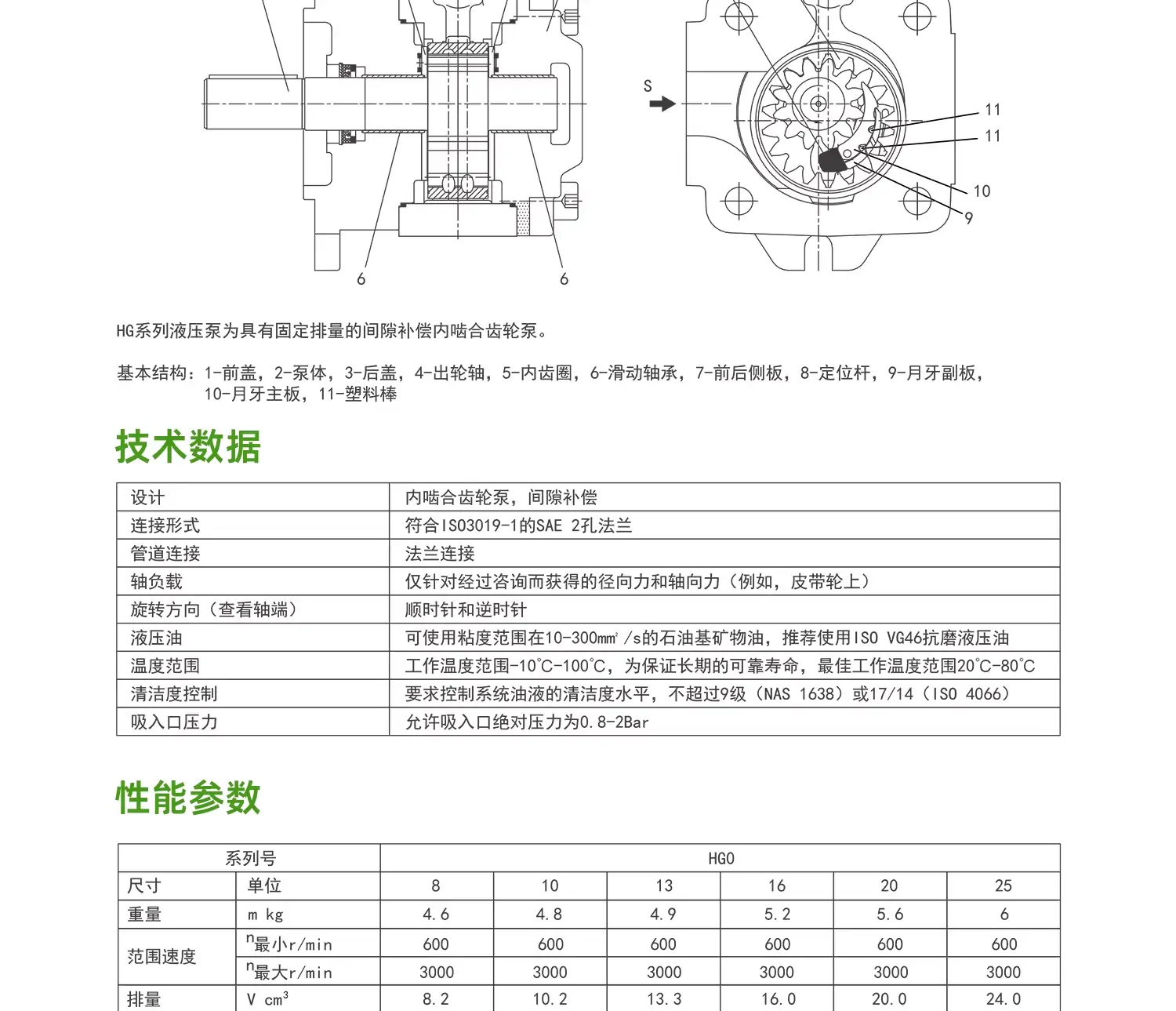

1. 核心結構（雙聯泵）
- 內嚙合齒輪副（雙組）：外齒輪（主動）+ 內齒圈（從動），偏心布置、月牙板分隔吸壓區
- 全補償機構：軸向浮動側板 + 徑向偏心環補償，自動貼緊、間隙最小化
- 殼體：高強度球墨鑄鐵、加厚降噪結構
- 軸承：重載圓錐滾子/滾針軸承，雙支撐、長壽命
- 密封：高壓丁腈橡膠（NBR）/氟膠（FKM）、軸承腔獨立潤滑
- 連接：共用主軸、串聯一體、雙出油口
2. 工作原理
- 主動軸同步驅動兩組內嚙合齒輪副旋轉
- 齒輪脫開 → 容腔擴大 → 吸油
- 齒輪嚙合 → 容腔縮小 → 壓油
- 補償機構隨壓力自動補償間隙，效率穩定、泄漏極低
- 內嚙合平滑、脈動小 → 低噪音、低振動
三、性能特點
- 高壓穩定：25MPa 額定、31.5MPa 峰值，長期可靠
- 雙聯大流量：雙泵串聯、流量疊加、節省安裝空間
- 超低噪音：內嚙合+消音結構，1500r/min/25MPa 下 ≤70dB
- 高效節能：全補償設計，低轉速/低粘度仍保持高容積效率
- 低脈動：流量/壓力波動小，適配精密伺服系統
- 抗污染：間隙補償、耐受輕微雜質，壽命長
- 寬轉速：200–3000r/min，適配變頻伺服驅動
- 雙向可用：正反轉流量/壓力一致
四、典型應用
- 注塑機、壓鑄機、橡膠機械（高壓大流量）
- 工程機械、叉車、行走機械液壓系統
- 伺服變頻節能液壓站（塑機/鞋機主流）
- 冶金設備、液壓機、打包機械
- 中高壓工業液壓系統、機床液壓動力單元
五、安裝與維護要點
- 同軸度：聯軸器同軸度 ≤0.05mm，用撓性聯軸器
- 吸油：真空度 ≤0.02MPa，管路短粗、無節流
- 油液：NAS 7–8 級，定期過濾（≤10μm）
- 泄油：直接回油箱、無背壓
- 啟動：空載排氣、逐步升壓，避免干磨
- 間隙：自動補償、免人工調整
- 雙聯：雙出油口可獨立或合并使用
