美國SUNNY桑尼柱塞定量馬達HAA2FM63/61W-VTD527 工程泵 液壓馬達

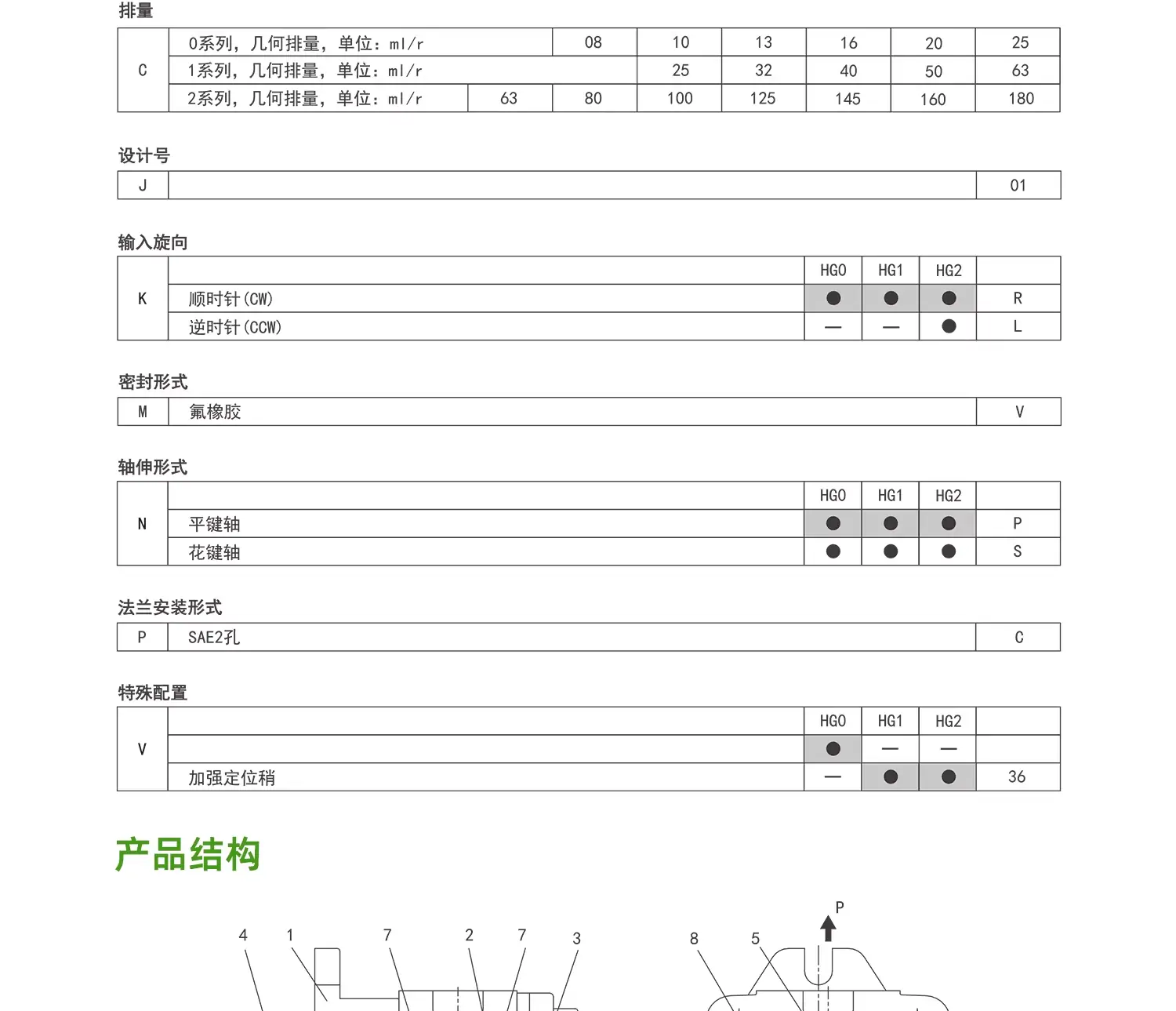

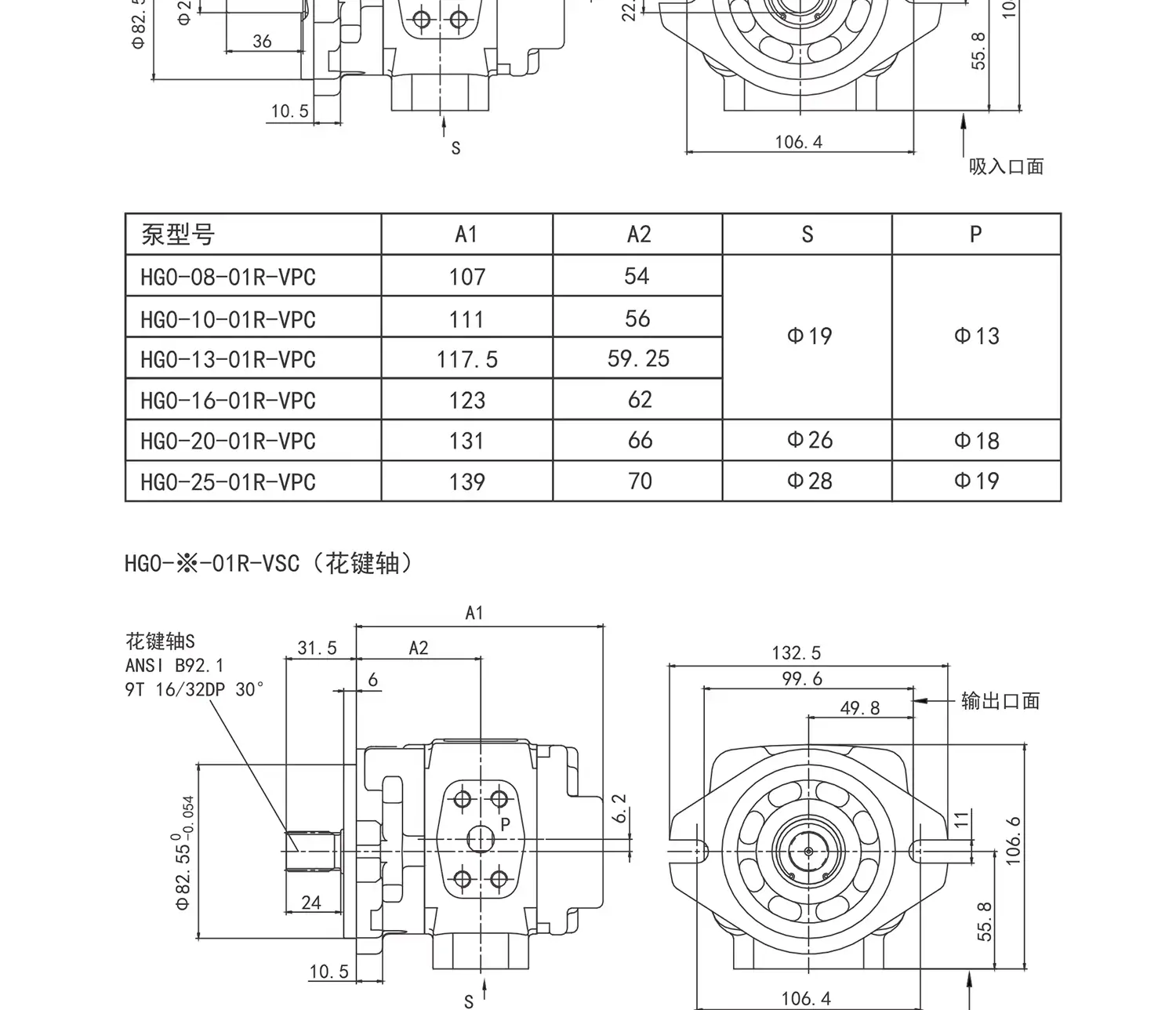

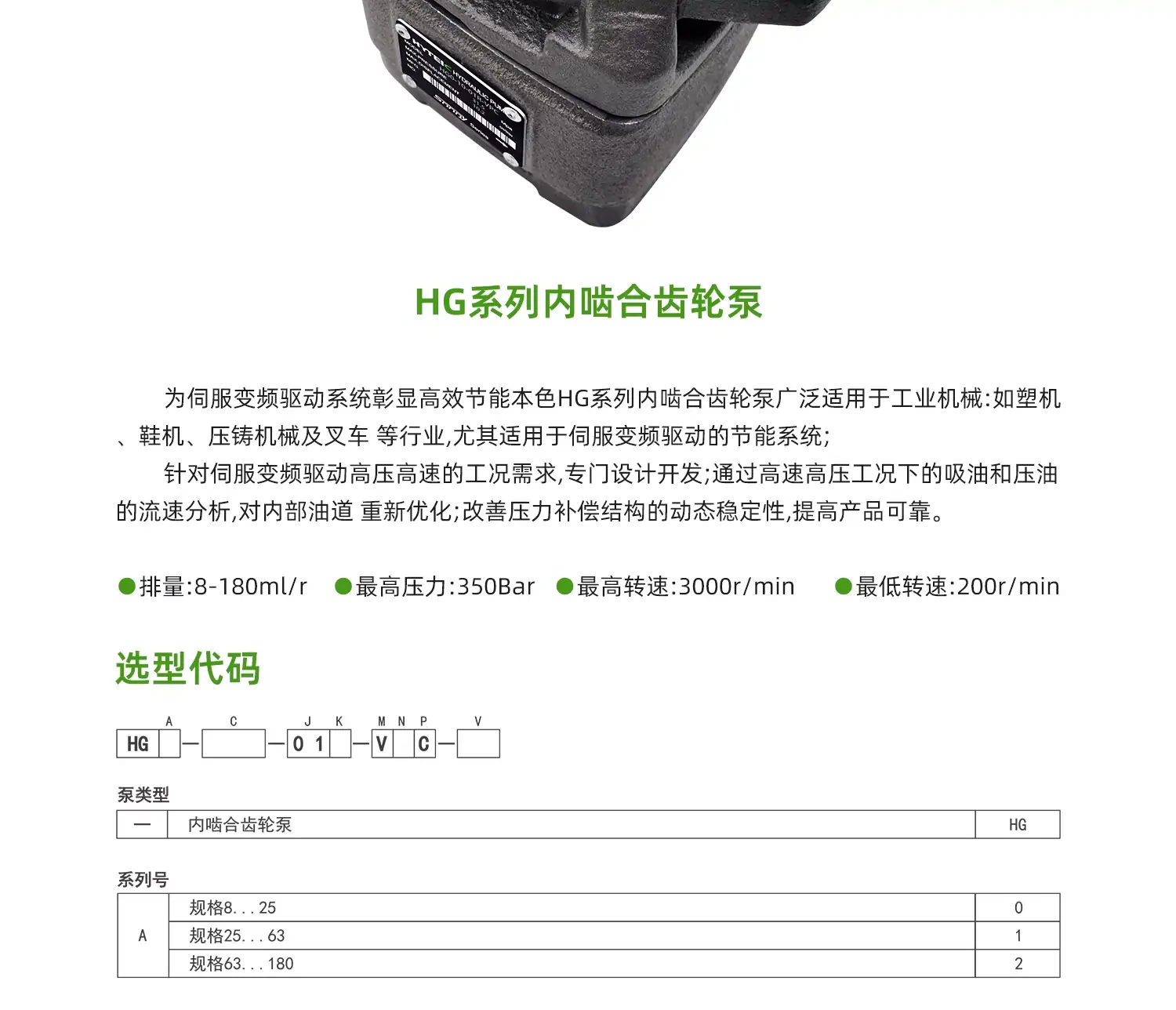

HG0-08-01R-VPC，HG0-10-01R-VPC，HG0-10-1R-VPC，HG0-10-1R-VSC，HG0-13-01R-VPC，HG0-160-01R-VPC，HG0-16-01R-VPC，HG0-20-01R-VPC，HG0-8-1R-VPC，HG0-8-1R-VSC，

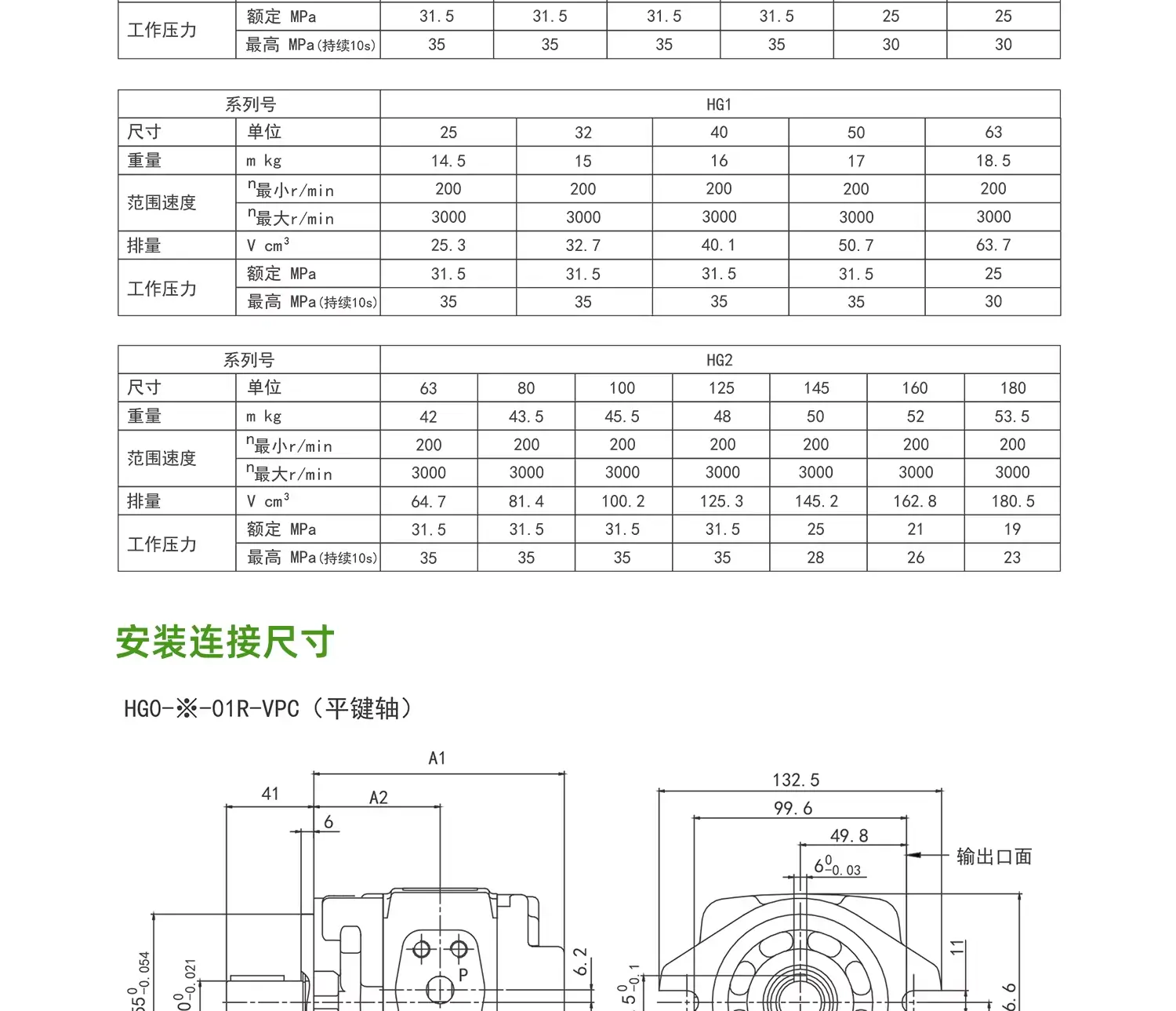

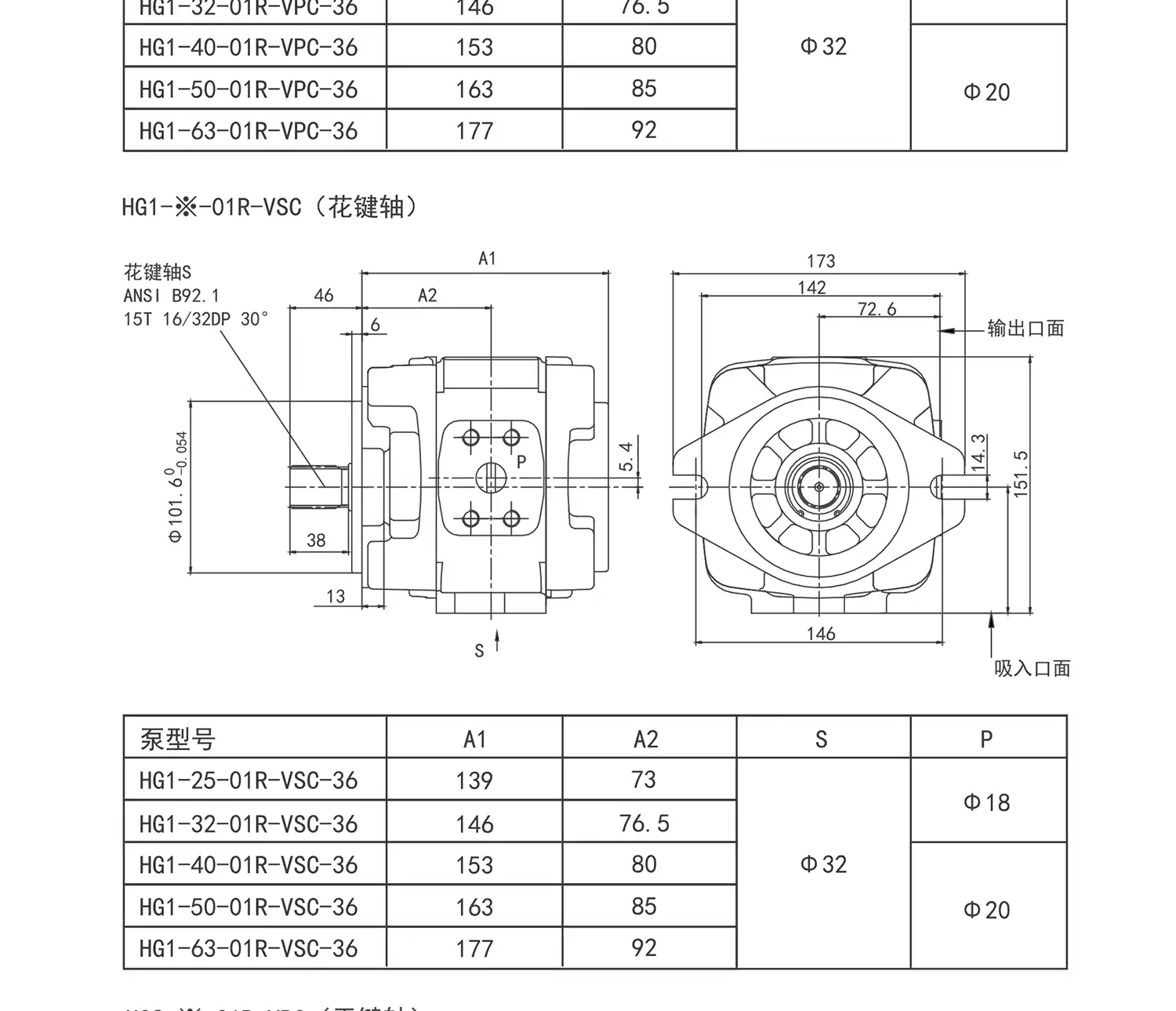

HG1-100-01R-VPC，HG1-125-01R-VPC，HG1-13-1R-VPC，HG1-13-1R-VSC，HG1-16-1R-VPC，HG1-16-1R-VSC，HG1-20-1R-VPC，HG1-20-1R-VSC，HG1-25-01R-VPC，HG1-25-1R-VPC，HG1-25-1R-VSC，HG1-32-01R-VPC，HG1-32-1R-VPC，HG1-32-1R-VSC，HG1-40-01R-VPC，HG1-40-1R-VPC，HG1-40-1R-VSC，HG1-50-01R-VPC，HG1-50-1R-VPC，HG1-50-1R-VSC，HG1-63-01R-VPC，HG1-63-1R-VPC，HG1-63-1R-VSC

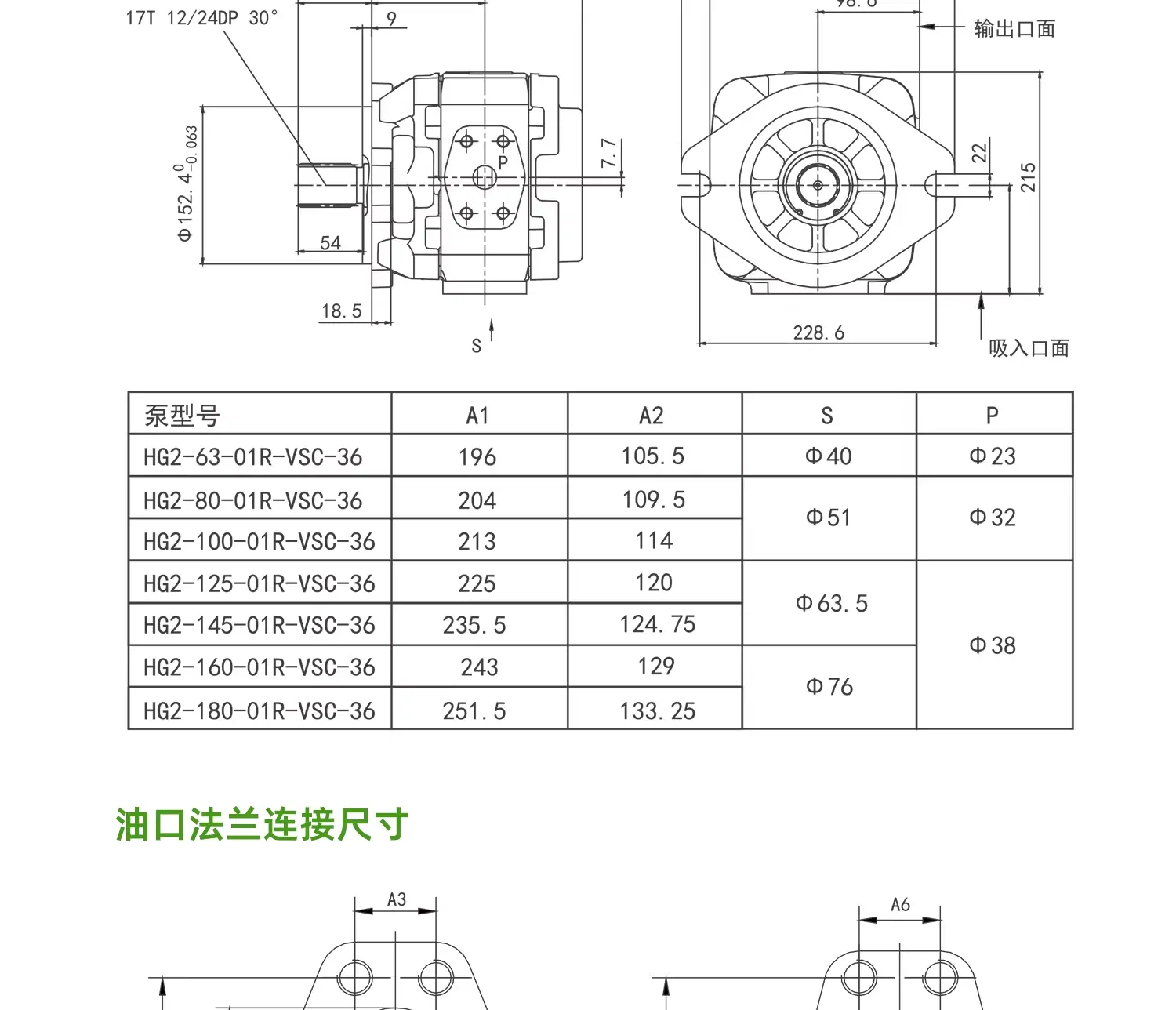

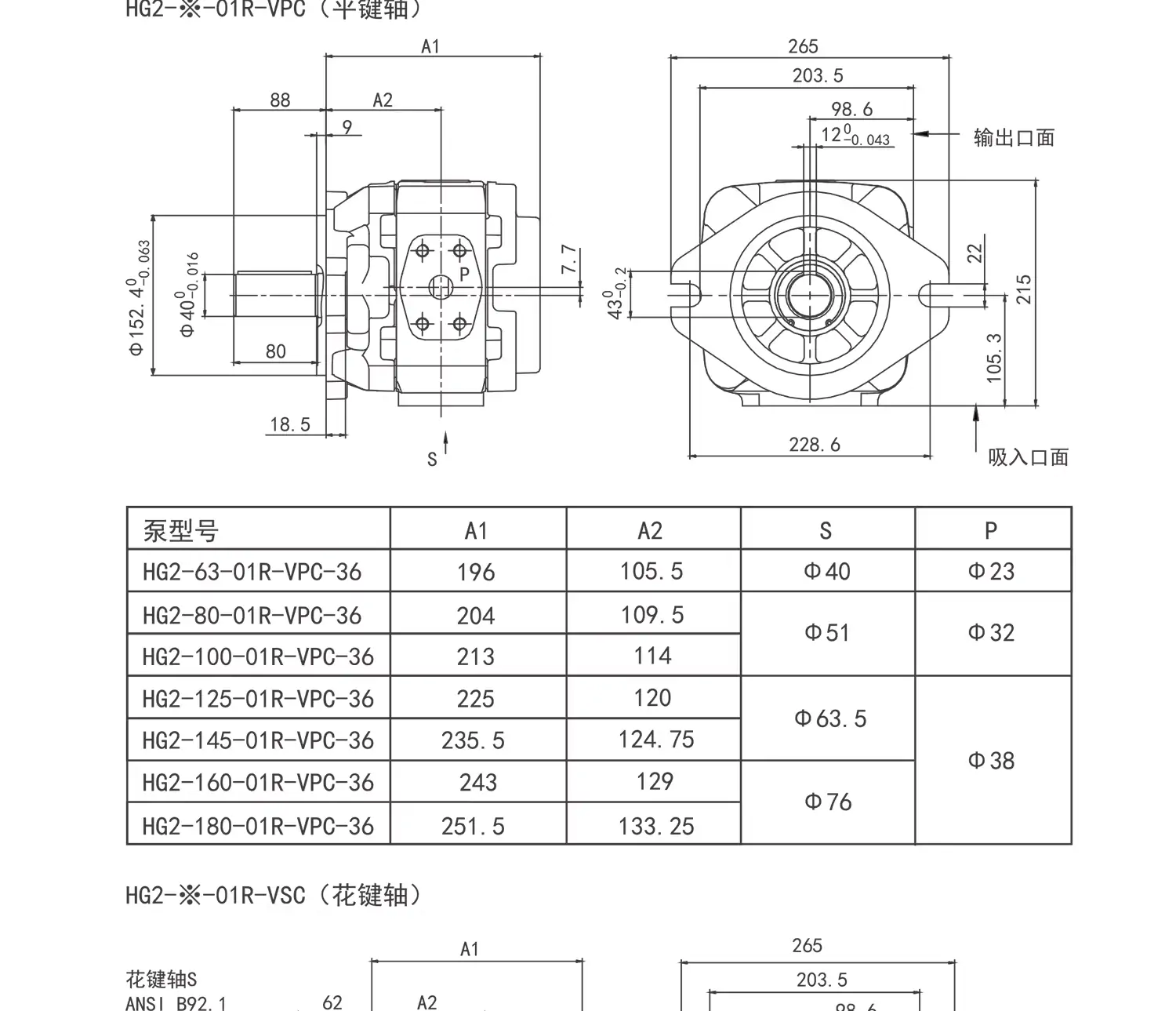

HG2-100-01R-VPC，HG2-100-1R-VPC，HG2-100-1R-VSC，HG2-125-01R-VPC，HG2-125-1R-VPC，HG2-125-1R-VSC，HG2-140-01R-VPC，HG2-160-01R-VPC，HG2-160-1R-VPC，HG2-160-1R-VSC，HG2-80-01R-VPC，HG2-80-1R-VPC，HG2-80-1R-VSC
CP0-08-P-20R，CP0-16-P-10R，CP0-20-P-10R
CP1-25-P-10R，CP1-32-P-10R-36，CP1-63-P-10R，CPO-10-P-10R
CP2-100-P-01R-36，CP2-100-P-10B-36，CP2-125-P-01R-36，CP2-145-P-01R-36，CP2-160-P-01R-36，CP2-80-P-01R-36，CP2-80-P-10R-36，
HA-100-F-R-01-B-S-K-32-V，HA100-F-R-04-H-S-K-32，HA-120-F-R-01-B-S-K-32-V，HA145-F-R-04-H-S-K-32，HA-16-F-R-01-B-S-K-32-V，HA-16-F-R-04-B-S-K-32-V，HA180-F-R-04-H-S-K-32，HA-22-F-R-01-B-S-K-32-V，HA-22-F-R-04-B-S-K-32-V，HA-37-F-R-01-B-S-K-32-V，HA-37-F-R-04-B-S-K-32-V，HA37-F-R-04-H-K-3201，HA37-F-R-04-H-S-K-3201，HA-45-F-R-01-B-S-K-32-V，HA-45-F-R-04-B-S-K-32-V，HA45-F-R-04-H-K-32，HA45-F-R-04-H-S-K-32，HA-56-F-R-01-B-S-K-32-V，HA-56-F-R-04-B-S-K-32-V，HA56-F-R-04-H-S-K-32，HA64-F-R-04-H-S-K-32，HA-70-F-R-04-B-S-K-32-V，HA-80-F-R-01-B-S-K-32-V，HA80-F-R-04-H-S-K-32，HA-90-F-R-01-B-S-K-32-V，HA90-F-R-04-H-S-K-32
HA10VS0100DR/31R-PPA12N00，HA10VS0140DR/31R-PPA12N00，HA10VS018DR/31R-PPA12N00，HA10VS028DR/31R-PPA12N00，HA10VS045DR/31R-PPA12N00，HA10VS071DR/31R-PPA12N00
SQP1-11-86A-18，SQP1-11-86B-18，SQP1-11-86C-18，SQP1-11-86D-18，SQP1-12-86A-18，SQP1-12-86B-18，SQP1-12-86C-18，SQP1-12-86D-18，SQP1-14-86A-18，SQP1-14-86B-18，SQP1-14-86C-18，SQP1-14-86D-18
SQP2-10-86A-18，SQP2-10-86B-18，SQP2-10-86C-18，SQP2-10-86D-18
SQP3-45-86A-18，SQP3-45-86B-18，SQP3-45-86C-18，SQP3-45-86D-18
SQP4-42-86A-18，SQP4-42-86B-18，SQP4-42-86C-18，SQP4-42-86D-18，SQP4-45-86A-18，SQP4-45-86B-18，SQP4-45-86C-18，SQP4-45-86D-18
20系列
20V25A-1CR 20VQ
2520系列
2520V/VQ 2520V17A14-1AD22L 2520VQ
2525系列
2525V/VQ 2525VQ
25系列
25V/VQ 25V-10A 25V10A-1DR-10 25V-12A 25V-14A 25V-15A 25V17A-1A22R 25V20 25V21A 25V-21A-1B-22R 25V25
25VQ12MS86BR 25VQ17A-1BR 25VQ17A-1CR 25VQ25A-1A20L 25VQ25A-86DR 3520V/VQ
3520系列
3520VQ 3520VQ21A8S-1BBR
3525系列
3525V/VQ 3525V-25A25 3525v-38a21-86aa-22r 3525VQ 3525VQ-25A14-1DB 35V/VQ
35系列
35V20 35V-21/25A-1/86A-22R 35V25 35V-35A-1/86D-22R 35V35A-1BR 35V38A-1/86-C/D-22R
35VQ25A-1C/BR 35VQ30 35VQ30A-1CR 35VQ35 35VQ35A-1AR 35VQ35A-1CR 35VQ38 35VQ42
4520系列
4520V/VQ 4520VQ 4520VQ-60/11A-1AA 4520VQ-60/12A-1AA 4520VQ-60/14A-1AA
4520VQ-60/5A-1AA 4520VQ-60/6A-1AA 4520VQ-60/7A-1AA 4520VQ-60/8A-1AA
4520VQ-60/9A-1AA 4520VQ-66/11A-1AA 4520VQ-66/12A-1AA 4520VQ-66/14A-1AA
4520VQ-66/5A-1AA 4520VQ-66/6A-1AA 4520VQ-66/7A-1AA 4520VQ-66/8A-1AA
4520VQ-66/9A-1AA 4520VQ-75/11A-1AA 4520VQ-75/12A-1AA 4520VQ-75/14A-1AA
4520VQ-75/5A-1AA 4520VQ-75/6A-1AA 4520VQ-75/7A-1AA 4520VQ-75/8A-1AA
4520VQ-75/9A-1AA 4525V/VQ 4525V60A17-1AC22L 4525VQ 4535V/VQ
4535系列
4535V-50A35-86 4535V60A38-1AA-22R 4535V-60A38-1CC-22R 4535VQ
45系列
45V/VQ 45V20 45V25 45V35 45V60A-001C-22R 45V75A
45VQ42 45VQ47 45VQ50 45VQ50A 45VQ57 45VQ60 45VQ60A 45VQ66 45VQ75
HAA2FM63 屬于斜軸式軸向柱塞定量馬達（亦可作泵工況使用），核心為63mL/r排量，主打高壓、大扭矩、高效率，適配開式/閉式液壓回路，是重載行走與工業機械的主流元件。
一、核心技術參數（壓力與排量）
| 參數項 | 規格值 | 說明 |
|---|---|---|
| 類型 | 斜軸式軸向柱塞定量（馬達/雙向泵） | 定量、斜軸結構、球面配流 |
| 幾何排量 | 63 mL/r | 固定排量，不可調節 |
| 額定壓力（連續） | 40 MPa（400 bar） | 長期穩定工作壓力 |
| 峰值壓力（短時） | 45 MPa（450 bar） | 瞬時沖擊允許，≤10秒/次 |
| 壓力和（A+B） | 70 MPa（700 bar） | 兩工作口壓力總和限值 |
| 額定轉速 | 1500–2000 r/min | 推薦工況轉速 |
| 最高轉速 | 2600–3200 r/min | 受壓力、潤滑、油溫限制 |
| 最低穩定轉速 | 5–15 r/min | 低速平穩運轉閾值 |
| 容積效率 | ≥94%（額定工況） | 高壓下內泄小、效率高 |
| 總效率 | ≥88% | 含機械損失綜合效率 |
| 輸出扭矩（額定） | ≈378 N·m | 40MPa壓差下理論扭矩 |
| 啟動扭矩效率 | ≥90% | 冷啟動、低轉速扭矩保持率 |
| 適用介質 | 礦物液壓油（ISO VG32–68）、抗燃油 | 粘度16–80 mm2/s |
| 油液清潔度 | ≥ISO 18/15（常規）、≥ISO 19/17（高溫） | 過濾精度≤10μm |
| 工作油溫 | -20℃ ～ +115℃ | 推薦連續40–65℃ |
| 殼體允許壓力 | ≤0.2 MPa（2 bar） | 泄油口背壓限值 |
| 重量 | ≈18–22 kg | 隨安裝法蘭/軸頭略有差異 |
二、結構與核心特點
- 斜軸式設計：缸體與驅動軸呈25°夾角，錐形柱塞+活塞環密封，徑向力平衡、耐沖擊、壽命長。
- 球面配流盤：自動對中、磨損補償、低速穩定性好、泄漏低。
- 整體式柱塞：帶密封環，減少內泄、提升容積效率。
- 重載軸承：可承受徑向/軸向載荷，支持直接驅動、無需額外支撐。
- 雙向可逆：正反轉對稱，可作馬達/雙向泵使用。
三、工作原理
液壓油經配流盤進入柱塞腔，壓力推動錐形柱塞伸出，驅動缸體與主軸旋轉；回油腔柱塞縮回排油。轉速∝流量/排量，扭矩∝壓差×排量。
四、典型應用
- 工程機械：挖掘機回轉、行走、卷?yè)P(yáng)；混凝土攪拌車、泵車、鉆機
- 工業設備：冶金設備、機床主軸、注塑機、液壓站
- 行走機械：叉車、裝載機、高空作業車、履帶設備
五、安裝與維護要點
- 同軸度：≤0.15mm，用彈性聯軸器，避免徑向力
- 泄油口：始終朝上、直通油箱，殼體壓力≤0.2MPa
- 啟動：空載跑合5–10分鐘，排氣、確認無泄漏
- 油溫：控制≤80℃，長期超90℃加速密封老化
- 換油：2000–3000小時或油質劣化時更換
- 濾芯：吸油/回油濾芯定期更換，保持清潔
- 需要我補充 HAA2FM63 的安裝尺寸、油口規格、軸頭法蘭型號 嗎？
