一、基本信息

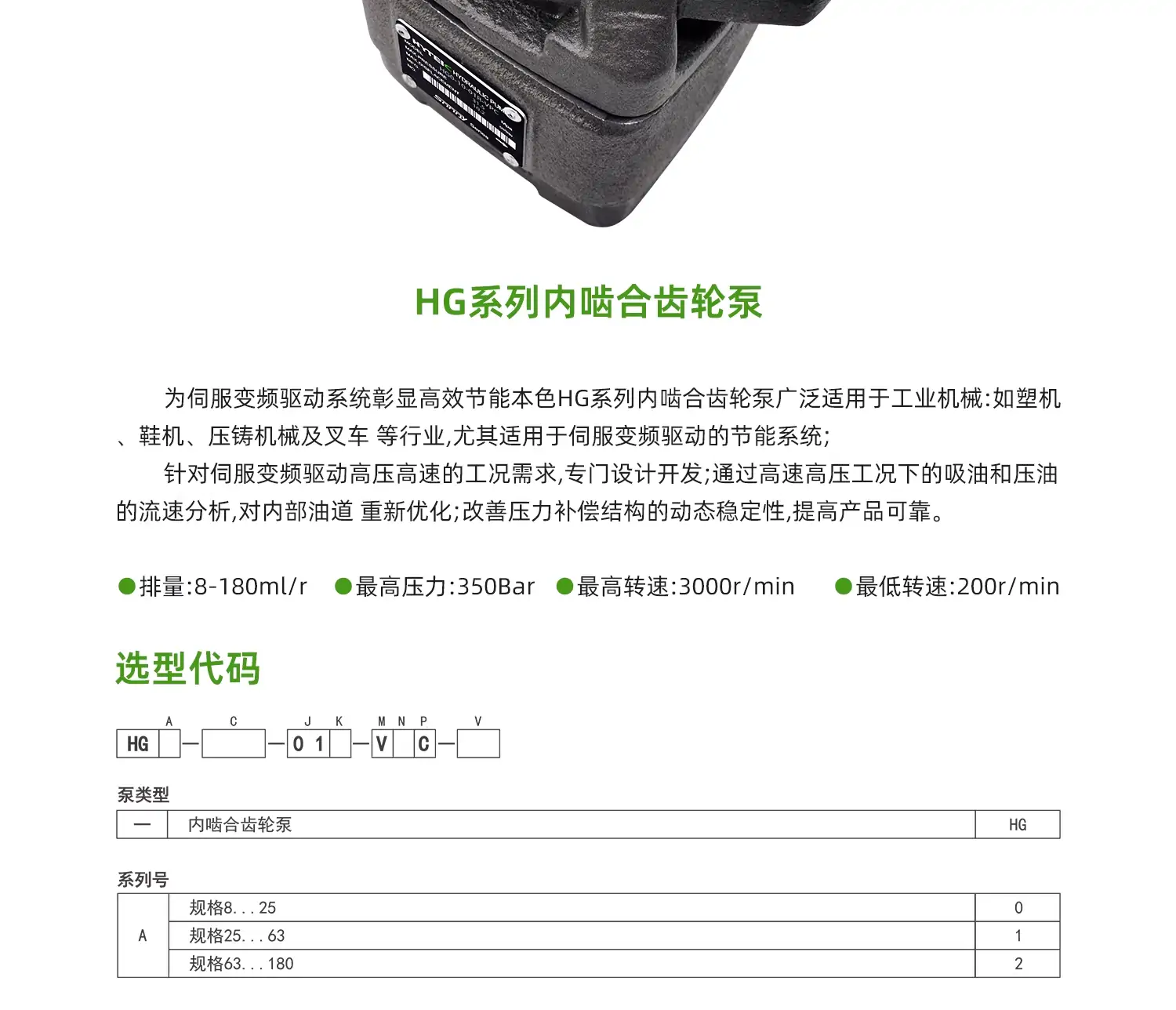

- 類型：固定排量內嚙合齒輪泵
- 系列：HG2 系列大排量高壓型

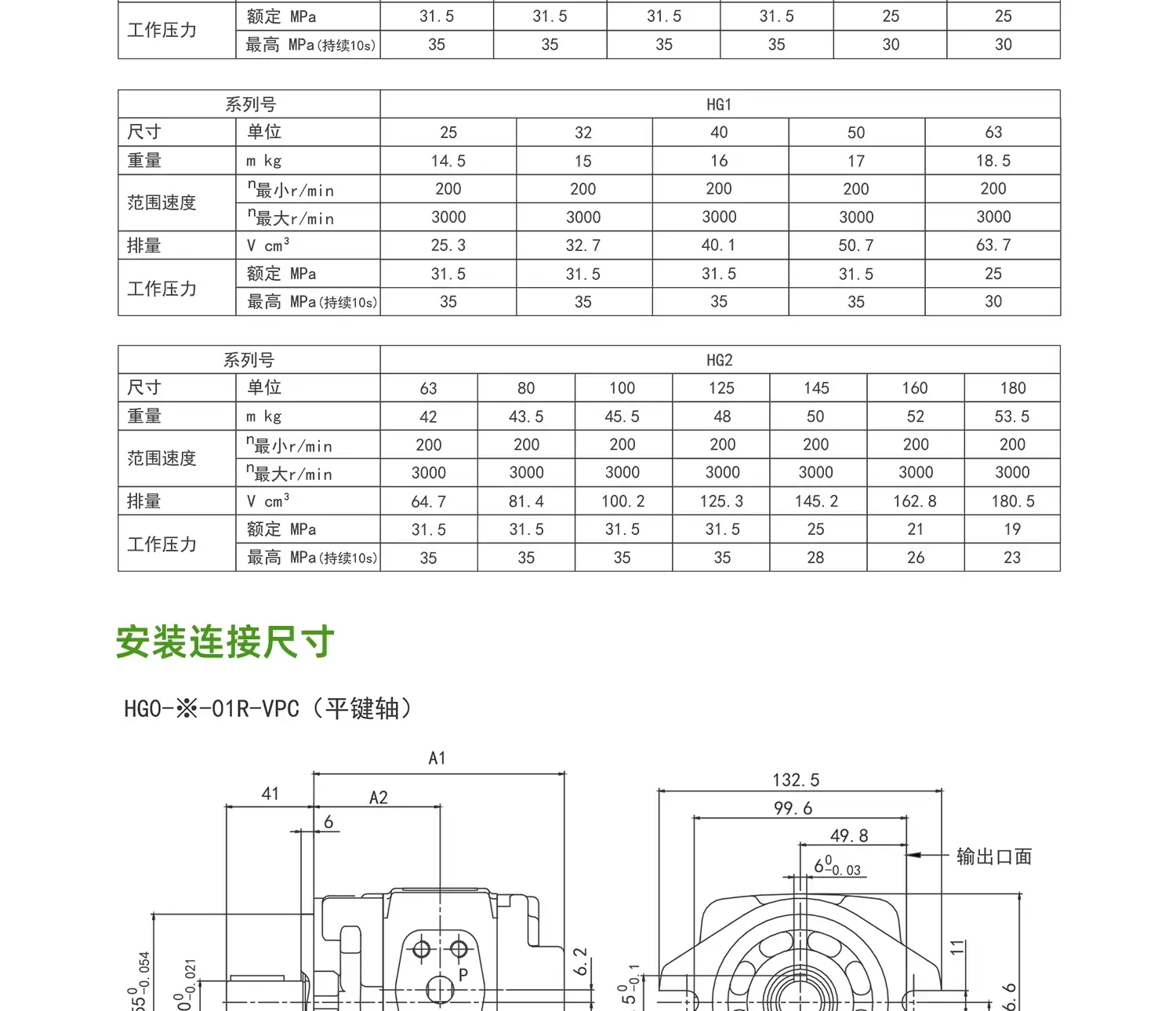

- 理論排量：100 mL/r
二、壓力與轉速
- 額定工作壓力：31.5 MPa（315 bar）
- 峰值壓力：35 MPa（350 bar）
- 最高連續轉速：3000 r/min
- 最低穩定工作轉速：500 r/min
三、適用工況
- 適用介質：礦物型抗磨液壓油（常用 ISO VG46），也可適配部分環保型液壓液
- 工作油溫：-10℃ ～ 80℃
- 油液清潔度：建議不低于 ISO 18/15，防止磨損補償側板與軸承
四、結構與工作原理

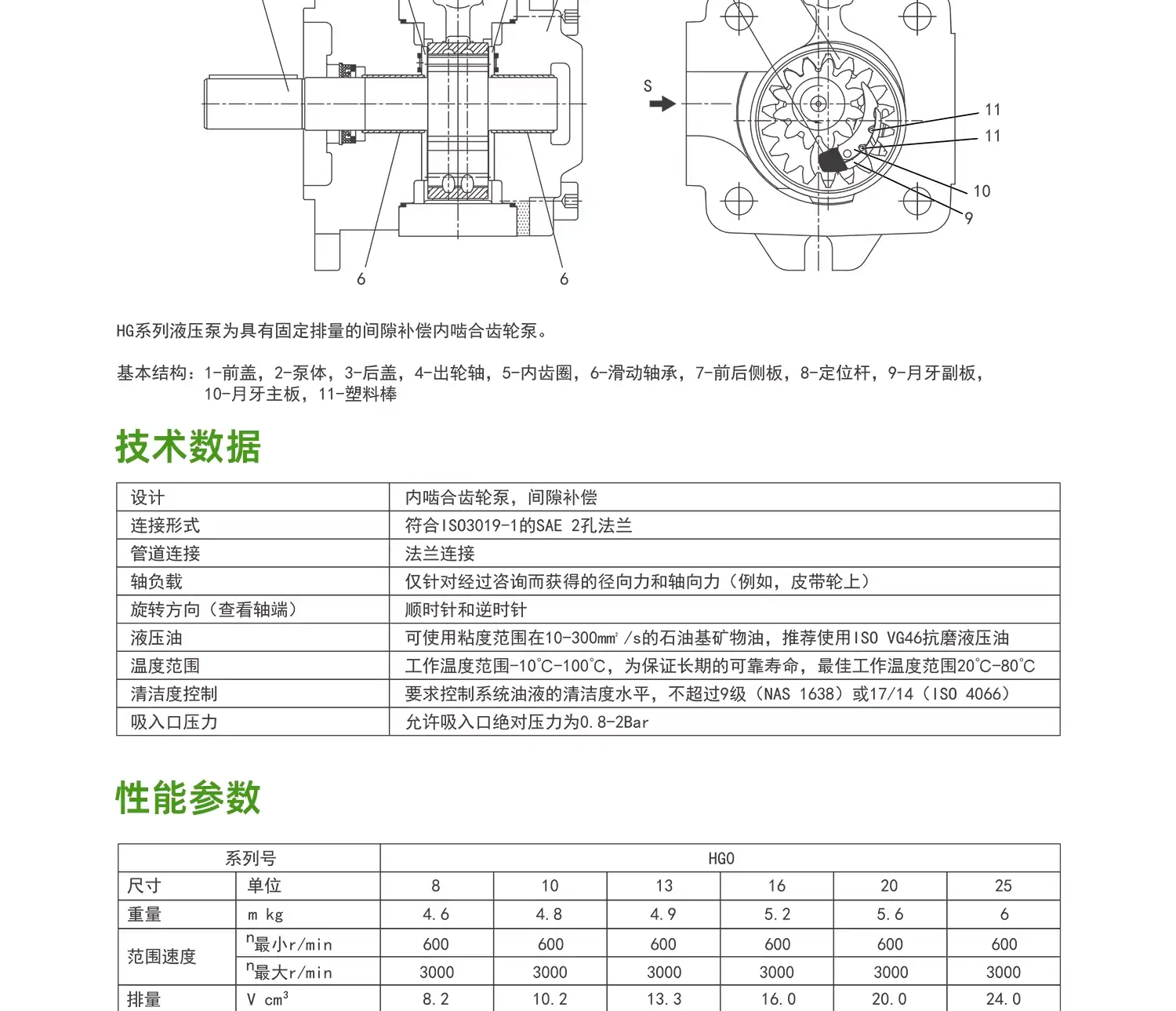

- 主要結構
- 由泵體、前后端蓋、主動齒輪、內齒圈、月牙隔板、滑動軸承、軸向壓力補償側板、密封組件等構成。
- 采用軸向+徑向間隙自動補償結構，保證高壓下仍有較高容積效率。
- 工作原理
- 主動齒輪帶動內齒圈嚙合旋轉，齒間形成密閉容積變化實現吸油與壓油；月牙隔板分隔吸油腔與壓油腔，補償機構隨壓力自動貼緊端面，減少內泄，輸出穩定高壓油流。
五、性能特點
- 大排量、高壓穩定，適合大流量液壓系統
- 內嚙合結構，流量脈動小、運行噪音低
- 抗污染能力較強，對油液雜質敏感度低于葉片泵
- 容積效率高，高壓工況下衰減小
- 結構緊湊，適合集成式液壓站與伺服驅動系統
- 可承受頻繁啟停、保壓、間歇工作工況
六、典型適用場景
- 大型注塑機、壓鑄機、液壓機伺服系統
- 大流量高壓液壓站、工程機械主油泵
- 機床、冶金設備、橡塑機械等大功率液壓系統
- 對流量平穩性、噪音控制有要求的工業液壓回路
七、安裝與使用要點
- 采用撓性聯軸器連接，避免軸端承受徑向力和軸向力
- 吸油管路需通暢，防止吸空、氣蝕
- 首次啟動前泵內需注油，空載排氣后再加載
- 嚴禁長期空轉、超壓、超速運行，以免損壞補償機構和軸承
- 定期檢查油液、密封件及連接緊固情況
