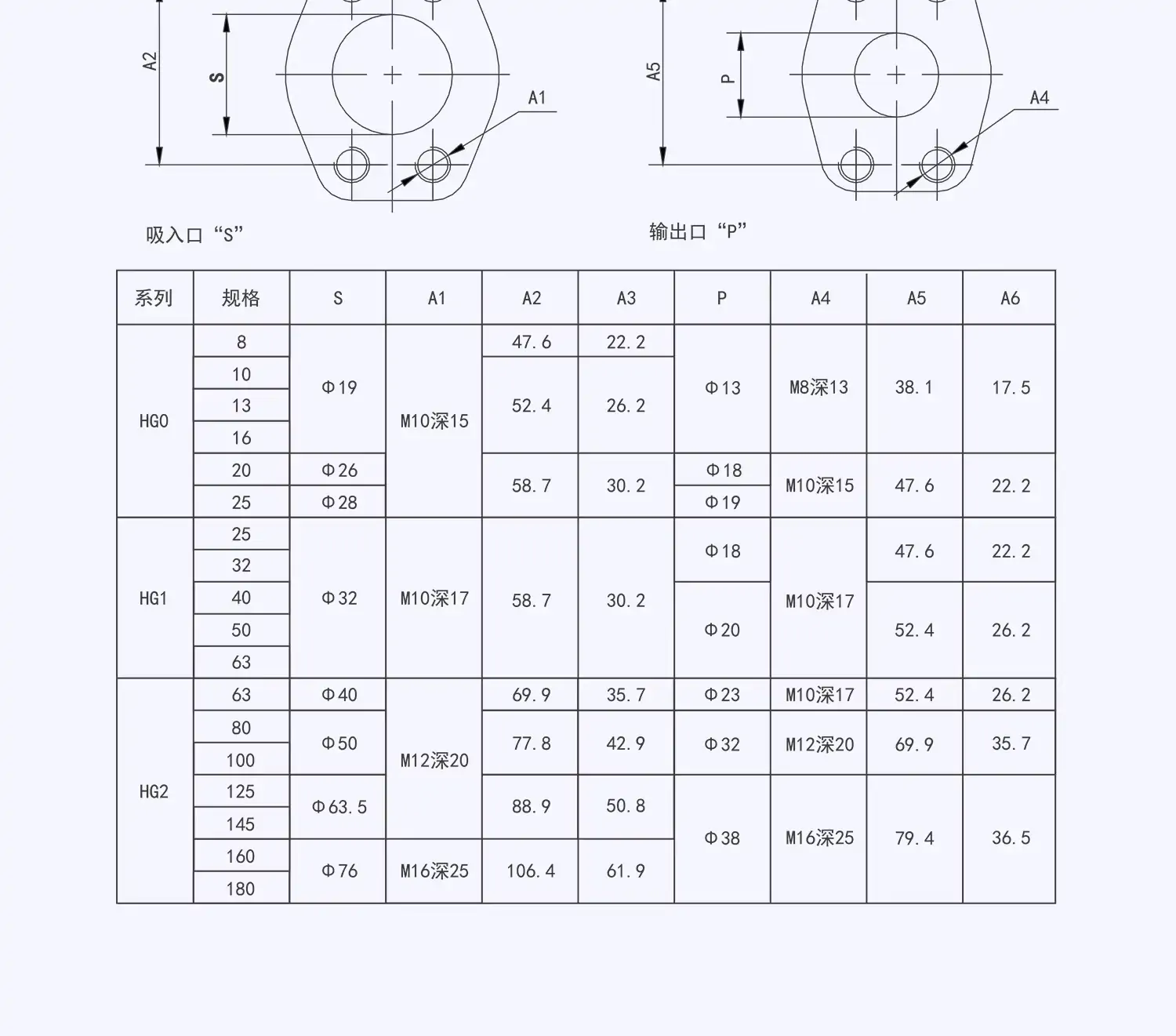

HG1-25-01R-VPC，HG1-32-01R-VPC，HG1-40-01R-VPC，HG1-50-01R-VPC，HG1-63-01R-VPC，HG1-80-01R-VPC

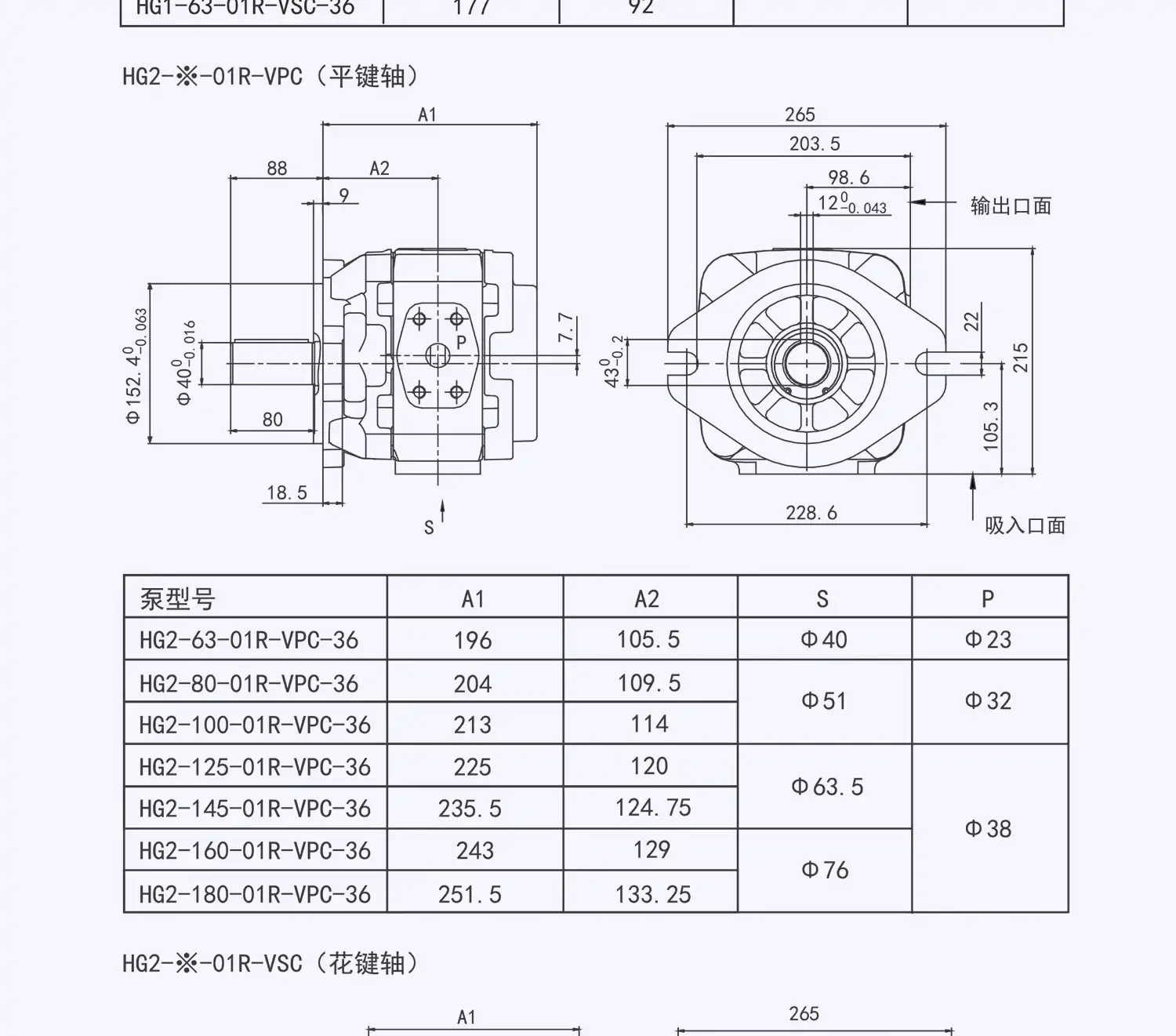

HG2-100-01R-VPC，HG2-125-01R-VPC，HG2-160-01R-VPC
CP0-08-P-10R，CP0-10-P-10R，CP0-13-P-10R，CP0-16-P-10R，CP0-20-P-10R，CP0-25-P-10R，CP0-32-P-10R，CP0-40-P-10R，CP0-50-P-10R，CP0-63-P-10R
DSG-02-2B3-DL-220V，DSG-02-3C2-DL-24V，DSG-02-3C2-DL-220V，DSG-02-3C3-DL-24V，DSG-02-3C3-DL-220V，DSG-02-3C4-DL-24V，DSG-02-3C4-DL-220V，DSG-02-3C5-DL-24V，DSG-02-3C5-DL-220V，DSG-02-3C6-DL-24V，DSG-02-3C6-DL-220V，DSG-02-2D2-DL-24V，DSG-02-2D2-DL-220V，DSG-02-2B2-LW-24V，DSG-02-2B2-LW-220V，DSG-02-2B3-LW-24V，DSG-02-2B3-LW-220V，DSG-02-3C2-LW-24V，
DG4V-3-2A-FW-H-60H，DG4V-3-2AL-FW-H-60H，DG4V-3-0C-FW-H-60H，DG4V-3-2C-FW-H-60H，DG4V-3-3C-FW-H-60H，DG4V-3-6C-FW-H-60H，DG4V-3-8C-FW-H-60H，DG4V-5-2A-FW-H-60H，DG4V-5-2AL-FW-H-60H，DG4V-5-0C-FW-H-60H，DG4V-5-2C-FW-H-60H，DG4V-5-3C-FW-H-60H，DG4V-5-6C-FW-H-60H，DG4V-5-8C-FW-H-60H
PV2R12-23 是雙聯定量葉片泵，由 PV2R1（前泵/小泵） 與 PV2R2（后泵/大泵） 組合而成，型號中 23 指前泵（PV2R1）排量為23 cc/rev。
一、型號完整解析（標準格式：PV2R12-23-XX-F-RAAA-40）
- PV2R12：雙聯泵系列（前泵=PV2R1，后泵=PV2R2）
- 23：前泵（軸側）排量 — 23.5 cm3/rev
- XX：后泵排量（常見：26, 33, 41, 47, 53, 59, 65）
- F：安裝形式 — 法蘭安裝（標準）
- R：旋轉方向 — 順時針（從軸端看）
- AAA：油口方向（前泵出油/后泵出油/吸油，均為向上A）
- 40：設計號
二、核心技術參數（PV2R12-23）
1. 排量與壓力
- 前泵（PV2R1-23）：排量：23.5 mL/r額定壓力：21 MPa (210 bar)最高壓力：23 MPa (230 bar)
- 后泵（PV2R2）：排量：26~65 mL/r（依型號后綴）額定壓力：21 MPa (210 bar)
- 2. 轉速與流量（參考）
- 推薦轉速：600 ~ 1800 rpm
- 最高轉速：2200 rpm
- 1500 rpm 時前泵流量：≈ 35.3 L/min
- 3. 性能特點
- 雙聯雙油路：一軸驅動，兩個獨立出油口，可同時供兩個回路
- 低噪音：高次方定子曲線，葉片運動平穩，沖擊小
- 高效率：液壓平衡側板，容積效率 ≥ 90%
- 高可靠性：組件化結構，維修、互換便捷
- 適用介質：礦物液壓油（VG32~VG46）
三、結構與工作原理
- 結構：雙泵芯串聯、共軸、共殼體、單吸油口、雙出油口
- 原理：雙轉子旋轉，葉片在離心力與壓力油作用下緊貼定子，容積變化實現吸排油
四、典型應用
- 注塑機：合模、射膠、頂針雙回路
- 壓鑄機：高壓鎖模與頂出系統
- 液壓機：主缸與頂出缸獨立控制
- 機床：磨床、銑床液壓系統
- 工程機械：需雙流量、雙壓力的節能系統
五、同系列常見組合
- PV2R12-23-26
- PV2R12-23-33
- PV2R12-23-41
- PV2R12-23-47
- PV2R12-23-53
