日本住友雙聯齒輪泵sumitomo液壓油泵QT4222-25-8內嚙合油泵

QT22系列齒輪泵

QT22-4-A，QT22-5-A，QT22-6.3-A，QT22-8-A，QT22-4F-A，QT22-5F-A，QT22-6.3F-A，QT22-8F-A

QT23系列齒輪泵

QT23-4-A，QT23-5-A，QT23-6.3-A，QT23-8-A，QT23-4F-A，QT23-5F-A，QT23-6.3F-A，QT23-8F-A

QT31系列齒輪泵

QT31-20-A，QT31-25-A，QT31-31.5-A，QT31-20F-A，QT31-25F-A，QT31-31.5F-A

QT32系列齒輪泵

QT32-10-A，QT32-12.5-A，QT32-16-A，QT32-10F-A，QT32-12.5F-A，QT32-16F-A

QT33系列齒輪泵

QT33-10-A QT33-12.5-A，QT33-16-A，QT33-10F-A，QT33-12.5F-A，QT33-16F-A

QT41系列齒輪泵

QT41-40-A，QT41-50-A，QT41-63-A，QT41-40F-A，QT41-50F-A，QT41-63F-A，QT41-40-AF，QT41-50-AF，QT41-63-AF

QT42系列齒輪泵

QT42-20-A，QT42-25-A，QT42-31.5-A，QT42-20F-A，QT42-25F-A，QT42-31.5F-A，QT42-20-AF，QT42-25-AF，QT42-31.5-AF

QT43系列齒輪泵

QT43-20-A，QT43-25-A，QT43-31.5-A，QT43-20F-A，QT43-25F-A，QT43-31.5F-A，QT43-20-AF，QT43-25-AF QT43-31.5-AF

QT51系列齒輪泵

QT51-80-A，QT51-100-A，QT51-125-A，QT51-80F-A，QT51-100F-A，QT51-125F-A，QT51-80-BP-Z，QT51-100-BP-Z，QT51-125-BP-Z，QT51-80F-BP-Z，QT51-100F-BP-Z，QT51-125F-BP-Z，QT51-80-AF，QT51-100-AF，QT51-125-AF，QT51-80-S1010-A，QT51-100-S1010-A，QT51-125-S1010-A

QT52系列齒輪泵

QT52-40-A，QT52-50-A，QT52-63-A，QT52-40F-A，QT52-50F-A，QT52-63F-A，QT52-40-BP-Z，QT52-50-BP-Z，QT52-63-BP-Z，QT52-40F-BP-Z，QT52-50F-BP-Z，QT52-63F-BP-Z，QT52-40-AF QT52-50-AF，QT52-63-AF，QT52-40-S1010-A，QT52-50-S1010-A，QT52-63-S1010-A

QT53系列齒輪泵

QT53-40-A，QT53-50-A，QT53-63-A，QT53-40F-A，QT53-50F-A，QT53-63F-A，QT53-40-BP-Z，QT53-50-BP-Z，QT53-63-BP-Z，QT53-40F-BP-Z，QT53-50F-BP-Z，QT53-63F-BP-Z，QT53-40-AF，QT53-50-AF，QT53-63-AF，QT53-40-S1010-A，QT53-50-S1010-A，QT53-63-S1010-A

QT61系列齒輪泵

QT61-160-A，QT61-200-A，QT61-250-A，QT61-160F-A，QT61-200F-A，QT61-250F-A，QT61-60-BP-Z，QT61-200-BP-Z，QT61-250-BP-Z QT61-60F-BP-Z，QT61-200F-BP-Z，QT61-250F-BP-Z，QT61-160-S1010-A，QT61-200-S1010-A，QT61-250-S1010-A

QT62系列齒輪泵

QT62-80-A，QT62-100-A，QT62-125-A，QT62-80F-A，QT62-100F-A，QT62-125F-A，QT62-80-BP-Z，QT62-100-BP-Z，QT62-125-BP-Z，QT62-80F-BP-Z，QT62-100F-BP-Z，QT62-125F-BP-Z，QT62-80-S1010-A，QT62-100-S1010-A，QT62-125-S1010-A

QT63系列齒輪泵

QT63-80-A，QT63-100-A，QT63-125-A，QT63-80F-A，QT63-100F-A，QT63-125F-A，QT63-80-BP-Z，QT63-100-BP-Z，QT63-125-BP-Z，QT63-80F-BP-Z，QT63-100F-BP-Z

Sumitomo QT4222-25-8 齒輪泵：低噪低脈動的高效組合

QT4222-25-8 是日本住友（SUMITOMO SPP）QT系列雙聯內嚙合齒輪泵，屬于中壓+低壓組合的小排量雙泵，主打低噪音、低脈動、穩定小流量，常用于精密液壓、小型伺服、潤滑系統。

一、型號完整拆解

QT 42 22 - 25 - 8

1. QT：住友內嚙合齒輪泵系列
2. 42：泵I（主泵）規格尺寸級：4壓力級：2 → 中壓（14 MPa / 140 bar）
3. 22：泵II（副泵）規格尺寸級：2壓力級：2 → 低壓（7 MPa / 70 bar）
4. 25：泵I排量 — 25 mL/rev（主流量側）
5. 8：泵II排量 — 8 mL/rev（輔助流量側）
6. 常見后綴（如F/Z等）

• F：法蘭安裝（標準）
• Z：右旋（電機端視）+ 標準平鍵
• BP：高壓軸封（部分版本）

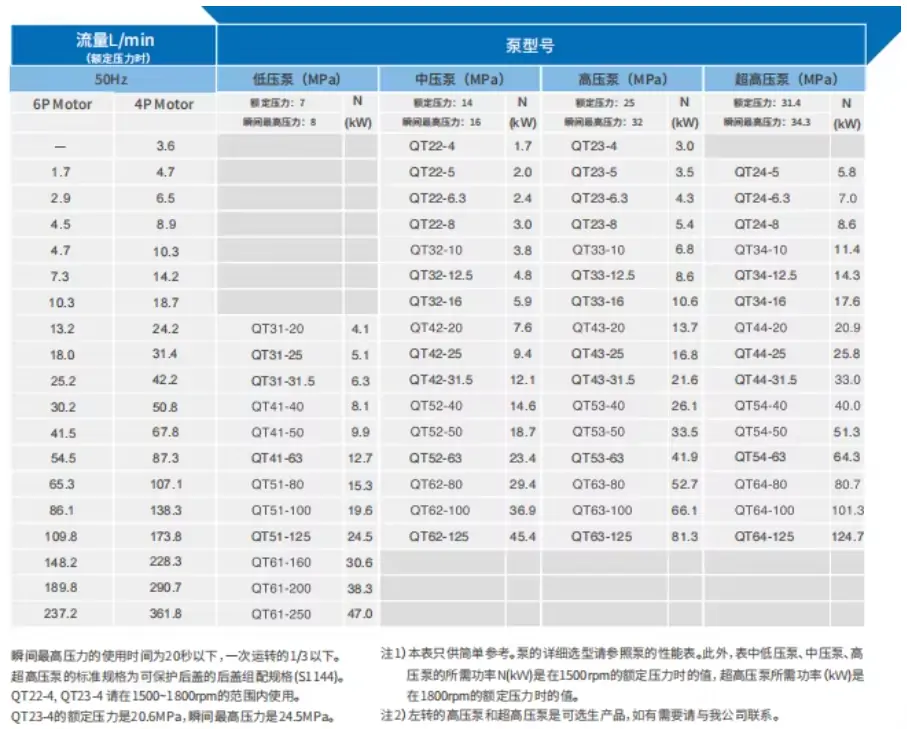

二、核心技術參數

三、性能與結構特點

• 雙泵獨立回路主泵（25/14 MPa）：負責工作執行（夾緊、進給、小壓臺）副泵（8/7 MPa）：負責控制/潤滑/冷卻/回油補油一泵雙用，節省空間、減少電機數量、節能
• 內嚙合優勢超低脈動：<0.2 MPa，控制精度極高超靜音：比外嚙合低 5~10 dB(A)長壽命：強制潤滑，無金屬干磨，壽命 >8000 小時耐污性好：抗雜質能力強
• 緊湊輕量化體積小、重量輕（約 18~22 kg）適合小型液壓站、移動設備、精密機械

四、典型應用場景

• 小型注塑機/橡膠機：鎖模+頂針/調模雙回路
• 機床液壓：進給+導軌潤滑、主軸冷卻、夾具控制
• 液壓站/動力單元：主工作+控制油雙系統
• 自動化設備/機器人：伺服小流量精準控制
• 壓鑄機/沖床：低壓控制+高壓執行復合回路
• 紡織/印刷/包裝機械：低噪音、穩定小流量

五、同系列常用型號對照

• QT4222-20-6.3
• QT4222-25-8（標準款）
• QT4222-31.5-10

六、匹配建議

• 電機：4~5.5 kW 伺服/三相電機
• 油液：ISO VG46 抗磨液壓油
• 過濾：10~20 μm 過濾器
• 冷卻：小流量可用自然冷卻，連續工況配小型風冷
