日本SUMITOMO住友齒輪油泵CQTM33-16V-3.7-2R-S1243-E液壓泵
QT22系列齒輪泵
QT22-4-A，QT22-5-A，QT22-6.3-A，QT22-8-A，QT22-4F-A，QT22-5F-A，QT22-6.3F-A，QT22-8F-A
QT23系列齒輪泵
QT23-4-A，QT23-5-A，QT23-6.3-A，QT23-8-A，QT23-4F-A，QT23-5F-A，QT23-6.3F-A，QT23-8F-A
QT31系列齒輪泵
QT31-20-A，QT31-25-A，QT31-31.5-A，QT31-20F-A，QT31-25F-A，QT31-31.5F-A
QT32系列齒輪泵
QT32-10-A，QT32-12.5-A，QT32-16-A，QT32-10F-A，QT32-12.5F-A，QT32-16F-A
QT33系列齒輪泵
QT33-10-A QT33-12.5-A，QT33-16-A，QT33-10F-A，QT33-12.5F-A，QT33-16F-A
QT41系列齒輪泵
QT41-40-A，QT41-50-A，QT41-63-A，QT41-40F-A，QT41-50F-A，QT41-63F-A，QT41-40-AF，QT41-50-AF，QT41-63-AF
QT42系列齒輪泵
QT42-20-A，QT42-25-A，QT42-31.5-A，QT42-20F-A，QT42-25F-A，QT42-31.5F-A，QT42-20-AF，QT42-25-AF，QT42-31.5-AF
QT43系列齒輪泵
QT43-20-A，QT43-25-A，QT43-31.5-A，QT43-20F-A，QT43-25F-A，QT43-31.5F-A，QT43-20-AF，QT43-25-AF QT43-31.5-AF
QT51系列齒輪泵
QT51-80-A，QT51-100-A，QT51-125-A，QT51-80F-A，QT51-100F-A，QT51-125F-A，QT51-80-BP-Z，QT51-100-BP-Z，QT51-125-BP-Z，QT51-80F-BP-Z，QT51-100F-BP-Z，QT51-125F-BP-Z，QT51-80-AF，QT51-100-AF，QT51-125-AF，QT51-80-S1010-A，QT51-100-S1010-A，QT51-125-S1010-A
QT52系列齒輪泵
QT52-40-A，QT52-50-A，QT52-63-A，QT52-40F-A，QT52-50F-A，QT52-63F-A，QT52-40-BP-Z，QT52-50-BP-Z，QT52-63-BP-Z，QT52-40F-BP-Z，QT52-50F-BP-Z，QT52-63F-BP-Z，QT52-40-AF QT52-50-AF，QT52-63-AF，QT52-40-S1010-A，QT52-50-S1010-A，QT52-63-S1010-A
QT53系列齒輪泵
QT53-40-A，QT53-50-A，QT53-63-A，QT53-40F-A，QT53-50F-A，QT53-63F-A，QT53-40-BP-Z，QT53-50-BP-Z，QT53-63-BP-Z，QT53-40F-BP-Z，QT53-50F-BP-Z，QT53-63F-BP-Z，QT53-40-AF，QT53-50-AF，QT53-63-AF，QT53-40-S1010-A，QT53-50-S1010-A，QT53-63-S1010-A
QT61系列齒輪泵
QT61-160-A，QT61-200-A，QT61-250-A，QT61-160F-A，QT61-200F-A，QT61-250F-A，QT61-60-BP-Z，QT61-200-BP-Z，QT61-250-BP-Z QT61-60F-BP-Z，QT61-200F-BP-Z，QT61-250F-BP-Z，QT61-160-S1010-A，QT61-200-S1010-A，QT61-250-S1010-A
QT62系列齒輪泵
QT62-80-A，QT62-100-A，QT62-125-A，QT62-80F-A，QT62-100F-A，QT62-125F-A，QT62-80-BP-Z，QT62-100-BP-Z，QT62-125-BP-Z，QT62-80F-BP-Z，QT62-100F-BP-Z，QT62-125F-BP-Z，QT62-80-S1010-A，QT62-100-S1010-A，QT62-125-S1010-A
QT63系列齒輪泵
QT63-80-A，QT63-100-A，QT63-125-A，QT63-80F-A，QT63-100F-A，QT63-125F-A，QT63-80-BP-Z，QT63-100-BP-Z，QT63-125-BP-Z，QT63-80F-BP-Z，QT63-100F-BP-Z
CQTM33-16V-3.7-2R-S1243-E 是日本住友（SUMITOMO）CQTM系列的內嚙合齒輪泵電機組，專為高壓冷卻、潤滑系統設計，特點是低噪音、低脈動、長壽命、免維護。
一、型號完整拆解
CQTM33 - 16V - 3.7 - 2R - S1243 - E
- CQTM：住友高壓冷卻泵系列（內嚙合齒輪泵+電機一體）
- 33：泵體規格（中型）
- 16：理論排量 16 mL/rev
- V：進出油口方向（標準型）
- 3.7：電機功率 3.7 kW (5HP)
- 2：壓力等級 7.0 MPa (70 kgf/cm2) 系列 (7M)
- R：旋轉方向 右旋 (Clockwise)
- S1243：進出油口規格/安裝方向（標準定制碼）
- E：電壓/特殊規格（通常為 380V/50Hz）
二、核心技術參數
| 項目 | 參數 |
|---|---|
| 理論排量 | 16 mL/r |
| 額定壓力 | 7.0 MPa |
| 最高壓力 | 7.5 MPa |
| 電機功率 | 3.7 kW (5HP) |
| 標準電壓 | 380V / 50Hz |
| 轉速 | 1450 r/min (50Hz) |
| 標準流量 | ~23 L/min (1450rpm) |
| 旋轉方向 | 右旋 (R) |
| 適用介質 | 切削液、潤滑油、液壓油 |
| 噪音 | ≤ 62 dB(A) |
| 特點 | 低脈動、耐磨損、幾乎無泄漏 |

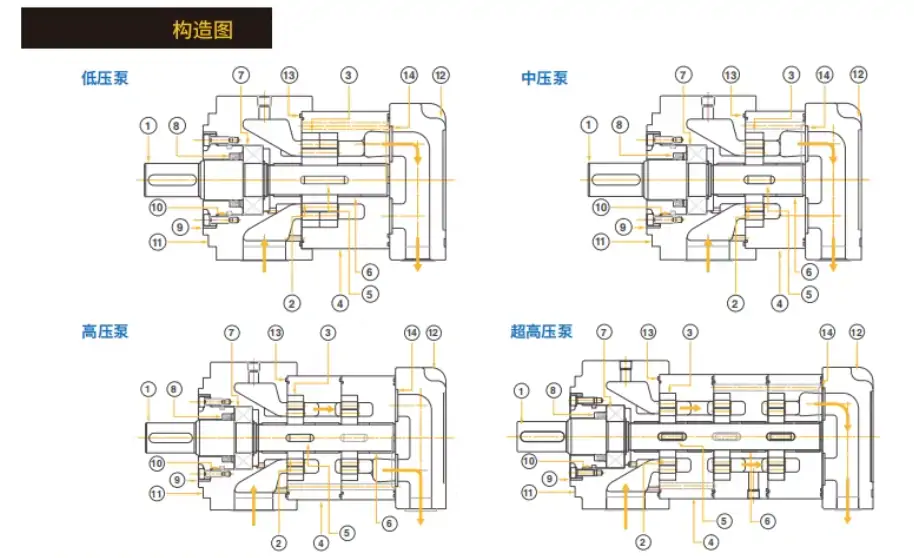

三、結構與性能特點
- 內嚙合齒輪，靜音低脈
- 采用與住友QT系列相同的內嚙合齒輪，運轉平穩、壓力脈動極小，適合精密機床冷卻系統。
- 無接觸磨損，超長壽命
- 內部齒輪與殼體非接觸式設計，滿足工況下幾乎零磨損，免維護。
- 泵電機一體，緊湊省空間
- 垂直/臥式安裝均可，適合機床刀塔、主軸、液壓站的高壓冷卻潤滑。
- 耐水切削液
- 密封與材質適配水溶性切削液，不易腐蝕、壽命長。
四、典型應用
- 數控機床 (CNC) 主軸/刀具高壓冷卻
- 加工中心、磨床、車床冷卻潤滑系統
- 高速切削、深孔鉆高壓冷卻單元
- 液壓站、精密機械循環潤滑
五、同系列常見型號
- CQTM33-12.5V-2.2-2R-S1243-E
- CQTM33-16V-3.7-2R-S1243-E（本型號）
- CQTM33-20V-5.5-2R-S1243-E
- CQTM43-25V-7.5-4R-S1307-E（10MPa系列）
