VCM 葉片泵是臺灣 CML（全懋精機）旗下的主流液壓葉片泵系列，主要分為定量（1M/2M/3M）與變量（SF/SM/SFC）兩大類型，以低噪音、高效率、運行平穩著稱，廣泛用于工業機床、塑機、制鞋機等中低壓液壓系統。
一、基本結構（雙作用定量 / 變量）
核心組件：
- 轉子：開徑向槽，安裝葉片，由電機驅動。
- 葉片：可在槽內滑動，離心力 + 油壓作用下緊貼定子內壁。
- 定子：內腔為橢圓形（雙作用），轉子與定子同心。
- 配油盤：設吸油、壓油窗口，控制油液進出。
- 泵體、端蓋、軸封、軸承。
二、工作原理
- 吸油：轉子旋轉→葉片甩出→密封腔容積變大→形成真空→從吸油口吸油。
- 壓油：轉到短軸區→腔容積變小→油液受壓→從壓油口排出。
- 雙作用特性：轉子每轉 1 圈，完成2 次吸油 + 2 次壓油，流量脈動小、運轉更平穩。
- 定量型（VCM-1M/2M/3M）：排量固定，輸出恒定流量。
- 變量型（VCM-SF/SM）：內置壓力補償閥，壓力達設定值時自動減小排量，實現節能（流量隨負載變）。

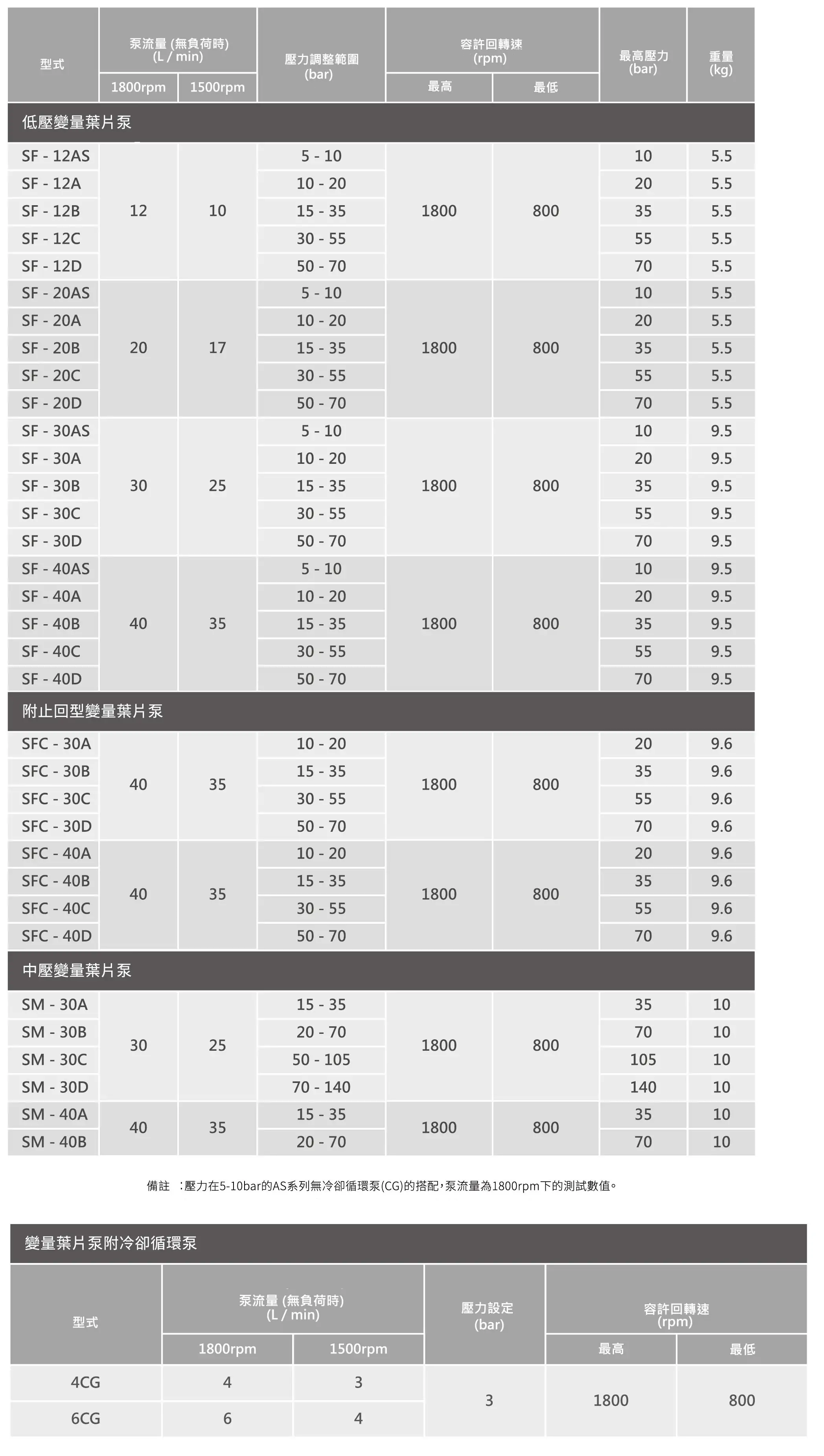

三、主要型號與參數（CML VCM 系列）
1. 定量葉片泵（VCM-1M/2M/3M）
- VCM-1M：小排量，6/8/10/12 cc/rev，最高 70 bar。
- VCM-2M：中排量，14/17/23/26 cc/rev，最高 70 bar。
- VCM-3M：大排量，33/39/47 cc/rev，最高 70 bar。
- 轉速：1800 rpm（標準）。
- 旋轉方向：R（右旋）、L（左旋）。
- 安裝：F（法蘭）。

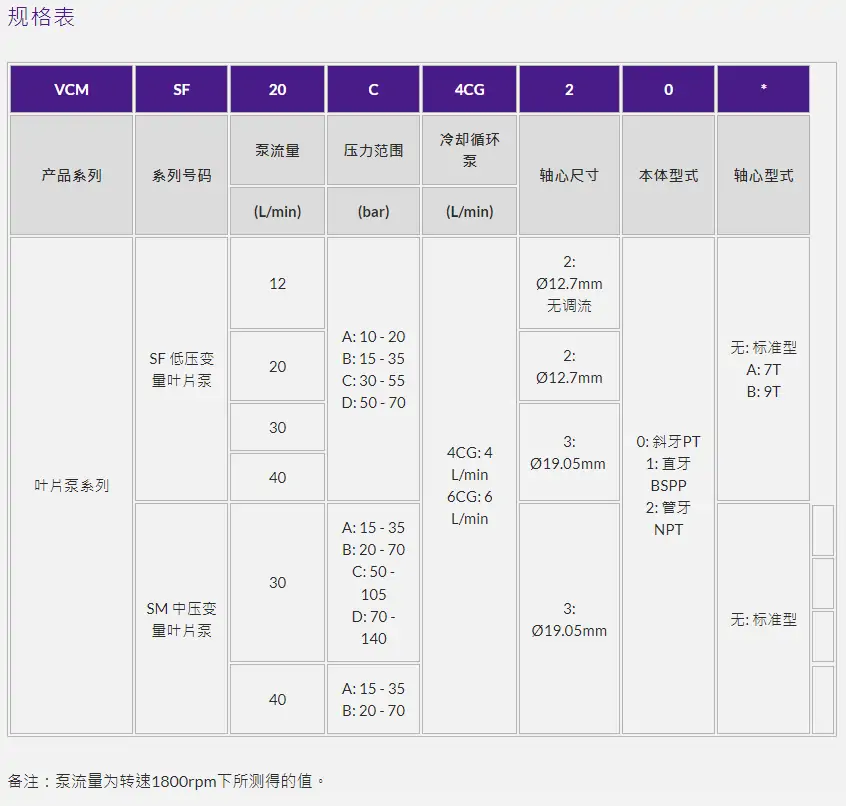

2. 變量葉片泵（VCM-SF/SM/SFC）
- 壓力調節：5–70 bar。
- 流量范圍：8–40 L/min（1800 rpm）。

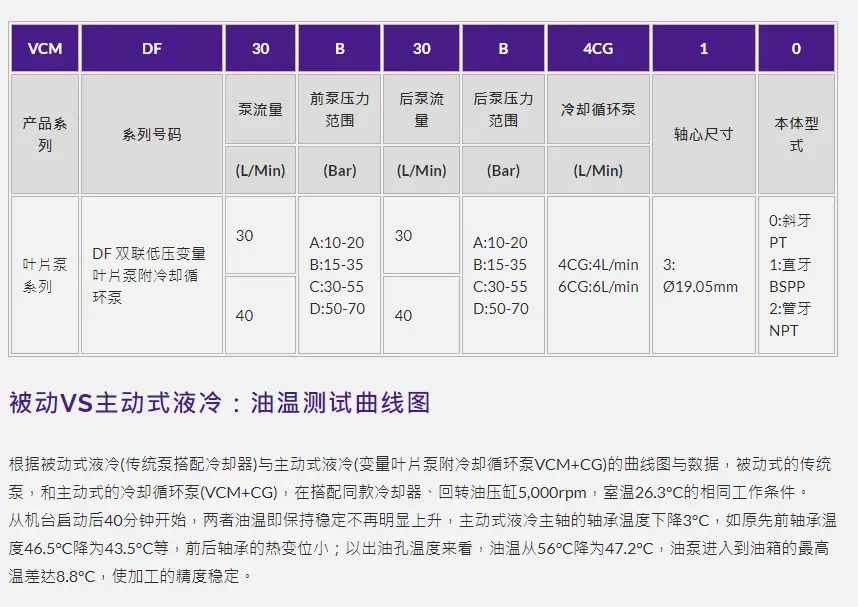

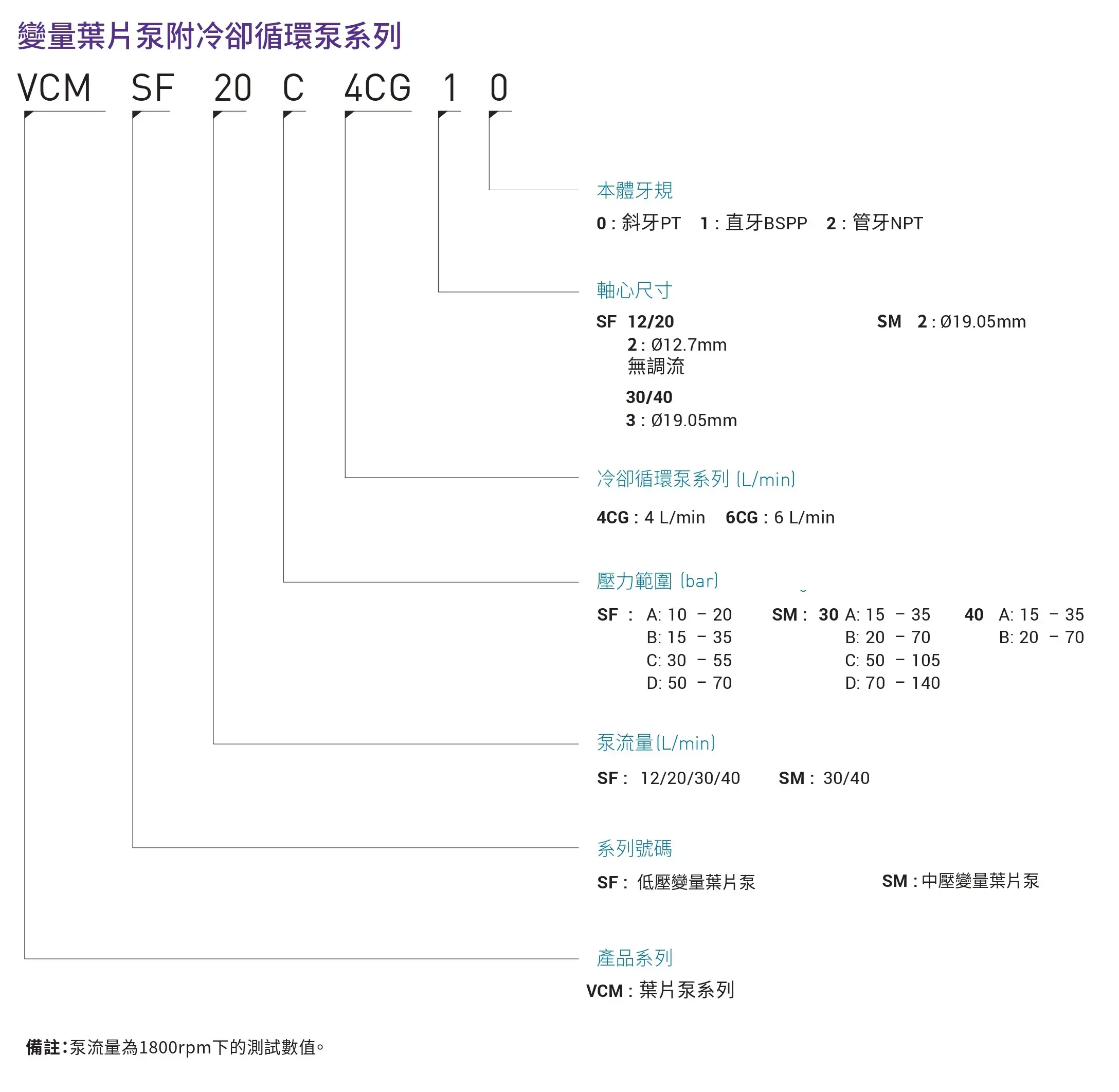

- 型號含義（例：VCM-SF-20B-10）
四、核心性能特點
- 低噪音、低振動：雙作用 + 精密葉片，噪音 **≤70 dB**。
- 高效率：容積效率90%–95%。
- 運轉平穩、流量均勻：脈動小。
- 節能（變量型）：高壓時自動減流量，省電、油溫低。
- 壽命長：耐磨材料 + 優化密封。
- 抗氣蝕、不易發熱。
五、典型應用
- 機床：CNC 車床 / 銑床、磨床、加工中心。
- 注塑機 / 壓鑄機。
- 制鞋機械（長期連續運行）。
- 液壓站、自動化設備、專用機械。
- 木工機械、包裝機械。
六、選型要點
- 流量需求 → 選排量（1M/2M/3M 或 SF-12/20/30/40）。
- 工作壓力 → 不超70 bar。
- 定量 / 變量
- 旋轉方向、安裝法蘭、油口方向。
- 油品：建議ISO VG32/46抗磨液壓油。
七、維護與注意
- 保持油液清潔（葉片泵對污染敏感）。
- 定期換油、換濾芯。
- 檢查軸封、防止進氣。
- 變量型：按系統需求正確設定壓力。
