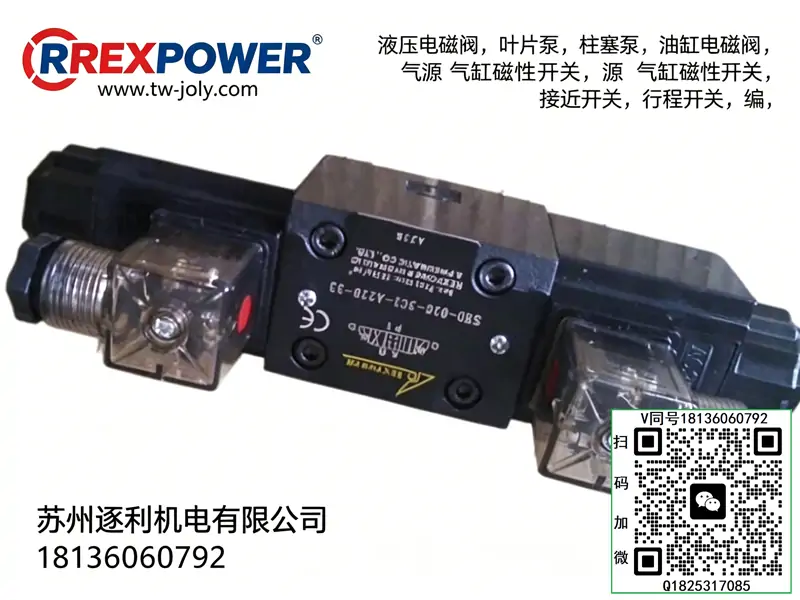

銳力REXPOWER電磁閥RWD6E/F/G/H/J/L/W-G220/W110/G1

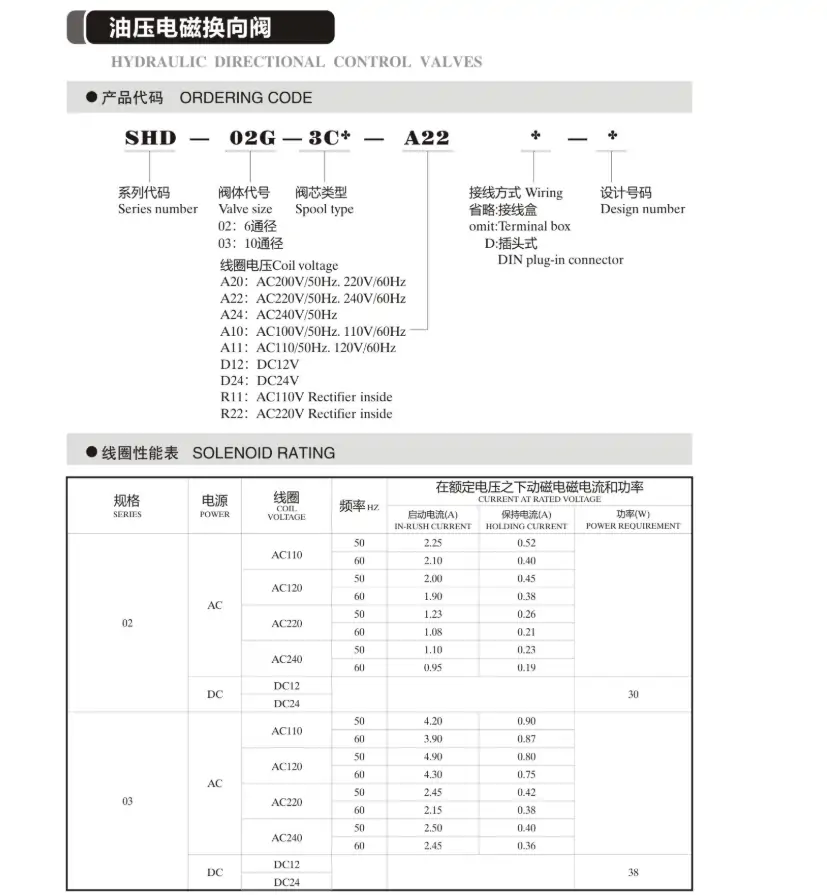

1. SHD 系列
SHD-02G-3C2-A22-33,SHD-02G-3C3-A22-33,SHD-02G-3C4-A22-33,SHD-02G-3C5-A22-33,SHD-02G-3C6-A22-33,SHD-02G-3C9-A22-33,SHD-02G-3C7-A22-33,SHD-02G-3C8-A22-33,SHD-02G-3C10-A22-33,SHD-02G-3C12-A22-33,SHD-02G-2D2-A22-33,SHD-02G-2D3-A22-33,SHD-02G-3C11-A22-33,SHD-02G-3C40-A22-33,SHD-02G-3C60-A22-33,SHD-02G-2D8-A22-33,SHD-02G-2B10A-A22-33,SHD-02G-2B2-A22-33,SHD-02G-2B3-A22-33,SHD-02G-2B8-A22-33,SHD-02G-2B2B-A22-33,SHD-02G-2B3B-A22-33,SHD-02G-2B4B-A22-33,SHD-02G-2B2S-A22-33,SHD-02G-2B3S-A22-33,SHD-02G-2B2A-A22-33,SHD-02G-2B3A-A22-33,SHD-02G-2B11B-A22-33,SHD-02G-2B12B-A22-33,SHD-02G-2B9B-A22-33,SHD-02G-2B60B-A22-33,SHD-02G-2B9A-A22-33,SHD-02G-3C2-A11-33,SHD-02G-3C3-A11-33,SHD-02G-3C4-A11-33,SHD-02G-3C5-A11-33,SHD-02G-3C6-A11-33,SHD-02G-3C9-A11-33,SHD-02G-3C7-A11-33,SHD-02G-3C8-A11-33,SHD-02G-3C10-A11-33,SHD-02G-3C12-A11-33,SHD-02G-2D2-A11-33,SHD-02G-2D3-A11-33,SHD-02G-3C11-A11-33,SHD-02G-3C40-A11-33,SHD-02G-3C60-A11-33,SHD-02G-2D8-A11-33,SHD-02G-2B10A-A11-33,SHD-02G-2B2-A11-33,SHD-02G-2B3-A11-33,SHD-02G-2B8-A11-33,SHD-02G-2B2B-A11-33,SHD-02G-2B3B-A11-33,SHD-02G-2B4B-A11-33,SHD-02G-2B2S-A11-33,SHD-02G-2B3S-A11-33,SHD-02G-2B2A-A11-33,SHD-02G-2B3A-A11-33,SHD-02G-2B11B-A11-33,SHD-02G-2B12B-A11-33,SHD-02G-2B9B-A11-33,SHD-02G-2B60B-A11-33,SHD-02G-2B9A-A11-33,SHD-02G-3C2-D24-33,SHD-02G-3C3-D24-33,SHD-02G-3C4-D24-33,SHD-02G-3C5-D24-33,SHD-02G-3C6-D24-33,SHD-02G-3C9-D24-33,SHD-02G-3C7-D24-33,SHD-02G-3C8-D24-33,SHD-02G-3C10-D24-33,SHD-02G-3C12-D24-33,SHD-02G-2D2-D24-33,SHD-02G-2D3-D24-33,SHD-02G-3C11-D24-33,SHD-02G-3C40-D24-33,SHD-02G-3C60-D24-33,SHD-02G-2D8-D24-33,SHD-02G-2B10A-D24-33,SHD-02G-2B2-D24-33,SHD-02G-2B3-D24-33,SHD-02G-2B8-D24-33,SHD-02G-2B2B-D24-33,SHD-02G-2B3B-D24-33,SHD-02G-2B4B-D24-33,SHD-02G-2B2S-D24-33,SHD-02G-2B3S-D24-33,SHD-02G-2B2A-D24-33,SHD-02G-2B3A-D24-33,SHD-02G-2B11B-D24-33,SHD-02G-2B12B-D24-33,SHD-02G-2B9B-D24-33,SHD-02G-2B60B-D24-33,SHD-02G-2B9A-D24-33,SHD-03G-3C2-D24D-33,SHD-03G-2B3B-D24D-33
2. SWDH 系列
SWDH-04G-3C8-A11D,SWDH-04G-3C2-A22D,SWDH-04G-3C3-A22D,SWDH-04G-3C4-A22DS,SWDH-04G-3C6-A22D,SWDH-04G-3C9-A22DS,SWDH-04G-3C8-A22D,SWDH-04G-3C10-A22DS,SWDH-04G-3C12-A22D,SWDH-04G-2D2-A22D,SWDH-04G-2D3-A22DS,SWDH-04G-3C11-A22D,SWDH-04G-3C40-A22D,SWDH-04G-3C60-A22DS,SWDH-04G-2D8-A22D,SWDH-04G-2B10A-A22D,SWDH-04G-2B2-A22D,SWDH-04G-2B3-A22D,SWDH-04G-2B8-A22DS,SWDH-04G-2B3B-A22D,SWDH-04G-2B4B-A22D,SWDH-04G-2B2S-A22D,SWDH-04G-2B3S-A22D,SWDH-04G-2B2A-A22D,SWDH-04G-2B3A-A22D,SWDH-04G-2B11B-A22D,SWDH-04G-2B12B-A22DS,SWDH-04G-2B60B-A22D,SWDH-04G-2B9A-A22D,SWDH-04G-3C2-A11D,SWDH-04G-3C3-A11D,SWDH-04G-3C4-A11D,SWDH-04G-3C5-A11D,SWDH-04G-3C6-A11D,SWDH-04G-3C9-A11DS,SWDH-04G-3C10-A11D,SWDH-04G-3C12-A11D,SWDH-04G-2D2-A11D,SWDH-04G-2D3-A11DS,SWDH-04G-3C11-A11D,SWDH-04G-3C40-A11D,SWDH-04G-3C60-A11D,SWDH-04G-2D8-A11D,SWDH-04G-2B10A-A11D,SWDH-04G-2B2-A11D,SWDH-04G-2B3-A11D,SWDH-04G-2B8-A11D,SWDH-04G-2B2B-A11D,SWDH-04G-2B3B-A11D,SWDH-04G-2B4B-A11D,SWDH-04G-2B2S-A11D,SWDH-04G-2B3S-A11D,SWDH-04G-2B2A-A11D,SWDH-04G-2B3A-A11D,SWDH-04G-2B11B-A11D,SWDH-04G-2B12B-A11D,SWDH-04G-2B9B-A11D,SWDH-04G-2B60B-A11D,SWDH-04G-2B9A-A11D,SWDH-04G-3C2-D24D,SWDH-04G-3C3-D24D,SWDH-04G-3C4-D24D,SWDH-04G-3C5-D24D,SWDH-04G-3C6-D24D,SWDH-04G-3C9-D24D,SWDH-04G-3C7-D24D,SWDH-04G-3C8-D24D,SWDH-04G-3C10-D24D,SWDH-04G-3C12-D24D,SWDH-04G-2D2-D24D,SWDH-04G-2D3-D24D,SWDH-04G-3C11-D24D,SWDH-04G-3C40-D24D,SWDH-04G-3C60-D24D,SWDH-04G-2D8-D24D,SWDH-04G-2B10A-D24D,SWDH-04G-2B2-D24D,SWDH-04G-2B3-D24D,SWDH-04G-2B8-D24DS,SWDH-04G-2B3B-D24D,SWDH-04G-2B4B-D24DS,SWDH-04G-2B2S-D24D,SWDH-04G-2B3S-D24D,SWDH-04G-2B2A-D24D,SWDH-04G-2B3A-D24D,SWDH-04G-2B11B-D24D,SWDH-04G-2B12B-D24D,SWDH-04G-2B9B-D24D,SWDH-04G-2B60B-D24D,SWDH-04G-2B9A-D24D
3. WDH 系列
WDH-04G-3C5-A22D,WDH-04G-3C7-A22D,WDH-04G-3C12-A22D,WDH-04G-2D8-A22D,WDH-04G-2B2B-A22D,WDH-04G-3C7-A11D,WDH-04G-3C11-A11D,WDH-04G-2B2B-D24D
4. DMT 系列
DMT-03-3C2,DMT-03-3C3,DMT-03-3C4,DMT-03-3C6,DMT-03-3D2,DMT-03-3D3,DMT-03-3D4,DMT-03-3D6,DMT-04-3C2,DMT-04-3C3,DMT-04-3C4,DMT-04-3C6,DMT-04-3D2,DMT-04-3D3,DMT-04-3D4,DMT-04-3D6,DMT-06-3C2,DMT-06-3C3,DMT-06-3C4,DMT-06-3C6,DMT-06-3D2,DMT-06-3D3,DMT-06-3D4,DMT-06-3D6
5. DMG 系列
DMG-02-3C2,DMG-02-3C3,DMG-02-3C4,DMG-02-3C6,DMG-02-3D2,DMG-02-3D3,DMG-02-3D4,DMG-02-3D6,DMG-03-3C2,DMG-03-3C3,DMG-03-3C4,DMG-03-3C6,DMG-03-3D2,DMG-03-3D3,DMG-03-3D4,DMG-03-3D6
6. MTC 系列
MTC-02-W-O,MTC-02-A-O,MTC-02-B-O,MTC-02-W-I,MTC-02-A-I,MTC-02-B-I,MTC-03-W-O,MTC-03-A-O,MTC-03-B-O,MTC-03-W-I,MTC-03-A-I,MTC-03-B-I
7. MGV 系列
MGV-02-P-0,MGV-02-A-0,MGV-02-B-0,MGV-02-P-1,MGV-02-A-1,MGV-02-B-1,MGV-02-P-2,MGV-02-A-2,MGV-02-B-2,MGV-02-P-3,MGV-02-A-3,MGV-02-B-3,MGV-03-P-0,MGV-03-A-0,MGV-03-B-0,MGV-03-P-1,MGV-03-A-1,MGV-03-B-1,MGV-03-P-2,MGV-03-A-2,MGV-03-B-2,MGV-03-P-3,MGV-03-A-3,MGV-03-B-3
8. CCV 系列
CCV-04,CCV-08,CCV-16,CCV-20,CCV-24
9. CR 系列（CRD/CRV/CRP）
CRD-02,CRV-04-M,CRP-10
10. CH 系列（CHE/CHS/CHB）
CHE-06,CHS-12,CHB-24
11. CP 系列（CPD/CPC）
CPD-04,CPD-08,CPD-16,CPC-04,CPC-08,CPC-16
12. CST/CCS/CTC/CSV 系列
CST-01,CCS-02,CTC-04,CTC-08,CTC-24,CSV-02,CSV-04,CSV-08,CSV-02-431N,CSV-15,CSV-20
13. JCS/MJCS/JCD 系列
JCS-02N,JCS-02NL,JCS-02NLL,MJCS-02BL,MJCS-02PL,JCD-02S,MJCS-02AL,MJCS-03ALL,MJCS-03BL,MJCS-03PLL,MJCS-02W,MJCS-03WLL
RWD6E 直動式電液比例方向閥（無品牌版）
RWD6E 是規格 6（NG6）、帶閥芯位移電反饋、集成電子（OBE） 的直動式比例方向閥，用于連續、線性控制液壓油流的方向與流量，主打高精度、高響應、抗污染，適配中小流量閉環 / 開環系統。
一、型號釋義（RWD6E）
- RWD：系列代號（直動式比例方向閥，帶反饋 + 集成電子）
- 6：規格 6（NG6，安裝面 ISO 4401-03）
- E：功能版本（帶閥芯位移電反饋）
- 完整型號示例：RWD6E-16-30/V/24F116：額定流量 16 L/min（Δp=10 bar）30：系列 / 設計版本V：集成電子（OBE）24：線圈電壓 DC24VF1：信號類型（電壓 / 電流輸入）
二、核心參數（標準工況）
- 結構形式：直動式、3 位 4 通、彈簧對中、閥芯位移閉環反饋
- 規格 / 通徑：NG6（6mm）
- 額定流量：4/10/16/20/25/32 L/min（Δp=10 bar）
- 最大流量：80 L/min
- 最高工作壓力：35 MPa（350 bar）
- 控制信號：DC±10V 或 4–20mA
- 線圈電壓：DC24V（±10%）
- 響應時間：≤15 ms（0→100% 信號）
- 重復精度：≤0.5%（滿量程）
- 滯環：≤3%（滿量程）
- 油液粘度：20–100 mm2/s（推薦 ISO VG46）
- 工作溫度：-20～80℃
- 過濾精度：≥10 μm（閉環系統建議 5 μm）
- 重量：約 2.8 kg
三、結構與工作原理
1. 結構組成
- 閥體：高強度合金鋼，安裝面 ISO 4401-03，油口 P/T/A/B
- 閥芯：精密磨削合金鋼，零開口 / 正開口設計，低泄漏
- 比例電磁鐵：雙線圈（兩端各 1 個），對中彈簧斷電居中
- 位移傳感器：內置電感式 / 霍爾傳感器，實時檢測閥芯位置
- 集成電子（OBE）：內置放大器、PID 控制、信號處理，閉環控制
- 密封件：丁腈橡膠（可選氟橡膠耐高溫）
2. 工作原理（閉環控制）
- 信號輸入：控制器發 DC±10V/4–20mA 信號至閥內 OBE
- 比較反饋：OBE 將輸入信號與閥芯位移傳感器反饋信號對比，生成偏差
- 電磁驅動：OBE 輸出電流至比例電磁鐵，產生與電流成正比的電磁力，推動閥芯克服彈簧力位移
- 流量控制：閥芯位移改變節流口開度，線性調節 A/B 口流量與方向
- 閉環修正：傳感器實時反饋閥芯位置，OBE 動態調整電流，消除滯環、提高精度
四、性能特點
- 高精度閉環：位移反饋 + 內置 PID，重復精度≤0.5%、滯環≤3%，接近伺服閥性能
- 高響應速度：直動式無先導延遲，響應時間≤15 ms，適合動態控制
- 抗污染強：精密間隙 + 過濾要求≥10 μm，比伺服閥耐受污染高 10 倍，可靠性高
- 集成化設計：OBE 內置，無需外接放大器，接線簡單、減少故障點
- 低泄漏：閥芯精密配合，中位泄漏≤0.3 L/min（350 bar），節能
- 安裝靈活：底板安裝，可任意角度安裝，適配多種驅動方式
五、安裝與使用
- 安裝：底板安裝（ISO 4401-03），固定螺栓 4×M6，扭矩 13.5 Nm；水平安裝最佳，避免重力影響閥芯
- 油口：P = 壓力油，T = 回油，A/B = 工作油口；回油壓力≤0.5 MPa，防氣蝕
- 電氣連接：標準插頭（DIN EN 175301-803），DC24V 供電，信號屏蔽線防干擾
- 介質：抗磨液壓油 L-HM46（夏季）/L-HM32（冬季）；油溫≤80℃
- 調試：零位調節（電位器）、增益調節，匹配系統動態響應
六、典型應用
- 工業自動化：注塑機、壓鑄機、機床的速度 / 位置閉環控制
- 工程機械：小型挖掘機、裝載機的動臂 / 斗桿精準控制
- 專用設備：液壓試驗機、疲勞測試臺的壓力 / 流量精密控制
- 機器人：液壓關節、執行器的高速高精度軌跡控制
- 中小流量閉環系統：要求響應快、精度高、抗污染的液壓系統
七、同系列規格對比（RWD6E-XX）
| 型號 | 額定流量 (L/min,Δp=10bar) | 最大流量 (L/min) | 最高壓力 (MPa) |
| RWD6E-04 | 4 | 25 | 35 |
| RWD6E-10 | 10 | 40 | 35 |
| RWD6E-16 | 16 | 60 | 35 |
| RWD6E-25 | 25 | 80 | 35 |
| RWD6E-32 | 32 | 80 | 35 |
