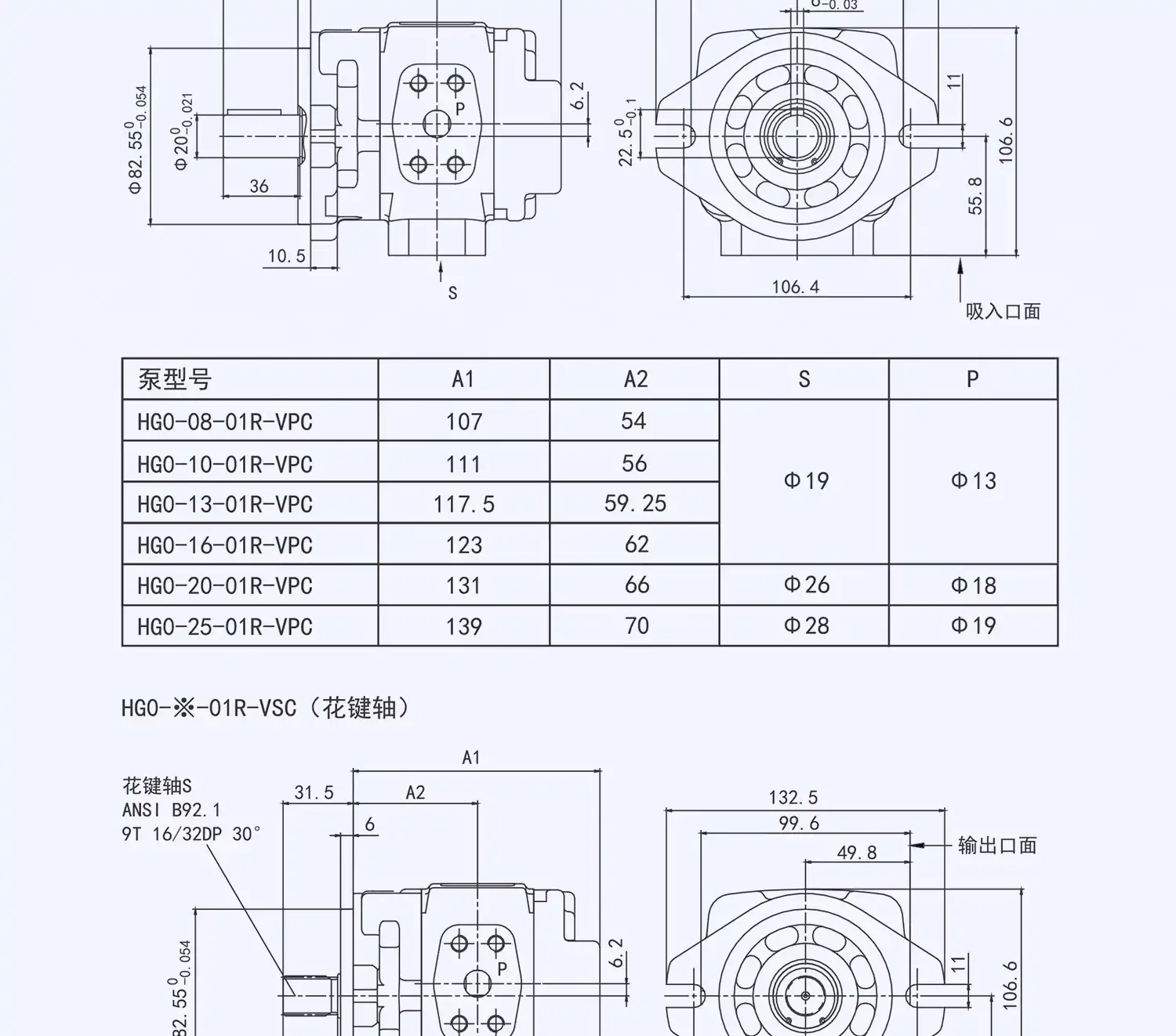

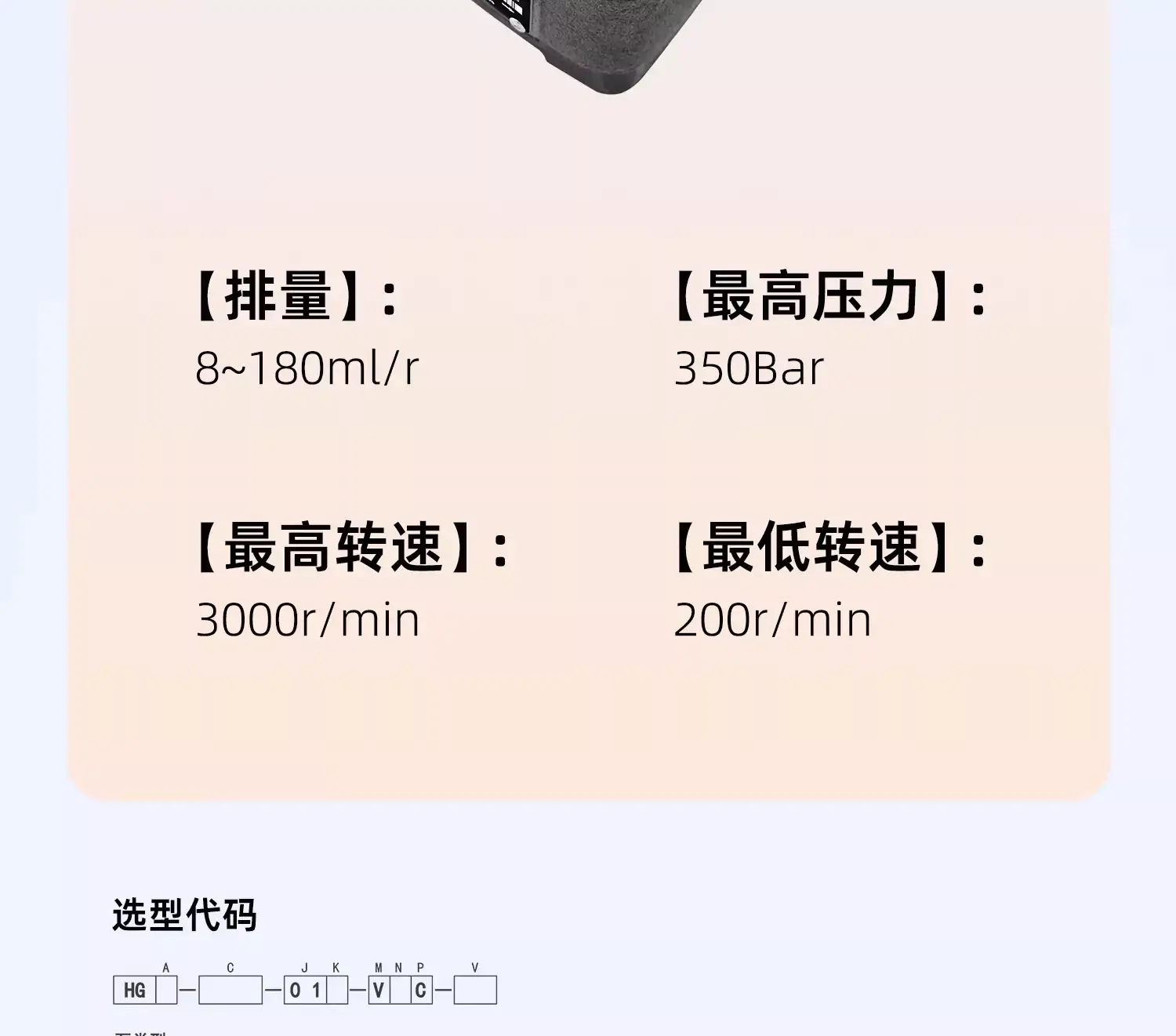

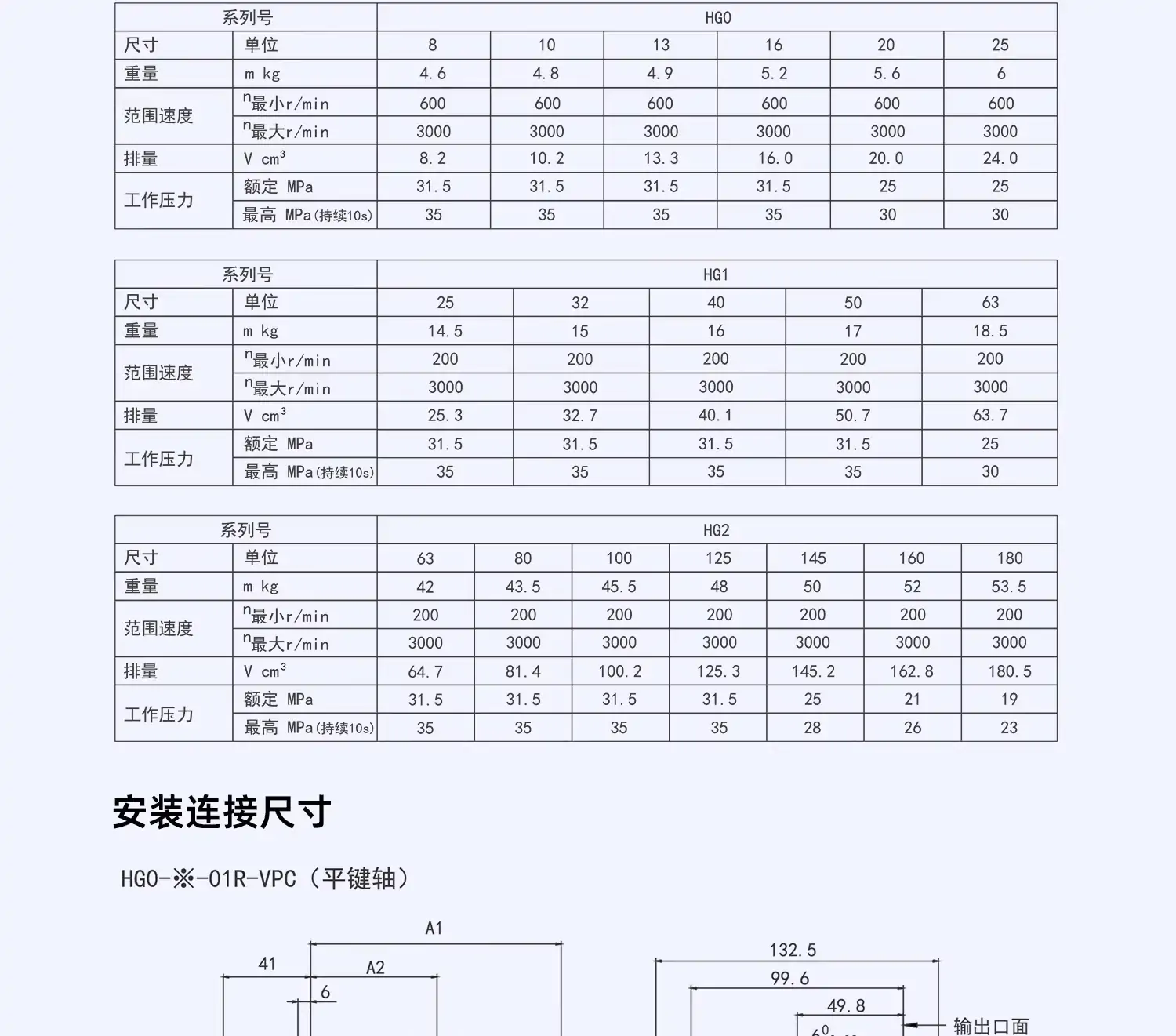

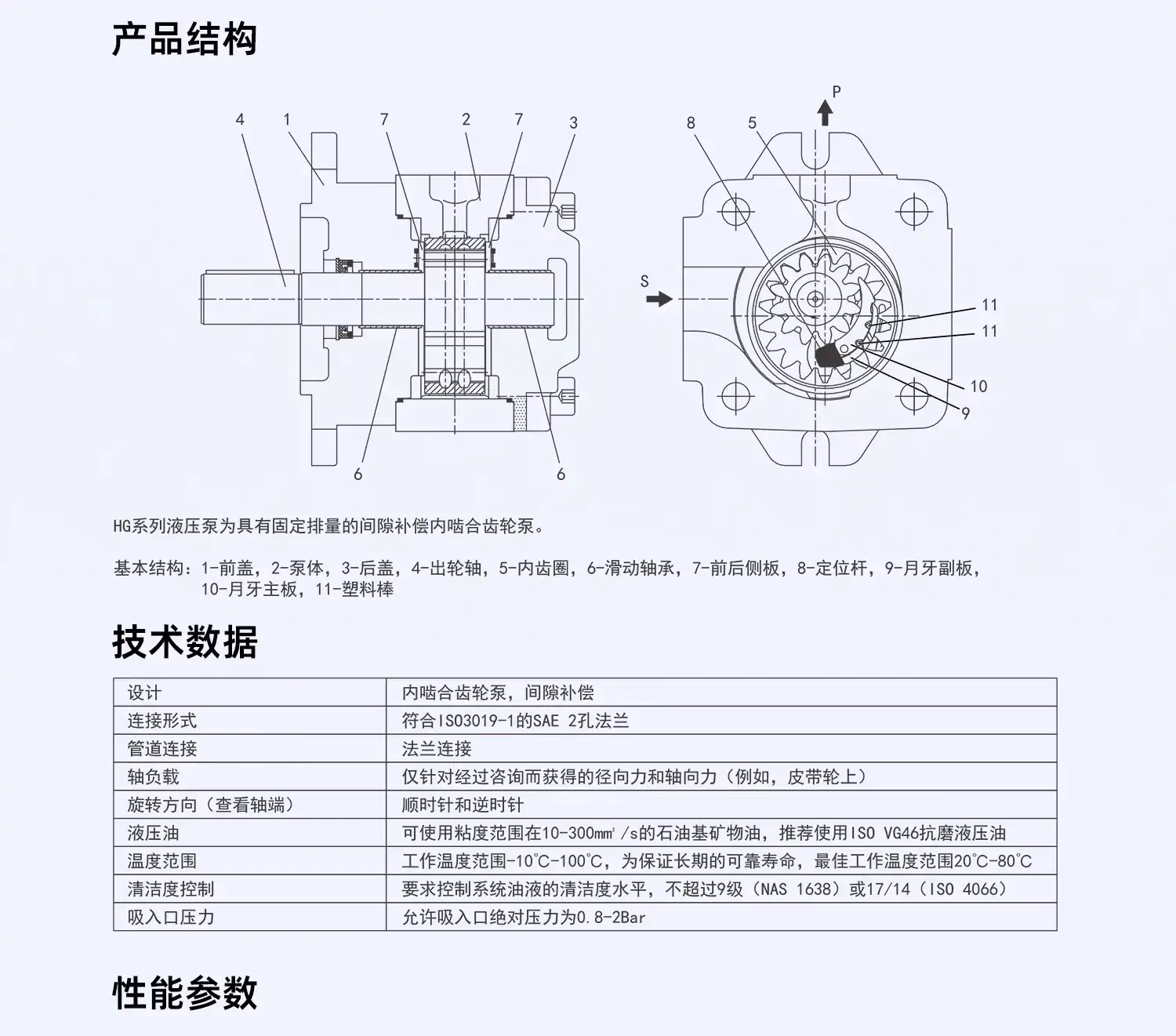

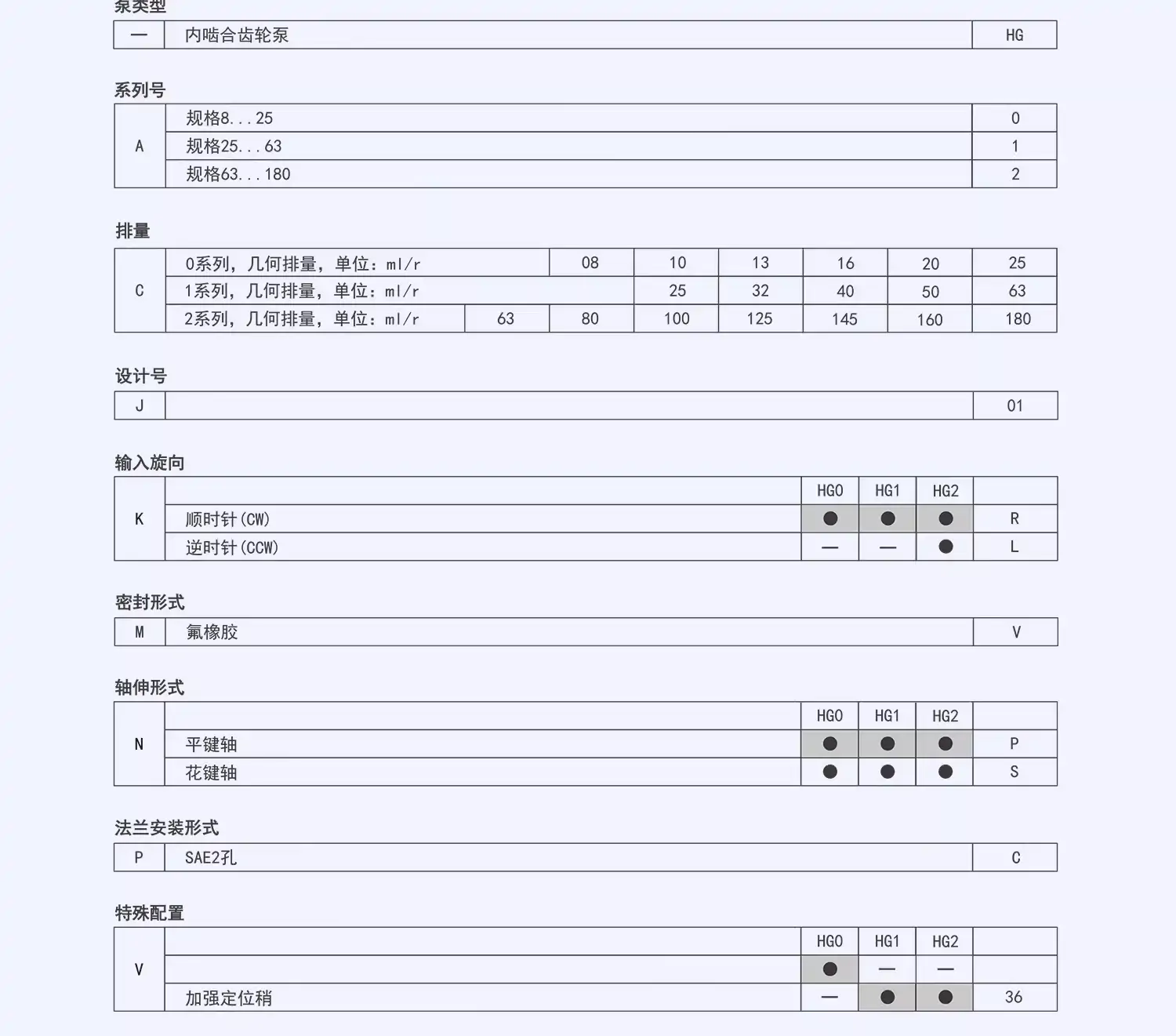

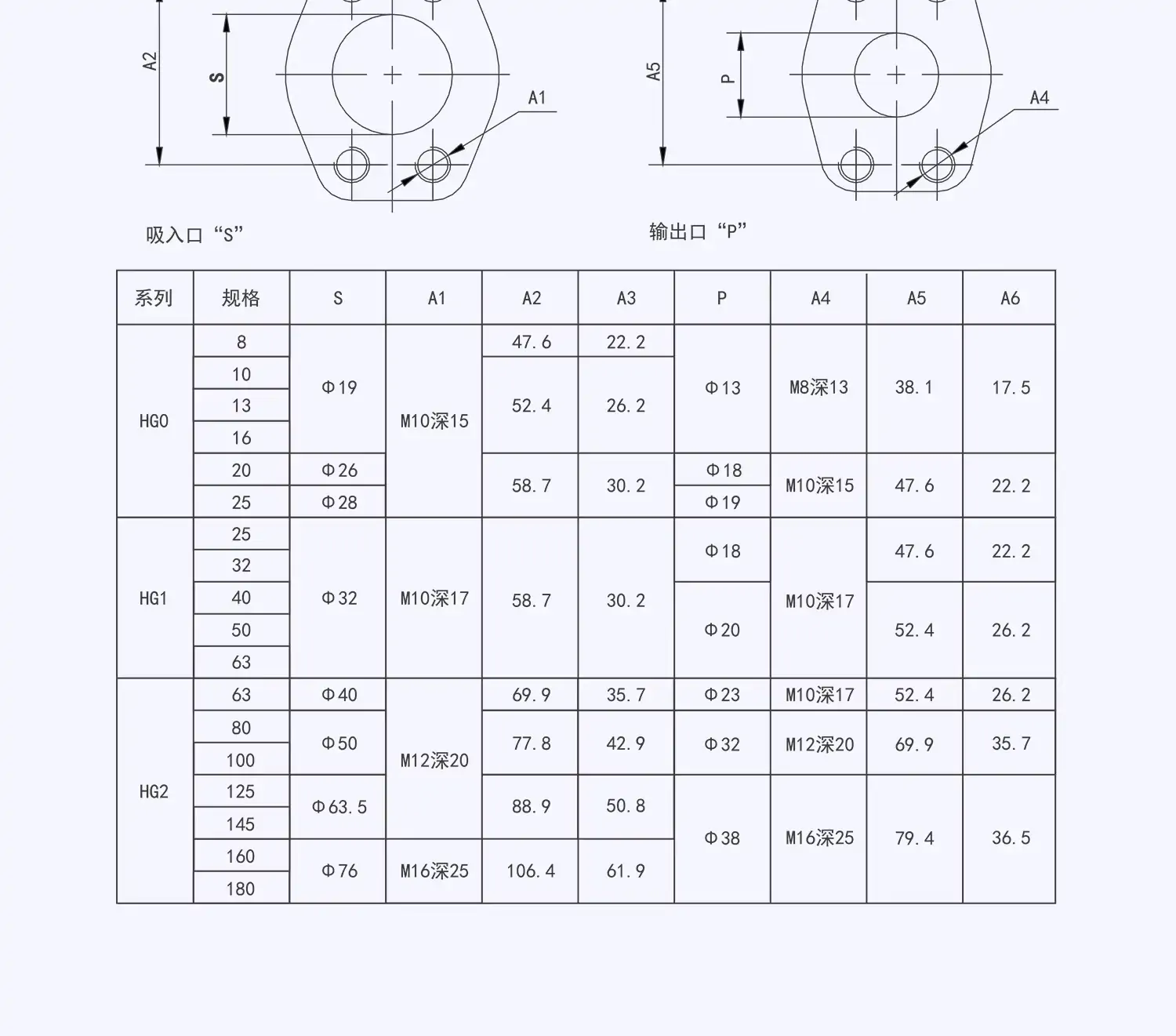

HG0-08-01R-VPC，HG0-10-01R-VPC，HG0-13-01R-VPC，HG0-16-01R-VPC，HG0-20-01R-VPC

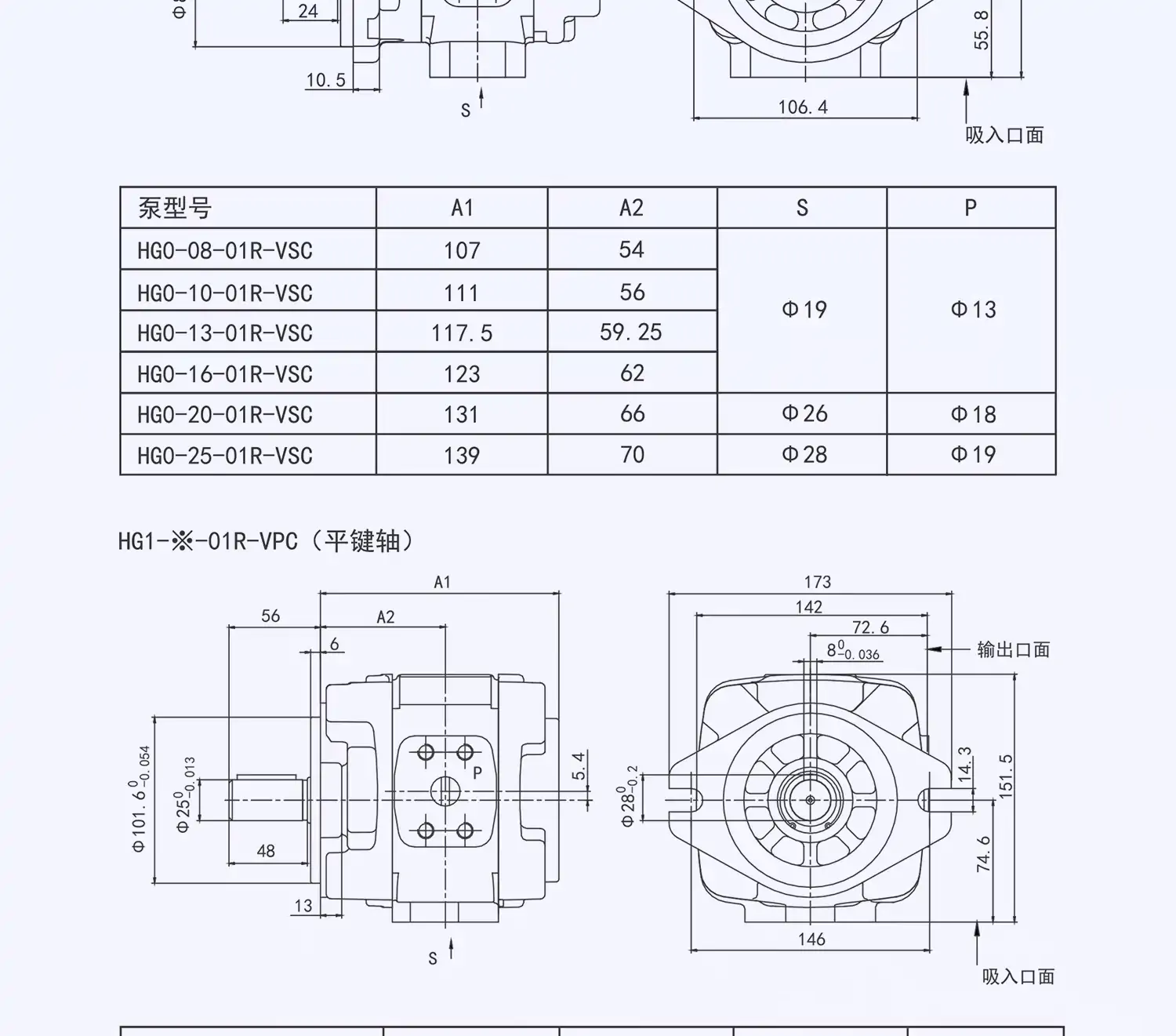

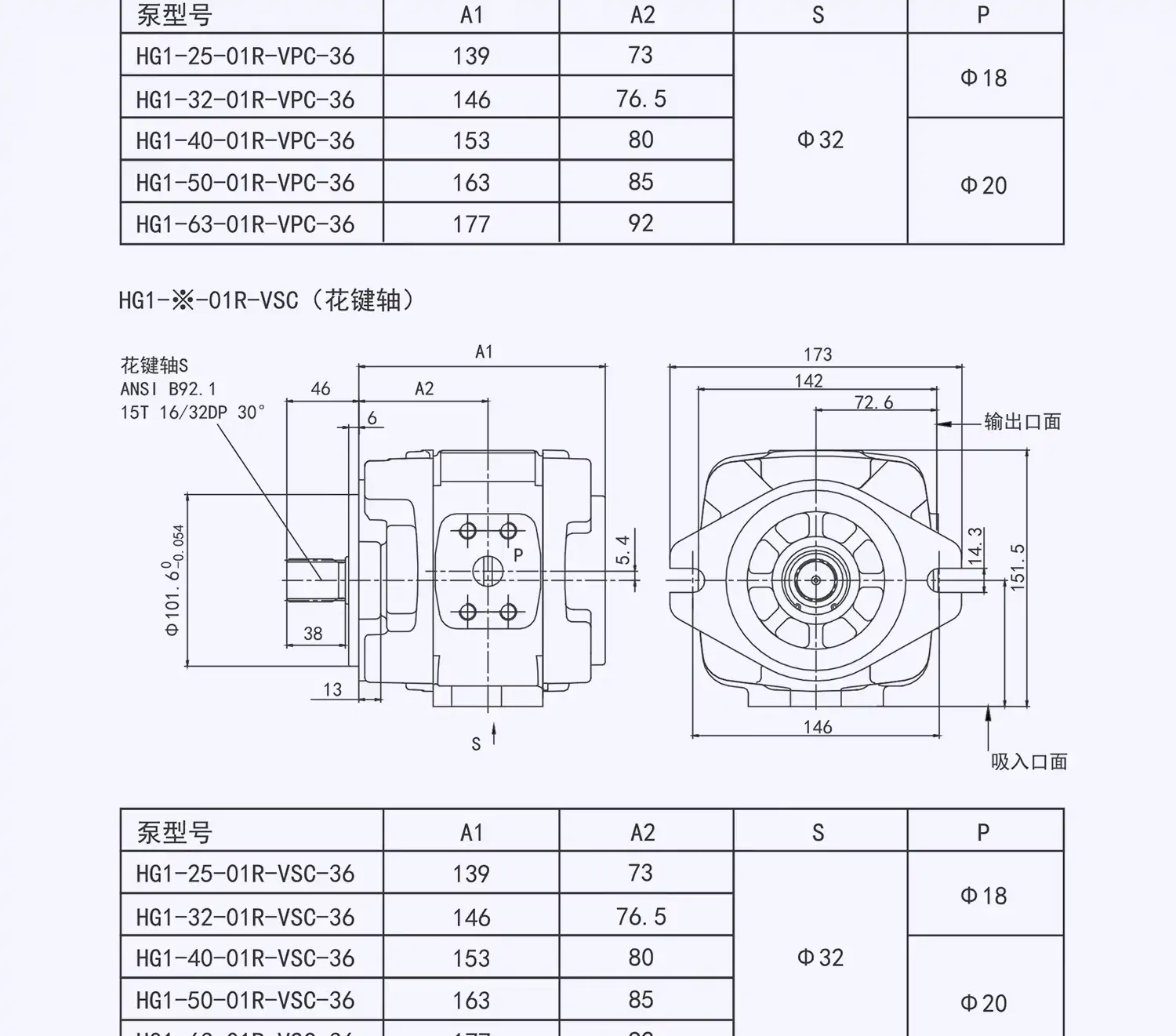

HG1-25-01R-VPC，HG1-32-01R-VPC，HG1-40-01R-VPC，HG1-50-01R-VPC，HG1-63-01R-VPC，HG1-80-01R-VPC

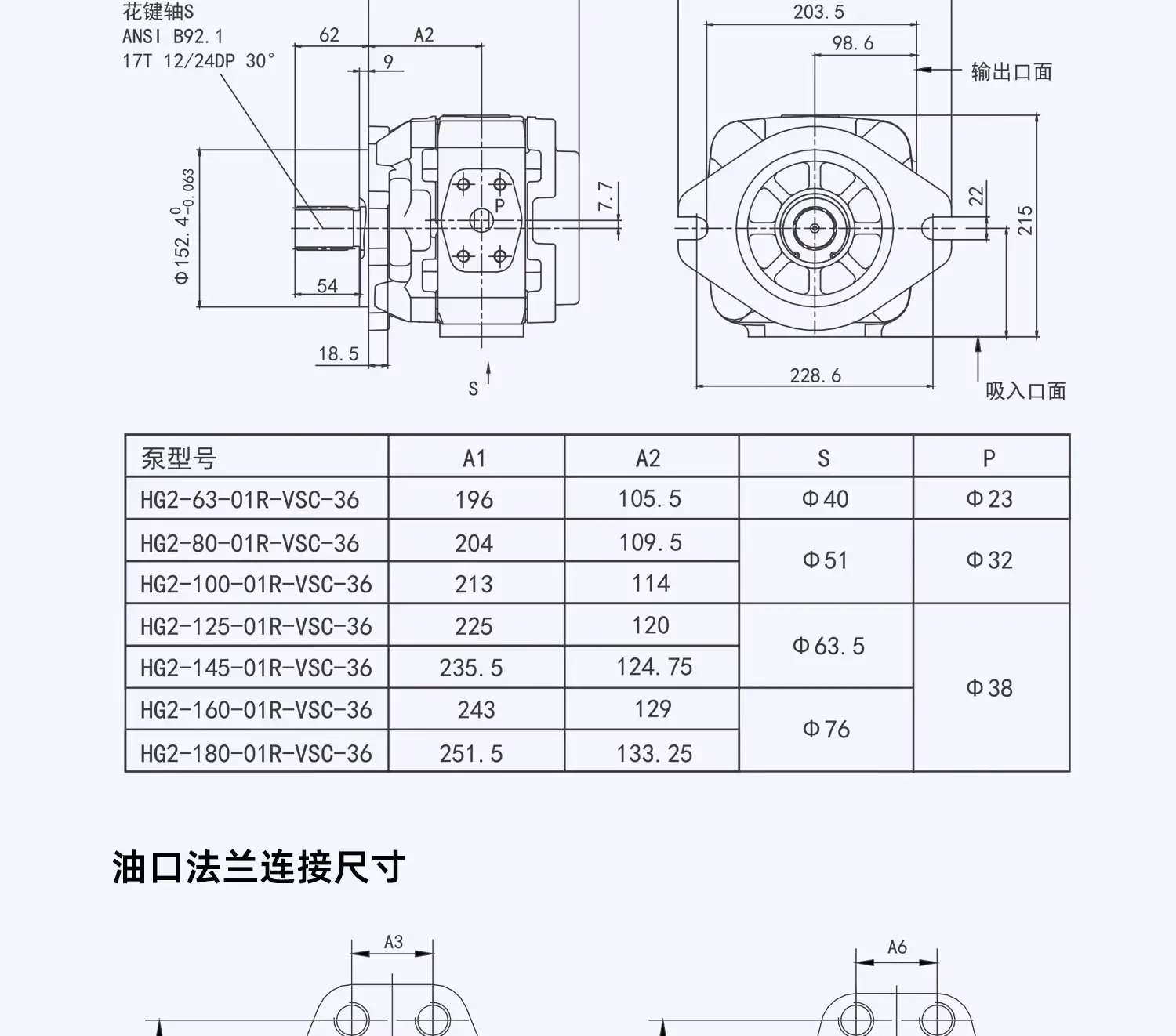

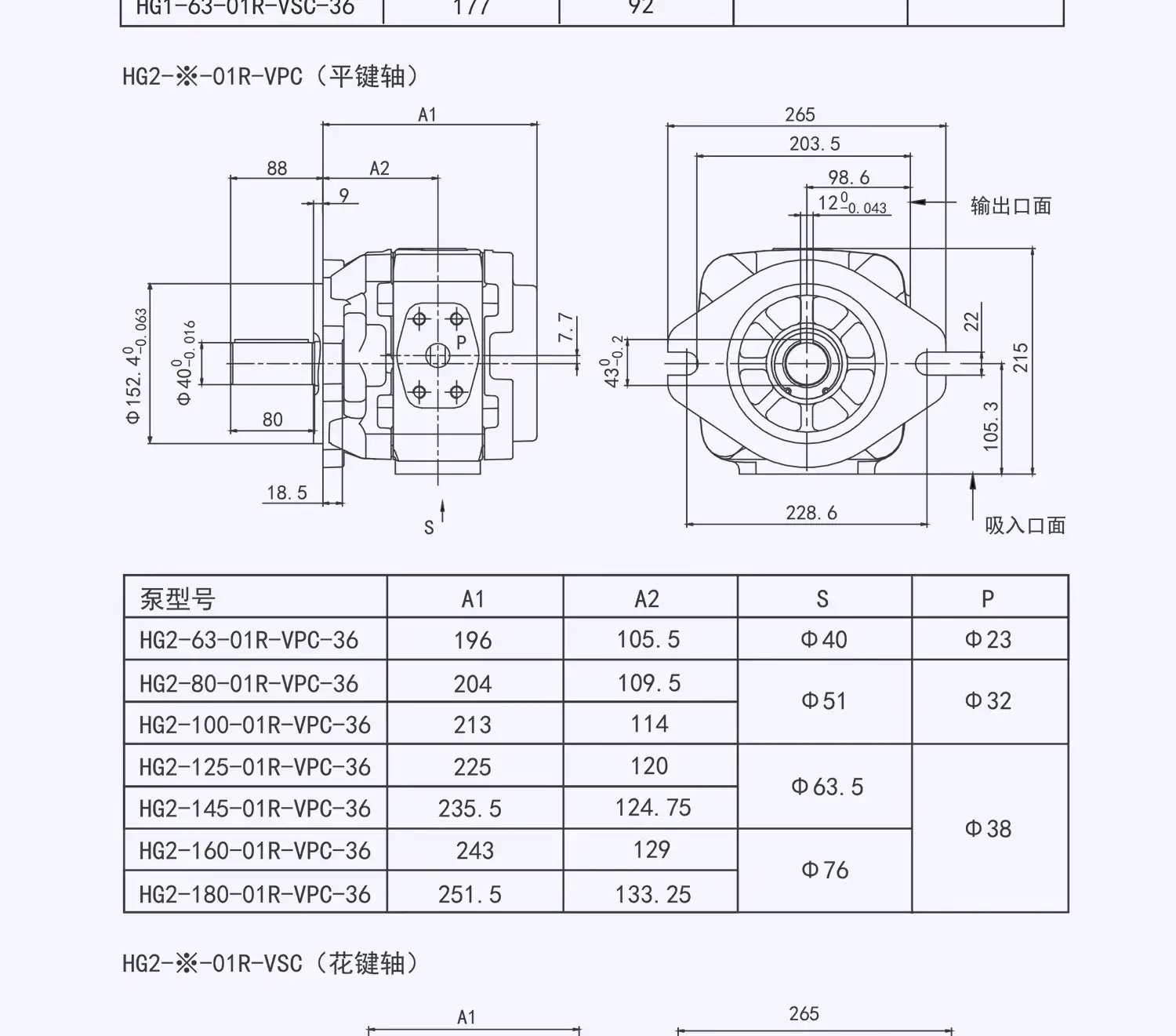

HG2-100-01R-VPC，HG2-125-01R-VPC，HG2-160-01R-VPC
CP0-08-P-10R，CP0-10-P-10R，CP0-13-P-10R，CP0-16-P-10R，CP0-20-P-10R，CP0-25-P-10R，CP0-32-P-10R，CP0-40-P-10R，CP0-50-P-10R，CP0-63-P-10R
DSG-02-2B3-DL-220V，DSG-02-3C2-DL-24V，DSG-02-3C2-DL-220V，DSG-02-3C3-DL-24V，DSG-02-3C3-DL-220V，DSG-02-3C4-DL-24V，DSG-02-3C4-DL-220V，DSG-02-3C5-DL-24V，DSG-02-3C5-DL-220V，DSG-02-3C6-DL-24V，DSG-02-3C6-DL-220V，DSG-02-2D2-DL-24V，DSG-02-2D2-DL-220V，DSG-02-2B2-LW-24V，DSG-02-2B2-LW-220V，DSG-02-2B3-LW-24V，DSG-02-2B3-LW-220V，DSG-02-3C2-LW-24V，
DG4V-3-2A-FW-H-60H，DG4V-3-2AL-FW-H-60H，DG4V-3-0C-FW-H-60H，DG4V-3-2C-FW-H-60H，DG4V-3-3C-FW-H-60H，DG4V-3-6C-FW-H-60H，DG4V-3-8C-FW-H-60H，DG4V-5-2A-FW-H-60H，DG4V-5-2AL-FW-H-60H，DG4V-5-0C-FW-H-60H，DG4V-5-2C-FW-H-60H，DG4V-5-3C-FW-H-60H，DG4V-5-6C-FW-H-60H，DG4V-5-8C-FW-H-60H
DG4V-3-2C 是DG4V-3系列的電磁換向閥，核心定位為中高壓、NG6通徑（ISO 4401-03/CETOP 3），適配注塑機、機床、液壓機等常規工業液壓回路，主打換向可靠、安裝通用、維護便捷。
一、型號完整解析（含典型后綴）
| 代號 | 含義 | 說明 |
|---|---|---|
| DG4V | 系列代號 | 電磁控制方向閥，板式安裝，額定壓力350 bar |
| 3 | 通徑/安裝 | NG6（6mm），符合ISO 4401-03/CETOP 3標準安裝面 |
| 2C | 閥芯功能 | 三位四通、彈簧對中；C型中位（P-T通、A/B封閉，泵可卸荷、執行器鎖緊） |
| M | 手動操作 | 電磁鐵端帶應急手動操作（可調試/斷電應急） |
| U | 電氣接口 | DIN 43650 A型插頭（通用型，適配標準接線盒） |
| H | 電磁鐵規格 | 濕式直流（常見DC24V，帶浪涌抑制，長壽命） |
| 60/100 | 設計號 | 60為威格士經典設計，100為東京計器新版設計（替代舊版56） |
二、核心技術參數
| 項目 | 參數值 | 備注 |
|---|---|---|
| 類型 | 三位四通電磁換向閥 | 雙電磁鐵驅動，彈簧對中 |
| 最高工作壓力 | 350 bar（5075 psi） | 回油口T允許背壓≤210 bar |
| 最大流量 | 76–100 L/min | 隨設計號/密封材質略有差異（60型約76 L/min，100型約100 L/min） |
| 響應時間 | ≤50 ms（通電/斷電） | 適配高頻換向（≤300次/分鐘） |
| 線圈電壓 | DC12V/24V；AC110V/220V | 需按型號后綴匹配（H=DC24V，T=AC110V） |
| 密封材質 | 丁腈橡膠（NBR）/氟橡膠（FKM） | 適配石油基液壓油，特殊介質需訂FKM密封 |
| 工作溫度 | -20℃ 至 +80℃ | 短期可達100℃ |
| 重量 | 約1.6–2.1 kg | 雙電磁鐵型約2.1 kg，單電磁鐵型約1.7 kg |
| 油口規格 | 1/4" NPT 或 SAE 法蘭 | 適配NG6通徑管路 |
三、結構與核心優勢
- 高壓適配：額定壓力350 bar，滑閥式結構抗沖擊能力強，適配中高壓液壓系統。
- 通用安裝：ISO 4401-03標準安裝面，與同規格閥塊/底板完全兼容，換型便捷。
- 可靠換向：雙電磁鐵+彈簧對中設計，斷電自動復位；C型中位可實現泵卸荷與執行器鎖緊，提升安全性。
- 維護友好：電磁鐵可快速拆卸更換，無需拆閥；內置節流槽口，換向平穩、液壓沖擊小。
- 環境適配：防護等級IP65，濕式線圈無滑動密封泄漏，適配多工況。
四、典型應用場景
- 注塑機/壓鑄機：合模、射膠、頂針等執行器換向回路。
- 液壓機/油壓機：主缸快速下行、保壓與回程控制。
- 機床/鍛壓設備：龍門銑、壓力機的進給與夾緊回路。
- 自動化產線：輸送帶、機械手、夾具的精準換向。
五、選型與安裝要點
1. 選型關鍵
- 按系統壓力選密封：普通工況選NBR，高溫/水乙二醇/磷酸酯介質選FKM。
- 按流量需求選設計號：60型適配中小流量（≤76 L/min），100型適配大流量（≤100 L/min）。
- 按電氣環境選線圈：潮濕/戶外選DC24V（H型），工業控制柜內可選AC110V（T型）。
2. 安裝與配管
- 安裝面：平面度≤0.013 mm，粗糙度Ra≤1.1 μm，螺栓推薦12.9級。
- 吸油/回油：吸油管徑≥1/4" NPT，吸油高度≤0.5 m，避免氣蝕；回油口T需保證通暢，控制背壓≤210 bar。
- 泄油：回油口T需垂直向上，確保鐵芯管充油，保證柔合換向效果。
- 介質：推薦ISO VG32/46抗磨液壓油，油溫控制在30–60℃。
六、同系列型號對照（DG4V-3）
| 型號 | 中位類型 | 控制方式 | 適用流量 | 核心特點 |
|---|---|---|---|---|
| DG4V-3-2C | C型（P-T通、A/B封） | 雙電磁鐵+彈簧對中 | 76–100 L/min | 泵可卸荷、執行器鎖緊，通用型 |
| DG4V-3-6C | 6型（P封、A/B通） | 雙電磁鐵+彈簧對中 | 76–100 L/min | 執行器雙向運動，泵不可卸荷 |
| DG4V-3-0C | 0型（全油口封） | 雙電磁鐵+彈簧對中 | 76–100 L/min | 執行器鎖緊，泵不可卸荷 |
