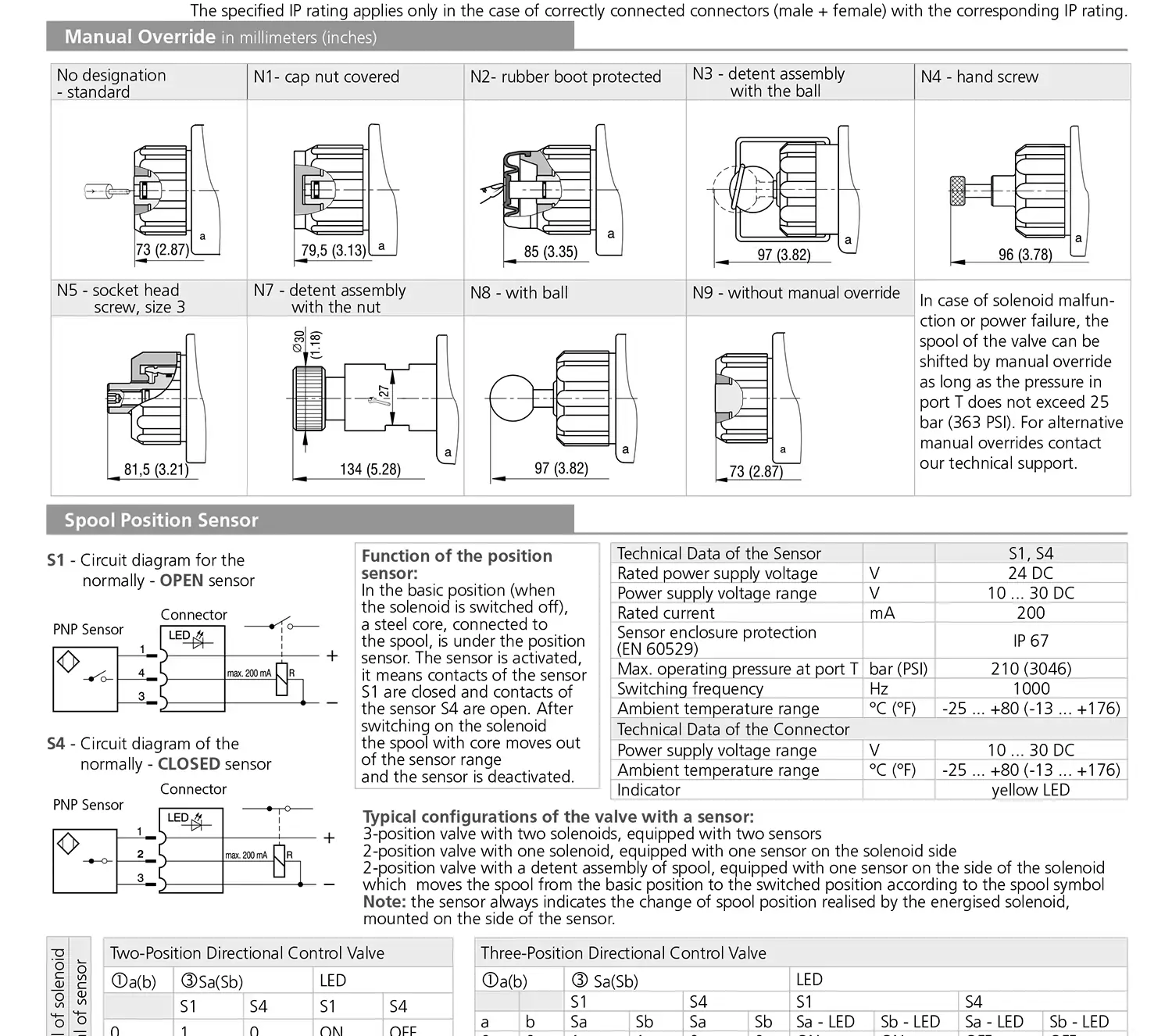

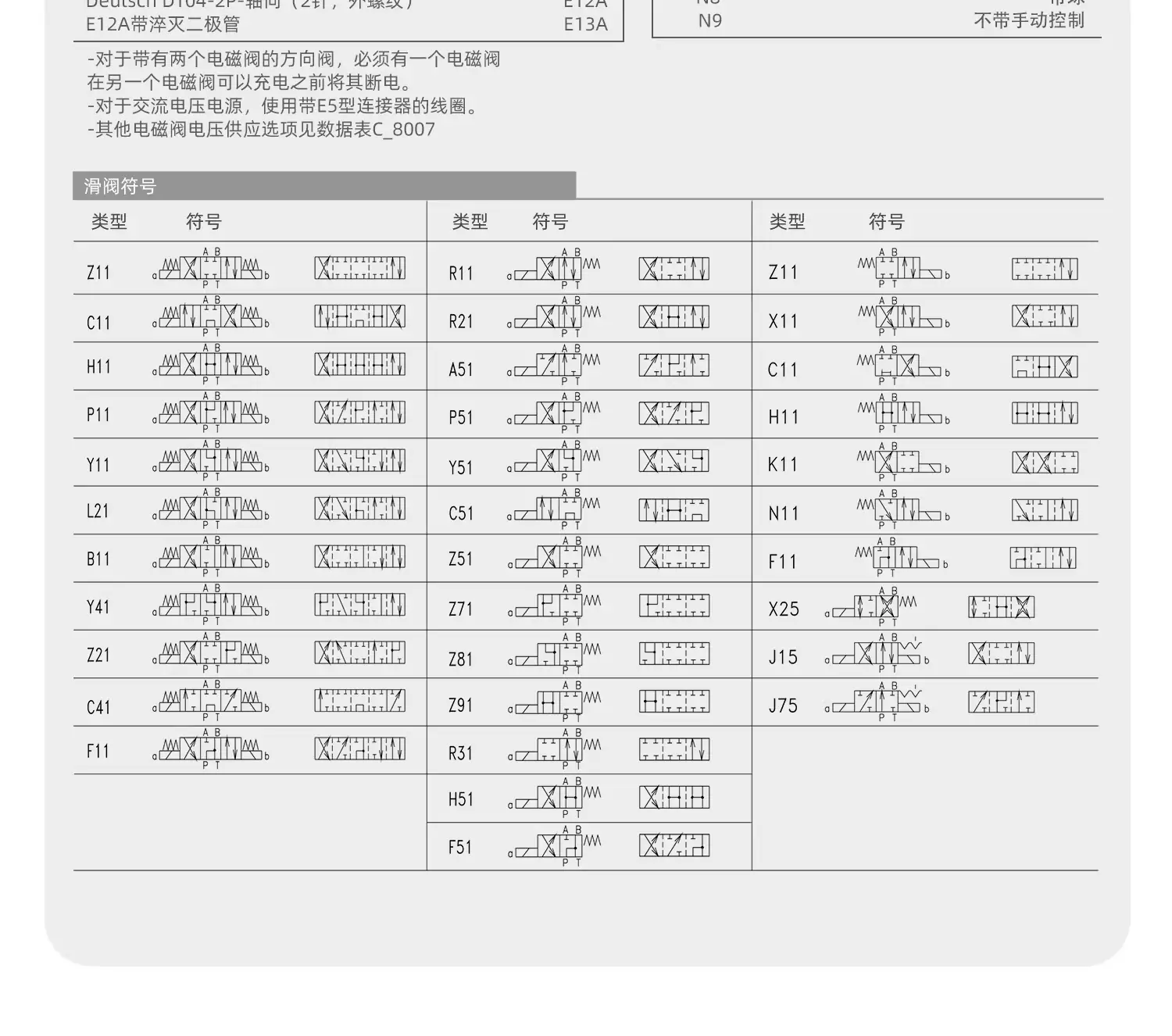

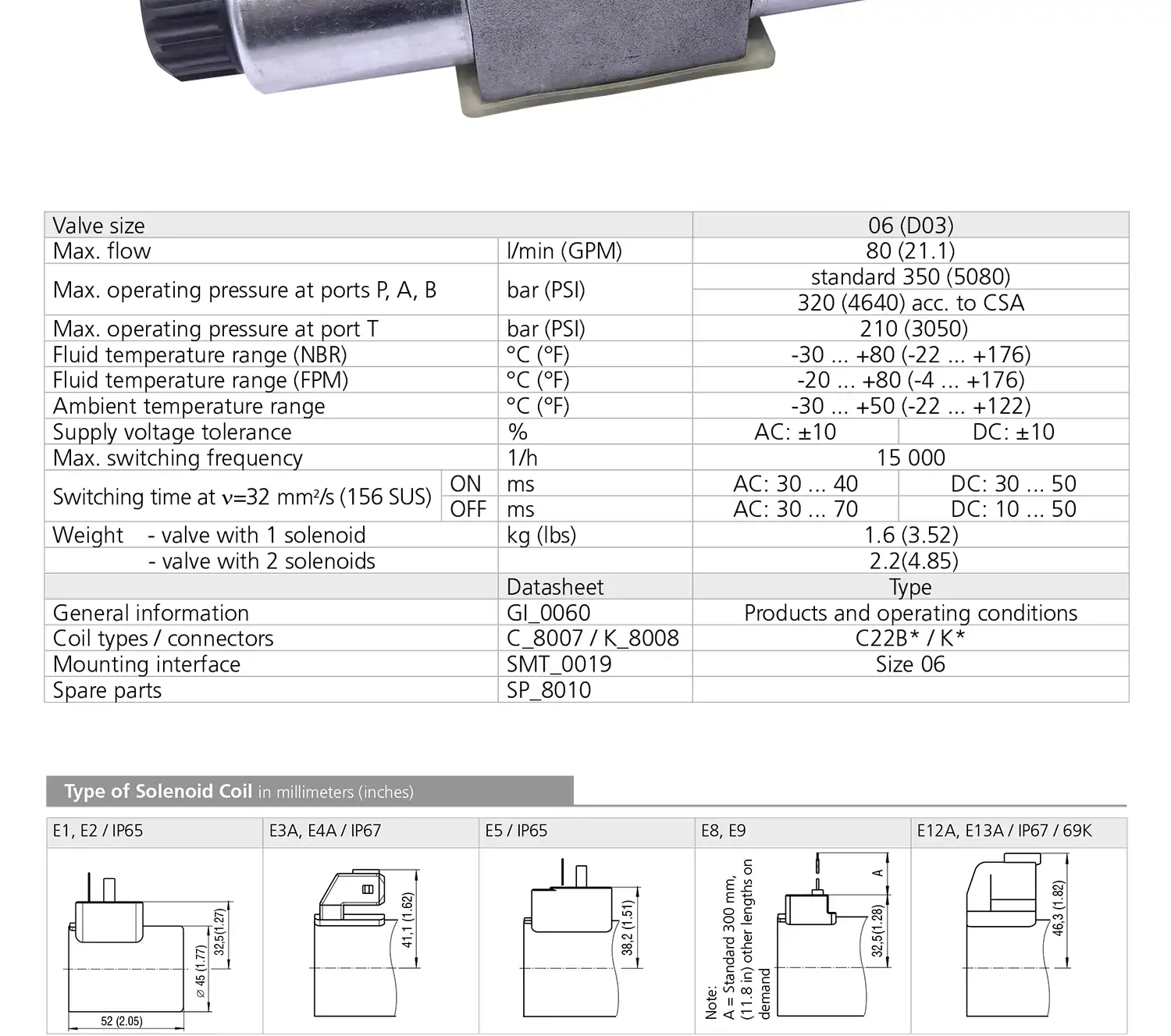

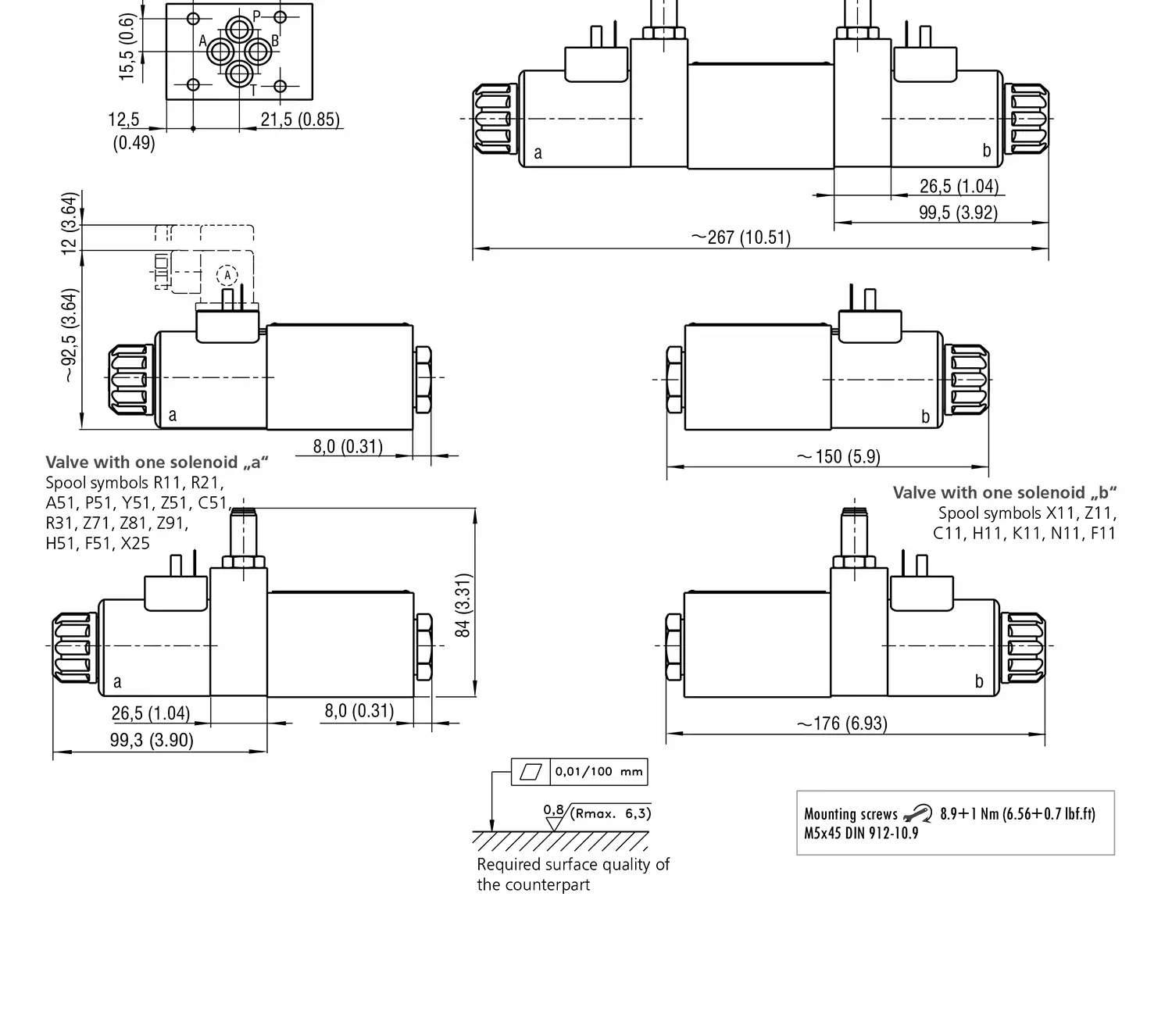

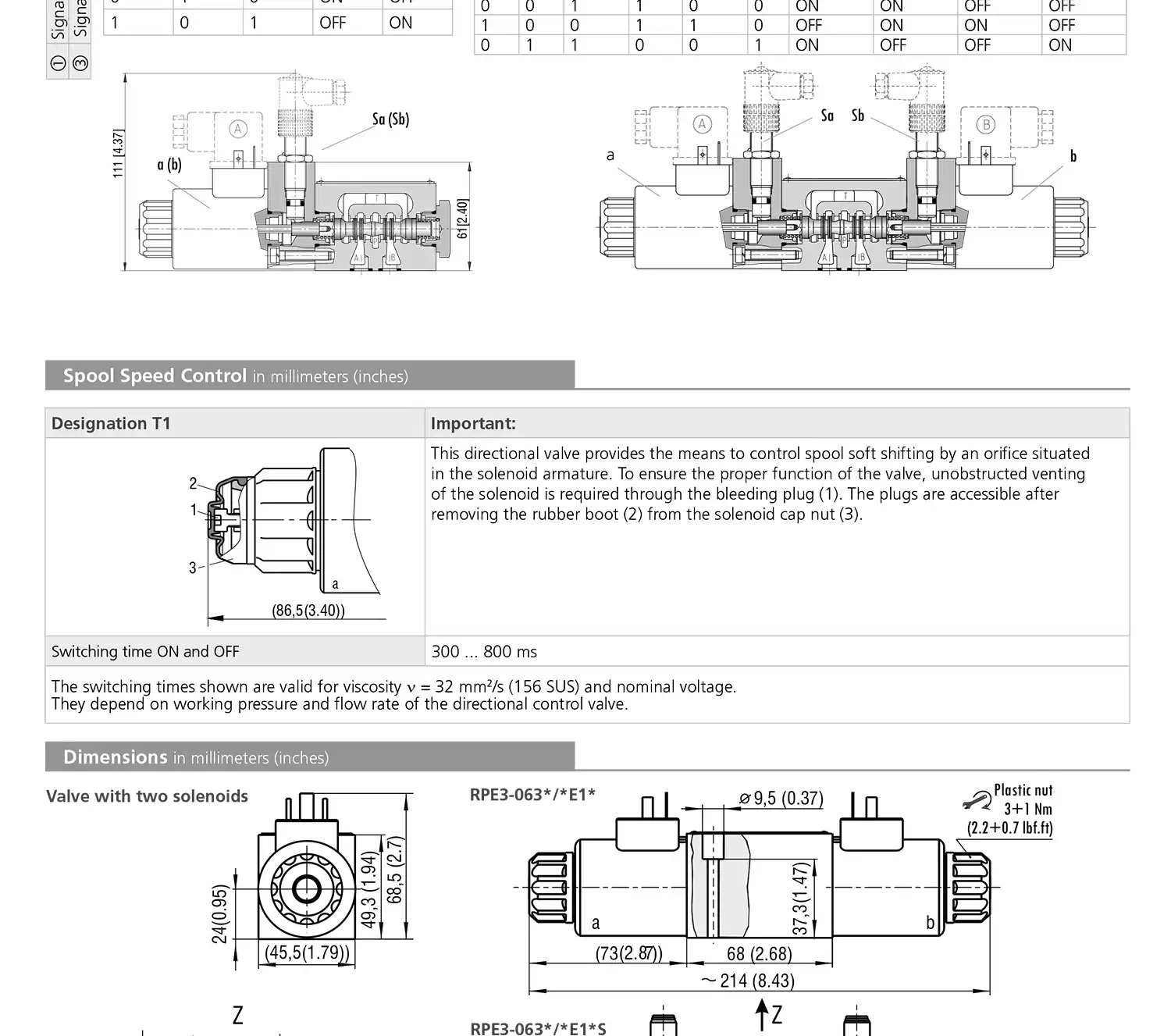

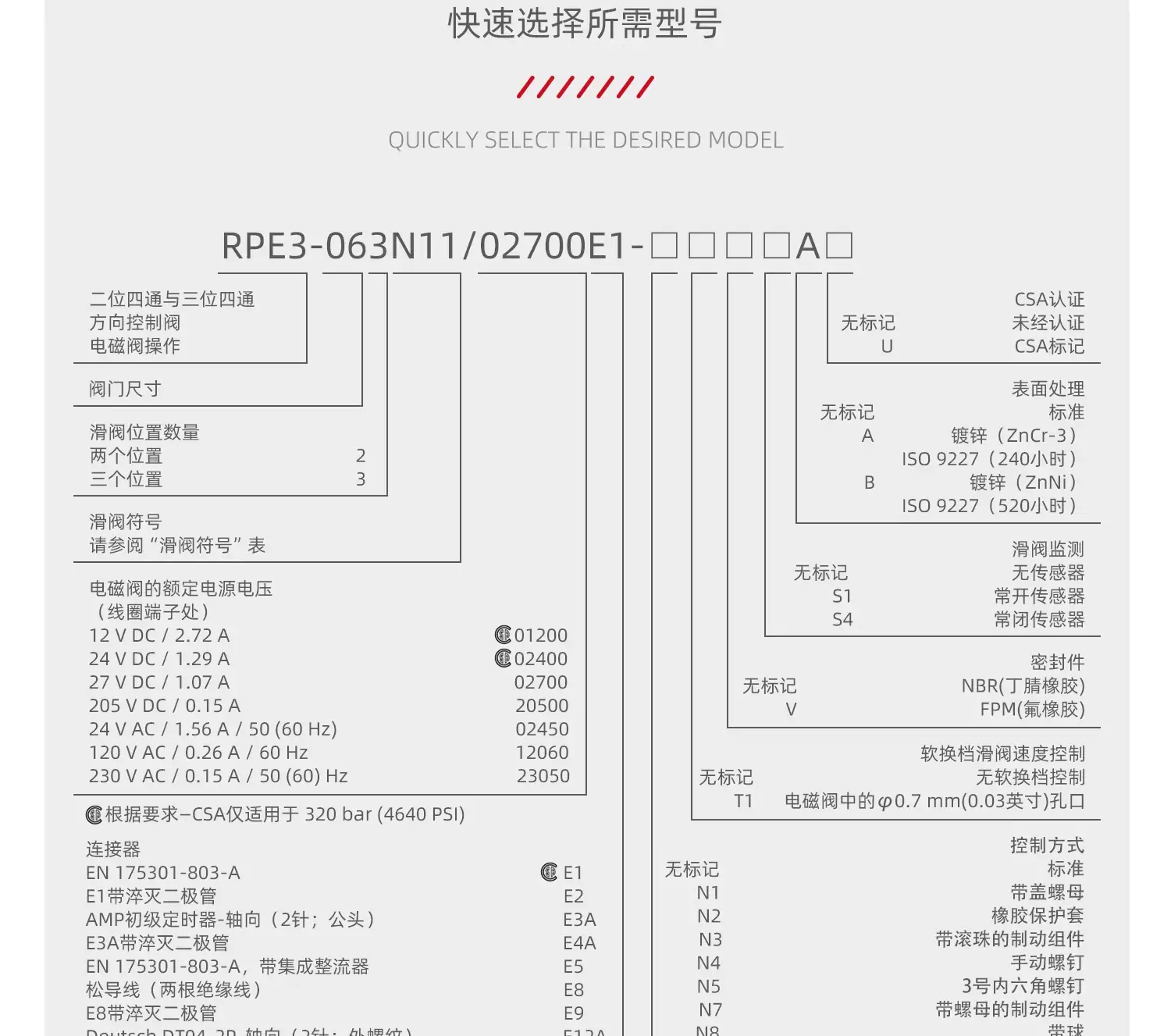

ARGO雅歌輝托斯RPE3-062電磁閥RPE3-063Z11/02400E1 20500E1 R11
RPE3- 063Y11/02400E1，RPE3- 063Z11/02400E1
RPE3- 062R11/02400E1，RPE3- 062X11/02400E1
RPE3- 063Y11/02700E1，RPE3-063H11 交流110V
RPE3- 063H11/02400E1，RPE3- 063Y11/01200E1
RPE3- 063Z11/01200E1，RPE3-062R11/02300E1
RPE3-063H11/01200E1，RPE3- 063Y11/02400E1-A
RPE3-063C11/02400E1K1/M，RPE3-062R11/23050E5-A
RPE3-063H11/23050E5，RPE3-063C11/01200E1
RPE3- 063Z11/02400E1-A，RPE3-063Z11/02400E1
RPEW4-063Z11/02400EW1K50，RPE3-062Y51/02400E1K1
RPE3-062Z11/02400E1，RPE3- 063Y11/23000E1
RPE3-062X11/20500E1，RPE3-062X11/20500E1帶防水線
RPE3-062R11/02400E1，RPE3-062X11/02400E1
RPE3-062X11/02400E1K1，RPE3-063Y11/02400E1
16211500-C22B-20500E1-線圈，RPE3-063Y11/02400E1T1V
RPE3-042R91/02400E1，RPE3-063C11/02400E1
RPE3-062X11/01200E1，RPE3-063H11/02400E1
RPE3-062R11/01200E1，RPE3-062Z51/02700E1
205V線圈配2米防水插頭線，RPE3-062H51/02400E1T1-A
RPE3-063Z11/01200E1，RPE3-062X11/02700E1-A
RPE3-062R11/20500E1，RPE3-062R21/01200E1
RPE3-062R21/02400E1，RPE3-062R21/20500E1
RPE3-062Z11/01200E1，RPE3-062Z11/20500E1
RPE3-062A51/02400E1，RPE3-062A51/20500E1
RPE3-062Z51/02400E1，RPE3-062H51/02400E1
RPE3-062H51/20500E1
液壓系統齒輪泵特點及其工作原理
一、齒輪泵的類型特點
(1)液壓系統中齒輪泵是一種以嚙合原理工作的液壓泵，它是現代液壓技術中結構簡單、價格低廉、產量及用量非常廣泛的一種液壓泵。在各種齒輪泵中，由于標準的漸開線外嚙合直齒齒輪泵的齒輪容易加工和檢測，故應用最為普遍。這種齒輪泵中大多采用一對參數相同的齒輪，只有個別特殊用泵有三個或更多齒輪。
二、齒輪泵的工作原理
(1)漸開線外嚙合齒輪泵的工作原理及幾個關鍵問題
①工作原理漸開線外嚙合齒輪泵中大多采用一對參數相同的齒輪，特殊用泵有三個或更多齒輪。

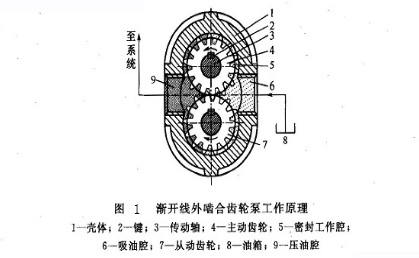

圖1所示為采用一對齒輪的漸開線外嚙合齒輪泵工作原理，幾何參數相同的主動齒輪4和從動齒輪7被封閉在齒廓、殼體1和側蓋板等構成的密封的空間中而嚙合。殼體1、側蓋板和齒輪的各個齒谷（齒間）組成了許多密封工作腔5。齒輪的齒頂和殼體內孔表面間及齒輪端面和側蓋板之間的間隙很小，而且嚙合齒的接觸面接觸緊密、起密封作用并把吸、壓油區隔開（配流作用）。當原動機通過傳動軸3帶動主動齒輪4及從動齒輪7按圖示方向運轉時，在吸油腔6由于輪齒脫離嚙合使齒間容積變大，出現真空而從油箱8吸油；吸入的油液由旋轉的齒谷（齒間）攜帶至壓油腔9；在壓油腔由于齒間容積減小而將油壓至系統。泵軸旋轉一周，每個工作腔吸、壓油各一次。原動機帶動泵連續運轉時，泵便連續地、周期性地壓油。
(2)漸開線內嚙合齒輪泵的工作原理

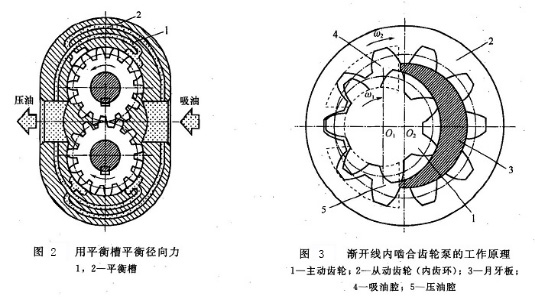

漸開線內嚙合齒輪泵與漸開線外嚙合齒輪泵的工作原理相同。如圖3所示，一個主動齒輪1與一個較大的從動齒輪（內齒環）2構成嚙合副，兩者同向旋轉，月牙板3將吸油腔4與壓油腔5隔開。在吸油腔正在脫離嚙合的齒間容積增大，形成真空，油液在大氣壓作用下進入吸油腔，填滿各齒間；在下半部壓油腔兩齒輪進入嚙合時，齒間容積減小，將油液壓出。
高壓內嚙合齒輪泵與高壓外嚙合齒輪泵一樣，可采用端面間隙和徑向間隙補償來提高容積效率，其最高工作壓力已達32MPa。
(3)擺線齒輪泵的工作原理擺線齒輪泵又稱轉子泵，其齒形為擺線，外轉子比內轉子多一個齒。擺線齒輪泵的工作原理如圖4所示。殼體6上開有通油箱的吸油口7和通系統的壓油口8。外轉子4比內轉子2多一個齒，且內、外轉子之間有偏心距e。在工作時，內轉子所有的輪齒均進入嚙合。各相鄰齒的嚙合線、殼體與兩側的配油盤形成幾個封閉工作容腔。隨著內轉子繞中心01順時針方向轉動，外轉子繞02中心同向異速旋轉。各容腔的容積發生變化。因而，容腔中的油液通過配油盤吸油窗口5和壓油窗口3進行吸油和壓油。中高壓擺線齒輪泵與外嚙合齒輪泵一樣，采用端面間隙補償來提高容積效率，其最高工作壓力可達16MPa。
