OMAX歐瑪斯MBR-03-P-3-K-20疊加閥液壓閥02 P B A規格齊全
BR-10-2
BRV-06G-2
BUCG-06-2
DB-06G-4
DBW-10-4-2B2
DS-03G-3C2-ET ，DS-03G-3C3-ET ，DS-03G-3C4-ET ，DS-03G-3C5-ET ，DS-03G-3C6-ET ，
DS-04G-3C2-ET ，DS-04G-3C3-ET ，DS-04G-3C4-ET ，DS-04G-3C5-ET
GR-06G-1
HGP-1A-F1R ，HGP-1A-F2R ，HGP-1A-F3R ，HGP-1A-F4R ，HGP-1A-F5R ，HGP-1A-F6R
HGP-1A-F8R ，HGP-2A-F11R ，HGP-2A-F12R ，HGP-2A-F2.5R ，HGP-2A-F2R ，HGP-2A-F3R
HGP-2A-F4R ，HGP-2A-F5R ，HGP-2A-F6R ，HGP-2A-F8R ，HGP-2A-F9R ，HGP-3A-F11R
HGP-3A-F13R ，HGP-3A-F14R ，HGP-3A-F17R ，HGP-3A-F19R ，HGP-3A-F23R ，HGP-3A-F25R
HGP-3A-F28R ，HGP-3A-F30R ，HGP-3A-F4R ，HGP-3A-F6R ，HGP-3A-F8R
MBR-02-A ，MBR-02-B ，MBR-02-P ，MBR-03-A ，MBR-03-B ，MBR-03-P ，MBR-04-A
MBR-04-B ，MBR-04-P ，MBR-06-A ，MBR-06-B ，MBR-06-P
MCB-02-A ，MCB-02-B ，MCB-03-A ，MCB-03-B ，MCB-04-A ，MCB-06-B
MCV-02-P/T/A/B ，MCV-02-W ，MCV-03-P/T/A/B ，MCV-03-W ，MCV-04-P-1
MOCF-02-W-I
MPC-02-A ，MPC-02-B ，MPC-02-W ，MPC-03-A ，MPC-03-B ，MPC-03-D ，MPC-03-W ，MPC-04-A
MPC-04-B ，MPC-04-W ，MPC-06-A ，MPC-06-B ，MPC-06-W
MRB-02-G-A-3
MRV-02-A ，MRV-02-B ，MRV-02-D ，MRV-02-P ，MRV-02-W ，MRV-03-A ，MRV-03-B
MRV-03-D ，MRV-03-P ，MRV-04-P ，MRV-06-P
MSV-02-P MSV-03-P MSV-03-P-2-K-20
MTC-02-A ，MTC-02-B ，MTC-02-W ，MTC-03-A ，MTC-03-B ，MTC-03-W ，MTC-04-A ，MTC-04-B ，MTC-04-W ，MTC-06-A
PCV-03G-30 ，PCV-03T-30 ，PCV-06G-30 ，PCV-10G-30 ，PCV-10T-30
RV-01G-A-BK ，RV-02T-1-BK ，RV-06G-3-BK ，RV-06T-4-BK
SBSR-03G-1-2B2-T
SPRV-06T-3-3C6-3P
SRV-03G SRV-04T-3-30 SRV-06G-4-2B2-A SRV-06T
ST-02
SV-06G-A-B
SVC-04T-3-D SVC-06G-A-C
VPD-F08A-08A-11 ，VPD-F12A-08A-11 ，VPD-F15A-08A-11 ，VPD-F20A-08A-11 ，VPD-F25A-08A-11
VPD-F30A-08A-11 ，VPD-F35A-08A-11 ，VPD-F40A-08A-11
WE-2B2-02-A1-20 ，WE-2B2-02-A2-20 ，WE-2B2-02-D2-20 ，WE-2B2A-02-A1-20 ，WE-2B2A-02-A2-20 ，WE-2B2A-02-D2-20
WE-2B2B-02-A1-20 ，WE-2B2B-02-A2-20 ，WE-2B2B-02-D2-20 ，WE-2B2BL-02-A1-20 ，WE-2B2BL-02-A2-20
WE-2B2BL-02-D2-20 ，WE-2B2L-02-A1-20 ，WE-2B2L-02-A2-20 ，WE-2B2L-02-D2-20 ，WE-2B3-02-A1-20
WE-2B3-02-A2-20 ，WE-2B3-02-D2-20 ，WE-2B3A-02-A1-20 ，WE-2B3A-02-A2-20 ，WE-2B3A-02-D2-20
WE-2B3B-02-A1-20 ，WE-2B3B-02-A2-20 ，WE-2B3B-02-D2-20 ，WE-2B3BL-02-A1-20 ，WE-2B3BL-02-A2-20
WE-2B3BL-02-D2-20 ，WE-2B3L-02-A1-20 ，WE-2B3L-02-A2-20 ，WE-2B3L-02-D2-20 ，WE-2B8-02-A1-20
WE-2B8-02-A2-20 ，WE-2B8-02-D2-20 ，WE-2D2-02-A1-20 ，WE-2D2-02-A2-20 ，WE-2D2-02-D2-20 ，WE-2D2A-02-A1-20
WE-2D2A-02-A2-20 ，WE-2D2A-02-D2-20 ，WE-3C10-02-A1-20 ，WE-3C10-02-A2-20 ，WE-3C10-02-D2-20
WE-3C11-02-A1-20 ，WE-3C11-02-A2-20 ，WE-3C11-02-D2-20 ，WE-3C12-02-A1-20 ，WE-3C12-02-A2-20
WE-3C12-02-D2-20 ，WE-3C2-02-A1-20 ，WE-3C2-02-A2-20 ，WE-3C2-02-D2-20 ，WE-3C3-02-A1-20 ，WE-3C3-02-A2-20
WE-3C3-02-D2-20 ，WE-3C40-02-A1-20 ，WE-3C40-02-A2-20 ，WE-3C40-02-D2-20 ，WE-3C4-02-A1-20 ，WE-3C4-02-A2-20
WE-3C4-02-D2-20 ，WE-3C5-02-A1-20 ，WE-3C5-02-A2-20 ，WE-3C5-02-D2-20 ，WE-3C60-02-A1-20 ，WE-3C60-02-A2-20
WE-3C60-02-D2-20 ，WE-3C6-02-A1-20 ，WE-3C6-02-A2-20 ，WE-3C6-02-D2-20 ，WE-3C7-02-A1-20 ，WE-3C7-02-A2-20
WE-3C7-02-D2-20 ，WE-3C8-02-A1-20 ，WE-3C8-02-A2-20 ，WE-3C8-02-D2-20 ，WE-3C9-02-A1-20 ，WE-3C9-02-A2-20 ，WE-3C9-02-D2-20
VPE-F12A-11 ，VPE-F15A-11 ，VPE-F20A-11 ，VPE-F25A-11 ，VPE-F30A-11 ，VPE-F35A-11 ，VPE-F40A-11 ，VPE-F47A-11
淺談液壓系統手動換向閥
液壓系統的手動換向閥，顧名思義，手動換向閥就是用手操作閥的換向。

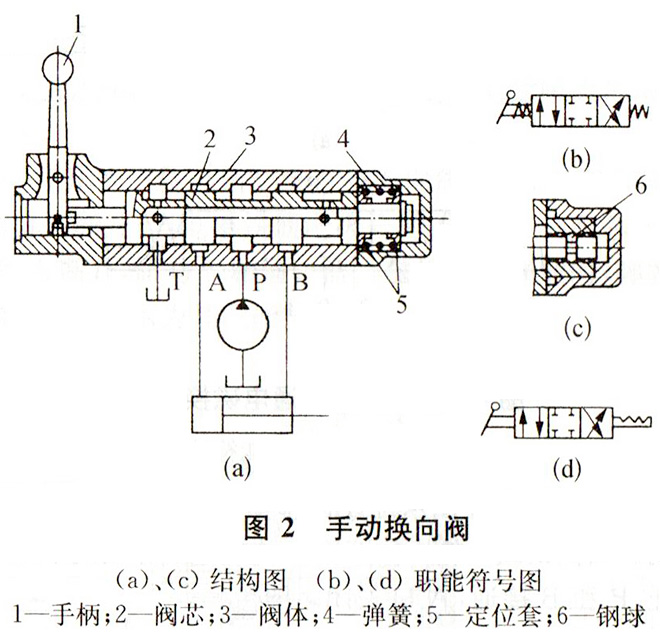

圖2(a)為自動復位式液壓手動換向閥，推動手柄1向右，閥芯2向左移動，此時P口與A口相通，B口經閥芯軸向孔與T相通。于是來自液壓泵的壓力油從P口進入，經A流出到液壓缸左腔，使液壓缸向右運動，液壓缸右腔的回油經油管從閥的B口進入，從T口流出沿管路回到油箱；推動手柄1向左，閥芯向右移動，則P與B通，A與T通，液壓缸中的活塞在壓力油的作用下退回。如圖所示，定位套5中有3條定位槽，槽的間距就是閥芯的行程。當閥芯移動到位后，定位鋼球就卡在相應的定位槽中，這時即使去掉手柄上的操作力，閥芯仍能保持在工作位置上。
圖2(c)是鋼球定位式，閥芯可借助彈簧4和鋼球6保持在左、中、右任何一個位置上。
該液壓閥適用于動作頻繁、工作持續時間短的場合，其操作比較安全，常用于工程機械的液壓傳動系統中。
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.gbyjy.cn/yyf/377.html
