淺談液壓閥塊外形設計及內部孔道設計
液壓系統(tǒng)中液壓閥塊的外形設計及內部孔道設計的注意事項。
①液壓閥塊的閥塊體的外形一般情況下為矩形六面體，在進行制作的過程中其閥塊體材料非常適合采用35鋼鍛件或連鑄坯件，液壓閥塊大邊長宜不大于600mm，所包含的二通插裝閥插件數(shù)量宜不大于8。
②液壓閥塊中當液壓回路所含的插件多于8個時，應分成數(shù)個閥塊體，各閥塊體之間用螺栓相互連接，結合面處的連接孔道用O型密封圈予以密封，組成整體的閥塊組。連接螺栓的矩形性能應不低于12.9級。
③液壓閥塊在進行設計其閥塊體的主級孔道時應考慮盡可能減小流阻損失及加工方便，當主級孔道和多個插件貫通的時候，為了減小貫通處的局部流速損失，在進行使用時宜采用與插件孔偏貫通的方法。
④液壓閥塊在進行設計的過程中應該盡量避免在閥塊體內設置其複雜連接的控制孔道和三維斜孔，在進行使用時應該充分利用控制蓋闆內的控制孔道或者是采用先導控制塊等專用的控制孔道連接體。
⑤液壓閥塊應避免采用傾斜孔道。傾斜時，孔道的傾斜角度應不超過35°，并須保證孔口的密封良好。對主級斜孔，應在有關視圖上標注出因斜孔加工而造成的橢園孔口的長軸尺寸。
DRVP10
HED40A10/350L24,HED40A10/350L24S
LC16A20E,LC16DB40A,LC25A20E,LC25DB40A,LC32A20E,LC32DB40A,LC40A20E,LC40DB40A,LC50A20E,LC50DB40A
L-D10B
LFA25DBW2-7X/315

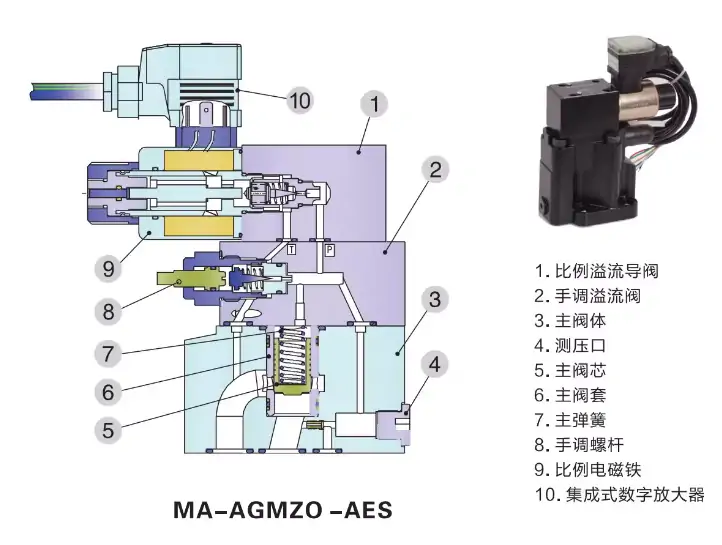

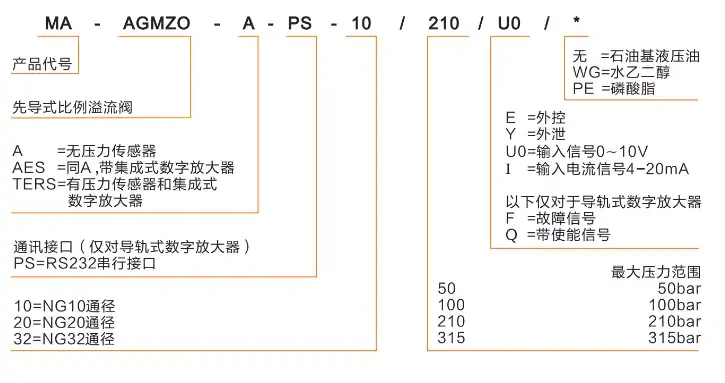

MA-AGMZO-AES-10/100/U0,MA-AGMZO-AES-10/50/U0
